2.8.3 AT-TQ3600

AT-TQ3600 を SwimView から管理/操作するために用意されている AT-TQ3600 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

2.8.3.1 パネルウィンドウ

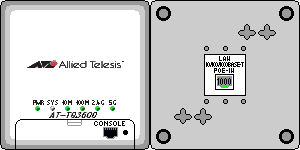

AT-TQ3600 のパネルウィンドウを以下に示します。

AT-TQ3600
AT-TQ3600

2.8.3.2 エージェント

エージェントの管理名、ファームウェアのバージョン等の基本的な情報の表示を行います。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

WEB ブラウザ接続

設定した WEB ブラウザを用いてエージェントに HTTP プロトコルで接続します。

2.8.3.3 ルーティング

ARP テーブルやアドレステーブル等のルーティングに関する情報の表示を行います。

ARP テーブル

IPアドレスと MACアドレスの対応を表示します。

アドレステーブル

インターフェースと IPアドレスの対応を表示します。

ルートテーブル

ネットワークアドレスと転送先ノードの対応を表示します。

IP 統計情報

IP データグラムに関する統計情報とルーティングに関する統計情報を表示します。

ICMP 統計情報

ICMP データグラムに関する統計情報を表示します。

2.8.3.4 ブリッジ

ブリッジ機能に関する情報の表示や設定を行います。

フォワーディングデータベース

エージェントが学習した各ポートに接続されているノードの MACアドレスについての情報を表示します。

ディスカード/エージング情報

データベースに使用する領域が不足するなどの理由で、フォワーディングテーブルが更新されなかった回数と、フォワーディングデータベースの内容がエージングアウトするまでの時間に関する情報を表示します。

スパニングツリー情報

スパニングツリーのプライオリティやコスト等の設定情報を表示します。

統計情報

各ブリッジポートが送受信したパケットについての統計情報を表示します。

2.8.3.5 ポート

ポートに関する情報の表示と設定を行います。

インターフェース情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメータを表示します。

2.8.3.6 注意事項
