3.6 Summit 24e2-GBIC, 24e2-1000BT

Summit 24e2-GBIC, 24e2-1000BT(以下 Summit24e2)を SwimView から管理/操作するために用意されている Summit24e2 固有のメニューについて説明します。機器の種類に関係なく用意されている共通メニューについては、ユーザーズガイドを参照してください。

3.6.1 パネルウィンドウ

Summitのパネルウィンドウを以下に示します。

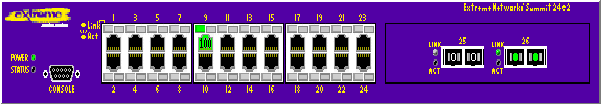

Summit24e2-GBIC
Summit24e2-GBIC

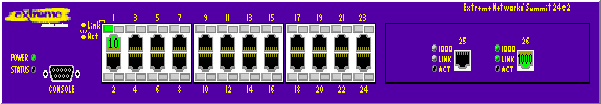

Summit24e2-1000BT
Summit24e2-1000BT

3.6.2 エージェント

SNMPエージェントの IPアドレスや Trap の送信先となるマネージャのアドレスなどに関する情報の表示と設定が行えます。

システム情報

エージェントの管理名、属性等の基本的な情報を表示します。

TELNET 接続

設定した端末エミュレータを用いてエージェントに Telnetプロトコルで接続します。

WEB ブラウザ接続

設定した WEB ブラウザを用いてエージェントに HTTPプロトコルで接続します。

3.6.3 ルーティング

ARP テーブルやアドレステーブル等のルーティングに関する情報の表示を行います。

ARP テーブル

IPアドレスと MACアドレスの対応を表示します。

アドレステーブル

インターフェースと IPアドレスの対応を表示します。

ルートテーブル

ネットワークアドレスと転送先ノードの対応を表示します。

IP 統計情報

IP データグラムに関する統計情報とルーティングに関する統計情報を表示します。

ICMP 統計情報

ICMP データグラムに関する統計情報を表示します。

3.6.4 ブリッジ

各ポートへのフォワーディングテーブルやスパニングツリーに関する情報の表示や設定を行います。

フォワーディングデータベース

エージェントが学習した各ポートに接続されているノードの MACアドレスについての情報を表示します。

ディスカード/エージング情報

データベースに使用する領域が不足するなどの理由で、フォワーディングテーブルが更新されなかった回数とフォワーディングデータベースの内容がエージングアウトするまでの時間についての情報を表示します。

スパニングツリー情報

スパニングツリーのプライオリティやコスト等の設定情報を表示します。

統計情報

スイッチングハブの各ブリッジポートが送信したパケットについての統計情報を表示します。

3.6.5 RMON

RMON に関する情報の表示と設定が行えます。

Note
RMON 関連の MIB情報は、データ量が多いため共通GUIに表示されるまでに多少時間がかかる場合があります。

統計情報

ポートに接続されたネットワークセグメントを流れたパケットについての統計情報を表示します。

ヒストリコントロールテーブル

エージェントが持つ RMON History 機能についての設定情報を表示します。

アラームテーブル

RMON Alarm 機能についての設定情報を表示します。

イベントテーブル

RMON Event 機能についての設定情報を表示します。

イベントログ

RMON Event の LOG を表示します。

3.6.6 ポート

ポートに関する情報の表示と設定が行えます。

回線使用率

ポートごとに回線使用率を表示します。

インターフェース情報

ポートの通信フレーム数、バイト数、エラーバイト数、ポートの状態等の各パラメータが表示されます。

詳細情報

各ポートの各種通信パケットの統計情報や、LinkTrap の設定情報等を表示します。

スパニングツリー情報

各ポートのスパニングツリー情報(ポートプライオリティ、ポートステータス等)を表示します。

イネーブル

ポートをイネーブルにします。

ディセーブル

ポートをディセーブルにします。

3.6.7 注意事項
