GRE（Generic Routing Encapsulation）は、任意のネットワーク層プロトコルパケットを、別のネットワーク層プロトコルパケットに包み込んで送信する汎用のトンネリングプロトコルです。
本製品はIPv4ネットワーク上におけるIPv4/IPv6パケットのトンネリングに対応しています。
また、トランスポートモードIPsecを併用した通信内容の暗号化と認証にも対応しています。

本製品のGREトンネルインターフェースの基本仕様は以下のとおりです。

本章ではGREトンネルインターフェースに特化した説明を行います。

トンネルインターフェース全般については「VPN」の「トンネルインターフェース」を、インターフェース全般については「インターフェース」の「一般設定」を、IPsecについては「VPN」の「IPsec」をご覧ください。

基本設定

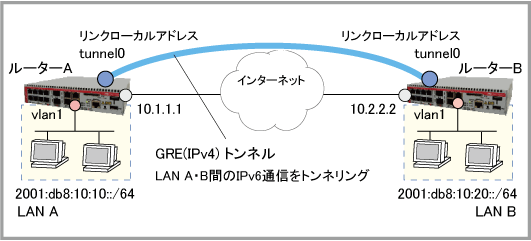

 IPv4ネットワーク上にGREトンネルインターフェースを作成し、拠点間でIPv6パケットをトンネリングするには、次の手順にしたがいます。


以下では、上記構成図のルーターAを例に具体的な設定手順を示します。
なお、前提事項として、ルーターA・BはIPv4でインターネットに接続しているものとします。WAN側インターフェースのIPアドレスは固定であり、ルーター間でのIP通信もできているものとします。
  1. トンネルインターフェースtunnel0を作成します。

    awplus(config)# interface tunnel0 ↓


  2. トンネリング方式としてgreを指定します。これには、tunnel mode greコマンドを使います。

    awplus(config-if)# tunnel mode gre ↓


  3. トンネルインターフェースから送信するデリバリーパケットの始点・終点アドレス（自装置と対向装置のIPアドレス）を指定します。これには、tunnel source / tunnel destinationコマンドを使います。

    awplus(config-if)# tunnel source 10.1.1.1 ↓
awplus(config-if)# tunnel destination 10.2.2.2 ↓


  4. トンネルインターフェースtunnel0にIPv6のリンクローカルアドレスを設定して、同インターフェースでIPv6パケットのルーティングが行われるようにします。これには、ipv6 enableコマンドを使います。

    awplus(config-if)# ipv6 enable ↓

    Note - IPv6パケットをルーティング（転送）するだけであれば、トンネルインターフェースのIPv6アドレスはこの例のようにリンクローカルアドレス（ipv6 enable）だけでかまいませんが、BGPを使用する場合などグローバルアドレスが必要な場合はipv6 addressコマンドで適切なIPv6アドレスを設定してください。

  5. 対向拠点へのスタティック経路を登録します。これには、ipv6 routeコマンドを使います。

    awplus(config-if)# exit ↓
awplus(config)# ipv6 route 2001:db8:10:20::/64 tunnel0 ↓

インターフェースへのIPv6アドレス設定については「IPv6ルーティング」/「IPv6インターフェース」を、IPv6の経路設定については「IPv6ルーティング」/「経路制御」、および、ダイナミックルーティングに関する各セクションをご覧ください。

IPsecによる保護

 上記設定ではGREトンネル上を流れるIPv6パケットは平文のままです。トンネル上のトラフィックを暗号化するには、次の手順を追加してIPsec保護を有効にしてください。
  1. ISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。addressパラメーターで指定するのは、IPsecの接続相手（対向装置）、すなわち、ルーターBのIPアドレスです。

    awplus(config)# crypto isakmp key ouR4ecret address 10.2.2.2 ↓


  2. GREトンネルインターフェースtunnel0に対し、IPsecによる保護を適用します。これにはtunnel protection ipsecコマンドを使います。

    awplus(config)# interface tunnel0 ↓
awplus(config-if)# tunnel protection ipsec ↓


設定と状態の確認

 ■ GREトンネルインターフェースの情報はshow interfaceコマンドで確認できます。

awplus> show interface tunnel10 ↓
Interface tunnel10
  Link is UP, administrative state is UP
  Hardware is Tunnel
  IPv6 address 2001:db8:10:10::1/64
  IPv6 address fe80::21a:ebff:fe92:a4bc/64
  index 27 metric 1 mtu 1476
  <UP,POINTOPOINT,RUNNING,MULTICAST>
  SNMP link-status traps: Disabled
  Tunnel source 10.1.1.1, destination 10.2.2.2
  Tunnel name local 10.1.1.1, remote 10.2.2.2
  Tunnel ID local (not set), remote (not set)
  Tunnel protocol/transport gre, key disabled, sequencing disabled
  Tunnel TTL 64
  Checksumming of packets disabled, path MTU discovery disabled
    input packets 0, bytes 0, dropped 0, multicast packets 0
    output packets 8, bytes 480, multicast packets 0 broadcast packets 0
  Time since last state change: 0 days 00:01:29
