設定例集#9: インターネットVPN接続環境でのOSPFの利用


構成
ルーターAの設定
ルーターBの設定
設定の保存
ファイアウォールログについて
ルーターAのコンフィグ
ルーターBのコンフィグ



リンクステート型のダイナミックルーティングプロトコルOSPF(Open Shortest Path First)の設定例です。
PPPoEインターネット接続環境におけるIPsec接続の構成例をもとに解説します。
ここではIPsecを併用することでIPsecのトンネルを作成し、OSPFのパケットをESPパケットにカプセル化して対向のルーターと経路情報の交換を行います。

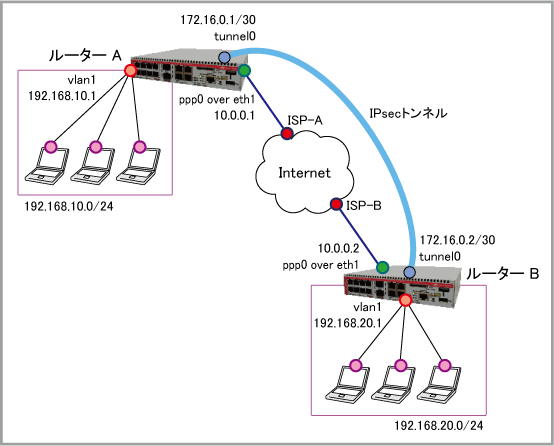

構成


ルーターA
ルーターB
ISPから提供された情報
ISP接続用ユーザー名 user@ispA user@ispB
ISP接続用パスワード isppasswdA isppasswdB
PPPoEサービス名 指定なし 指定なし
WAN側IPアドレス 10.0.0.1/32 10.0.0.2/32
ルーターの基本設定
WAN側物理インターフェース eth1 eth1
WAN側(ppp0)IPアドレス 10.0.0.1/32 10.0.0.2/32
LAN側(vlan1)IPアドレス 192.168.10.1/24 192.168.20.1/24
IPsecトンネル(tunnel0)IPアドレス 172.16.0.1/30 172.16.0.2/30


[事前共有鍵]

ルーターAの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。

    no spanning-tree rstp enable


  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface eth1
     encapsulation ppp 0


  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface ppp0
     ppp ipcp dns request
     keepalive
     ppp username user@ispA
     ppp password isppasswdA
     ip address 10.0.0.1/32
     ip tcp adjust-mss pmtu


  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface vlan1
     ip address 192.168.10.1/24


  5. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    OSPFパケットの送信先となるマルチキャストグループアドレスを表すゾーン「ospf」を定義します。
    これには、zonenetworkip subnetの各コマンドを使います。

    zone ospf
     network ospf
      ip subnet 224.0.0.5/32
      ip subnet 224.0.0.6/32


  6. 内部ネットワークを表すゾーン「private」を作成します。

    zone private
     network lan
      ip subnet 192.168.10.0/25
     network tunnel0
      ip subnet 0.0.0.0/0 interface tunnel0


  7. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。

    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0


  8. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。

    application esp
     protocol 50


  9. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。

    application isakmp
     protocol udp
     sport 500
     dport 500


  10. OSPFパケットを表すカスタムアプリケーション「ospf」を定義します。

    application ospf
     protocol 89


  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec(ESP)パケットを許可します
    ・rule 70 - 内部のOSPFパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     rule 70 permit ospf from private to ospf
     protect


  12. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。

    nat
     rule 10 masq any from private to public
     enable


  13. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。

    crypto isakmp key secret address 10.0.0.2


  14. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss

    interface tunnel0
     ip address 172.16.0.1/30
     tunnel source 10.0.0.1
     tunnel destination 10.0.0.2
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260


  15. 経路制御プロトコルOSPFの設定を行います。
    これには、router ospfospf router-idnetworkの各コマンドを使います。
    OSPFの詳細は「IPルーティング」/「経路制御(OSPF)」をご覧ください。

    router ospf
     ospf router-id 0.0.0.1
     network 172.16.0.0/30 area 0
     network 192.168.10.0/24 area 0


  16. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。

    ip route 0.0.0.0/0 ppp0


  17. 以上で設定は完了です。

    end



ルーターBの設定

  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル(RSTP)を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。

    no spanning-tree rstp enable


  2. WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface eth1
     encapsulation ppp 0


  3. PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

    ・IPCPによるDNSサーバーアドレスの取得要求(ppp ipcp dns
    ・LCP EchoによるPPP接続状態の確認(keepalive
    ・ユーザー名(ppp username
    ・パスワード(ppp password
    ・IPアドレスの固定設定(ip address
    ・MSS書き換え(ip tcp adjust-mss

    PPPの詳細は「PPP」/「一般設定」をご覧ください。

    interface ppp0
     ppp ipcp dns request
     keepalive
     ppp username user@ispB
     ppp password isppasswdB
     ip address 10.0.0.2/32
     ip tcp adjust-mss pmtu


  4. LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
    IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。

    interface vlan1
     ip address 192.168.20.1/24


  5. ファイアウォールやNATのルール作成時に使うエンティティー(通信主体)を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    OSPFパケットの送信先となるマルチキャストグループアドレスを表すゾーン「ospf」を定義します。
    これには、zonenetworkip subnetの各コマンドを使います。

    zone ospf
     network ospf
      ip subnet 224.0.0.5/32
      ip subnet 224.0.0.6/32


  6. 内部ネットワークを表すゾーン「private」を作成します。

    zone private
     network lan
      ip subnet 192.168.20.0/24
     network tunnel0
      ip subnet 0.0.0.0/0 interface tunnel0


  7. 外部ネットワークを表すゾーン「public」を作成します。
    前記コマンドに加え、ここではhostip addressの各コマンドも使います。

    zone public
     network wan
      ip subnet 0.0.0.0/0 interface ppp0
      host ppp0
       ip address dynamic interface ppp0


  8. ファイアウォールやNATのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、applicationprotocolsportdporticmp-typeicmp-codeの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    IPsecのESPパケットを表すカスタムアプリケーション「esp」を定義します。

    application esp
     protocol 50


  9. ISAKMPパケットを表すカスタムアプリケーション「isakmp」を定義します。

    application isakmp
     protocol udp
     sport 500
     dport 500


  10. OSPFパケットを表すカスタムアプリケーション「ospf」を定義します。

    application ospf
     protocol 89


  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewallruleprotectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30, 40 - ISAKMPパケットを許可します
    ・rule 50, 60 - IPsec(ESP)パケットを許可します
    ・rule 70 - 内部のOSPFパケットを許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
     rule 10 permit any from private to private
     rule 20 permit any from private to public
     rule 30 permit isakmp from public.wan.ppp0 to public.wan
     rule 40 permit isakmp from public.wan to public.wan.ppp0
     rule 50 permit esp from public.wan.ppp0 to public.wan
     rule 60 permit esp from public.wan to public.wan.ppp0
     rule 70 permit ospf from private to ospf
     protect


  12. LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
    これには、natruleenableの各コマンドを使います。
    NATの詳細は「UTM」/「NAT」をご覧ください。

    nat
     rule 10 masq any from private to public
     enable


  13. 対向ルーターとの間で使用するISAKMPの事前共有鍵を設定します。これにはcrypto isakmp keyコマンドを使います。

    crypto isakmp key secret address 10.0.0.1


  14. IPsecトンネルインターフェースtunnel0を作成します。
    トンネルインターフェースの詳細は「VPN」/「トンネルインターフェース」を、IPsecの詳細は「VPN」/「IPsec」をご覧ください。

    これには、interfaceコマンドでトンネルインターフェースを作成し、以下の情報を設定します。

    ・トンネルインターフェースのIPアドレス(ip address
    ・トンネルインターフェースから送信するデリバリーパケットの始点(自装置)アドレス(tunnel source
    ・トンネルインターフェースから送信するデリバリーパケットの終点(対向装置)アドレス(tunnel destination
    ・トンネリング方式(tunnel mode ipsec
    ・トンネルインターフェースに対するIPsec保護の適用(tunnel protection ipsec
    ・トンネルインターフェースにおけるMSS書き換え設定(ip tcp adjust-mss

    interface tunnel0
     ip address 172.16.0.2/30
     tunnel source 10.0.0.2
     tunnel destination 10.0.0.1
     tunnel mode ipsec ipv4
     tunnel protection ipsec
     ip tcp adjust-mss 1260


  15. 経路制御プロトコルOSPFの設定を行います。
    これには、router ospfospf router-idnetworkの各コマンドを使います。
    OSPFの詳細は「IPルーティング」/「経路制御(OSPF)」をご覧ください。

    router ospf
     ospf router-id 0.0.0.2
     network 172.16.0.0/30 area 0
     network 192.168.20.0/24 area 0


  16. デフォルト経路をPPPインターフェースppp0に向けます。これにはip routeコマンドを使います。
    IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。

    ip route 0.0.0.0/0 ppp0


  17. 以上で設定は完了です。

    end



設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config
Building configuration...
[OK]


また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory
Building configuration...
[OK]


その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド(log(filter))を実行します。

awplus(config)# log buffered level informational program kernel msgtext Firewall


■ 記録されたログを見るには、次のコマンド(show log)を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include firewall


ルーターAのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@ispA
 ppp password isppasswdA
 ip address 10.0.0.1/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.10.1/24
!
zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
!
zone private
 network lan
  ip subnet 192.168.10.0/25
 network tunnel0
  ip subnet 0.0.0.0/0 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application ospf
 protocol 89
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit ospf from private to ospf
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.2
!
interface tunnel0
 ip address 172.16.0.1/30
 tunnel source 10.0.0.1
 tunnel destination 10.0.0.2
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
!
router ospf
 ospf router-id 0.0.0.1
 network 172.16.0.0/30 area 0
 network 192.168.10.0/24 area 0
!
ip route 0.0.0.0/0 ppp0
!
end


ルーターBのコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 encapsulation ppp 0
!
interface ppp0
 ppp ipcp dns request
 keepalive
 ppp username user@ispB
 ppp password isppasswdB
 ip address 10.0.0.2/32
 ip tcp adjust-mss pmtu
!
interface vlan1
 ip address 192.168.20.1/24
!
zone ospf
 network ospf
  ip subnet 224.0.0.5/32
  ip subnet 224.0.0.6/32
!
zone private
 network lan
  ip subnet 192.168.20.0/24
 network tunnel0
  ip subnet 0.0.0.0/0 interface tunnel0
!
zone public
 network wan
  ip subnet 0.0.0.0/0 interface ppp0
  host ppp0
   ip address dynamic interface ppp0
!
application esp
 protocol 50
!
application isakmp
 protocol udp
 sport 500
 dport 500
!
application ospf
 protocol 89
!
firewall
 rule 10 permit any from private to private
 rule 20 permit any from private to public
 rule 30 permit isakmp from public.wan.ppp0 to public.wan
 rule 40 permit isakmp from public.wan to public.wan.ppp0
 rule 50 permit esp from public.wan.ppp0 to public.wan
 rule 60 permit esp from public.wan to public.wan.ppp0
 rule 70 permit ospf from private to ospf
 protect
!
nat
 rule 10 masq any from private to public
 enable
!
crypto isakmp key secret address 10.0.0.1
!
interface tunnel0
 ip address 172.16.0.2/30
 tunnel source 10.0.0.2
 tunnel destination 10.0.0.1
 tunnel mode ipsec ipv4
 tunnel protection ipsec
 ip tcp adjust-mss 1260
!
router ospf
 ospf router-id 0.0.0.2
 network 172.16.0.0/30 area 0
 network 192.168.20.0/24 area 0
!
ip route 0.0.0.0/0 ppp0
!
end




(C) 2015 - 2016 アライドテレシスホールディングス株式会社

PN: 613-002107 Rev.J
