アライドテレシスマネージメントフレームワーク（AMF） / 導入

導入にあたり
新規ネットワークへの導入手順
マスターの初期設定
メンバーの初期設定
マスターとメンバーの接続
既存ネットワークへの導入手順
注意事項
マスターへの追加設定
メンバーへの追加設定

ここでは、AMF導入編と題し、AMF対応スイッチに初期設定を行い、マスターのCLIから各ノードを操作できるようにするまでの手順を説明します。

導入にあたり

 ここでは、AMFの導入にあたってご留意いただきたい事柄をまとめます。

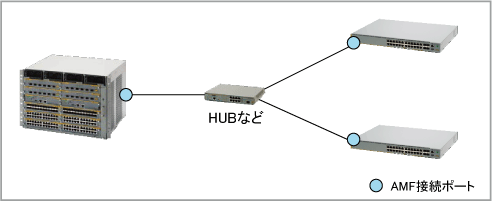

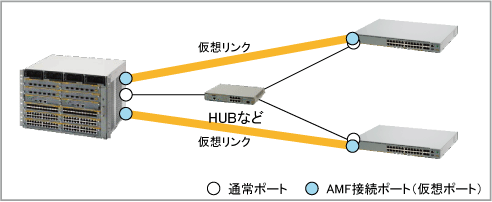

ファームウェアバージョン5.4.6系列（5.4.6-0.1以降）におけるAMFの導入と運用は、以下の各項目を念頭に置きながら進めてください。


新規ネットワークへの導入手順

 新規ネットワークの構築時にAMFを導入する場合の手順を説明します。

ここでは、例として下記構成のネットワークを作成します。

機種
ノード名
AMFにおける役割
所属グループ
概要
SwitchBlade x8100 SBx81 マスター - コアスイッチ
AT-x510-28GTX FSW241 メンバー floor, 1F フロアスイッチ
AT-x510-28GTX FSW242 メンバー floor, 2F フロアスイッチ
AT-x510-52GTX ESW231 メンバー edge, 2F エッジスイッチ



ここでは、4台のスイッチはいずれもご購入時の状態であると仮定します。
もしそうでない場合は、応用編の「AMFクリーン化手順」を参照し、各スイッチをAMFクリーン状態に戻してから下記の手順を実施してください。

マスターの初期設定

 最初に、マスターとして動作させるスイッチを起動して、初期設定を行います。他のスイッチとはまだ接続しないでください。
AMFマスターライセンスはすでに有効化されているものとします。

マスターの初期設定項目は次のとおりです。

以下、具体的な手順を示します。
  1. ログインします。

    awplus login: manager ↓
Password: friend ↓ （実際には表示されません）

AlliedWare Plus (TM) 5.4.6 xx/xx/xx xx:xx:xx


  2. ノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    このとき、ノード間で名前が重複しないようご注意ください（重複時はどちらかのノード名が強制的に変更されます）。また、ノード名は大文字小文字を区別しないため、その点にもご注意ください。
    Note - AT-DC2552XSの場合のみ、AMFとスパニングツリーの併用がサポート対象外のため、初期設定で有効になっているスパニングツリープロトコル（RSTP）を無効化する必要があります。spanning-tree enableコマンドをno形式で実行してください。

    awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# hostname SBx81 ↓


  3. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。

    SBx81(config)# atmf network-name AMF001 ↓


  4. AMFマスターに設定します。これには、atmf masterコマンドを使います。

    SBx81(config)# atmf master ↓


  5. ポート1.1.1〜1.1.2をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。

    SBx81(config)# interface port1.1.1-1.1.2 ↓
SBx81(config-if)# switchport atmf-link ↓


  6. AMFの設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。

    SBx81(config-if)# end ↓
SBx81# write memory ↓
Building configuration...
[OK]
Synchronizing file across the chassis, please wait...
File synchronization with card-6 successfully completed
[DONE]
SBx81# reboot ↓
Are you sure you want to reboot the whole chassis? (y/n): y ↓


  7. 再起動が完了したら、マスターの用意は完了です。

メンバーの初期設定

 次に、メンバーとなるスイッチを起動して、初期設定を行います。他のスイッチとはまだ接続しないでください。
メンバーはライセンス不要です。

メンバーの初期設定項目は次のとおりです。
Note - AMFグループの設定は必須ではありませんが、あらかじめ設置場所や役割に応じたグループを作成しておくと後々便利なため、ここでは初期設定時にグループを作成しています。なお、グループの設定はいつでも可能なため、AMFネットワークが自動構成された後に実施してもかまいません。

以下、フロアスイッチFSW241に対する初期設定の具体的な手順を示します。
  1. ログインします。

    awplus login: manager ↓
Password: friend ↓ （実際には表示されません）

AlliedWare Plus (TM) 5.4.6 xx/xx/xx xx:xx:xx


  2. ノード名（ホスト名）を設定します。これにはhostnameコマンドを使います。
    このとき、ノード間で名前が重複しないようご注意ください（重複時はどちらかのノード名が強制的に変更されます）。また、ノード名は大文字小文字を区別しないため、その点にもご注意ください。
    Note - AT-DC2552XSの場合のみ、AMFとスパニングツリーの併用がサポート対象外のため、初期設定で有効になっているスパニングツリープロトコル（RSTP）を無効化する必要があります。spanning-tree enableコマンドをno形式で実行してください。

    awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)# hostname FSW241 ↓


  3. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。

    FSW241(config)# atmf network-name AMF001 ↓


  4. ワーキングセット（操作対象ノード）の指定をしやすくするため、ユーザー定義グループを事前設定しておきます。これには、atmf groupコマンドを使います。
    グループ名は大文字小文字を区別します。
    ここでの設定により、フロアスイッチFSW241は、自動グループ「x510」のほか、ユーザー定義グループ「floor」と「1F」の所属になります。

    FSW241(config)# atmf group floor,1F ↓


  5. ポート1.0.1をAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。

    FSW241(config)# interface port1.0.1 ↓
FSW241(config-if)# switchport atmf-link ↓


  6. AMFの設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。

    FSW241(config-if)# end ↓
FSW241# write memory ↓
Building configuration...
[OK]
FSW241# reboot ↓
reboot system? (y/n): y ↓


  7. 再起動が完了したら、メンバーの用意は完了です。

他のメンバーも同様に設定し、設定をスタートアップコンフィグに保存してから再起動します。


マスターとメンバーの接続

 初期設定と再起動が済んだら、マスターとメンバーを接続していきます。

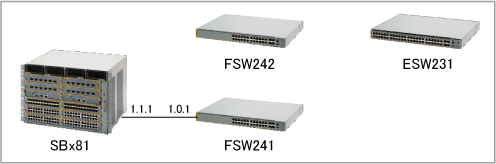

  1. マスターのポート1.1.1とフロアスイッチFSW241のポート1.0.1を接続します。


    すると、マスターのコンソールに、FSW241がJoin（AMFネットワークに参加）したことを示すメッセージが出力されます。

    06:08:52 SBx81 ATMF[1953]: FSW241 has joined. 2 members in total.


  2. マスターのCLIからshow atmf nodesコマンドを実行し、AMFノード情報を確認してみましょう。

    SBx81# show atmf nodes ↓

Node Information:

  * = Local device

 SC = Switch Configuration:
  C = Chassis   S = Stackable   N = Standalone

  Node                 Device             ATMF                             Node
  Name                 Type               Master  SC  Parent               Depth
--------------------------------------------------------------------------------
* SBx81                AT-SBx81CFC400       Y     C   none                  0
  FSW241               x510-28GTX           N     S   SBx81                 1

 Current ATMF node count 2


  3. 続いて、マスターのポート1.1.2とフロアスイッチFSW242のport1.0.1を接続します。


    先ほどと同様、マスターのコンソールに、FSW242が参加したことを示すメッセージが出力されます。

    06:10:30 SBx81 ATMF[1953]: FSW242 has joined. 3 members in total.


  4. マスターのCLIからAMFノード情報を確認してみましょう。

    SBx81# show atmf nodes ↓

Node Information:

  * = Local device

 SC = Switch Configuration:
  C = Chassis   S = Stackable   N = Standalone

  Node                 Device             ATMF                             Node
  Name                 Type               Master  SC  Parent               Depth
--------------------------------------------------------------------------------
* SBx81                AT-SBx81CFC400       Y     C   none                  0
  FSW242               x510-28GTX           N     S   SBx81                 1
  FSW241               x510-28GTX           N     S   SBx81                 1

 Current ATMF node count 3

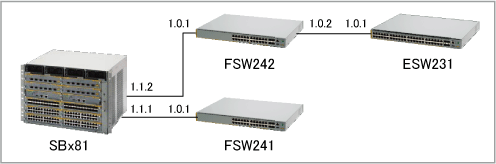

  5. 今度はフロアスイッチFSW242のポート1.0.2とエッジスイッチESW231のポート1.0.1を接続してみます。


    これまでと同様、マスターのコンソールにESW231が参加したことを示すメッセージが出力されます。

    06:14:14 SBx81 ATMF[1953]: ESW231 has joined. 4 members in total.


  6. もう一度マスターのCLIからAMFノード情報を確認してみます。

    SBx81# show atmf nodes ↓

Node Information:

  * = Local device

 SC = Switch Configuration:
  C = Chassis   S = Stackable   N = Standalone

  Node                 Device             ATMF                             Node
  Name                 Type               Master  SC  Parent               Depth
--------------------------------------------------------------------------------
* SBx81                AT-SBx81CFC400       Y     C   none                  0
  FSW242               x510-28GTX           N     S   SBx81                 1
  FSW241               x510-28GTX           N     S   SBx81                 1
  ESW231               x510-52GTX           N     S   FSW242                2

 Current ATMF node count 4

    すべてのノードがAMFネットワークに参加していることを確認できます。
    これ以降、マスターのCLIから、Node Name欄に表示されているノード名を使って各スイッチの操作が可能です。

■ AMFの状態を確認する方法については、運用編のAMFの状態確認をご覧ください。

■ マスターのCLIから各ノードの設定や状態確認を行う方法については、運用編のワーキングセットをご覧ください。

既存ネットワークへの導入手順

 すでに運用中のネットワークにAMFを導入する場合、基本的は各スイッチにAMFの初期設定を追加してAMFを有効にするだけですが、AMFの設定を有効化するため、全ノードの再起動が必要です。

注意事項

マスターへの追加設定

 ここでは、AMFマスターライセンスは有効化されているものとします。
また、すでに適切なホスト名が設定されており、これをAMFノード名として使うものとします。

Note - 複数のノードに同じノード名が設定されている場合は、hostnameコマンドでいずれかのノードの名前を変更し、重複状態を解消してください。このとき、ノード名が大文字小文字を区別しない点にも注意してください。

  1. ログインします。

    SBx81 login: manager ↓
Password: xxxxxxxx ↓ （実際には表示されません）

AlliedWare Plus (TM) 5.4.6 xx/xx/xx xx:xx:xx


  2. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。

    SBx81(config)# atmf network-name AMF001 ↓


  3. AMFマスターに設定します。これには、atmf masterコマンドを使います。

    SBx81(config)# atmf master ↓


  4. メンバーを接続するポートをAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。

    SBx81(config)# interface port1.1.1-1.1.2 ↓
SBx81(config-if)# switchport atmf-link ↓

    Note - これらのポートをタグなしポートとして運用していた場合は、switchport atmf-linkコマンド実行後に、switchport trunk native vlanコマンドでタグなしVLANを再設定する必要があります。詳しくは「注意事項」をご覧ください。

  5. AMFの設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。

    SBx81(config-if)# end ↓
SBx81# write memory ↓
Building configuration...
[OK]
Synchronizing file across the chassis, please wait...
File synchronization with card-6 successfully completed
[DONE]
SBx81# reboot ↓
Are you sure you want to reboot the whole chassis? (y/n): y ↓


  6. 再起動が完了したら、マスターの用意は完了です。

メンバーへの追加設定

 ここでは、すでに各メンバーに重複のない適切なホスト名が設定されており、これをAMFノード名として使うものとします。

Note - 複数のノードに同じノード名が設定されている場合は、hostnameコマンドでいずれかのノードの名前を変更し、重複状態を解消してください。このとき、ノード名が大文字小文字を区別しない点にも注意してください。

  1. ログインします。

    FSW242 login: manager ↓
Password: xxxxxxxx ↓ （実際には表示されません）

AlliedWare Plus (TM) 5.4.6 xx/xx/xx xx:xx:xx


  2. ネットワーク名を設定します。これにはatmf network-nameコマンドを使います。
    ネットワーク名は、同一AMFネットワークを構成するすべてのノードに同じ名前を設定する必要があります（マスターと異なるネットワーク名を設定したメンバーはAMFネットワークに参加できません）。また、ネットワーク名は大文字小文字を区別するので、その点にもご注意ください。

    FSW242(config)# atmf network-name AMF001 ↓


  3. ワーキングセット（操作対象ノード）の指定をしやすくするため、ユーザー定義グループを事前設定しておきます。これには、atmf groupコマンドを使います。
    グループ名は大文字小文字を区別します。
    ここでの設定により、フロアスイッチFSW242は、自動グループ「x510」のほか、ユーザー定義グループ「floor」と「2F」の所属になります。

    FSW242(config)# atmf group floor,2F ↓


  4. 他のAMFノードと接続するポートをAMFリンクに設定し、AMFが動作するよう設定します。これには、switchport atmf-linkコマンドを使います。

    FSW242(config)# interface port1.0.1-1.0.2 ↓
FSW242(config-if)# switchport atmf-link ↓

    Note - これらのポートをタグなしポートとして運用していた場合は、switchport atmf-linkコマンド実行後に、switchport trunk native vlanコマンドでタグなしVLANを再設定する必要があります。詳しくは「注意事項」をご覧ください。

  5. AMFの設定を有効にするため、設定をスタートアップコンフィグに保存し、再起動します。

    FSW242(config-if)# end ↓
FSW242# write memory ↓
Building configuration...
[OK]
FSW242# reboot ↓
reboot system? (y/n): y ↓


  6. 再起動が完了したら、メンバーの用意は完了です。

他のメンバーも同様に設定し、設定をスタートアップコンフィグに保存してから再起動します。

マスターとメンバーの再起動が完了すると、AMFネットワークが自動的に構成され、マスターのCLIからすべてのノードを操作できるようになります。

■ AMFの状態を確認する方法については、運用編のAMFの状態確認をご覧ください。

■ マスターのCLIから各ノードの設定や状態確認を行う方法については、運用編のワーキングセットをご覧ください。

ナビゲーション

 ■ AMF導入後の日常作業の基本手順については、第3部 運用編をご覧ください。
