NTT東日本・NTT西日本が提供するフレッツ 光ネクスト回線を利用し、IPv6 IPoE接続によってIPv6インターネットに接続するための設定例です。IPoE接続ではひかり電話の契約有無によってIPv6アドレスの設定方法（IPv6プレフィックスの取得方法）が異なります。本構成はひかり電話を契約している場合の設定例です。

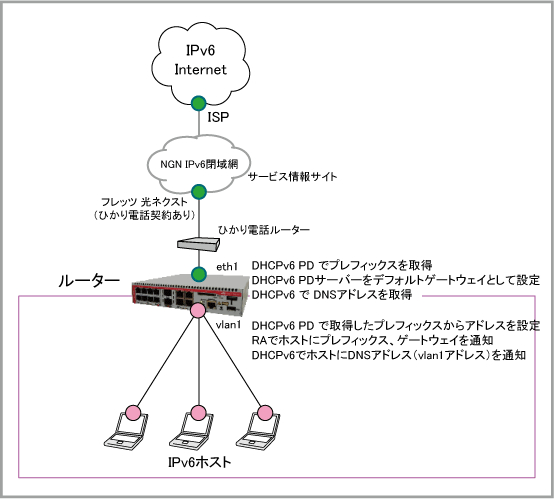

構成
設定例集#44： [ 設定例集目次 ] ページ内目次

ルーターの基本設定
WAN側物理インターフェース eth1
WAN側（eth1）IPv6アドレス リンクローカルアドレス
LAN側（vlan1）IPv6アドレス DHCPv6 PDで取得したIPv6プレフィックスにもとづいて設定


ここでは、次の方針で設定を行います。


ルーターの設定
設定例集#44： [ 設定例集目次 ] ページ内目次
  1. LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
    スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。

    no spanning-tree rstp enable

  2. WANポートeth1上でDHCPv6 PDクライアントを有効にします。また、IPv6のデフォルト経路をルーター通知（RA）パケットの送信元ではなく、DHCPv6サーバーに向けるよう設定します。これには、ipv6 nd accept-ra-default-routes、ipv6 dhcp client pdコマンドを使います。
    DHCPv6 PDクライアントの詳細は「IPv6ルーティング」/「IPv6インターフェース」をご覧ください。

    interface eth1
 no ipv6 nd accept-ra-default-routes
 ipv6 dhcp client pd IPoE default-route-to-server

  3. LAN側クライアント向けにDHCPv6サーバー機能を有効にします。また、DNSサーバーアドレスとしてはLAN側インターフェースのアドレスを通知するようにします。これには、ipv6 dhcp pool、dns-serverコマンドを使います。

    ipv6 dhcp pool IPoE-vlan1
 dns-server interface vlan1

  4. LAN側インターフェースvlan1でIPv6を有効にし、DHCPv6 PDで割り当てられたIPv6プレフィックスにもとづくIPv6アドレスを設定します。これにはipv6 enableコマンド、ipv6 address(DHCPv6 PD)コマンドを使います。
    また、LAN側クライアントにIPv6アドレスと設定情報を通知するため、RAの送信とDHCPv6サーバー機能を有効にします。これには、ipv6 nd suppress-ra、ipv6 nd other-config-flag、ipv6 dhcp serverコマンドを使います。
    IPv6インターフェースの詳細は「IPv6ルーティング」/「IPv6インターフェース」をご覧ください。また、DHCPv6サーバーについては「IP付加機能」/「DHCPv6サーバー」をご覧ください。

    interface vlan1
 ipv6 enable
 no ipv6 nd suppress-ra
 ipv6 nd other-config-flag
 ipv6 address IPoE ::1/64
 ipv6 dhcp server IPoE-vlan1

  5. IPv6パケット転送機能を有効化します。これにはipv6 forwardingコマンドを使います。

    ipv6 forwarding

  6. ファイアウォールのルール作成時に使うエンティティー（通信主体）を定義します。
    エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

    外部ネットワークを表すゾーン「ngn」を作成します。
    これには、zone、network、ipv6 subnet、host、ipv6 addressの各コマンドを使います。

    zone ngn
 network wan_ipv6
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1

  7. 内部ネットワークを表すゾーン「private_ipv6」を作成します。

    zone private_ipv6
 network lan
  ipv6 subnet ::/0 interface vlan1
  host vlan1
   ipv6 address dynamic interface vlan1

  8. ファイアウォールのルール作成時に通信内容を指定するために使う「アプリケーション」を定義します。
    これには、application、protocol、dport、sportの各コマンドを使います。
    アプリケーション定義の詳細は「UTM」/「アプリケーション定義」をご覧ください。

    DHCPv6パケット（サーバー着）を表すカスタムアプリケーション「dhcpv6-r」を定義します。

    application dhcpv6-r
 protocol udp
 dport 546

  9. DHCPv6パケット（サーバー発）を表すカスタムアプリケーション「dhcpv6-s」を定義します。

    application dhcpv6-s
 protocol udp
 sport 546

  10. ICMPv6パケットを表すカスタムアプリケーション「icmpv6」を定義します。

    application icmpv6
 protocol ipv6-icmp

  11. 外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
    これには、firewall、rule、protectの各コマンドを使います。

    ・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信）
    ・rule 20 - 内部から外部への通信を許可します
    ・rule 30 - 本製品（LAN側インターフェースに設定したアドレス）から外部へのDNS通信を許可します
    ・rule 40, 50 - 本製品（LAN側インターフェースに設定したアドレス）・外部間でのICMP通信を許可します
    ・rule 60, 70 - 本製品（WAN側インターフェースのリンクローカルアドレス）・外部DHCPv6サーバー間でのDHCPv6通信を許可します

    ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。

    firewall
 rule 10 permit any from private_ipv6 to private_ipv6
 rule 20 permit any from private_ipv6 to ngn
 rule 30 permit dns from private_ipv6.lan.vlan1 to ngn
 rule 40 permit icmpv6 from private_ipv6.lan.vlan1 to ngn
 rule 50 permit icmpv6 from ngn to private_ipv6.lan.vlan1
 rule 60 permit dhcpv6-s from ngn.wan_ipv6.eth1 to ngn
 rule 70 permit dhcpv6-r from ngn to ngn.wan_ipv6.eth1
 protect

  12. DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
    DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。

    ip dns forwarding

  13. 以上で設定は完了です。

    end


設定の保存
設定例集#44： [ 設定例集目次 ] ページ内目次
■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]


また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]


その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

 ■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational program kernel msgtext Firewall ↓


■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include firewall ↓


ルーターのコンフィグ
設定例集#44： [ 設定例集目次 ] ページ内目次

!
no spanning-tree rstp enable
!
interface eth1
 no ipv6 nd accept-ra-default-routes
 ipv6 dhcp client pd IPoE default-route-to-server
!
ipv6 dhcp pool IPoE-vlan1
 dns-server interface vlan1
!
interface vlan1
 ipv6 enable
 no ipv6 nd suppress-ra
 ipv6 nd other-config-flag
 ipv6 address IPoE ::1/64
 ipv6 dhcp server IPoE-vlan1
!
ipv6 forwarding
!
zone ngn
 network wan_ipv6
  ipv6 subnet ::/0 interface eth1
  host eth1
   ipv6 address dynamic interface eth1
!
zone private_ipv6
 network lan
  ipv6 subnet ::/0 interface vlan1
  host vlan1
   ipv6 address dynamic interface vlan1
!
application dhcpv6-r
 protocol udp
 dport 546
!
application dhcpv6-s
 protocol udp
 sport 546
!
application icmpv6
 protocol ipv6-icmp
!
firewall
 rule 10 permit any from private_ipv6 to private_ipv6
 rule 20 permit any from private_ipv6 to ngn
 rule 30 permit dns from private_ipv6.lan.vlan1 to ngn
 rule 40 permit icmpv6 from private_ipv6.lan.vlan1 to ngn
 rule 50 permit icmpv6 from ngn to private_ipv6.lan.vlan1
 rule 60 permit dhcpv6-s from ngn.wan_ipv6.eth1 to ngn
 rule 70 permit dhcpv6-r from ngn to ngn.wan_ipv6.eth1
 protect
!
ip dns forwarding
!
end
