設定例集#50: PPPoEマルチセッションによる端末型インターネット接続＋CUGサービス接続（LAN型）

PPPoEセッションを2本使い、インターネット（ISP）接続とCUG（Closed Users Group）サービス（フレッツ・VPNワイド、フレッツ・グループアクセス（プロ、NTT東日本）、フレッツ・グループ（ビジネスメニュー、NTT西日本））の「LAN型払い出し」を同時に利用します。パケットの振り分けはスタティックな経路制御により行います。

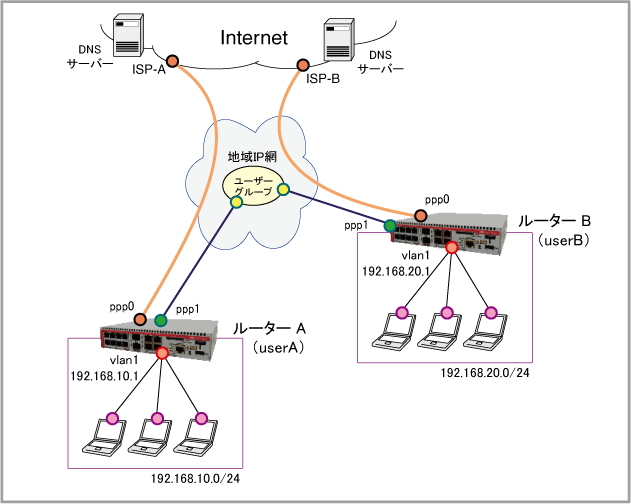

構成

ルーターA ルーターB

ISPから提供された情報

ISP接続用ユーザー名 user@ispA user@ispB

ISP接続用パスワード isppasswdA isppasswdB

PPPoEサービス名指定なし指定なし

WAN側IPアドレス動的割り当て（IPCP）動的割り当て（IPCP）

DNSサーバー自動取得（IPCP）自動取得（IPCP）

接続形態端末型端末型

グループ管理者から提供された情報

CUG接続用ユーザー名 userA userB

CUG接続用パスワード passwdA passwdB

LAN側IPアドレス 192.168.10.0/24 192.168.20.0/24

ルーターの基本設定

WAN側物理インターフェース eth1 eth1

WAN側（ppp0）IPアドレス接続時にISP-Aから取得接続時にISP-Bから取得

WAN側（ppp1）IPアドレス Unnumbered Unnumbered

LAN側（vlan1）IPアドレス 192.168.10.1/24 192.168.20.1/24

DNSリレー機能有効有効

ここでは、次の方針で設定を行います。

スタティックルーティングにより、グループ内の他ユーザー宛のパケット（対向ルーターのLAN側宛パケット）と、それ以外のパケット（インターネット宛）の転送先を振り分けます。
ファイアウォールを利用して、インターネット側からの不正アクセスを遮断しつつ、内部からは自由にインターネット側へのアクセスができるようにします。
ファイアウォールにルールを追加し、グループユーザー間の通信（ルーターA配下のLANとルーターB配下のLAN間通信）は自由に行えるようにします。
ダイナミックENAT機能を利用して、LAN側ネットワークのプライベートIPアドレスを、インターネット接続用のWAN側インターフェースに設定されたアドレスに変換します。これにより、LANに接続された複数のコンピューターから、インターネットへの同時アクセスが可能になります。
ルーターのDNSリレー機能をオンにして、LAN側コンピューターからのDNSリクエストを、ISPのDNSサーバーに転送します。

ルーターAの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
no spanning-tree rstp enable
WANポートeth1上にPPPoEインターフェースppp0とppp1を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface eth1 encapsulation ppp 0 encapsulation ppp 1
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface ppp0 ppp ipcp dns request keepalive ip address negotiated ppp username user@ispA ppp password isppasswdA ip tcp adjust-mss pmtu
PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・提示されたIPアドレスを無条件で受け入れる設定（ppp ipcp ip-override）
・ユーザー名（ppp username）
・パスワード（ppp password）
・Unnumbered IPインターフェースの設定（ip unnumbered）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface ppp1 keepalive ppp ipcp ip-override ppp username userA ppp password passwdA ip unnumbered vlan1 ip tcp adjust-mss pmtu
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。
interface vlan1 ip address 192.168.10.1/24
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
zone private network lan ip subnet 192.168.10.0/24 network cug ip subnet 192.168.20.0/24
外部ネットワークを表すゾーン「public」を作成します。
これには、前記コマンドに加え、host、ip addressの各コマンドを使います。
zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address dynamic interface ppp0
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信だけでなく、グループユーザー間の通信も含みます）
・rule 20 - 内部から外部への通信を許可します
・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
firewall rule 10 permit any from private to private rule 20 permit any from private to public rule 30 permit dns from public.wan.ppp0 to public protect
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
nat rule 10 masq any from private.lan to public enable
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。
ip route 0.0.0.0/0 ppp0 ip route 192.168.20.0/24 ppp1
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
ip dns forwarding
以上で設定は完了です。
end

ルーターBの設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
no spanning-tree rstp enable
WANポートeth1上にPPPoEインターフェースppp0を作成します。これには、encapsulation pppコマンドを使います。
PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface eth1 encapsulation ppp 0 encapsulation ppp 1
PPPインターフェースppp0に対し、PPPoE接続のための設定を行います。

・IPCPによるDNSサーバーアドレスの取得要求（ppp ipcp dns）
・LCP EchoによるPPP接続状態の確認（keepalive）
・IPCPによるIPアドレスの取得要求（ip address negotiated）
・ユーザー名（ppp username）
・パスワード（ppp password）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface ppp0 ppp ipcp dns request keepalive ip address negotiated ppp username user@ispB ppp password isppasswdB ip tcp adjust-mss pmtu
PPPインターフェースppp1に対し、PPPoE接続のための設定を行います。

・LCP EchoによるPPP接続状態の確認（keepalive）
・提示されたIPアドレスを無条件で受け入れる設定（ppp ipcp ip-override）
・ユーザー名（ppp username）
・パスワード（ppp password）
・Unnumbered IPインターフェースの設定（ip unnumbered）
・MSS書き換え（ip tcp adjust-mss）

PPPの詳細は「PPP」/「一般設定」をご覧ください。
interface ppp1 keepalive ppp ipcp ip-override ppp username userB ppp password passwdB ip unnumbered vlan1 ip tcp adjust-mss pmtu
LAN側インターフェースvlan1にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IPルーティング」/「IPインターフェース」をご覧ください。
interface vlan1 ip address 192.168.20.1/24
ファイアウォールやNATのルール作成時に使うエンティティー（通信主体）を定義します。
エンティティー定義の詳細は「UTM」/「エンティティー定義」をご覧ください。

内部ネットワークを表すゾーン「private」を作成します。
これには、zone、network、ip subnetの各コマンドを使います。
zone private network lan ip subnet 192.168.20.0/24 network cug ip subnet 192.168.10.0/24
外部ネットワークを表すゾーン「public」を作成します。
これには、前記コマンドに加え、host、ip addressの各コマンドを使います。
zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address dynamic interface ppp0
外部からの通信を遮断しつつ、内部からの通信は自由に行えるようにするファイアウォール機能の設定を行います。
これには、firewall、rule、protectの各コマンドを使います。

・rule 10 - 内部から内部への通信を許可します（ここでは本製品・端末間の通信だけでなく、グループユーザー間の通信も含みます）
・rule 20 - 内部から外部への通信を許可します
・rule 30 - 本製品のWAN側インターフェースから外部へのDNS通信を許可します

ファイアウォールの詳細は「UTM」/「ファイアウォール」をご覧ください。
firewall rule 10 permit any from private to private rule 20 permit any from private to public rule 30 permit dns from public.wan.ppp0 to public protect
LAN側ネットワークに接続されているすべてのコンピューターがダイナミックENAT機能を使用できるよう設定します。
これには、nat、rule、enableの各コマンドを使います。
NATの詳細は「UTM」/「NAT」をご覧ください。
nat rule 10 masq any from private.lan to public enable
IPの経路情報をスタティックに設定します。これにはip routeコマンドを使います。
IP経路設定の詳細は「IPルーティング」/「経路制御」をご覧ください。
ip route 0.0.0.0/0 ppp0 ip route 192.168.10.0/24 ppp1
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
ip dns forwarding
以上で設定は完了です。
end

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓ Building configuration... [OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓ Building configuration... [OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ファイアウォールログについて

■ ファイアウォールのログをとるには、次のコマンド（log(filter)）を実行します。

awplus(config)# log buffered level informational program kernel msgtext Firewall ↓

■ 記録されたログを見るには、次のコマンド（show log）を実行します。ここでは、ファイアウォールが出力したログメッセージだけを表示させています。

awplus# show log | include firewall ↓

ルーターAのコンフィグ

! no spanning-tree rstp enable ! interface eth1 encapsulation ppp 0 encapsulation ppp 1 ! interface ppp0 ppp ipcp dns request keepalive ip address negotiated ppp username user@ispA ppp password isppasswdA ip tcp adjust-mss pmtu ! interface ppp1 keepalive ppp ipcp ip-override ppp username userA ppp password passwdA ip unnumbered vlan1 ip tcp adjust-mss pmtu ! interface vlan1 ip address 192.168.10.1/24 ! zone private network lan ip subnet 192.168.10.0/24 network cug ip subnet 192.168.20.0/24 ! zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address dynamic interface ppp0 ! firewall rule 10 permit any from private to private rule 20 permit any from private to public rule 30 permit dns from public.wan.ppp0 to public protect ! nat rule 10 masq any from private.lan to public enable ! ip route 0.0.0.0/0 ppp0 ip route 192.168.20.0/24 ppp1 ! ip dns forwarding ! end

ルーターBのコンフィグ

! no spanning-tree rstp enable ! interface eth1 encapsulation ppp 0 encapsulation ppp 1 ! interface ppp0 ppp ipcp dns request keepalive ip address negotiated ppp username user@ispB ppp password isppasswdB ip tcp adjust-mss pmtu ! interface ppp1 keepalive ppp ipcp ip-override ppp username userB ppp password passwdB ip unnumbered vlan1 ip tcp adjust-mss pmtu ! interface vlan1 ip address 192.168.20.1/24 ! zone private network lan ip subnet 192.168.20.0/24 network cug ip subnet 192.168.10.0/24 ! zone public network wan ip subnet 0.0.0.0/0 interface ppp0 host ppp0 ip address dynamic interface ppp0 ! firewall rule 10 permit any from private to private rule 20 permit any from private to public rule 30 permit dns from public.wan.ppp0 to public protect ! nat rule 10 masq any from private.lan to public enable ! ip route 0.0.0.0/0 ppp0 ip route 192.168.10.0/24 ppp1 ! ip dns forwarding ! end

PN: 613-002107 Rev.L
