ファイアウォール/概要・基本設定

  - IPフィルターとの比較
  - 基本設定
   - インターフェースと基本ルール
    - ICMPパケットの扱い
    - 本体インターフェース宛ての通信
  - ルールの追加
   - トラフィックを制限する
   - アクセスを許可する
   - インターフェースNAT
    - スタティックNAT
    - ダイナミックNAT
    - ダイナミックENAT
    - スタティックENAT
   - ルールNAT
    - スタンダードNAT
    - エンハンストNAT
    - リバースNAT
    - ダブルNAT
    - ルールNATのまとめ
   - アクセスリストによるルール
   - RADIUSサーバーを利用したルール
   - ルールの時間制限
   - ルールの確認・修正・削除
   - ルールの処理順序
  - ファイアウォールの動作監視
   - ログ
   - イベント通知
   - トリガー
   - アカウンティング
   - デバッグオプション
   - セッションの確認
  - ダイナミックインターフェース
   - テンプレートの作成
   - テンプレートの使用
  - その他設定

本製品には、IPトラフィックフローの開始・終了を認識し、これに応じて動的なパケットフィルタリングを行うステートフルインスペクション型のファイアウォールが搭載されています。ここでは、ファイアウォールの基本的な設定方法について説明します。

なお、オプションのフィーチャーライセンスにより、アプリケーションゲートウェイ型ファイアウォールの機能（SMTPおよびHTTPプロキシー）も使用できます。こちらについては、「ファイアウォール」/「アプリケーションゲートウェイ」をご覧ください。



IPフィルターとの比較

1. モジュールを有効化し、

2. ファイアウォールポリシーを作成し、

3. 外側（インターネット側）と内側（LAN側）のインターフェースを指定する


基本設定

1. ファイアウォール機能を有効にします。

   ENABLE FIREWALL ↓


2. ファイアウォールポリシーを作成します。ポリシー名は自由に付けられます。

   CREATE FIREWALL POLICY=mynet ↓


3. ファイアウォールポリシーの適用対象となるIPインターフェースを指定します。内側をPRIVATE、外側をPUBLICに設定します。

   ADD FIREWALL POLICY=mynet INT=vlan1 TYPE=PRIVATE ↓
ADD FIREWALL POLICY=mynet INT=ppp0 TYPE=PUBLIC ↓


• ICMPパケットがファイアウォールを通過できるようにします。基本ルールでは、ICMPパケットはどちらの方向にもまったく転送されません（内部からのPingも通らないので注意してください）。

  ENABLE FIREWALL POLICY=mynet ICMP_F=PING,UNREACH ↓


• Identプロキシー機能をオフにして、インターネット上のメールサーバーとの通信がすばやく行われるようにします。

  DISABLE FIREWALL POLICY=mynet IDENTPROXY ↓


• 拒否したパケットのログをとりたい場合は、次のコマンドを実行します。

  ENABLE FIREWALL POLICY=mynet LOG=DENY ↓


• 端末型接続のようにグローバルアドレスが1つしかない場合は、ダイナミックENATを使います。

  ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan1 GBLINT=ppp0 ↓

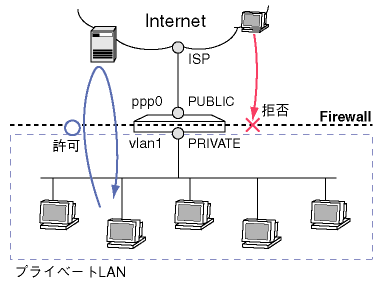

インターフェースと基本ルール

• PRIVATE（内部）インターフェース：ファイアウォールで保護すべき内部ネットワーク側インターフェース。TYPE=PRIVATEでポリシーに追加されたインターフェースのこと

• PUBLIC（外部）インターフェース：ファイアウォールの外側に位置するインターフェース。TYPE=PUBLICでポリシーに追加されたインターフェースのこと

• その他のインターフェース：ファイアウォールの管理対象でないインターフェース


表 1：インターフェース間の通信可否（ICMPを除く）

送信元→宛先	PRIVATE	PUBLIC	その他
PRIVATE	○	○	×
PUBLIC	×	○	○
その他	×	○	○

• 拒否ルール：基本ルールでは素通しされるトラフィックを遮断する。通常PRIVATEインターフェースに設定する。

• 許可ルール：基本ルールでは遮断されるトラフィックを通過させる。通常PUBLICインターフェースに設定する。

• NATルール：ルールNATの変換ルールを定義する。


Note - 「その他」インターフェースに独自ルールを設定することはできません。

ICMPパケットの扱い

表 2：ICMPの通信可否（転送オフ時）

送信元→宛先	PRIVATE	PUBLIC	その他
PRIVATE	○	×	×
PUBLIC	×	○	○
その他	×	○	○

表 3：ICMPの通信可否（転送オン時）

送信元→宛先	PRIVATE	PUBLIC	その他
PRIVATE	○	○	×
PUBLIC	○	○	○
その他	×	○	○

Note - ICMPの転送をオンにしても、PRIVATE・その他間では転送されません（PRIVATE・その他間では、ICMPも含め、いっさい通信ができません）。

Note - ICMPは双方向とも通すか、まったく通さないかの設定しかできません。ファイアウォールの独自ルールでもICMPパケットの通過・拒否は制御できませんので、片側からのみ通すような設定をしたい場合はIPフィルターを併用してください。

本体インターフェース宛ての通信

表 4：インターフェース配下から本体インターフェース宛ての通信可否

送信元→宛先I/F	PRIVATE	PUBLIC	その他
PRIVATE	○	○	×
PUBLIC	×	×	×
その他	×	○	○

Note - 「その他」インターフェース配下から本体に対してTelnetが可能な点にご注意ください。

ルールの追加

Note - ルールを追加するときは、RULEパラメーターで指定するルール番号が重ならないようにしてください。また、ルールのチェックは番号の小さい順に行われ、最初にマッチしたものが適用されるため、ルールの順序にも留意してください。

Note - ファイアウォールルールの設定ではコマンドラインが長くなりがちなので、適宜省略形を用いるようにしてください。以下の例でも省略形を使っています。

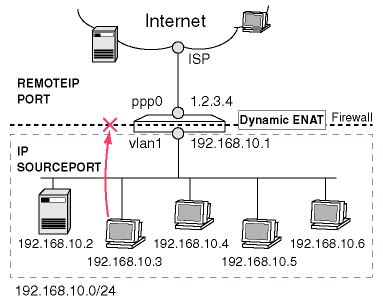

トラフィックを制限する

ADD FIREWALL POLICY=mynet RULE=1 AC=DENY INT=vlan1 PROT=TCP PORT=135 ↓
ADD FIREWALL POLICY=mynet RULE=2 AC=DENY INT=vlan1 PROT=UDP PORT=135 ↓
ADD FIREWALL POLICY=mynet RULE=3 AC=DENY INT=vlan1 PROT=TCP PORT=137-139 ↓
ADD FIREWALL POLICY=mynet RULE=4 AC=DENY INT=vlan1 PROT=UDP PORT=137-139 ↓
ADD FIREWALL POLICY=mynet RULE=5 AC=DENY INT=vlan1 PROT=TCP PORT=445 ↓


ADD FIREWALL POLICY=mynet RULE=1 AC=DENY INT=vlan1 PROT=ALL REMOTEIP=12.34.56.0-12.34.56.255 ↓

Note - デフォルトではICMPはファイアウォールを通過しません。ICMPの転送を有効にするには、ENABLE FIREWALL POLICYコマンドのICMP_FORWARDINGオプションを使う必要があります。

ADD FIREWALL POLICY=mynet RULE=1 AC=DENY INT=vlan1 PROT=ALL IP=192.168.10.3 ↓

表 5

パラメーター	指定する内容
ACTION	内部から外部への転送を拒否するためDENYを指定します
INTERFACE	内部（PRIVATE）インターフェースを指定します
PROTOCOL	対象となるプロトコルを指定します。TCP、UDPを指定した場合はPORTの指定も必要です。ALLを指定した場合はICMPを除くすべてのIPパケットが対象となります。また、プロトコル番号による指定も可能です
REMOTEIP	終点IPアドレス。パケットの宛先となる外部ホストのIPアドレスです（範囲指定可）。省略時はすべての終点IPアドレスが対象となります
PORT	終点ポート番号。パケットの宛先となる外部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合にのみ必要です
IP	始点IPアドレス。パケットの送信元となる内部ホストのIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象となります
SOURCEPORT	始点ポート番号。パケットの送信元となる内部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります

アクセスを許可する

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=ppp0 PROT=ALL IP=4.4.4.2 ↓

Note - PROTOCOL=ALLはすべてのIPプロトコルの意味ですが、ICMPは含まれません。ICMPについては「PROTOCOL=ALL」を指定していたとしても、別途ICMPの転送を有効にしておかないとファイアウォールを通過できません。ICMPの転送を有効にするには、ENABLE FIREWALL POLICYコマンドのICMP_FORWARDINGオプションを使う必要があります。

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=ppp0 PROT=TCP IP=4.4.4.2 PORT=80 ↓

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=ppp0 PROT=ALL REMOTEIP=12.34.56.78 ↓

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=ppp0 PROT=ALL GBLIP=4.4.4.2 IP=192.168.1.2 ↓


Note - この設定が機能するためには、あらかじめスタティックNATの設定が必要です。この例では、次のような設定になります。また、下記のスタティックNATの設定だけでは、グローバル側からのパケットがファイアウォールの基本ルールで遮断されるため、前述のような許可ルールも必須です。スタティックNATの設定詳細については、「スタティックNAT」をご覧ください。

ADD FIREWALL POLICY=mynet NAT=STANDARD INT=vlan1 IP=192.168.1.2 GBLINT=ppp0 GBLIP=4.4.4.2 ↓

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=ppp0 PROT=TCP GBLIP=4.4.4.2 GBLPORT=80 IP=192.168.1.2 PORT=80 ↓


ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=ppp0 PROT=UDP GBLIP=4.4.4.1 GBLPORT=500 IP=4.4.4.1 PORT=500 ↓


表 6：NATを使っていない場合

パラメーター	指定する内容
ACTION	外部から内部への転送を許可するためALLOWを指定します
INTERFACE	外部（PUBLIC）インターフェースを指定します
PROTOCOL	対象となるプロトコルを指定します。TCP、UDPを指定した場合はPORTの指定も必要です。ALLを指定した場合はICMPを除くすべてのIPパケットが対象となります。また、プロトコル番号による指定も可能です
IP	終点IPアドレス。パケットの宛先となる内部ホストのIPアドレスです（範囲指定可）。省略時はすべての終点IPアドレスが対象となります
PORT	終点ポート番号。パケットの宛先となる内部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合にのみ必要です
REMOTEIP	始点IPアドレス。パケットの送信元となる外部ホストのIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象となります
SOURCEPORT	始点ポート番号。パケットの送信元となる外部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります

表 7：NATを使っている場合

パラメーター	指定する内容
ACTION	外部から内部への転送を許可するためALLOWを指定します
INTERFACE	外部（PUBLIC）インターフェースを指定します
PROTOCOL	対象となるプロトコルを指定します。TCP、UDPを指定した場合はGBLPORT、PORTの指定も必要です。ALLを指定した場合はICMPを除くすべてのIPパケットが対象となります。また、プロトコル番号による指定も可能です
IP	転送後の終点IPアドレス。パケットの最終的な宛先となるプライベートアドレスで、内部ホストに実際に割り当てられているアドレスを示します。GBLIPで指定したグローバルアドレス（外から見た終点IPアドレス）に対応するアドレスを指定してください
PORT	転送後の終点ポート番号。パケットの最終的な宛先となるポート番号で、内部ホストの実際のポート番号です。PROTOCOLにTCPかUDPを指定した場合にのみ必要です。GBLPORTで指定したグローバル側ポート番号（外から見た終点ポート）に対応するポート番号を指定してください
GBLIP	転送前の終点グローバルIPアドレス。外部から見た場合の終点IPアドレスです。NAT変換後のプライベートアドレス（最終的な宛先アドレス）はIPパラメーターで指定します
GBLPORT	転送前の終点グローバルポート番号。外部から見た場合の終点ポート番号です。NAT変換後のプライベートポート番号（最終的な宛先ポート）はPORTパラメーターで指定します
REMOTEIP	始点IPアドレス。パケットの送信元となる外部ホストのIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象となります
SOURCEPORT	始点ポート番号。パケットの送信元となる外部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります

インターフェースNAT

Note - インターフェースNATとルールNATの両方を設定した場合、ルールNATのほうが優先的に適用されます。設定の見通しをよくするためにも、通常はどちらか一方のみをご使用ください。

• スタティックNAT

• ダイナミックNAT

• ダイナミックENAT

• スタティックENAT


スタティックNAT

ADD FIREWALL POLICY=net NAT=STANDARD INT=内IF GBLINT=外IF IP=内IP GBLIP=外IP ↓


• パケットを「内IF」から「外IF」に転送したとき、始点IPアドレスが「内IP」であれば「外IP」に書き換えます。


• パケットを「外IF」で受信したとき、終点IPアドレスが「外IP」であれば「内IP」に書き換えます。


ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=外IF PROTOCOL=プロトコル IP=内IP GBLIP=外IP ↓


• ISPからグローバルアドレス8個（1.1.1.0/29 = 1.1.1.0〜1.1.1.7）を取得している

• プライベート側（vlan1）のネットワークアドレスは192.168.10.0/24

• プライベート側のサーバー（192.168.10.5）をスタティックNATにより1.1.1.5として外部に公開する。


1. 192.168.10.5→1.1.1.5のスタティックNATルールを設定します。スタティックNAT変換は、INT（vlan1）で受信したIPパケットがGBLINT（ppp0）側にルーティングされたときに行われます。

   ADD FIREWALL POLICY=net NAT=STANDARD INT=vlan1 IP=192.168.10.5 GBLINT=ppp0 GBLIP=1.1.1.5 ↓


2. 1.1.1.5（192.168.10.5）宛てのパケットを通過させるルールを追加します。

   ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=ppp0 PROT=ALL GBLIP=1.1.1.5 IP=192.168.10.5 ↓

   なお、1.1.1.5の特定ポートだけに通信を限定させたい場合は、PROTOCOLパラメーターでプロトコルを指定し、GBLPORTパラメーターでグローバル側ポート番号を、PORTパラメーターでプライベート側ポート番号を指定します。次の例ではHTTPだけを許可しています。

   ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=ppp0 PROT=TCP GBLIP=1.1.1.5 GBLPO=HTTP IP=192.168.10.5 PO=HTTP ↓



   Note - これらのルールを設定しないと、ファイアウォールの基本ルールにより、1.1.1.5宛てのパケットがppp0インターフェースで破棄されてしまいます。

1. 最初に、WAN側インターフェースをマルチホーミングし、NAT用グローバルアドレスを32ビットマスクで設定します。これは、WAN側セグメントにおいて、サーバーのグローバルアドレス（1.1.1.5）へのARP要求に応答するために必要な設定です。ここでは、eth0-0にルーター本来のアドレス（1.1.1.1/29）を割り当て、eth0-1にスタティックNAT用のグローバルアドレス（1.1.1.5/32）を割り当てています

   ADD IP INT=eth0-1 IP=1.1.1.5 MASK=255.255.255.255 ↓


2. NAT用インターフェースをファイアウォールポリシーに追加します。TYPEには通常PUBLICを指定します。

   ADD FIREWALL POLICY=net INT=eth0-1 TYPE=PUBLIC ↓


3. 192.168.10.5→1.1.1.5のスタティックNATルールを設定します。この場合、スタティックNAT変換は、INT（vlan1）で受信したパケットがGBLINT（eth0-1）側にルーティングされたときに行われます。このことが手順5以降に関係してきます。

   ADD FIREWALL POLICY=net NAT=STANDARD INT=vlan1 IP=192.168.10.5 GBLINT=eth0-1 GBLIP=1.1.1.5 ↓


4. 1.1.1.5（192.168.10.5）宛てのパケットを通過させるルールを追加します。

   ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=eth0-1 PROT=ALL GBLIP=1.1.1.5 IP=192.168.10.5 ↓

   なお、1.1.1.5の特定ポートだけに通信を限定させたい場合は、PROTOCOLパラメーターでプロトコルを指定し、GBLPORTパラメーターでグローバル側ポート番号を、PORTパラメーターでプライベート側ポート番号を指定します。次の例ではHTTPだけを許可しています。

   ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=eth0-1 PROT=TCP GBLIP=1.1.1.5 GBLPO=HTTP IP=192.168.10.5 PO=HTTP ↓



   Note - これらのルールを設定しないと、ファイアウォールの基本ルールにより、1.1.1.5宛てのパケットがeth0-1インターフェースで破棄されてしまいます。



5. LAN側のNAT対象ホスト（192.168.10.5）からのパケットが、スタティックNATインターフェース（eth0-1）にルーティングされるよう、ポリシーフィルター「100」を設定します。ポリシーフィルターのフィルター番号は100〜199です。

   ADD IP FILTER=100 SOURCE=192.168.10.5 SMASK=255.255.255.255 POLICY=1 ↓



6. ポリシーフィルター「100」をLAN側インターフェースに適用します。

   SET IP INT=vlan1 POLICYFILTER=100 ↓



7. ポリシーフィルターによって設定された経路選択ポリシーに基づいてルーティングが行われるよう、デフォルトルートの経路エントリーを追加します。


   • 経路選択ポリシー「1」を持つパケット（192.168.10.5からのパケット）のデフォルトルートをeth0-1に向けます。これにより、サーバー（192.168.10.5）からのパケットはeth0-1に転送され、同インターフェースをGBLINTとするスタティックNATルールが適用されます。

     ADD IP ROUTE=0.0.0.0 INT=eth0-1 NEXTHOP=1.1.1.6 POLICY=1 ↓





   Note - ポリシーフィルターの設定を行わないと、サーバー側から通信を開始したときにパケットがeth0-1に転送されず、手順3のスタティックNATルールが適用されない可能性があります。たとえば、eth0-0にクライアント用のダイナミックENAT設定が施されている場合、サーバーからのパケットがeth0-0に転送されると、サーバーからのパケットもダイナミックENAT用アドレスに変換されてしまいます。これは、インターフェースNATのアドレス変換が、INTからGBLINTにパケットが転送されたときに行われるためです。なお、WAN側からサーバーに対して通信を開始した場合は、スタティックNATルールのとおりに変換されます。また、サーバー側からの通信にスタティックNATが適用されなくても問題ないときは、ポリシーフィルターの設定は不要です。


   設定は以上です。


ダイナミックNAT

Note - ダイナミックNATは、他のNATに比べてメリットが少ないためあまり使われません。

ADD FIREWALL POLICY=net NAT=STANDARD INT=内IF GBLINT=外IF GBLIP=外IP範囲


• パケットを「内IF」から「外IF」に転送したとき、始点IPアドレスを「外IP範囲」内の空いているアドレスに書き換えます。また、変換前後のアドレスの組み合わせ（内IP・外IP）をテーブルに登録します。


• パケットを「外IF」で受信したとき、終点IPアドレスが「外IP範囲」内であれば、テーブルを検索し、終点IPアドレスを「内IP」に書き換えます。


ADD FIREWALL POLICY=net NAT=STANDARD INT=vlan1 GBLINT=eth0 GBLIP=1.1.1.2-1.1.1.4 ↓
ADD IP ROUTE=1.1.1.2 MASK=255.255.255.255 INT=vlan1 NEXT=0.0.0.0 PREF=0 ↓
ADD IP ROUTE=1.1.1.3 MASK=255.255.255.255 INT=vlan1 NEXT=0.0.0.0 PREF=0 ↓
ADD IP ROUTE=1.1.1.4 MASK=255.255.255.255 INT=vlan1 NEXT=0.0.0.0 PREF=0 ↓


Note - この方法（「外IP」へのスタティック経路を登録する方法）は、グローバル側からの通信開始を前提とするスタティックNATのときには使えません。スタティックNATのときは、前節のとおりマルチホーミングとポリシーフィルターを併用してください。

ダイナミックENAT

ADD FIREWALL POLICY=net NAT=ENHANCED INT=内IF GBLINT=外IF [GBLIP=外IP]


• パケットを「内IF」から「外IF」に転送したとき、始点IPアドレスを「外IF」のアドレス（GBLIPが指定されているときは「外IP」）に、始点ポートを未使用のポート番号に書き換えます。また、変換前後のアドレス・ポートの組み合わせ（内IP・内ポート・外IP・外ポート）をテーブルに登録します。


• パケットを「外IF」で受信したとき、終点IPアドレスが「外IF」のアドレス（GBLIPが指定されているときは「外IP」）であれば、終点ポートをキーにテーブルを検索し、終点IPアドレスを「内IP」に、終点ポートを「内ポート」に書き換えます。


ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan1 GBLINT=ppp0 ↓

ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan1-1 GBLINT=ppp0 GBLIP=1.2.3.6 ↓

スタティックENAT

ADD FIREWALL POLICY=net NAT=ENHANCED INT=内IF GBLINT=外IF ↓


ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=外IF PROT=プロトコル GBLIP=外IP GBLPORT=外ポート IP=内IP PORT=内ポート ↓


• パケットを「外IF」で受信したとき、プロトコルが「プロトコル」で、終点IPアドレスが「外IP」、終点ポートが「外ポート」であれば、それぞれ「内IP」「内ポート」に書き換えます。


Note - スタティックENATの設定はADD FIREWALL POLICY RULEコマンドで行います。

Note - スタティックENAT単独では使用できません。必ずダイナミックENATと組み合わせて設定してください。

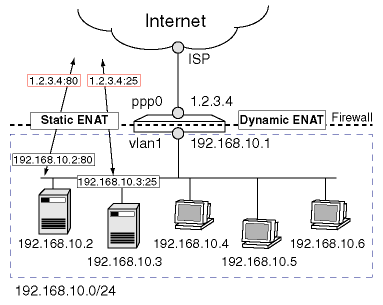

1. スタティックENATは、ダイナミックENATを使用していることが前提となります。ここでは、LAN（vlan1）側の全ホストが、WAN（ppp0）側に割り当てられたグローバルアドレスを使って外部と通信できるように設定します。


   ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan1 GBLINT=ppp0 ↓


2. ルーターの80番ポートに届いたパケットを、LAN側のWebサーバー（192.168.10.2）に転送するためのルールを設定します。

   ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=ppp0 PROT=TCP GBLIP=1.2.3.4 GBLPO=80 IP=192.168.10.2 PORT=80 ↓

   このコマンドは、「ppp0インターフェースで受信したTCPパケットのうち、終点IPアドレスが1.2.3.4で終点ポートが80のものを、アドレス変換してホスト192.168.10.2の80番ポートに転送する」の意味になります。また、内部サーバーからの戻りパケットは、逆向きのアドレス変換（プライベート→グローバル）を施した上で送信元に送り返されます。



   Note - グローバルIPアドレスが動的に割り当てられる場合は、GBLIPに0.0.0.0を指定します。



3. ルーターの25番ポートに届いたパケットを、LAN側のメールサーバー（192.168.10.3）に転送するためのルールを設定します。

   ADD FIRE POLI=mynet RU=2 AC=ALLOW INT=ppp0 PROT=TCP GBLIP=1.2.3.4 GBLPO=25 IP=192.168.10.3 PORT=25 ↓

   このコマンドは、「ppp0インターフェースで受信したTCPパケットのうち、終点IPアドレスが1.2.3.4で終点ポートが25のものを、アドレス変換してホスト192.168.10.3の25番ポートに転送する」の意味になります。


ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=ppp0 PROT=TCP GBLIP=1.2.3.4 GBLPO=80 IP=192.168.10.5 PORT=80 ↓
ADD FIRE POLI=mynet RU=2 AC=ALLOW INT=ppp0 PROT=TCP GBLIP=1.2.3.4 GBLPO=8080 IP=192.168.10.10 PORT=80 ↓


http://1.2.3.4:8080/ ... （実際は192.168.10.10のWebサーバーにアクセスすることになる）

http://1.2.3.4/ ... （実際は192.168.10.5のWebサーバーにアクセスすることになる）

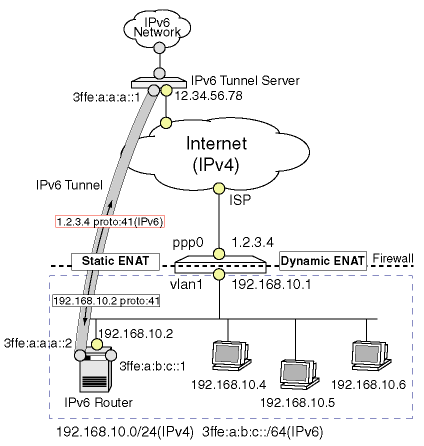

ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=ppp0 PROTO=41 REMOTEIP=12.34.56.78 GBLIP=1.2.3.4 IP=192.168.10.2 ↓

表 8

パラメーター	指定する内容
ACTION	外部から内部への転送を許可するので常にALLOWとなります
INTERFACE	外部（PUBLIC）インターフェースを指定します
PROTOCOL	転送するプロトコルを指定します。通常はTCPかUDPです。その場合、GBLPORTとPORTの指定も必要です。また、プロトコル番号による指定も可能です。ただし、スタティックENATでは外部から内部にICMPを転送することはできません
GBLIP	転送前の終点IPアドレス。外部インターフェースに割り当てられたグローバルIPアドレスを指定します。IPCP（PPP）やDHCPなどで動的にアドレスを取得している場合は0.0.0.0を指定します
GBLPORT	転送前の終点ポート番号。PROTOCOLにTCPかUDPを指定した場合にのみ必要です
IP	転送後の終点IPアドレス。転送先ホストのプライベートIPアドレスです
PORT	転送後の終点ポート番号。転送先のポート番号です。PROTOCOLにTCPかUDPを指定した場合にのみ必要です
REMOTEIP	始点IPアドレス。外部の送信者のIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象になります
SOURCEPORT	始点ポート番号。外部の送信者のポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります

ルールNAT

Note - ルールNATは、ADD FIREWALL POLICY NATコマンドで設定するインターフェースNATよりも優先的に適用されます。

• スタンダードNAT：PRIVATE → PUBLICの始点アドレス、PUBLIC → PRIVATE の終点アドレスを一対一で変換する。

• エンハンストNAT：複数の始点IPアドレスを1個の共用アドレス＋個別のポート番号に変換する。

• リバースNAT：PUBLIC → PRIVATEのパケットの始点アドレスを変換する。また、PRIVATE → PUBLICのパケットの終点アドレスを変換する。

• ダブルNAT：始点、終点の両方を変換する。


Note - ルールのアクションにNAT、NONATを指定することは、ALLOW同様パケットを許可することになるので注意してください。

スタンダードNAT

• PROTOCOLはALL

• アドレス変換は GBLIP（グローバル） → IP（プライベート）


ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=STANDARD INT=ppp0 PROT=ALL GBLIP=1.1.1.100 IP=192.168.10.100 ↓

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=STANDARD INT=ppp0 PROT=TCP GBLIP=1.1.1.100 GBLPO=23 IP=192.168.10.100 PO=23 ↓

ADD IP ROUTE=1.1.1.100 MASK=255.255.255.255 INT=vlan1 NEXT=0.0.0.0 PREF=0 ↓

• PUBLICインターフェースにルールを適用した場合は、外→内のパケットの終点アドレスがGBLIPと一致する場合に、終点アドレスがIPに書き換えられます。


• PRIVATEインターフェースにルールを適用した場合は、内→外のパケットの始点アドレスがIPと一致する場合に、始点アドレスがGBLIPに書き換えられます。


ADD FIREWALL POLICY=net RULE=2 AC=NAT NATTYPE=STANDARD INT=vlan1 PROT=ALL IP=192.168.10.100 GBLIP=1.1.1.100 ↓

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=STANDARD INT=vlan1 PROT=ALL IP=192.168.10.16 GBLIP=1.1.1.16 NATMASK=255.255.255.240 ↓

エンハンストNAT

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=ENHANCED INT=vlan1 PROT=ALL GBLIP=1.1.1.10 ↓

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=ENHANCED INT=ppp0 PROT=ALL REMOTEIP=192.168.10.200 ↓

リバースNAT

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=REVERSE INT=vlan1 REMOTEIP=1.1.1.126 GBLREMOTEIP=1.1.1.10 PROT=ALL ↓

ダブルNAT

ADD FIRE POLI=net RU=1 AC=NAT NATT=DOUBLE INT=vlan1 IP=192.168.10.100 GBLIP=1.1.1.100 PROT=ALL GBLREM=1.1.1.10 ↓

ルールNATのまとめ

表 9

NAT種別	向き（I/F種別）	プライベート側	グローバル側	備考
スタンダード	内 → 外（PRIVATE）	IP → [REMOTEIP]	GBLIP → [REMOTEIP]	始点アドレスをIPからGBLIPに変換
	内 ← 外（PUBLIC）	IP ← [REMOTEIP]	GBLIP ← [REMOTEIP]	終点アドレスをGBLIPからIPに変換
エンハンスト	内 → 外（PRIVATE）	[IP] → [REMOTEIP]	GBLIP → [REMOTEIP]	始点アドレスをIPからGBLIPに変換（ポートも変換）
	内 ← 外（PUBLIC）	[IP] ← REMOTEIP	[IP] ← [GBLREMOTEIP]	始点アドレスをGBLREMOTEIPからREMOTEIPに変換（ポートも変換）
リバース	内 → 外（PRIVATE）	[IP] → [REMOTEIP]	[IP] → GBLREMOTEIP	終点アドレスをREMOTEIPからGBLREMOTEIPに変換
	内 ← 外（PUBLIC）	[IP] ← REMOTEIP	[IP] ← [GBLREMOTEIP]	始点アドレスをGBLREMOTEIPからREMOTEIPに変換
ダブル	内 → 外（PRIVATE）	IP → REMOTEIP	GBLIP → GBLREMOTEIP	始点アドレスをIPからGBLIPに、終点アドレスをREMOTEIPからGBLREMOTEIPに変換
	内 ← 外（PUBLIC）	IP ← REMOTEIP	GBLIP ← GBLREMOTEIP	始点アドレスをGBLREMOTEIPからREMOTEIPに、終点アドレスをGBLIPからIPに変換

アクセスリストによるルール

1. 最初に、アクセスさせたくないアドレスの一覧を作成します。EDITコマンド等を用いて次のようなテキストファイルを作成してください。ここではファイル名を「denylist.txt」とします。



   # Access-list "denylist.txt" # HOST or NETWORK NICKNAME 10.20.30.40 22.33.44.55 henna-server 123.45.67.0 - 123.45.67.255 henna-network # comment


   リストファイルには、一行に一個アドレスを書きます。アドレスには次の2 つの形式があります。


   • 単一アドレス（例：10.20.30.40）

   • アドレス範囲（例：123.45.67.0 - 123.45.67.255。2つのIPアドレスをハイフンで区切ったもの（ハイフンの前後にスペースが必要なので注意してください）


   また例のように、アドレスの後に簡単な説明を入れることもできます。説明文字列はSHOW FIREWALL POLICYコマンドでアクセスリストの内容を見るときに表示されます。#（シャープ）以降はコメントです。


2. 次にアクセスリストをポリシーに登録します。これ以降、アクセスリストを参照するときはファイル名でなくLISTパラメーターで指定した名前（ここでは「denyto」）を使います。


   ADD FIREWALL POLICY=mynet LIST=denyto FILE=denylist.txt TYPE=IP ↓


3. 最後にアクセスリストを用いて拒否ルールを追加します。この例では、LAN側（vlan1）からアクセスリスト「denyto」に記載されているアドレスへのIP通信をすべて拒否しています。


   ADD FIREWALL POLICY=mynet RULE=1 ACTION=DENY INT=vlan1 PROTO=ALL LIST=denyto ↓

   アクセスリスト内のIPアドレスは通信の向きによって次のように解釈されます。


   • 外向き通信（PRIVATE→PUBLIC）の場合：終点アドレス。リスト中のアドレスへのアクセスを禁止または許可する。

   • 内向き通信（PUBLIC→PRIVATE）の場合：始点アドレス。リスト中のアドレスからのアクセスを禁止または許可する。


ADD FIREWALL POLICY=mynet RULE=1 ACTION=DENY INT=vlan1 PROTO=ALL REMOTEIP=10.20.30.40 ↓
ADD FIREWALL POLICY=mynet RULE=2 ACTION=DENY INT=vlan1 PROTO=ALL REMOTEIP=22.33.44.55 ↓
ADD FIREWALL POLICY=mynet RULE=3 ACTION=DENY INT=vlan1 PROTO=ALL REMOTEIP=123.45.67.0-123.45.67.255 ↓


RADIUSサーバーを利用したルール

1. RADIUSサーバーのクライアントリストに本製品を追加します。また、サーバー・クライアント間の通信で使用する共有パスワードも設定します。

   ここでは、本製品のIPアドレスを192.168.10.1、共有パスワードをhimitsuとします。



   # client secret 192.168.10.1 himitsu



2. 次にRADIUSサーバーのユーザーデータベースにアクセス制御対象のアドレスと許可・拒否の設定を登録します。

   RADIUSを使用するよう設定した場合、本製品は受信したパケットごとに次のような認証リクエスト（Access-Requestパケット）をRADIUSサーバーに送ります。


   User-Name [ipadd], User-Password allowdeny ↓

   すなわち、ユーザー名としてIPアドレスを角かっこ（[]）で囲んだものを、パスワードとして「allowdeny」を送り、認証を要求します。

   ipaddには、外向き通信（PRIVATE→PUBLIC）の場合は終点アドレスが、内向き通信（PUBLIC→PRIVATE）の場合は始点アドレスが入ります。

   RADIUSサーバーの設定ファイルを編集して、アクセス制御対象のIPアドレスごとに次のような内容のユーザーエントリーを作成してください。実際の設定ファイルの記述方法については、RADIUSサーバーのドキュメントを参照してください。



   表 10


   属性名	属性値
   User-Name	[ipadd]
   User-Password	allowdeny
   Framed-IP-Address	拒否なら0.0.0.0、許可ならipadd


   ここでは、例として次のようなエントリーを登録したものとします。Framed-IP-Addressが0.0.0.0なので、どちらも拒否エントリーです。



   [49.49.49.49] Password = "allowdeny" Framed-IP-Address = 0.0.0.0 [18.18.18.4] Password = "allowdeny" Framed-IP-Address = 0.0.0.0



3. エントリーの追加が完了したら、RADIUS サーバーを再起動してください。


4. 次に、本製品がRADIUSサーバーを使うように設定します。ここでは、RADIUSサーバーのIPアドレスを192.168.10.5とします。


   ADD RADIUS SERVER=192.168.10.5 SECRET=himitsu ↓


5. 次に、ファイアウォールルールを作成して、RADIUSサーバーを使うよう設定します。

   この例では、LAN側（vlan1）から外部へ送られるHTTPのトラフィックについて、終点アドレスをユーザー名としてRADIUSサーバーに通信の可否を問い合わせます。ACTIONにDENYを指定した場合はデフォルト許可のルールとなり、RADIUSデータベースにFramed-IP-Address「0.0.0.0」として登録されているアドレスだけが拒否されます。一方、ACTIONにALLOWを指定した場合はデフォルト拒否のルールとなり、Framed-IP-Addressが自分自身のアドレスと一致するものだけが許可されます。


   ADD FIREWALL POLICY=mynet RULE=1 ACTION=DENY INT=vlan1 PROTO=TCP PORT=80 LIST=RADIUS ↓



   Note - ALLOWが「デフォルト拒否」で、DENYが「デフォルト許可」というのは逆のようにも思えますが、ALLOWは「RADIUSサーバー上で許可するよう登録されているものだけ」を許可、DENYは「RADIUSサーバー上で拒否するよう登録されているものだけ」を拒否、という意味合いになります。


   ■ RADIUSサーバーからの応答は次のように解釈されます。

   • ACTIONがALLOW（デフォルト拒否）なら、RADIUSサーバーがAccess-Rejectを返すか、IPアドレス0.0.0.0を返してきた場合は、フローを拒否します。

   • ACTIONがALLOW（デフォルト拒否）で、RADIUSサーバーがAccess-Acceptを返し、なおかつ、有効なIPアドレスを返してきた場合は、フローを許可します。

   • ACTIONがDENY（デフォルト許可）で、RADIUSサーバーがAccess-Rejectを返すか、有効なIPアドレスを返してきた場合、フローを許可します。

   • ACTIONがDENY（デフォルト許可）で、RADIUSサーバーがAccess-Acceptを返し、なおかつ、IPアドレス0.0.0.0を返してきた場合、フローは破棄されます。


ルールの時間制限

ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=ppp0 PROT=TCP IP=1.2.3.2 PORT=80 DAYS=WEEKDAY AFT=9:00 BEF=20:00 ↓

ルールの確認・修正・削除

ルールの処理順序

1. 新しく開始されたセッションまたはフロー（以下、フローとします）の向きによって、マッチするルールがなかったときのデフォルトの動作が決定されます。PRIVATEインターフェース側から開始されたフローはデフォルト許可、PUBLIC側から開始されたフローはデフォルト拒否となります。以後、番号の小さいものから順にルールがチェックされていきます。ひとつもマッチするルールがなかった場合は、最初に決めたデフォルトの動作を行います。


2. 新規フローのプロトコルタイプ（PROTOCOL）と一致するルールがないかチェックします。プロトコルが一致するルールがなかった場合、デフォルトの動作を実行します。


3. プロトコルがTCPかUDPの場合、終点ポート（PORT）をチェックします。一致するルールがなかった場合はデフォルトの動作を実行します。


4. プロトコルがTCPかUDPの場合、始点ポート（SOURCEPORT）をチェックします。一致するルールがなかった場合はデフォルトの動作を実行します。


5. リモートIPアドレス（REMOTEIP）をチェックします。PRIVATE側からのフローでは終点IPアドレス、PUBLIC側からのフローでは始点IPアドレスです。一致するルールがなかった場合はデフォルトの動作を実行します。


6. ローカルIPアドレス（IPまたはGBLIP）をチェックします。PRIVATE側からのフローでは始点IPアドレス、PUBLIC側からのフローでは終点IPアドレスです。終点IPアドレスは、NATを使用している場合はPUBLIC側の送信元ホストから見えるグローバルIPアドレス（GBLIP）、NATを使用していない場合はPRIVATE側ホストのIPアドレス（IP）になります。


7. IPアドレスが一致した場合は、時刻をチェックします。現在時刻がルールが有効でない時間帯ならば、該当ルールにはマッチしません。


8. EthernetまたはVLANインターフェースに適用されたルールでハードウェア（MACアドレス）リストが指定されている場合、新規フローの送信元MACアドレスに一致するアドレスがリストに記載されているかどうかをチェックします。一致するアドレスがなかった場合はデフォルトの動作を実行します。


9. ルールでIPリストが指定されている場合、PRIVATE側からのフローでは終点IPアドレスが、PUBLIC側からのフローでは始点IPアドレスをチェックします。IPリストもRADIUSサーバーも設定されていない場合、ルールのアクションがALLOWならば、この時点で新規フローは通過を許可されます。アクションがDENYならば破棄されます。同様に、IPリストにマッチするアドレスが掲載されていた場合も、アクションがALLOWなら許可、DENYなら破棄します。


10. IPリストにマッチするアドレスがなく、RADIUSサーバーも設定されていない場合は、アクションがALLOWなら新規フローは破棄されます。アクションがDENYならば、PRIVATE側から開始されたフローは許可され、それ以外の場合はデフォルトの動作を実行します。


11. IPリストにマッチするアドレスがなく、RADIUSサーバーが設定されている場合、新規フローの終点IPアドレス（PRIVATE側からのフロー）あるいは始点IPアドレス（PUBLIC側からのフロー）について、RADIUSサーバーに問い合わせを行います。RADIUSサーバーの応答は、次のように解釈します。


    • アクションがALLOW（デフォルト拒否）なら、RADIUSサーバーがAccess-Rejectを返すか、IPアドレス0.0.0.0を返してきた場合は、フローを拒否します。

    • アクションがALLOW（デフォルト拒否）で、RADIUSサーバーがAccess-Acceptを返し、なおかつ、有効なIPアドレスを返してきた場合は、フローを許可します。

    • アクションがDENY（デフォルト許可）で、RADIUSサーバーがAccess-Rejectを返すか、有効なIPアドレスを返してきた場合、フローを許可します。

    • アクションがDENY（デフォルト許可）で、RADIUSサーバーがAccess-Acceptを返し、なおかつ、IPアドレス0.0.0.0を返してきた場合、フローは破棄されます。


ファイアウォールの動作監視

ログ

ENABLE FIREWALL POLICY=mynet LOG=DENY ↓

表 11：ファイアウォールのログオプション一覧

オプション名	対象パケット
INATCP	外部（PUBLIC側）からのTCPセッション開始を許可
INAUDP	外部からのUDPフロー開始を許可
INAICMP	外部からのICMP要求を許可
INAOTHER	外部からのIPフロー開始（TCP、UDP、ICMP以外）を許可
INALLOW	外部からのセッション/フロー開始を許可。INATCP、INAUDP、INAICMP、INAOTHERをすべて指定したのに等しい
OUTATCP	内部（PRIVATE側）からのTCPセッション開始を許可
OUTAUDP	内部からのUDPフロー開始を許可
OUTAICMP	内部からのICMP要求を許可
OUTAOTHER	内部からのIPフロー開始（TCP、UDP、ICMP以外）を許可
OUTALLOW	内部からのセッション/フロー開始を許可。OUTATCP、OUTAUDP、OUTAICMP、OUTAOTHERをすべて指定したのと等しい
ALLOW	内外からのセッション/フロー開始を許可
INDTCP	外部からのTCPセッション開始を遮断
INDUDP	外部からのUDPフロー開始を遮断
INDICMP	外部からのICMP要求を遮断
INDOTHER	外部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断
INDENY	外部からのセッション/フロー開始を遮断。INDTCP、INDUDP、INDICMP、INDOTHERをすべて指定したのに等しい
OUTDTCP	内部からのTCPセッション開始を遮断
OUTDUDP	内部からのUDPフロー開始を遮断
OUTDICMP	内部からのICMP要求を遮断
OUTDOTHER	内部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断
OUTDENY	内部からのセッション/フロー開始を遮断。OUTDTCP、OUTDUDP、OUTDICMP、OUTDOTHERをすべて指定したのに等しい
DENY	内外からのセッション/フロー開始を遮断
INDDTCP	外部からのTCPセッション開始を遮断し、IPパケットの先頭最大192バイトを記録
INDDUDP	外部からのUDPフロー開始を遮断し、IPパケットの先頭最大192バイトを記録
INDDICMP	外部からのICMP要求を遮断し、IPパケットの先頭最大192バイトを記録
INDDOTHER	外部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断し、IPパケットの先頭最大192バイトを記録
INDDUMP	外部からのセッション/フロー開始を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDTCP	内部からのTCPセッション開始を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDUDP	内部からのUDPフロー開始を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDICMP	内部からのICMP要求を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDOTHER	内部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDUMP	内部からのセッション/フロー開始を遮断し、IPパケットの先頭最大192バイトを記録
DENYDUMP	内外からのセッション/フロー開始を遮断し、IPパケットの先頭最大192バイトを記録

SHOW LOG MODULE=FIRE ↓

SHOW LOG TYPE=FIRE ↓

SHOW LOG MODULE=FIRE TAIL（最新の20メッセージを表示） ↓
SHOW LOG MODULE=FIRE TAIL=10（同10メッセージを表示） ↓


Manager > show log module=fire Date/Time S Mod Type SType Message ------------------------------------------------------------------------------- 28 10:39:45 4 FIRE FIRE INDIC ICMP - Source 172.16.28.32 Dest 172.16.28.255 Type 9 Code 0 28 10:39:45 4 FIRE FIRE INDIC bad ICMP message type to pass 28 10:40:05 4 FIRE FIRE INDUD UDP - Source 172.16.28.120:137 Dest 172.16.28.255:137 28 10:40:05 4 FIRE FIRE INDUD flow rejected by policy rule 28 10:40:06 4 FIRE FIRE INDUD UDP - Source 172.16.28.120:137 Dest 172.16.28.255:137 28 10:40:06 4 FIRE FIRE INDUD flow rejected by policy rule 28 10:40:41 3 FIRE FIRE OUTDT TCP - Source 192.168.10.1:1045 Dest 172.16.28.1:139 28 10:40:41 3 FIRE FIRE OUTDT flow rejected by policy rule -------------------------------------------------------------------------------

ADD LOG OUTPUT=TEMPORARY MODULE=FIRE ↓


イベント通知

• MANAGER：Manager権限でログインしているすべての端末画面にメッセージを出力

• SNMP：あらかじめ設定しておいたトラップホストにSNMPトラップを送信

• MAIL：あらかじめ指定しておいたメールアドレスにメールを送信

• PORT：非同期ポートにメッセージを出力


SET MAIL HOSTNAME=gw.example.com ↓
ADD IP DNS PRIMARY=192.168.10.5 ↓


ENABLE FIREWALL NOTIFY=MAIL TO=admin@is.example.com ↓

Subject: Firewall message From: manager@gw.example.com To: <admin@is.example.com> Date: Sun, 22 Jul 2001 13:33:19 +0900 22-Jul-2001 13:33:19 SYN attack from 1xx.43.12.xxx is underway

Note - メール通知を有効にするには、あらかじめメール送信のための基本設定（自ホスト名、DNSサーバーの設定）が必要です。詳細は「運用・管理」/「メール送信」をご覧ください。

ENABLE SNMP ↓
CREATE SNMP COMMUNITY=public MANAGER=192.168.10.5 TRAPHOST=192.168.10.5 ↓
ENABLE SNMP COMMUNITY=public TRAP ↓


ENABLE FIREWALL NOTIFY=SNMP ↓

172.16.10.1: Enterprise Specific Trap (1) Uptime: 2:19:50 enterprises.207.8.4.4.4.77.1.0 = OCTET STRING: "22-Jul-2001 14:15:47.. Port scan from 12.xx.xx.xx is underway"

Note - SNMPトラップによる通知を有効にするには、あらかじめSNMPの基本設定（SNMPモジュールの有効化、コミュニティーの作成、マネージャー/トラップホストの指定、トラップの有効化）が必要です。詳細は「運用・管理」/「SNMP」をご覧ください。

DISABLE FIREWALL NOTIFY=MAIL ↓

SHOW FIREWALL EVENT ↓

• 通知（Notify）イベント：攻撃の開始や終了。攻撃の種類については別表を参照

• 拒否（Deny）イベント：ファイアウォールで拒否されたパケット

• 許可（Allow）イベント：ファイアウォールの通過を許可されたパケット


SHOW FIREWALL EVENT=NOTIFY ↓

表 12：攻撃一覧

攻撃名称	説明
DoS Flood	不要なトラフィックで帯域を占有し、ネットワークサービスを妨害する
Fragment Attack	巨大なフラグメントや再構成できないフラグメントを送りつける
Host Scan	内部ネットワークで稼動中のホストを調べる
IP Spoofing	送信元IPアドレスを詐称する
Land Attack	始点と終点に同じアドレスを設定したIPパケットによるDOS攻撃。システムのバグを狙う
Ping of Death	システムのバグをつくもので、特定サイズのPingパケットを送りつけることによりシステムをクラッシュさせる
Port Scan	ホスト上で稼動中のサービスを調べる
SMTP Third-party Relay	メールの不正中継。宛先とは関係のないドメインのメールサーバーを利用してメールを送信する。spamメールの送信者が送信元を隠すために使用することが多い
Smurf Attack	始点アドレスを詐称（標的のアドレスを設定する）したPingパケットを中継サイトのディレクディドブロードキャストアドレスに送り、中継サイトから標的サイトに大量のリプライを送りつけさせる
Spam	spamメール。不要なメールを送りつける。何をspamと見なすかは受信者次第。本製品では、spamリストで指定されたドメイン、メールアドレスからのメールをspamメールと見なす
Syn Attack	TCPのSynパケットを断続的に送りつけ、ハーフオープンのコネクションを大量に生成し（始点アドレスを詐称するためSyn/Ackへの応答はない）、標的システムのコネクションキューを枯渇させる
Tiny Fragment Attack	微小なフラグメントを用いてTCPフラグを2個目のフラグメントに入れ、Synパケットのフィルタリングをくぐりぬけようとする
UDP Port Scan	UDPによるポートスキャン

トリガー

ENABLE TRIGGER ↓
CREATE TRIGGER=1 FIREWALL=PORTSCAN MODE=START SCRIPT=pscans.scp ↓


MAIL TO=admin@is.example.com SUBJECT="Portscan from %2 started (Policy %1)"

Subject: Portscan from 1xx.xx.3x.180 started (Policy mynet) From: manager@gw.example.com To: <admin@is.example.com> Date: Sun, 22 Jul 2001 14:37:21 +0900

Note - メール機能を使用するためには、あらかじめメール送信のための基本設定（自ホスト名、DNSサーバーの設定）が必要です。詳細は「運用・管理」/「メール送信」をご覧ください。

アカウンティング

ENABLE FIREWALL POLICY=mynet ACCOUNTING ↓

Manager > show firewall accounting Policy : mynet Date/Time Event Dir Prot IP:Port <-> Dest IP:Port /Traffic statistics ------------------------------------------------------------------------------- 22 14:42:17 END OUT UDP 172.16.28.160:2060 172.16.28.1:53 Traffic out 1:66 in 1:118 22 14:42:17 END OUT TCP 172.16.28.160:36399 172.16.48.16:25 Traffic out 13:846 in 12:967 22 14:44:33 START OUT UDP 192.168.10.5:65406 172.16.28.1:53 22 14:44:33 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:44:34 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:44:35 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:44:36 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:47:16 START OUT TCP 192.168.10.50:1031 172.16.28.5:80 22 14:47:17 START OUT TCP 192.168.10.50:1032 172.16.28.5:80 22 14:47:44 END IN ICMP 172.16.28.180 172.16.28.160 Traffic out 1:28 in 1:28 -------------------------------------------------------------------------------

SHOW LOG TYPE=ACCO ↓

Manager > show log type=acco Date/Time S Mod Type SType Message ------------------------------------------------------------------------------- 22 14:42:18 3 FIRE ACCO END UDP 172.16.28.160:2060 172.16.28.1:53 Flow terminated 22 14:42:18 3 FIRE ACCO END Flow traffic out 1:66 in 1:118 22 14:42:18 3 FIRE ACCO END TCP 172.16.28.160:36399 172.16.48.16:25 Flow terminated 22 14:42:18 3 FIRE ACCO END Flow traffic out 13:846 in 12:967 22 14:44:33 3 FIRE ACCO START UDP 192.168.10.5:65406 172.16.28.1:53 Flow started 22 14:44:33 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:33 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:44:34 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:34 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:44:35 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:35 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:44:36 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:36 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:47:15 3 FIRE ACCO START TCP 192.168.10.50:1031 172.16.28.5:80 Flow started 22 14:47:16 3 FIRE ACCO START TCP 192.168.10.50:1032 172.16.28.5:80 Flow started 22 14:47:44 3 FIRE ACCO END ICMP 172.16.28.180 172.16.28.160 Flow terminated 22 14:47:44 3 FIRE ACCO END Flow traffic out 1:28 in 1:28 22 14:49:35 3 FIRE ACCO END UDP 192.168.10.5:65406 172.16.28.1:53 Flow terminated 22 14:49:35 3 FIRE ACCO END Flow traffic out 1:70 in 1:190 -------------------------------------------------------------------------------

デバッグオプション

Note - DEBUGパラメーターは、トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。

ENABLE FIREWALL POLICY=mynet DEBUG=PKT ↓

Manager > FIRE ICMP 45000024 c6070000 01018e04 ac101c20 ac101cff 0900421e 01020168 96571c20 00000000 Manager > FIRE TCP 4500003c c87c4000 40060c3d ac101cb4 ac101ca0 05e70017 3398573f 00000000 a0027d78 19d20000 020405b4 0402080a 0d82ac62 00000000

ENABLE FIREWALL POLICY=mynet DEBUG=PROCESS ↓

FIRE UDP 4500004d 218a0000 4011dc10 c0a80a05 ac101c01 ff780035 00393422 067f0100 00010000 00000000 076f6374 6f766572 0274770e 616c6c69 FIREWALL new flow - UDP - session ID 8b2e FIREWALL packet sent to UDP handler FIREWALL flow 8b2e found for packet FIREWALL packet sent to UDP handler FIREWALL packet passed - UDP OUT - passed by rule 0 FIRE UDP 4500004d 218b0000 4011dc0f c0a80a05 ac101c01 ff770035 00394f22 06800100 00010000 00000000 076f6374 6f766572 0274770e 616c6c69 FIREWALL new flow - UDP - session ID 9a14 FIREWALL packet sent to UDP handler FIREWALL flow 9a14 found for packet FIREWALL packet sent to UDP handler FIREWALL packet passed - TCP OUT - passed by rule 0 FIRE TCP 4500003c 218c0000 4006db77 c0a80a05 ac101cb4 e2360017 d71d5199 00000000 a0024000 1d930000 020405b4 01030300 0101080a 000064b7 FIREWALL new flow - TCP - session ID a9c5 FIREWALL packet sent to TCP handler FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction IN FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction OUT FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction OUT FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction IN FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction IN

DISABLE FIREWALL POLICY=mynet DEBUG=PKT ↓

セッションの確認

Manager > show firewall session Policy : net Current Sessions ------------------------------------------------------------------------------- 3612 UDP IP: 192.168.10.100:64499 Remote IP: 172.17.28.1:53 Gbl IP: 172.17.28.185:13842 Gbl Remote IP: 172.17.28.1:53 Start time ........................... 17:44:35 07-Mar-2002 Seconds to deletion .................. 264 158f UDP IP: 192.168.10.100:64500 Remote IP: 172.17.28.1:53 Gbl IP: 172.17.28.185:5519 Gbl Remote IP: 172.17.28.1:53 Start time ........................... 17:44:13 07-Mar-2002 Seconds to deletion .................. 246 7527 UDP IP: 192.168.10.100:64501 Remote IP: 172.17.28.1:53 Gbl IP: 172.17.28.185:29991 Gbl Remote IP: 172.17.28.1:53 Start time ........................... 17:41:11 07-Mar-2002 Seconds to deletion .................. 60 5e9e TCP IP: 192.168.10.100:65484 Remote IP: 172.17.28.103:22 Gbl IP: 172.17.28.185:24222 Gbl Remote IP: 172.17.28.103:22 TCP state ............................ closed Start time ........................... 17:35:17 07-Mar-2002 Seconds to deletion .................. 54 -------------------------------------------------------------------------------

Manager > show firewall session counter Policy : net Current Sessions ------------------------------------------------------------------------------- 43fa TCP IP: 192.168.10.100:65480 Remote IP: 172.17.22.10:80 Gbl IP: 172.17.28.185:17402 Gbl Remote IP: 172.17.22.10:80 Packets from private IP .............. 8 Octets from private IP ............... 558 Packets to private IP ................ 8 Octets to private IP ................. 6881 TCP state ............................ closed Start time ........................... 17:51:26 07-Mar-2002 Seconds to deletion .................. 300 c296 TCP IP: 192.168.10.100:65483 Remote IP: 172.17.24.1:23 Gbl IP: 172.17.28.185:49814 Gbl Remote IP: 172.17.24.1:23 Packets from private IP .............. 11 Octets from private IP ............... 555 Packets to private IP ................ 12 Octets to private IP ................. 554 TCP state ............................ timeWait Start time ........................... 17:49:33 07-Mar-2002 Seconds to deletion .................. 246 ea27 UDP IP: 192.168.10.100:64433 Remote IP: 172.17.28.1:53 Gbl IP: 172.17.28.185:59943 Gbl Remote IP: 172.17.28.1:53 Packets from private IP .............. 1 Octets from private IP ............... 75 Packets to private IP ................ 1 Octets to private IP ................. 149 Start time ........................... 17:50:05 07-Mar-2002 Seconds to deletion .................. 270 -------------------------------------------------------------------------------

DELETE FIREWALL SESSION=c296 ↓

ダイナミックインターフェース

テンプレートの作成

CREATE FIREWALL POLICY=net DYNAMIC=dialup_if ↓

ADD FIREWALL POLICY=net DYNAMIC=dialup_if USER=white ↓

Note - 同じユーザー名を複数のテンプレートに割り当てることはできません。

ADD FIREWALL POLICY=net DYNAMIC=noauth_if USER=NONE ↓

ADD FIREWALL POLICY=net DYNAMIC=alluser USER=ANY ↓

CREATE FIREWALL POLICY=net DYNAMIC=sales_if ↓
ADD FIREWALL POLICY=net DYNAMIC=sales_if USER=hayashi ↓
ADD FIREWALL POLICY=net DYNAMIC=sales_if USER=kobayashi ↓
ADD FIREWALL POLICY=net DYNAMIC=sales_if USER=oobayashi ↓


nakata nakano nakao nakajima nakamura nakayama

ADD FIREWALL POLICY=net DYNAMIC=sales_if FILE=newusers.txt ↓

DELETE FIREWALL POLICY=net DYNAMIC=sales_if USER=oobayashi ↓

DELETE FIREWALL POLICY=net DYNAMIC=sales_if FILE=newusers.txt ↓

DESTROY FIREWALL POLICY=net DYNAMIC=dialup_if ↓

テンプレートの使用

ADD FIREWALL POLICY=net INTERFACE=DYN-dialup_if TYPE=PRIVATE ↓

ADD FIREWALL POLICY=net RULE=1 AC=DENY INT=DYN-dialup_if PROTO=TCP PORT=WWW ↓

Note - ダイナミックインターフェーステンプレートをNATルールのグローバルインターフェースとして指定することはできません。

その他設定

ENABLE FIREWALL POLICY=mynet ICMP_F=PING,UNREACH ↓

Note - ICMP Destination Unreachableメッセージ（ICMPタイプ3）は、IPホストが通信経路上の最大パケットサイズ（Path MTU）を知る目的で使用することがあります。そのため、本メッセージを遮断すると、一部のサイトにアクセスできなくなる可能性があります。

ADD IP FILTER=0 SO=0.0.0.0 PROTO=ICMP ICMPTYPE=ECHO ACTION=EXCLUDE ↓
ADD IP FILTER=0 SO=0.0.0.0 ACTION=INCLUDE ↓
SET IP INT=ppp0 FILTER=0 ↓


DISABLE FIREWALL POLICY=mynet ICMP_F=PING ↓

DISABLE FIREWALL POLICY=mynet PING ↓

DISABLE FIREWALL POLICY=mynet IDENTPROXY ↓

DISABLE FIREWALL POLICY=mynet TCPSETUPPROXY ↓

ENABLE FIREWALL POLICY=mynet TCPSETUPPROXY ↓

(C) 2002 - 2008 アライドテレシスホールディングス株式会社

PN: J613-M3048-01 Rev.M
