DHCPサーバー/概要・基本設定

  - DHCPサーバー
  - DHCPサーバー（複数サブネット）
  - BOOTPサーバー

本製品のDHCP/BOOTPサーバー機能について説明します。

Note - DHCPクライアント機能については、「IP」の章の「IPインターフェース」で説明しています。

DHCPサーバー

1. DHCPサーバーを有効にします。

   ENABLE DHCP ↓


2. DHCPポリシーを作成します。ここでは、IPアドレスの使用期限（リース時間）を7200秒（2時間）とします。

   CREATE DHCP POLICY=mypolicy LEASE=7200 ↓


3. DHCPクライアントに提供する基本的なIP設定パラメーターを指定します。ここでは、サブネットマスク 255.255.255.0、デフォルトルート 192.168.10.1、プライマリーDNSサーバー 192.168.10.254、セカンダリーDNSサーバー 192.168.10.253とします。

   ADD DHCP POLICY=mypolicy SUBNET=255.255.255.0 ROUTER=192.168.10.1 DNSSERVER=192.168.10.254,192.168.10.253 ↓



   Note - IPアドレスなどを複数指定するときは、カンマの前後にスペースを入れないよう注意してください。




   Note - 上記以外のもさまざまな設定情報をクライアントに提供することができます。詳細はADD DHCP POLICYコマンドの説明をご覧ください。なお、提供された情報を使うかどうかはクライアントの実装によります。



4. クライアントに割り当てるIPアドレスの範囲を指定します。ここでは192.168.10.240〜192.168.10.249の10アドレスを割り当てます。

   CREATE DHCP RANGE=myip POLICY=mypolicy IP=192.168.10.240 NUMBER=10 ↓

ADD DHCP RANGE=myip IP=192.168.10.240 ADDRESS=00-00-f4-11-22-33 ↓

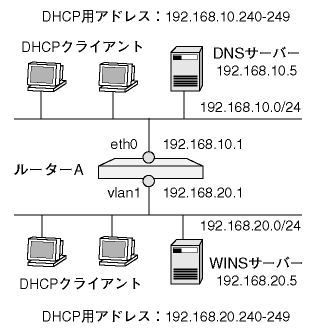

DHCPサーバー（複数サブネット）

1. DHCPサーバーを有効にします。

   ENABLE DHCP ↓


2. DHCPポリシーを作成します。ここでは、両サブネットに共通のパラメーターをベースポリシー「base」としてまとめることにします。

   CREATE DHCP POLICY=base LEASE=7200 ↓


3. DHCPクライアントに提供するIP設定パラメーターを設定します。ポリシー「base」には、両VLANに共通な情報（サブネットマスク 255.255.255.0、DNSサーバー 192.168.10.5、WINSサーバー 192.168.20.5）を設定します。デフォルトゲートウェイはVLANごとに異なるため、ここでは設定しません。

   ADD DHCP POLICY=base SUBNET=255.255.255.0 DNSSERVER=192.168.10.5 NBNAMESERVER=192.168.20.5 ↓



   Note - IPアドレスなどを複数指定するときは、カンマの前後にスペースを入れないよう注意してください。




   Note - 上記以外のもさまざまな設定情報をクライアントに提供することができます。詳細はADD DHCP POLICYコマンドの説明をご覧ください。なお、提供された情報を使うかどうかはクライアントの実装によります。



4. 次にサブネット別のDHCPポリシーを作成します。INHERITパラメーターを指定して、共通の設定情報を持つベースポリシー「base」を継承するようにします。

   CREATE DHCP POLICY=white LEASE=7200 INHERIT=base ↓
CREATE DHCP POLICY=orange LEASE=7200 INHERIT=base ↓



5. サブネットごとに異なる情報（デフォルトゲートウェイアドレス）を各ポリシーに追加します。

   ADD DHCP POLICY=white ROUTER=192.168.10.1 ↓
ADD DHCP POLICY=orange ROUTER=192.168.20.1 ↓



6. クライアントに割り当てるIPアドレスの範囲をポリシーごとに指定します。eth0側サブネットのクライアントには192.168.10.240〜192.168.10.249の10アドレスを、eth1側サブネットのクライアントには192.168.20.240〜192.168.20.249の10アドレスを割り当てます。

   CREATE DHCP RANGE=whiteip POLICY=white IP=192.168.10.240 NUMBER=10 ↓
CREATE DHCP RANGE=orangeip POLICY=orange IP=192.168.20.240 NUMBER=10 ↓


Manager > show dhcp policy DHCP Policies Name: base Base Policy: none 01 subnetmask ....... 255.255.255.0 06 dnsserver ........ 192.168.10.1 44 nbnameservers .... 192.168.20.5 51 leasetime ........ 7200 Name: white Base Policy: base 01 subnetmask ....... (base) 255.255.255.0 03 router ........... (white) 192.168.10.1 06 dnsserver ........ (base) 192.168.10.5 44 nbnameservers .... (base) 192.168.20.5 51 leasetime ........ (white) 7200 Name: orange Base Policy: base 01 subnetmask ....... (base) 255.255.255.0 03 router ........... (orange) 192.168.20.1 06 dnsserver ........ (base) 192.168.10.5 44 nbnameservers .... (base) 192.168.20.5 51 leasetime ........ (orange) 7200

BOOTPサーバー

表 1

DHCP（BOOTP）ポリシー名	netboot
サブネットマスク	255.255.255.0
デフォルトルート	192.168.10.1
DNSサーバーのIPアドレス	192.168.10.2
ブートサーバーのIPアドレス	192.168.10.100
ブートファイル名	boot.img

表 2

MACアドレス	IPアドレス
00-00-f4-95-9f-31	192.168.10.126

1. BOOTP機能を有効にします。

   ENABLE DHCP ↓
ENABLE DHCP BOOTP ↓



2. DHCPポリシー「netboot」を作成します。BOOTPを使用するときは、LEASETIMEにINFINITYを指定します。

   CREATE DHCP POLICY=netboot LEASE=INFINITY ↓


3. クライアントに提供する各種情報を設定します。

   ADD DHCP POLICY=netboot SUBNET=255.255.255.0 ROUTER=192.168.10.1 ↓
ADD DHCP POLICY=netboot DNSSERVER=192.168.10.2 SERVER=192.168.10.100 FILE=boot.img ↓



4. クライアントに関する情報を登録します。

   CREATE DHCP RANGE=clients POLICY=netboot IP=192.168.10.126 NUMBER=1 ↓
ADD DHCP RANGE=clients IP=192.168.10.126 ADDRESS=00-00-f4-95-9f-31 ↓


Manager > show dhcp DHCP Server State .................. enabled BOOTP Status ........... enabled Debug Status ........... disabled Policies ............... netboot Ranges ................. clients ( 192.168.10.126 - 192.168.10.126 ) In Messages ............ 39 Out Messages ........... 5 In DHCP Messages ....... 24 Out DHCP Messages ...... 0 In BOOTP Messages ...... 15 Out BOOTP Messages ..... 5

Manager > show dhcp policy DHCP Policies Name: netboot Base Policy: none 01 subnetmask ....... 255.255.255.0 03 router ........... 192.168.10.1 06 dnsserver ........ 192.168.10.2 51 leasetime ........ infinity 64 server ........... 192.168.10.100 66 file ............. boot.img

Manager > show dhcp range DHCP Ranges Name: clients Policy ..................... netboot Start Address .............. 192.168.10.126 End Address ................ 192.168.10.126 Used Address(es) ........... 192.168.10.126 Free Address(es) ........... none Reclaiming Address(es) ..... none In DHCP Messages ........... 0 In Discover Messages ....... 0 In Request Messages ........ 0 In Decline Messages ........ 0 In Release Messages ........ 0 Out DHCP Messages .......... 0 Out Offer Messages ......... 0 Out Ack Messages ........... 0 Out Nak Messages ........... 0 In BOOTP Messages .......... 2 Out BOOTP Messages ......... 2

Manager > show dhcp client DHCP Client Entries IP Address ClientId State Type Expiry ------------------------------------------------------------------------------- 192.168.10.126 00-00-f4-95-9f-31 inuse static never
