IP/Pingポーリング

  - 基本設定
  - 機器の状態
  - トリガー
  - ログ

Pingポーリングは、監視対象機器にPingパケットを定期送信し、通信が可能かどうか（到達可能かどうか）を監視する機能です。トリガー機能と組み合わせることで、柔軟なネットワーク構成が可能になります。



基本設定

1. ADD PING POLLコマンドで監視対象機器を指定します。POLLには、識別子として1〜500の数値を指定します。本コマンド実行直後はポーリングが停止（無効）状態になっているため、すぐにはポーリングが行われません。実際にポーリングを開始するには、トリガーの設定などをすませた後、ENABLE PING POLLコマンドを実行する必要があります。

   ADD PING POLL=1 IP=10.1.2.3 ↓



2. トリガー機能を有効にします。

   ENABLE TRIGGER ↓



3. 対象機器への到達性が失われたときには、PINGモジュールのDEVICEDOWNイベントが発生します。これを捕捉するモジュールトリガー「1」を作成します。POLLには、手順1で指定したPingポーリングの識別子を指定します。

   CREATE TRIGGER=1 MODULE=PING EVENT=DEVICEDOWN POLL=1 SCRIPT=pingdown.scp ↓


   本製品は、10.1.2.3へのPingに5回連続して応答がなかったときに到達性が失われたと判断し、DEVICEDOWNイベントを発生します。到達性喪失の判断条件は、ADD PING POLLコマンド、SET PING POLLコマンドのFAILCOUNT、SAMPLESIZEパラメーターで調整可能です。詳しくは次節「機器の状態」、および、各コマンドの解説をご覧ください。


4. 対象機器への到達性が復旧したときには、PINGモジュールのDEVICEUPイベントが発生します。これを捕捉するモジュールトリガー「2」を作成します。POLLには、手順1で指定したPingポーリングの識別子を指定します。

   CREATE TRIGGER=2 MODULE=PING EVENT=DEVICEUP POLL=1 SCRIPT=pingup.scp ↓


   本製品は、いったん到達性が失われたと判断した後、10.1.2.3へのPingに30回連続で応答があったとき、到達性が回復したと判断し、DEVICEUPイベントを発生します。到達性回復の判断条件は、ADD PING POLLコマンド、SET PING POLLコマンドのUPCOUNTパラメーターで調整可能です。詳しくは次節「機器の状態」、および、各コマンドの解説をご覧ください。


5. Pingポーリングを開始します。

   ENABLE PING POLL=1 ↓


SHOW PING POLL ↓
SHOW PING POLL=1 ↓


SHOW TRIGGER ↓
SHOW TRIGGER=1 ↓


SHOW PING POLL=1 COUNTER ↓


RESET PING POLL=1 ↓


Note - 本コマンドの実行により機器の状態が「Down」「Critical Down」から「Up」に戻っても、DEVICEUPイベントは発生しません。

DISABLE PING POLL=1 ↓


ENABLE PING POLL=1 ↓


DELETE PING POLL=1 ↓


機器の状態

表 1：機器の状態

状態	条件	ポーリング間隔
Up	直前のSAMPLESIZE回（デフォルト5回）のPingに対して、すべて応答があった状態（無応答が1回もない状態）。Pingポーリング開始時の初期状態です	NORMALINTERVAL（デフォルト30秒）
Critical Up	直前のSAMPLESIZE回（デフォルト5回）のPingに対して、1回以上、FAILCOUNT回（デフォルト5回）未満の無応答があった状態	CRITICALINTERVAL（デフォルト1秒）
Down	（Down状態への遷移後）直前のPingに応答がなかった状態	CRITICALINTERVAL（デフォルト1秒）
Critical Down	（Down状態への遷移後）直前のPingに応答があった状態	CRITICALINTERVAL（デフォルト1秒）

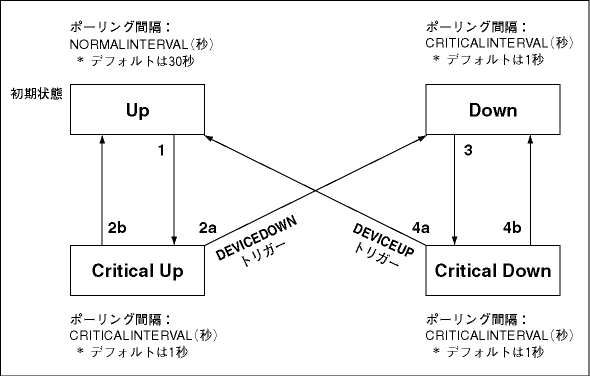

表 2：機器の状態遷移

遷移前の状態	図中の番号	遷移条件	遷移後の状態
Up	1	直前のPingに応答がなかった	Critical Up
Critical Up	2a	直前のSAMPLESIZE回（デフォルト5回）のPingに対して、FAILCOUNT回（デフォルト5回）の無応答があった	Down
	2b	直前のSAMPLESIZE回（デフォルト5回）のPingに対して、すべて応答があった	Up
Down	3	直前のPingに応答があった	Critical Down
Critical Down	4a	直前のUPCOUNT回（デフォルト30回）のPingに対して、すべて応答があった	Up
	4b	直前のPingに応答がなかった	Down

トリガー

CREATE TRIGGER=trigger-id MODULE=PING EVENT={DEVICEDOWN|DEVICEUP} POLL=poll-id [AFTER=time] [BEFORE=time] [{DATE=date|DAYS=day-list}] [NAME=string] [REPEAT={YES|NO|ONCE|FOREVER|count}] [SCRIPT=filename...] [STATE={ENABLED|DISABLED}] [TEST={YES|NO|ON|OFF}]


SET TRIGGER=trigger-id POLL=poll-id [AFTER=time] [BEFORE=time] [{DATE=date|DAYS=day-list}] [NAME=string] [REPEAT={YES|NO|ONCE|FOREVER|count}] [TEST={YES|NO|ON|OFF}]


Note - DEVICEUPイベントは、Pingポーリングの状態がいったん「Down」にならないと発生しません。

CREATE TRIGGER=1 MODULE=PING EVENT=DEVICEDOWN POLL=1 SCRIPT=pingdown.scp ↓

ログ

SHOW LOG MODULE=PING ↓

Manager > show log module=ping Date/Time S Mod Type SType Message ------------------------------------------------------------------------------- 13 23:27:30 3 PING 00061 00001 172.17.28.100 is not reachable (poll=1) 13 23:28:30 3 PING 00061 00001 172.17.28.100 is reachable (poll=1) -------------------------------------------------------------------------------
