[index] CentreCOM AR550S コマンドリファレンス 2.9
- DHCPサーバー - DHCPサーバー(複数サブネット) - BOOTPサーバー
本製品のDHCP/BOOTPサーバー機能について説明します。
Note - DHCP/BOOTPリレーエージェント機能とDHCPサーバー機能は併用できません。
Note - DHCPクライアント機能については、「IP」の章の「IPインターフェース」で説明しています。
DHCPサーバー |
ENABLE DHCP ↓
CREATE DHCP POLICY=mypolicy LEASE=7200 ↓
ADD DHCP POLICY=mypolicy SUBNET=255.255.255.0 ROUTER=192.168.10.1 DNSSERVER=192.168.10.254,192.168.10.253 ↓
Note - IPアドレスなどを複数指定するときは、カンマの前後にスペースを入れないよう注意してください。
Note - 上記以外のもさまざまな設定情報をクライアントに提供することができます。詳細はADD DHCP POLICYコマンドの説明をご覧ください。なお、提供された情報を使うかどうかはクライアントの実装によります。
CREATE DHCP RANGE=myip POLICY=mypolicy IP=192.168.10.240 NUMBER=10 PROBE=ARP ↓
ADD DHCP RANGE=myip IP=192.168.10.240 ADDRESS=00-00-f4-11-22-33 ↓
CREATE DHCP RANGE=myip POLICY=mypolicy IP=192.168.10.240 NUMBER=10 GATEWAY=192.168.10.1 ↓
Note - 本製品の配下にDHCPリレーエージェントを使用する場合など、本製品とDHCPクライアントが別ネットワークに存在する場合はPROBE=ARPパラメーターは使用できません。

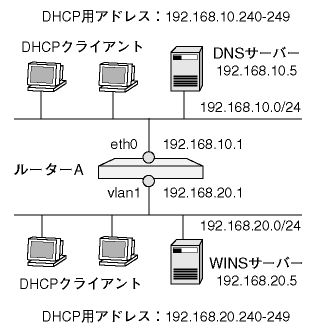

DHCPサーバー(複数サブネット) |
ENABLE DHCP ↓
CREATE DHCP POLICY=base LEASE=7200 ↓
ADD DHCP POLICY=base SUBNET=255.255.255.0 DNSSERVER=192.168.10.5 NBNAMESERVER=192.168.20.5 ↓
Note - IPアドレスなどを複数指定するときは、カンマの前後にスペースを入れないよう注意してください。
Note - 上記以外のもさまざまな設定情報をクライアントに提供することができます。詳細はADD DHCP POLICYコマンドの説明をご覧ください。なお、提供された情報を使うかどうかはクライアントの実装によります。
CREATE DHCP POLICY=white LEASE=7200 INHERIT=base ↓
CREATE DHCP POLICY=orange LEASE=7200 INHERIT=base ↓
ADD DHCP POLICY=white ROUTER=192.168.10.1 ↓
ADD DHCP POLICY=orange ROUTER=192.168.20.1 ↓
CREATE DHCP RANGE=whiteip POLICY=white IP=192.168.10.240 NUMBER=10 PROBE=ARP ↓
CREATE DHCP RANGE=orangeip POLICY=orange IP=192.168.20.240 NUMBER=10 PROBE=ARP ↓
Manager > show dhcp policy DHCP Policies Name: base Base Policy: none 01 subnetmask ....... 255.255.255.0 06 dnsserver ........ 192.168.10.5 44 nbnameservers .... 192.168.20.5 51 leasetime ........ 7200 Name: white Base Policy: base 01 subnetmask ....... (base) 255.255.255.0 03 router ........... (white) 192.168.10.1 06 dnsserver ........ (base) 192.168.10.5 44 nbnameservers .... (base) 192.168.20.5 51 leasetime ........ (white) 7200 Name: orange Base Policy: base 01 subnetmask ....... (base) 255.255.255.0 03 router ........... (orange) 192.168.20.1 06 dnsserver ........ (base) 192.168.10.5 44 nbnameservers .... (base) 192.168.20.5 51 leasetime ........ (orange) 7200 |
BOOTPサーバー |
DHCP(BOOTP)ポリシー名 | netboot |
サブネットマスク | 255.255.255.0 |
デフォルトルート | 192.168.10.1 |
DNSサーバーのIPアドレス | 192.168.10.2 |
ブートサーバーのIPアドレス | 192.168.10.100 |
ブートファイル名 | boot.img |
00-00-f4-95-9f-31 | 192.168.10.126 |
ENABLE DHCP ↓
ENABLE DHCP BOOTP ↓
CREATE DHCP POLICY=netboot LEASE=INFINITY ↓
ADD DHCP POLICY=netboot SUBNET=255.255.255.0 ROUTER=192.168.10.1 ↓
ADD DHCP POLICY=netboot DNSSERVER=192.168.10.2 SERVER=192.168.10.100 FILE=boot.img ↓
CREATE DHCP RANGE=clients POLICY=netboot IP=192.168.10.126 NUMBER=1 ↓
ADD DHCP RANGE=clients IP=192.168.10.126 ADDRESS=00-00-f4-95-9f-31 ↓
Manager > show dhcp DHCP Server State .................. enabled BOOTP Status ........... enabled Debug Status ........... disabled Policies ............... netboot Ranges ................. clients ( 192.168.10.126 - 192.168.10.126 ) In Messages ............ 39 Out Messages ........... 5 In DHCP Messages ....... 24 Out DHCP Messages ...... 0 In BOOTP Messages ...... 15 Out BOOTP Messages ..... 5 |
Manager > show dhcp policy DHCP Policies Name: netboot Base Policy: none 01 subnetmask ....... 255.255.255.0 03 router ........... 192.168.10.1 06 dnsserver ........ 192.168.10.2 51 leasetime ........ infinity 64 server ........... 192.168.10.100 66 file ............. boot.img |
Manager > show dhcp range DHCP Ranges Name: clients Policy ..................... netboot Start Address .............. 192.168.10.126 End Address ................ 192.168.10.126 Used Address(es) ........... 192.168.10.126 Free Address(es) ........... none Reclaiming Address(es) ..... none In DHCP Messages ........... 0 In Discover Messages ....... 0 In Request Messages ........ 0 In Decline Messages ........ 0 In Release Messages ........ 0 Out DHCP Messages .......... 0 Out Offer Messages ......... 0 Out Ack Messages ........... 0 Out Nak Messages ........... 0 In BOOTP Messages .......... 2 Out BOOTP Messages ......... 2 |
Manager > show dhcp client DHCP Client Entries IP Address ClientId State Type Expiry ------------------------------------------------------------------------------- 192.168.10.126 00-00-f4-95-9f-31 inuse static never |
