CentreCOM AR300/AR700 シリーズ コマンドリファレンス 2.3
VRRP/概要・基本設定
対象機種：AR300 V2、AR300L V2、AR320、AR720、AR740
- プロトコル概要
- 基本設定
- トリガーイベント
- 引数
- DOWNMASTERイベント
- UPMASTERイベント
- コマンド例
VRRP（Virtual Router Redundancy Protocol）は、複数のルーターをグループ化し、あたかも1台のルーターであるかのように見せかけることで、IPネットワークに冗長性を与えるプロトコルです。
VRRPの基本的な考え方は次のとおりです。
- 同一ネットワーク上にある複数のルーターをグループ化し、1台のように見せかける。このグループ全体をバーチャルルーター（VR = Virtual Router）と呼ぶ。
- バーチャルルーターを構成する各ルーターは次のものを共有し、互いに連携して動作する。
- VRID: バーチャルルーターを識別するための番号（0〜255）。
- バーチャルMACアドレス: バーチャルルーターへのARP要求に対して返されるMACアドレス。VRIDから導出される。
- バーチャルIPアドレス（プライマリーIPアドレス）: バーチャルルーターのIPアドレス。クライアントホストには、このIPアドレスをデフォルトゲートウェイとして設定する。
- バーチャルルーターを構成する各ルーターは、1〜255の優先度を持つ。バーチャルIPアドレスと物理インターフェースのIPアドレスが一致している場合、そのルーターの優先度は自動的に最高値の255となる（preferred master）。それ以外のルーターには、1〜254の優先度を設定する（デフォルトは100）。
- バーチャルルーターは、マスタールーター1台と、バックアップルーター1台以上から構成される。バーチャルルーター内でもっとも高い優先度を持つルーターがマスタールーターとなる。
- マスタールーターは、バーチャルIPアドレスとバーチャルMACアドレスを使い、実際にルーターとしての動作を行う。また、VRRP Advertisementパケットをマルチキャストグループアドレス224.0.0.18宛てに定期的に送信し、自らの健在をバックアップルーターに知らせる。また、自分より高い優先度を持つAdvertisementパケットを受信した場合は、バックアップルーターに移行する。
- バックアップルーターは、ルーターとしての動作は行わずに、Advertisementパケットを監視している。バックアップルーターは、Advertisementパケットが途絶えるとマスタールーターに障害が発生したものと見なし、新しいマスタールーターの選出プロセスに入る。

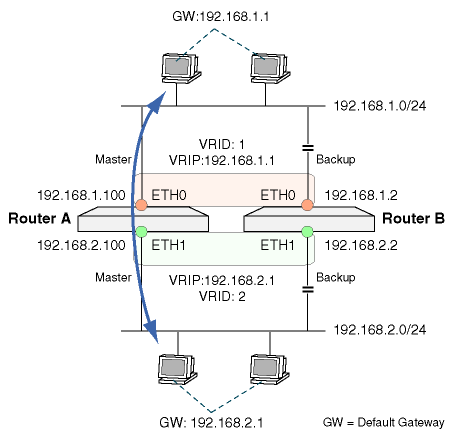

次に、実際に2台のルーターを用いてIPネットワークに冗長性を持たせるための設定方法を示します。ここでは、次のようなネットワーク構成を例に解説します。
この例では通常ルーターAが使用されますが、ルーターAが故障すると、同ルーターが定期的に送信しているVRRP AdvertisementパケットをルーターBが受信できなくなります。この場合、ルーターBはルーターAがダウンしたものと見なしてバックアップルーターからマスタールーターに移行し、両方のセグメントに対するデフォルトゲートウェイアドレスを引き継ぎます。ルーターAが復旧すると、ルーターBは元のバックアップルーターに戻ります。
ルーターAの設定
- IPモジュールを有効にし、各インターフェースにIPアドレスを割り当てます。
ENABLE IP ↓
ADD IP INT=eth0 IP=192.168.1.100 ↓
ADD IP INT=eth1 IP=192.168.2.100 ↓
- VRRPを有効にします。
- eth0にVRID=1を割り当てます。バーチャルIPアドレスは192.168.1.1とします。こちらをデフォルトのマスタールーターにするため、優先度をデフォルトの 100 よりも高い 101 に設定します。
CREATE VRRP=1 OVER=eth0 IP=192.168.1.1 PRIORITY=101 ↓
- eth1にVRID=2を割り当てます。バーチャルIPアドレスは192.168.2.1とします。こちらをデフォルトのマスタールーターにするため、優先度をデフォルトの 100 よりも高い 101 に設定します。
CREATE VRRP=2 OVER=eth1 IP=192.168.2.1 PRIORITY=101 ↓
- eth1がダウンした場合に eth0側（VRID=1）の優先度を 99 に下げ、ルーターBがマスタールーターになるよう設定します。
ADD VRRP=1 MONITOREDINTERFACE=eth1 NEWPRIORITY=99 ↓
- eth0がダウンした場合に eth1側（VRID=2）の優先度を 99 に下げ、ルーターBがマスタールーターになるよう設定します。
ADD VRRP=2 MONITOREDINTERFACE=eth0 NEWPRIORITY=99 ↓
ルーターBの設定
- IPモジュールを有効にし、各インターフェースにIPアドレスを割り当てます。
ENABLE IP ↓
ADD IP INT=eth0 IP=192.168.1.2 ↓
ADD IP INT=eth1 IP=192.168.2.2 ↓
- VRRPを有効にします。
- eth0にVRID=1を割り当てます。バーチャルIPアドレスは192.168.1.1とします。優先度はデフォルト値の 100 とします。
CREATE VRRP=1 OVER=eth0 IP=192.168.1.1 ↓
- eth1にVRID=2を割り当てます。バーチャルIPアドレスは192.168.2.1とします。優先度はデフォルト値の 100 とします。
CREATE VRRP=2 OVER=eth1 IP=192.168.2.1 ↓
基本設定は以上です。
LAN上の各ホストには、デフォルトゲートウェイとして、バーチャルルーターのIPアドレスを設定します。通常時には、ルーターAがマスタールーターとして機能し、LAN間のトラフィックを転送します。ルーターAのインターフェースのどちらか（eth0、eth1）がダウンした場合は、ルーターBがマスタールーターとなりバーチャルルーターとしての役割を引き継ぎます。このとき、バーチャルルーターのIPアドレスとMACアドレスは変化しないため、LAN上のホストがルーターの切り替えを意識することはありません。
VRRPモジュールは、2つのトリガーイベントを発生させます。これらのイベントは、モジュールトリガーを利用して捕捉できます。
VRRPモジュールトリガーは、スクリプトに1つの引数（%1）を渡します。この引数は、対象となるバーチャルルーターのVRIDを示します。
DOWNMASTERイベントは、優先度255を持つルーター（preferred router）上でバーチャルルーターが無効にされたか削除された場合に発生します。また、255以外の優先度を持つマスタールーターが他のルーターに取って代わられた場合（バックアップルーターに移行した場合）にも本イベントが発生します。
VRRPモジュール固有のパラメーターVRIDには、対象となるバーチャルルーターのIDを指定します（有効範囲は1〜255）。このパラメーターは、CREATE TRIGGER MODULEコマンドの必須パラメーターです。
UPMASTERイベントは、優先度255を持つルーター（preferred router）上でバーチャルルーターが有効にされたか、優先度255を持つバーチャルルーターが作成された場合に発生します。また、255以外の優先度を持つルーターがマスタールーターに昇格した場合にも本イベントが発生します。
VRRPモジュール固有のパラメーターVRIDには、対象となるバーチャルルーターのIDを指定します（有効範囲は1〜255）。このパラメーターは、CREATE TRIGGER MODULEコマンドの必須パラメーターです。
■ 本筐体がバーチャルルーター「10」のマスタールーターになったら、スクリプト「bemaster.scp」を実行するモジュールトリガー「1」を作成します。
CREATE TRIGGER=1 MODULE=VRRP EVENT=UPMASTER VRID=10 SCRIPT=bemaster.scp ↓
