設定例集#107: Webリダイレクト・プロキシーモードによるOffice365トラフィックのプロキシー回避

拠点側から外部への通信をセンター経由で行う構成において、センター側のルーターAでWebリダイレクト・プロキシーモードを使用し、拠点から外部への通信は原則としてプロキシーサーバーにリダイレクトしながら、Office365の通信だけは例外的にプロキシーサーバーを経由させず、ルーターAから直接ゲートウェイルーターに転送する設定例です。
本例ではルーターAを本製品とし、ルーターBは弊社AT-AR4050Sを想定しています。

これは次の流れで実現されます。

ルーターAのDPI機能でOffice365のアプリケーションを判別する
ルーターAのDPI学習機能でOffice365のアプリケーションの情報を記憶する
学習後に開始されたOffice365通信は、ルーターAのWebリダイレクト対象から除外され、プロキシーサーバーを経由せずルーターAから直接ゲートウェイルーターに転送されてOffice365サーバーに到達する

この例では、アプリケーションコントロール（DPI）機能において、製品内蔵のアプリケーションシグネチャデータベースを用いていますが、サンドバイン社が提供するアプリケーションシグネチャデータベースを使う場合の設定については、備考をご覧ください。

Note
サンドバイン社が提供するアプリケーションシグネチャデータベースを使用するにはアニュアルライセンスが必要です

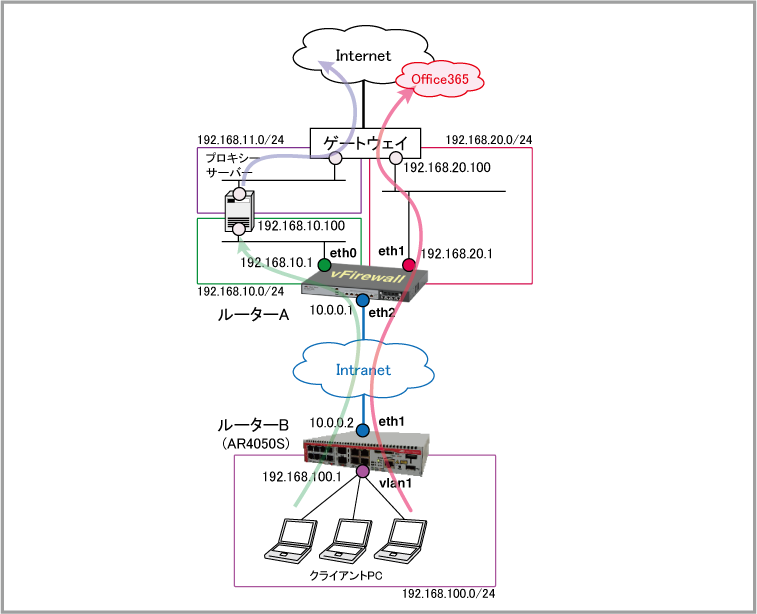

構成

	ルーターA (センター)	ルーターB (拠点)
ルーターの基本設定
WAN側物理インターフェース	eth2	eth1
WAN側（eth2/eth1）IPアドレス	10.0.0.1/24	10.0.0.2/24
LAN側（eth0）IPアドレス	192.168.10.1/24
LAN側（eth1/vlan1）IPアドレス	192.168.20.1/24	192.168.100.1/24
DNSサーバー	192.168.20.100	192.168.20.100

[プロキシーサーバー]

IPアドレス：192.168.10.100
ポート：3128

AT-NFV-APLの事前設定

本設定例は、あらかじめ AT-NFV-APL側で以下のような設定を行っていることを前提としています。
使用するインターフェースの番号や数は適宜変更してかまいません。
事前設定の流れについては「AT-NFV-APL」/「準備」をご覧ください。

Note
10ポート構成（eth1～eth10）のAT-NFV-APL-GTXを想定した例になっていますので、6ポート（eth1～eth6）構成のAT-NFV-APL-GTをご使用の場合は、使用するポートを適宜読み替えてください。

管理IPアドレス

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。

インターフェース	IPアドレス
br0	192.168.10.254/24

ブリッジ

詳細は「AT-NFV-APL」/「ネットワーク基本設定」をご覧ください。

ポート	所属VLAN	ネイティブVLAN
eth1～eth6	1	1
eth7～eth9	2	2
eth10	未所属

仮想インターフェース割り当て

vFirewallアプリケーションインスタンスの初期設定時には、下記のように仮想インターフェースを割り当てます。
詳細は「AT-NFV-APL」/「AW+ vFirewall」をご覧ください。

vFirewallのインターフェース名	インターフェースタイプ	外部ネットワーク VLAN ID	ホストインターフェース	IPv4アドレス
eth0	Virtual	1	-	192.168.10.1/24
eth1	Virtual	2	-	未指定
eth2	Physical	-	eth10	未指定

ルーターA（本製品）の設定

WAN側インターフェースeth2にIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface eth2
 ip address 10.0.0.1/24
```
LAN側インターフェースeth0のIPアドレスは、AT-NFV-APLの事前設定時に設定済みのため、次のコマンドを手で入力する必要はありません。
```
interface eth0
 ip address 192.168.10.1/24
```
LAN側インターフェースeth1にIPアドレスを設定します。
```
interface eth1
 ip address 192.168.20.1/24
```
アプリケーションコントロール（DPI）およびDPI学習機能の設定を行います。
また、エンティティー別詳細統計（アプリケーションごとの送信パケット数、受信パケット数、送信バイト数、受信バイト数）も有効にします。
これには、dpi、provider、counters detailed、learning、enableの各コマンドを使います。
アプリケーションコントロール（DPI）の詳細は「UTM」/「アプリケーションコントロール（DPI）」をご覧ください。
```
dpi
 provider built-in
 counters detailed
 learning
 enable
```
Webリダイレクト・プロキシーモードの設定を行います。LAN側からのWebアクセスをセンター側のプロキシーサーバーに透過的に転送する設定です。

・Webリダイレクトの設定開始（web-redirect）
・プロキシーモードへの切り替え（mode）
・プロキシーサーバーの指定（proxy-host）
・Office365アプリケーション通信の除外（exclude app）
・Webリダイレクト機能の有効化（enable）

Webリダイレクトの詳細は「トラフィック制御」/「Webリダイレクト」をご覧ください。
```
web-redirect
 mode proxy
 proxy-host 192.168.10.100 port 3128
 exclude app office365
 enable
```
デフォルト経路（0.0.0.0/0）とルーターBのLAN側（192.168.100.0/24）への経路を設定します。これにはip routeコマンドを使います。
```
ip route 0.0.0.0/0 192.168.20.100
ip route 192.168.100.0/24 10.0.0.2
```
以上で設定は完了です。
```
end
```

ルーターB（AR4050S）の設定

LANポートにおいて初期状態で有効化されているスパニングツリープロトコル（RSTP）を無効化します。これにはspanning-tree enableコマンドをno形式で実行します。
スパニングツリープロトコルの詳細は「L2スイッチング」/「スパニングツリープロトコル」をご覧ください。
```
no spanning-tree rstp enable
```
eth1、vlan1インターフェースにそれぞれIPアドレスを設定します。これにはip addressコマンドを使います。
IPインターフェースの詳細は「IP」/「IPインターフェース」をご覧ください。
```
interface eth1
 ip address 10.0.0.2/24

interface vlan1
 ip address 192.168.100.1/24
```
DNSリレー機能の転送先DNSサーバーアドレスを手動設定します。これには、ip name-serverコマンドを使います。
```
ip name-server 192.168.20.100
```
デフォルト経路をルーターAに向けます。これにはip routeコマンドを使います。
```
ip route 0.0.0.0/0 10.0.0.1
```
DNSリレー機能を有効にします。これには、ip dns forwardingコマンドを使います。
DNSリレー機能の詳細は「IP付加機能」/「DNSリレー」をご覧ください。
```
ip dns forwarding
```
以上で設定は完了です。
```
end
```

備考：サンドバイン社のアプリケーションシグネチャデータベースを使う場合

製品内蔵のアプリケーションシグネチャデータベースではなく、サンドバイン社が提供するデータベースを使用する場合は一部の設定を変更する必要があります。

Note
サンドバイン社が提供するアプリケーションシグネチャデータベースを使用するにはアニュアルライセンスが必要です

以下、変更点だけを示します。

アプリケーションシグネチャデータベースの提供元をサンドバイン社（procera）に変更します。
```
dpi
 provider procera
 counters detailed
 learning
 enable
```
Webリダイレクト・プロキシーモードの動作対象から除外するアプリケーション名を「office365」から「office」に変更します。
```
web-redirect
 mode proxy
 proxy-host 192.168.10.100 port 3128
 exclude app office
 enable
```

設定の保存

■ 設定が完了したら、現在の設定内容を起動時コンフィグとして保存してください。これには、copyコマンドを「copy running-config startup-config」の書式で実行します。

awplus# copy running-config startup-config ↓
Building configuration...
[OK]

また、write fileコマンド、write memoryコマンドでも同じことができます。

awplus# write memory ↓
Building configuration...
[OK]

その他、設定保存の詳細については「運用・管理」/「コンフィグレーション」をご覧ください。

ルーターA（本製品）のコンフィグ

!
interface eth2
 ip address 10.0.0.1/24
!
interface eth0
 ip address 192.168.10.1/24
!
interface eth1
 ip address 192.168.20.1/24
!
dpi
 provider built-in
 counters detailed
 learning
 enable
!
web-redirect
 mode proxy
 proxy-host 192.168.10.100 port 3128
 exclude app office365
 enable
!
ip route 0.0.0.0/0 192.168.20.100
ip route 192.168.100.0/24 10.0.0.2
!
end

ルーターB（AR4050S）のコンフィグ

!
no spanning-tree rstp enable
!
interface eth1
 ip address 10.0.0.2/24

interface vlan1
 ip address 192.168.100.1/24
!
ip name-server 192.168.20.100
!
ip route 0.0.0.0/0 10.0.0.1
!
ip dns forwarding
!
end

PN: 613-002993 Rev.Q
