インストール/AT-SESCのインストール

  - 仮想環境にインストールする際のご注意
   - VMware vSphere ESXi 5.5（Hypervisor）
   - VMware vSphere ESXi 6.0（Hypervisor）

次の手順でSDNコントローラー（AT-SESC）をインストールしてください。

Note - 仮想環境にインストールする場合は、この章の最後の「仮想環境にインストールする際のご注意」を参照してください。
  1. PCサーバーにモニター、キーボードを接続します。
  2. PCサーバーとモニターの電源をオンにして、AT-SESCのインストールDVDをDVDドライブに挿入します。
    Note - PCサーバーをDVDでブートさせる方法は、ご使用になるPCサーバーのマニュアルを参照してください。
    なお、AT-SESCインストーラーはUEFIによるブートをサポートしていません。PCサーバーのブートローダーは従来のBIOSモードに設定してください。

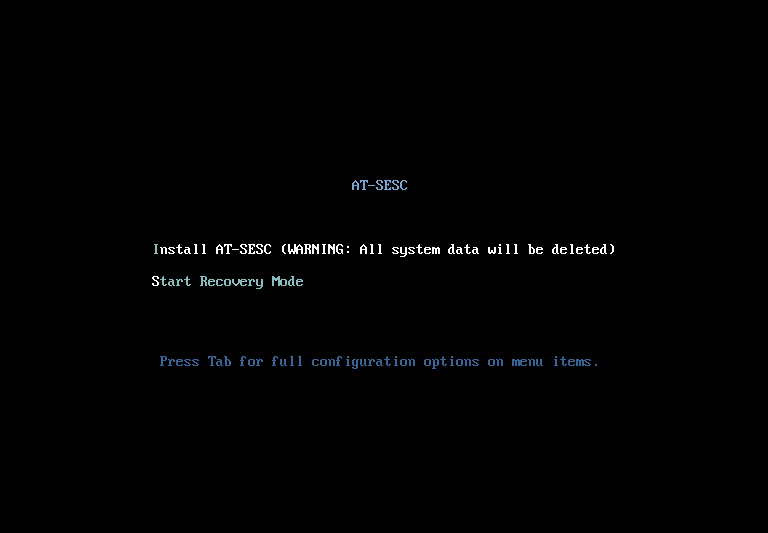

  3. モニターに次の画面が表示されたら、「Install AT-SESC」を選択してEnterキーを押します。
    Note - Enterキーを押すとインストールが始まり、PCサーバーのHDDの内容は消去されます。

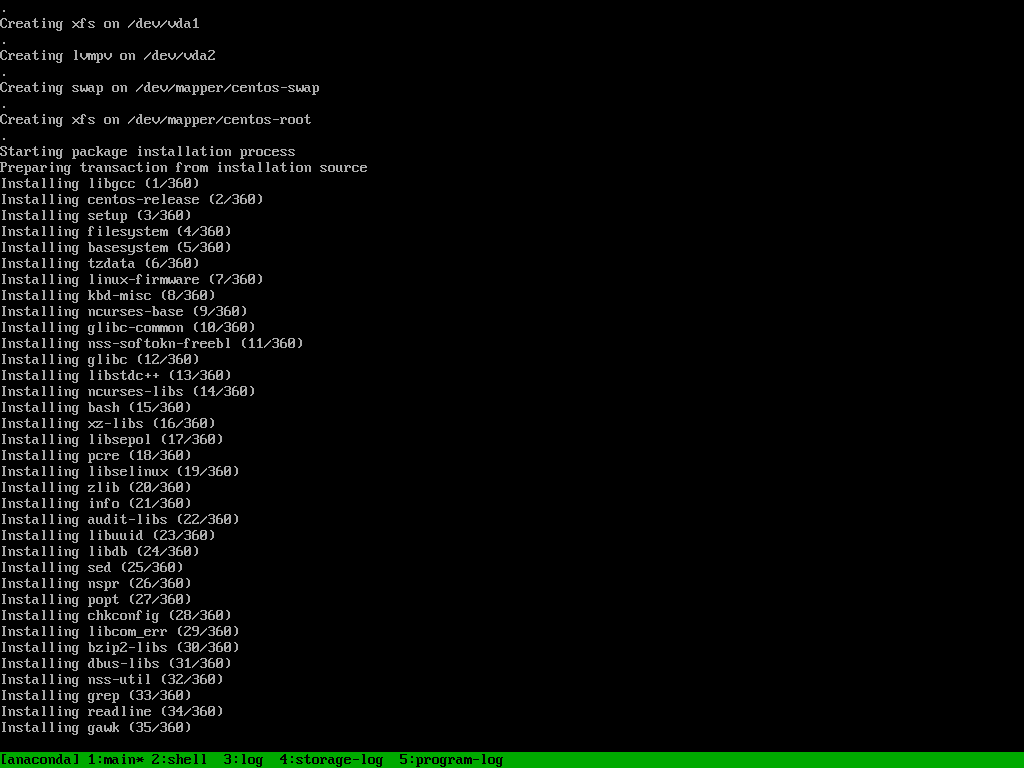

  4. インストールが始まり、進捗が表示されます。

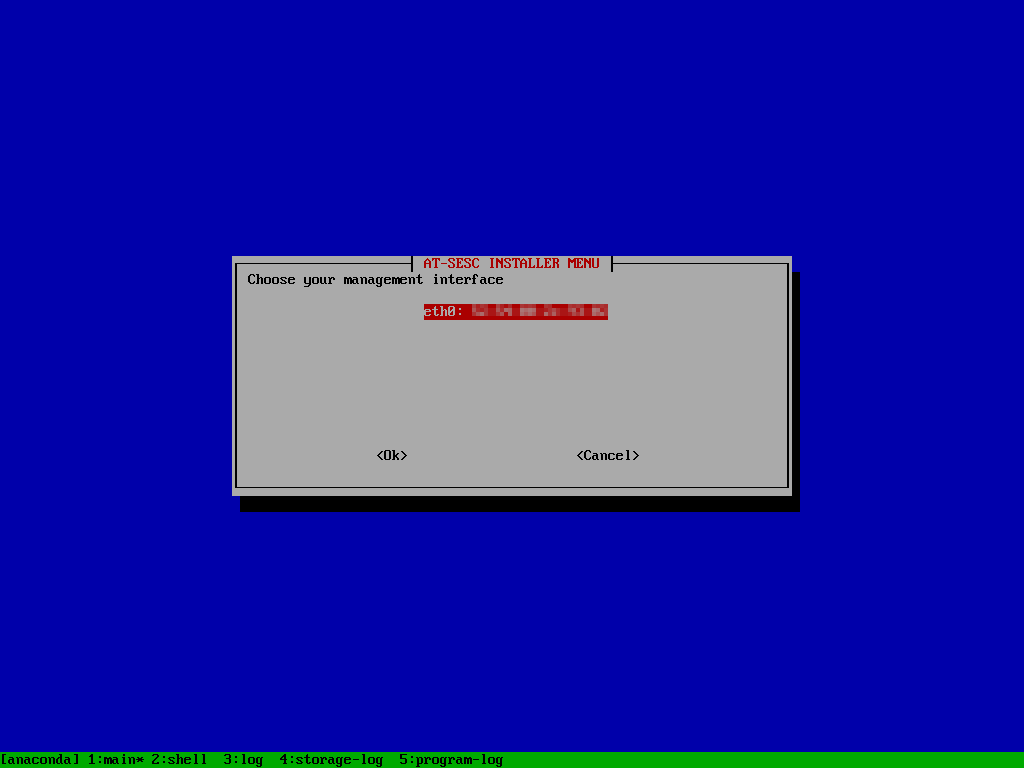

  5. インターフェース選択画面が表示されます。
    複数のインターフェースがある場合は複数が表示されます。

    マネージメントインターフェースとして利用するインターフェースを選択し、「OK」を選択します。
    Note - マネージメントインターフェースに指定しなかったインターフェースは、インストール終了後、GUIで設定します。

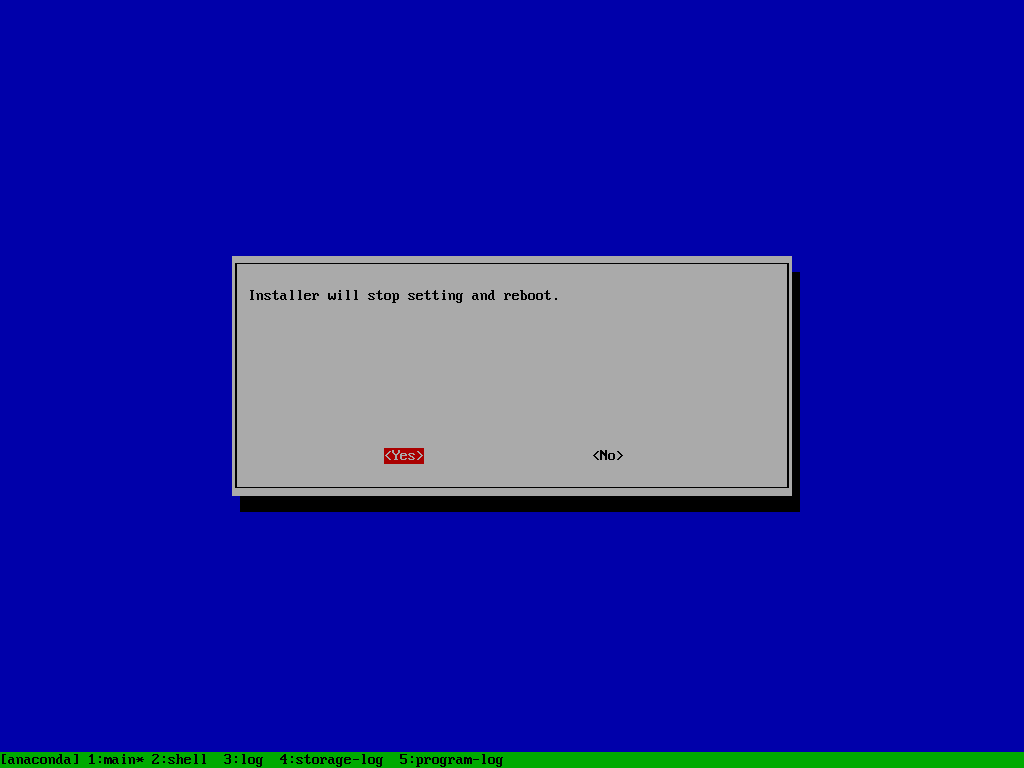

    「Cancel」を選択すると、インターフェースの設定を行わず、システムを再起動します。

    ネットワークインターフェースが発見されなかった場合は、インターフェースの設定を終了し、システムを再起動します。

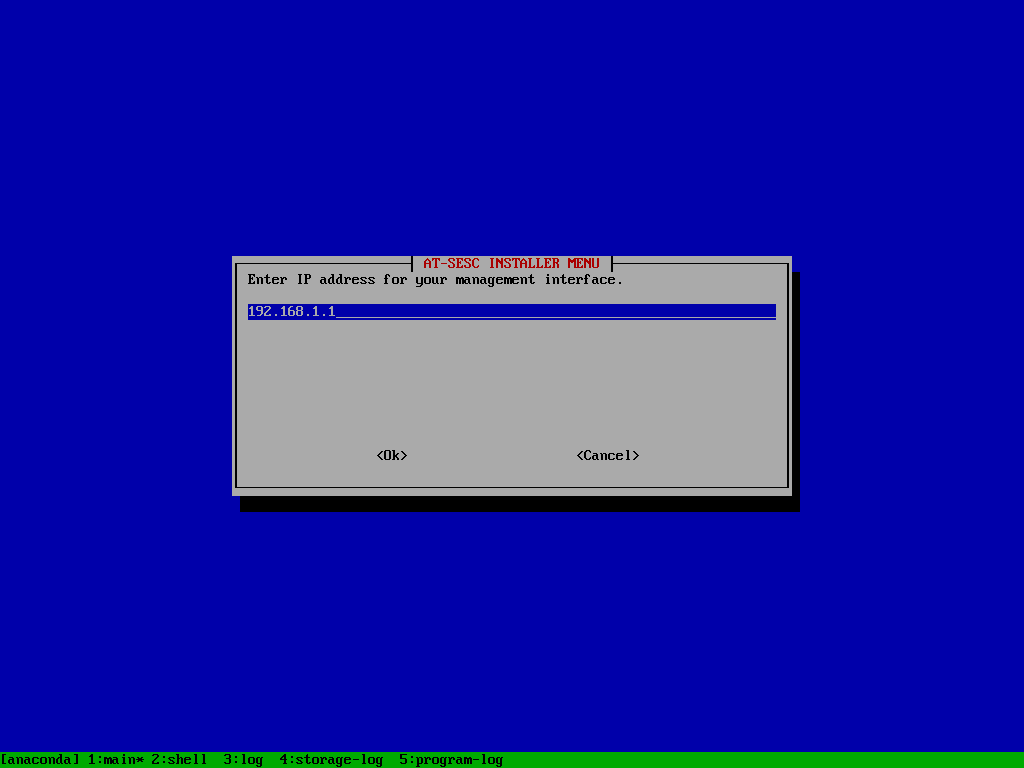

  6. 管理画面へのアクセスを行うためのIPアドレスを設定します。

    PCサーバーのインターフェースに設定するIPアドレスを入力し、「OK」を選択します。
    「Cancel」を選択すると、インターフェース選択画面に戻ります。
    Note - 間違った形式のアドレスを入力した場合はインターフェース選択画面に戻ります。
    Note - あらかじめ、設定するIPアドレスが使用されていないことをご確認ください。設定されたIPアドレスが既に使用されている場合、AT-SESCを再起動後、インターフェースが無効になり、GUIへのアクセスができなくなります。この場合、インストール手順を最初からやり直す必要があります。

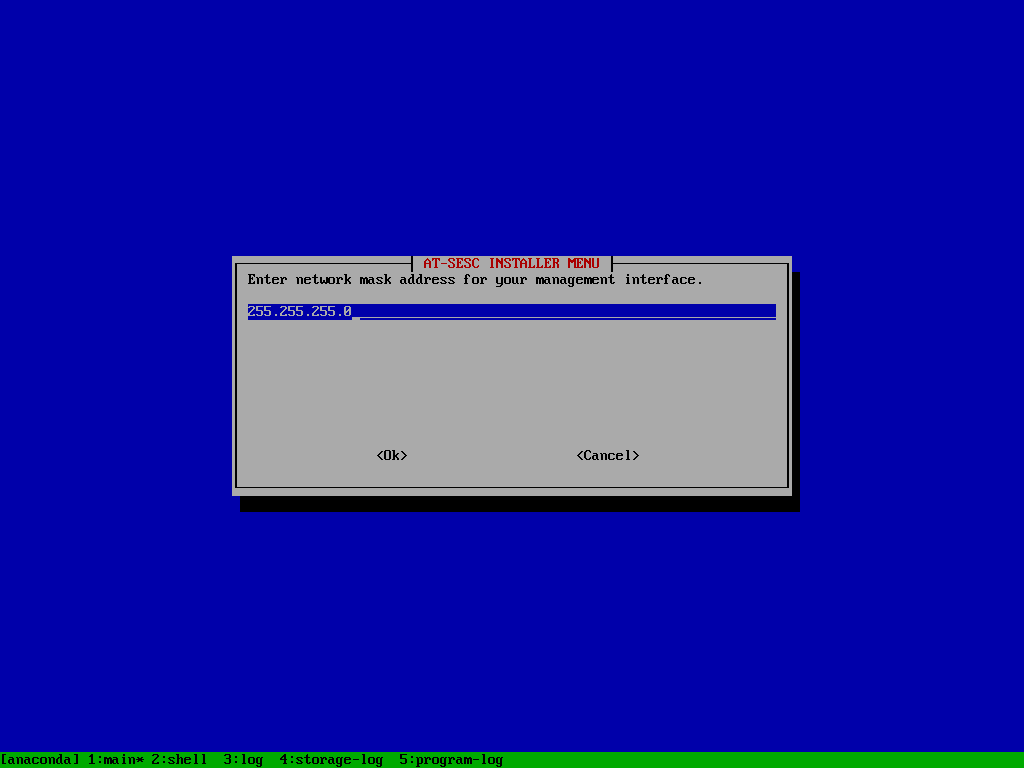

  7. サブネットマスクを設定します。

    サブネットマスクを入力し、「OK」を選択します。
    「Cancel」を選択すると、インターフェース選択画面に戻ります。
    Note - 間違った形式のアドレスを入力した場合はインターフェース選択画面に戻ります。

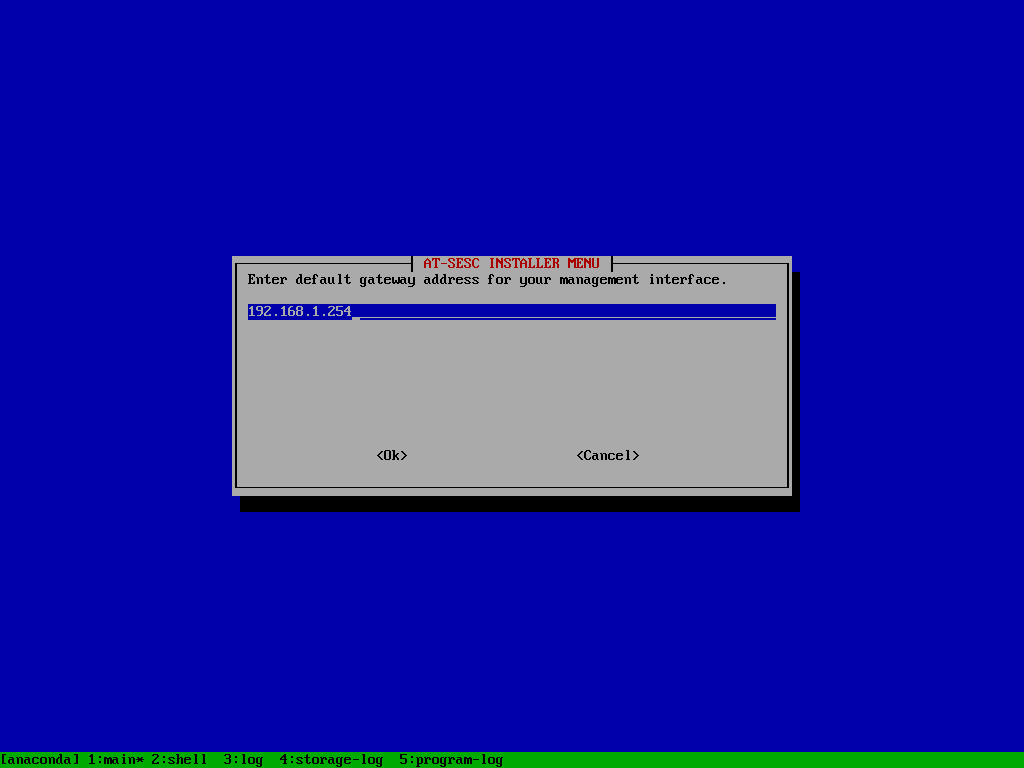

  8. デフォルトゲートウェイを設定します。

    デフォルトゲートウェイを入力し、「OK」を選択します。
    「Cancel」を選択すると、インターフェース選択画面に戻ります。

    Note - 間違った形式のアドレスを入力した場合はインターフェース選択画面に戻ります。

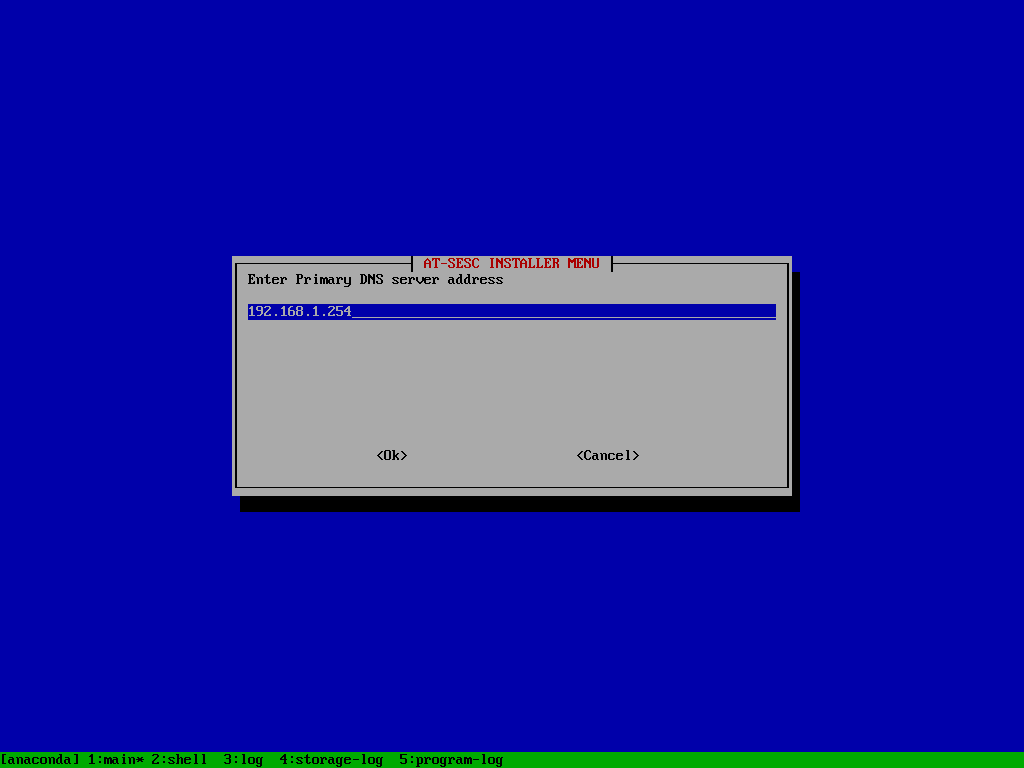

  9. プライマリーDNSサーバーアドレスを設定します。

    プライマリーDNSサーバーアドレスを入力し、「OK」を選択します。
    「Cancel」を選択すると、インターフェース選択画面に戻ります。

    Note - 間違った形式のアドレスを入力した場合はインターフェース選択画面に戻ります。
  10. セカンダリーDNSサーバーアドレスを設定します。

    セカンダリーDNSサーバーアドレスを入力し、「OK」を選択します。
    「Cancel」を選択すると、インターフェース選択画面に戻ります。

    Note - 間違った形式のアドレスを入力した場合はインターフェース選択画面に戻ります。

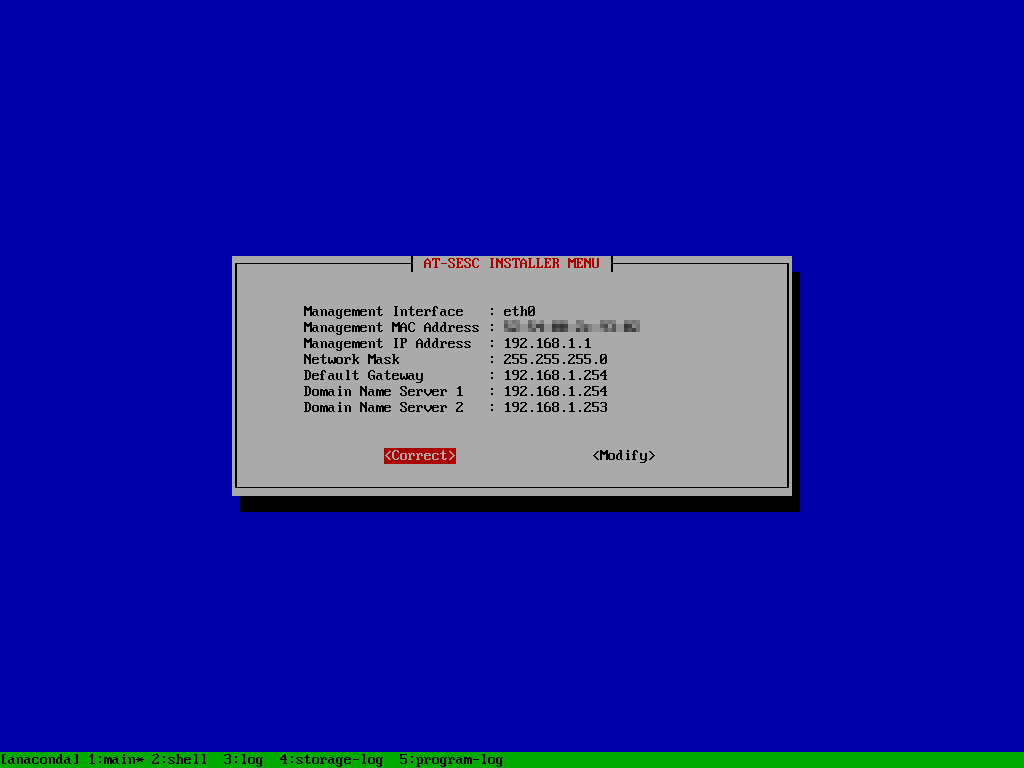

  11. 設定を確認します。

    ここまでの手順で設定した内容が画面に表示されますので、変更がなければ、DVDを取り出して、「Correct」を選択します。
    変更が必要な場合は、「Modify」を選択してインターフェース選択画面に戻ります。

  12. PCサーバーは再起動し、AT-SESCとして動作を開始します。
    Note - これ以降の設定は、設定用コンピューターのWebブラウザーで行います。キーボードやモニターは特に必要ではありません。
    Note - AT-SESCは、第三者が触れることができない場所に設置してください。



仮想環境にインストールする際のご注意



VMware vSphere ESXi 5.5（Hypervisor）



VMware vSphere ESXi 6.0（Hypervisor）
