設定例/OpenFlowによるデバイスの制御

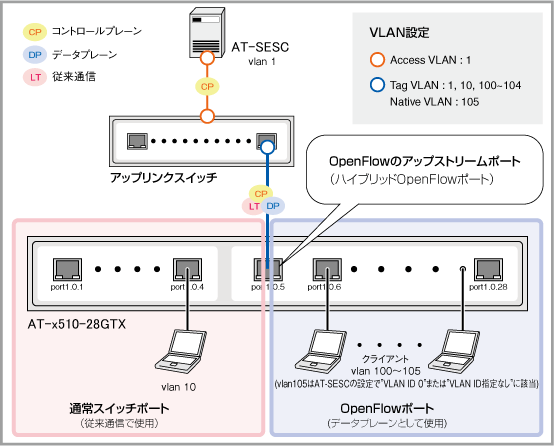

OpenFlowの基本設定例

Note

本機能を使用するにはライセンスが必要です。

OpenFlowスイッチの設定手順

1. OpenFlowとの併用が未サポートのVCS機能を無効化します。

   awplus(config)# no stack 1 enable ↓


   Note

   VCS機能を無効化した後は設定を保存し、機器を再起動してください。



2. OpenFlowポートでパケット転送に使用するVLANを作成します。

   awplus(config)# vlan database ↓
   awplus(config-vlan)# vlan 100-104 ↓



3. 通常スイッチポートでパケット転送に使用するVLANを作成します。

   awplus(config-vlan)# vlan 10 ↓



4. OpenFlowの内部制御用VLANに割り当てるVLANを作成し、割り当てます。

   awplus(config-vlan)# vlan 4090 ↓
   awplus(config)# openflow native vlan 4090 ↓



5. コントローラーとの通信（コントロールプレーン）で使用するVLANにIPアドレスを設定します。

   awplus(config)# interface vlan1 ↓
   awplus(config-if)# ip address 192.168.1.1/24 ↓



6. OpenFlowコントローラー（AT-SESC）のIPアドレスとTCPポート番号を指定します。

   awplus(config)# openflow controller oc1 tcp 192.168.1.10 6653 ↓



7. 通常スイッチポートにVLANを割り当てます。

   awplus(config)# interface port1.0.1-1.0.4 ↓
   awplus(config-if)# switchport access vlan 10 ↓



8. ポート1.0.5～1.0.28を通常スイッチポートからOpenFlowポートに変更します。
   また、OpenFlowポートでの併用が未サポートのMACアドレススラッシングプロテクションを無効化します。

   awplus(config)# interface port1.0.5-1.0.28 ↓
   awplus(config-if)# openflow ↓
   awplus(config-if)# thrash-limiting action none ↓



9. OpenFlowポートから制御パケットが送出されないよう、下記の設定を行います。

   表 3：設定データ


   項目名	設定する情報
   システム全体	RSTP、MLD Snoopingを無効化
   OpenFlowポートでパケット転送に使用するVLAN	MLD Snoopingを無効化
   OpenFlowの内部制御用VLAN	IGMP Snoopingのトポロジー変更時Query要求機能とMLD Snoopingを無効化



   awplus(config)# no spanning-tree rstp enable ↓
   awplus(config)# no ipv6 mld snooping ↓
   ↓
   awplus(config)# interface vlan100-104 ↓
   awplus(config-if)# no ipv6 mld snooping ↓
   ↓
   awplus(config)# interface vlan4090 ↓
   awplus(config-if)# no ip igmp snooping tcn query solicit ↓
   awplus(config-if)# no ipv6 mld snooping ↓


   Note

   筐体でLDF機能を有効にしている場合は、全OpenFlowポート上でLDFを無効に設定してください。



10. アップストリームポートとして使用するポート1.0.5をタグ付きポートに設定し、コントロールプレーン用VLANと通常ポート用VLANを追加します。
    また、イングレスフィルタリングを無効にして、その他の任意のVLANタグを受信できるようにします。

    awplus(config)# interface port1.0.5 ↓ ↓
    awplus(config-if)# switchport mode trunk ingress-filter disable ↓ ↓
    awplus(config-if)# switchport trunk allowed vlan add 1,10 ↓ ↓

    設定完了後、機器を再起動します。


    awplus# write memory ↓
    awplus# reboot ↓
    reboot system? (y/n): y ↓


AT-SESCの設定手順

1. ネットワークの登録

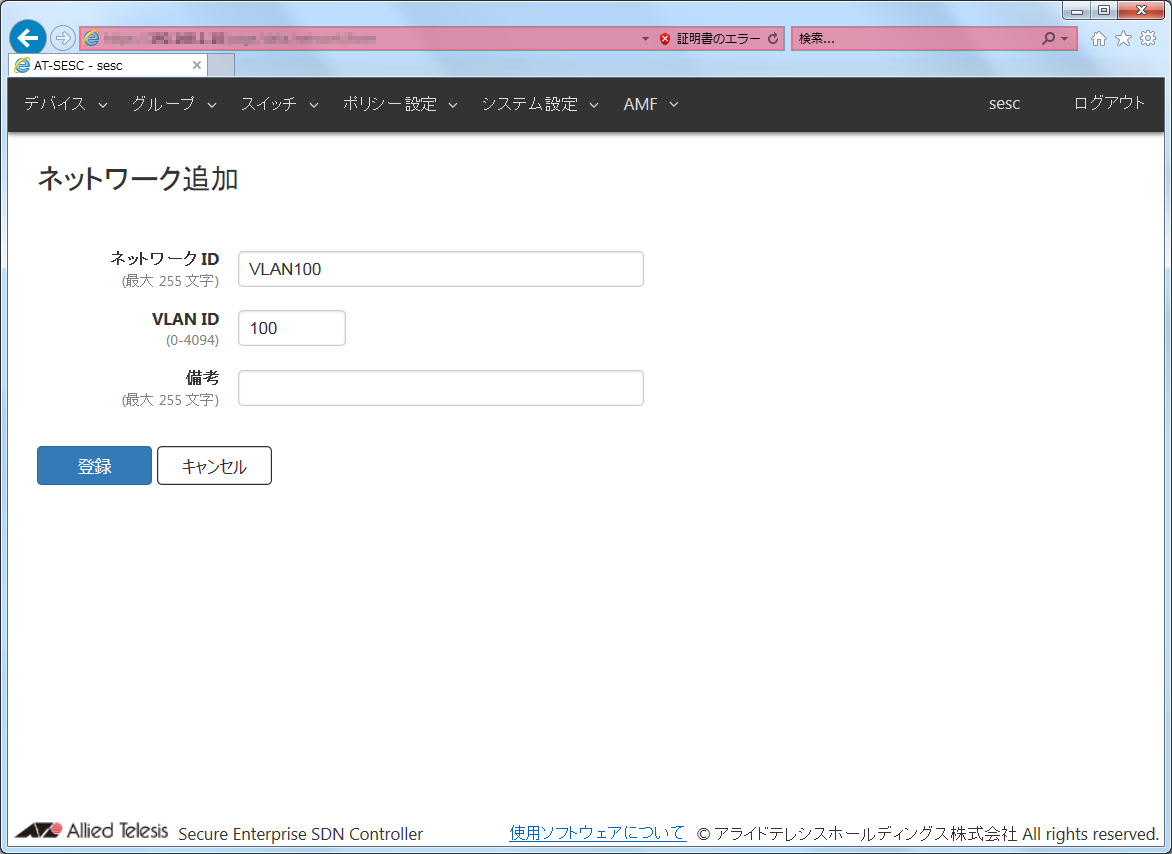

   「ポリシー設定」/「ネットワーク一覧」画面から「ネットワーク追加」画面を開き、デバイスにアサインするネットワークを登録します。
   ネットワーク ID、VLAN IDを入力して、「登録」ボタンをクリックします。

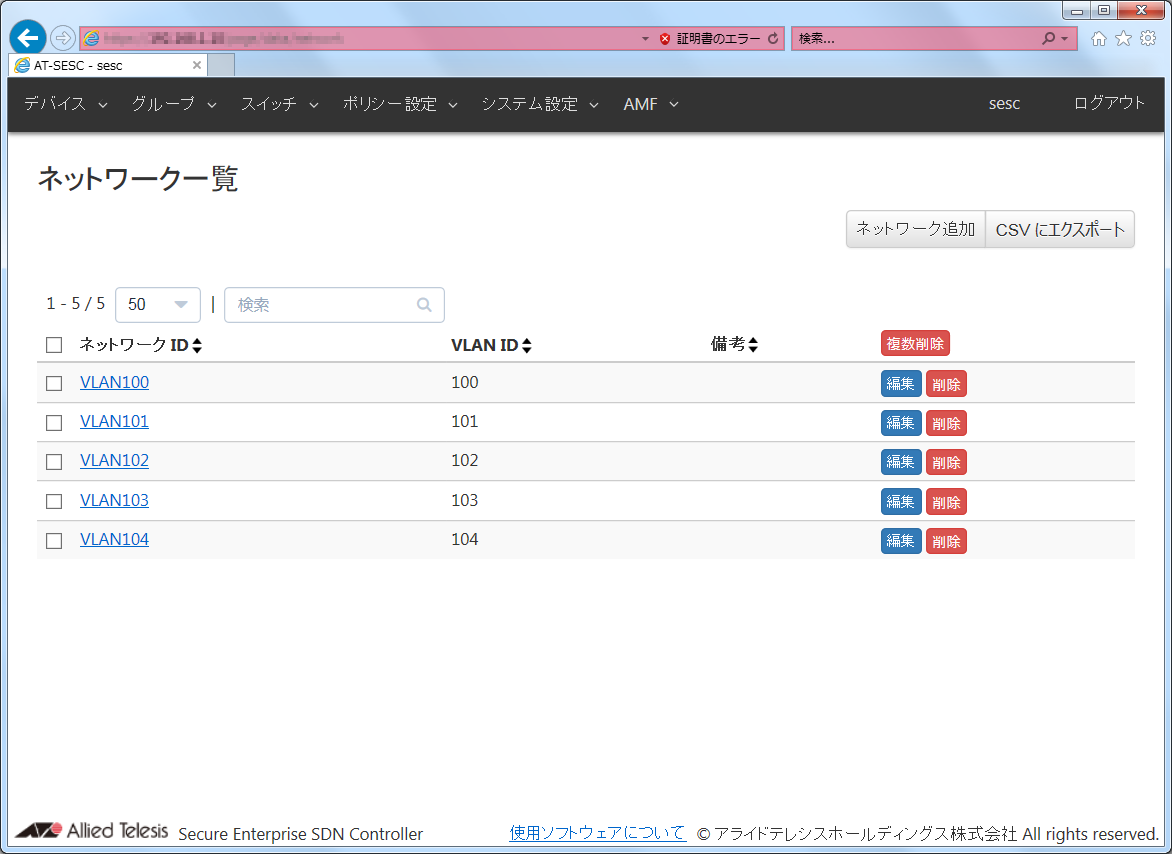

   追加したネットワークは「ポリシー設定」/「ネットワーク一覧」画面に表示されます。






2. デバイスの登録

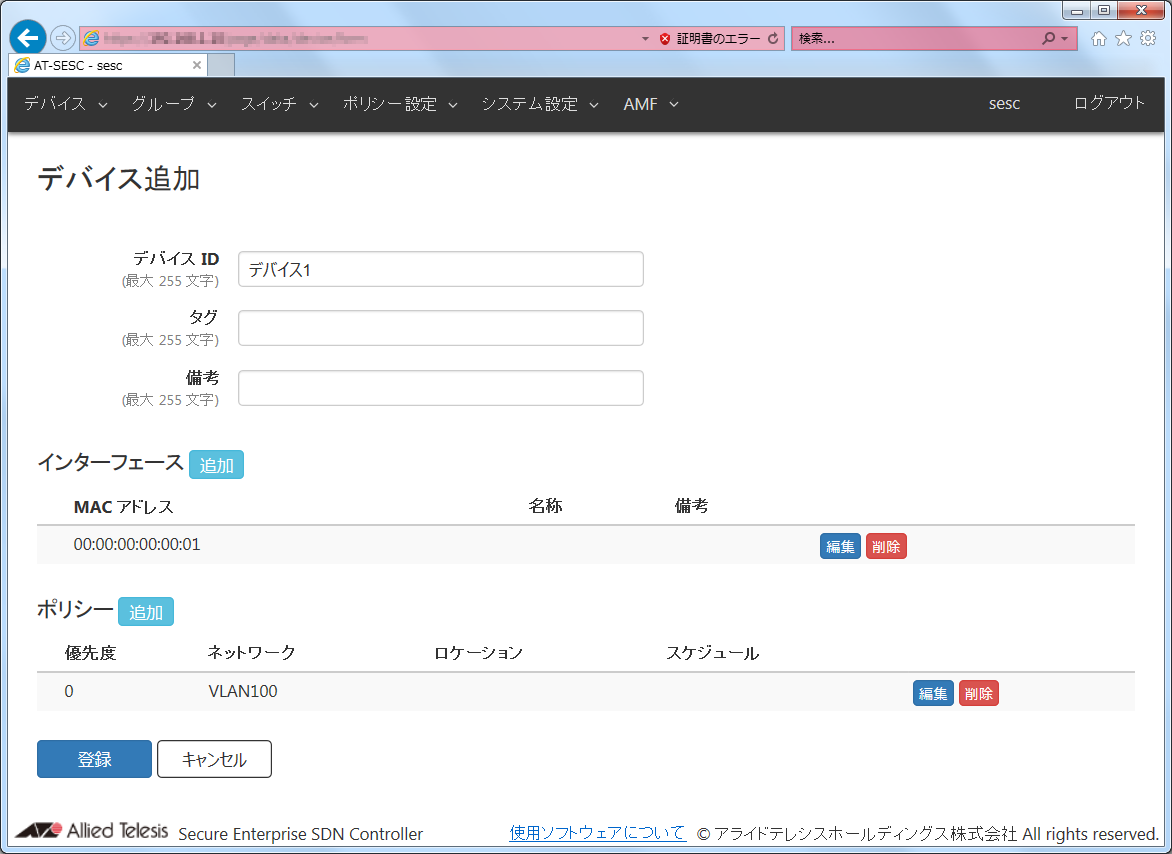

   「デバイス」/「デバイス一覧」画面から「デバイス追加」画面を開き、デバイスを登録します。

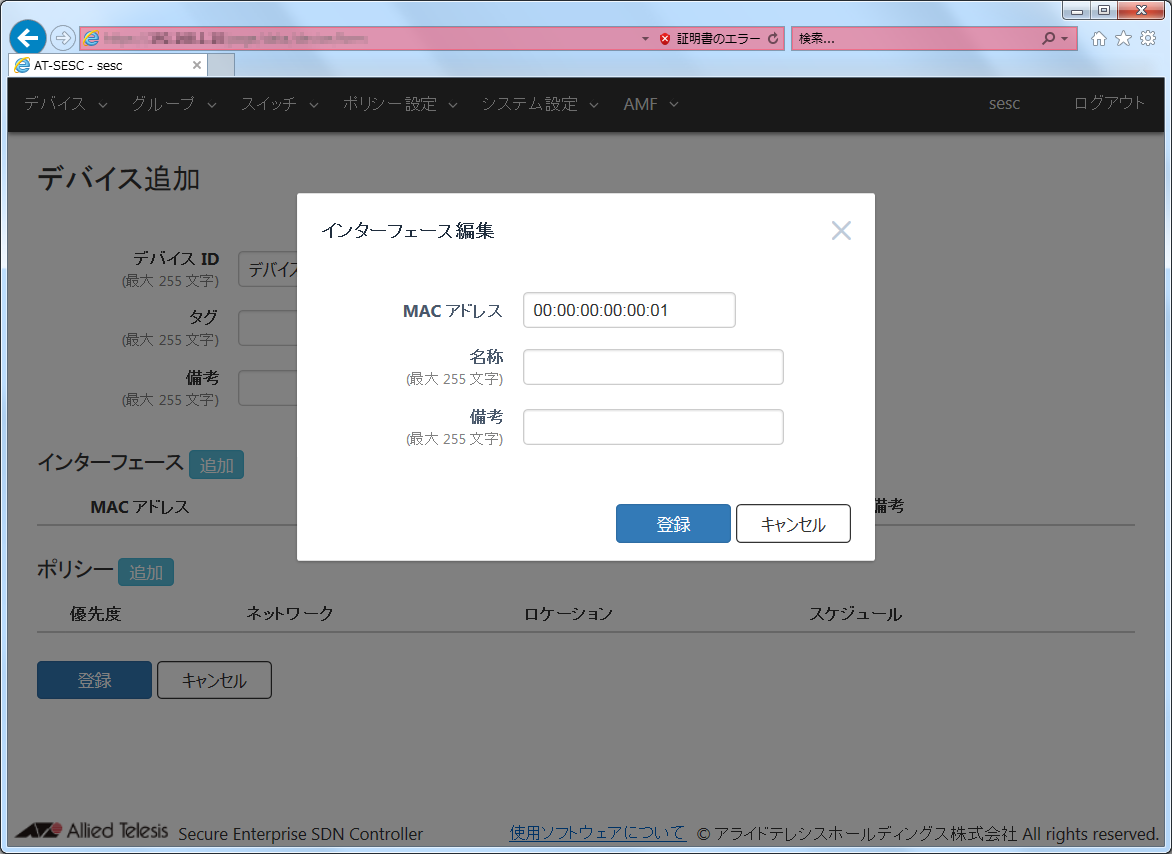

   デバイス IDを入力後、インターフェースの「追加」ボタンをクリックして、「インターフェース編集」ダイアログを開きます。
   デバイスのMACアドレスを入力し、「登録」ボタンをクリックします。

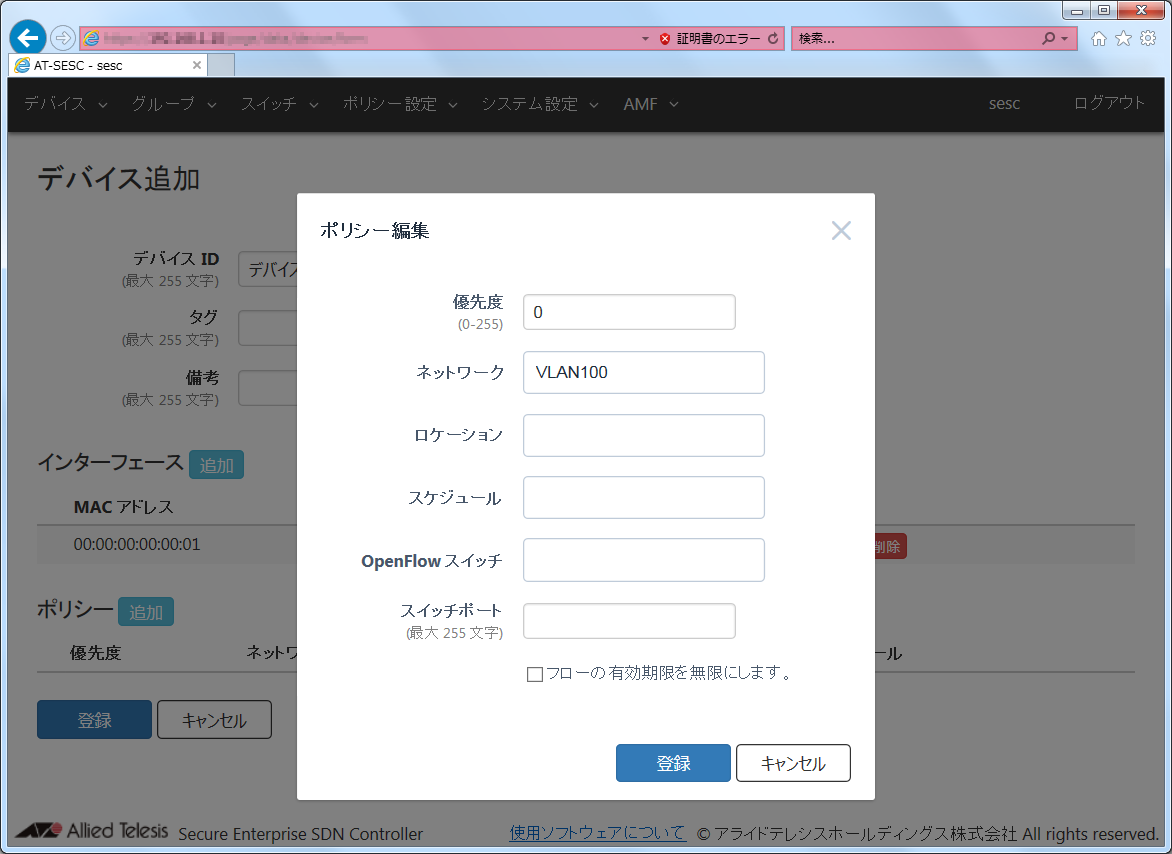

   ポリシーの「追加」ボタンをクリックし、デバイスにアサインするネットワークを指定します。
   優先度を入力し、ドロップダウンリストからアサインするネットワークを選択して、「登録」ボタンをクリックします。





   インターフェースとポリシーを追加して、「登録」ボタンをクリックします。

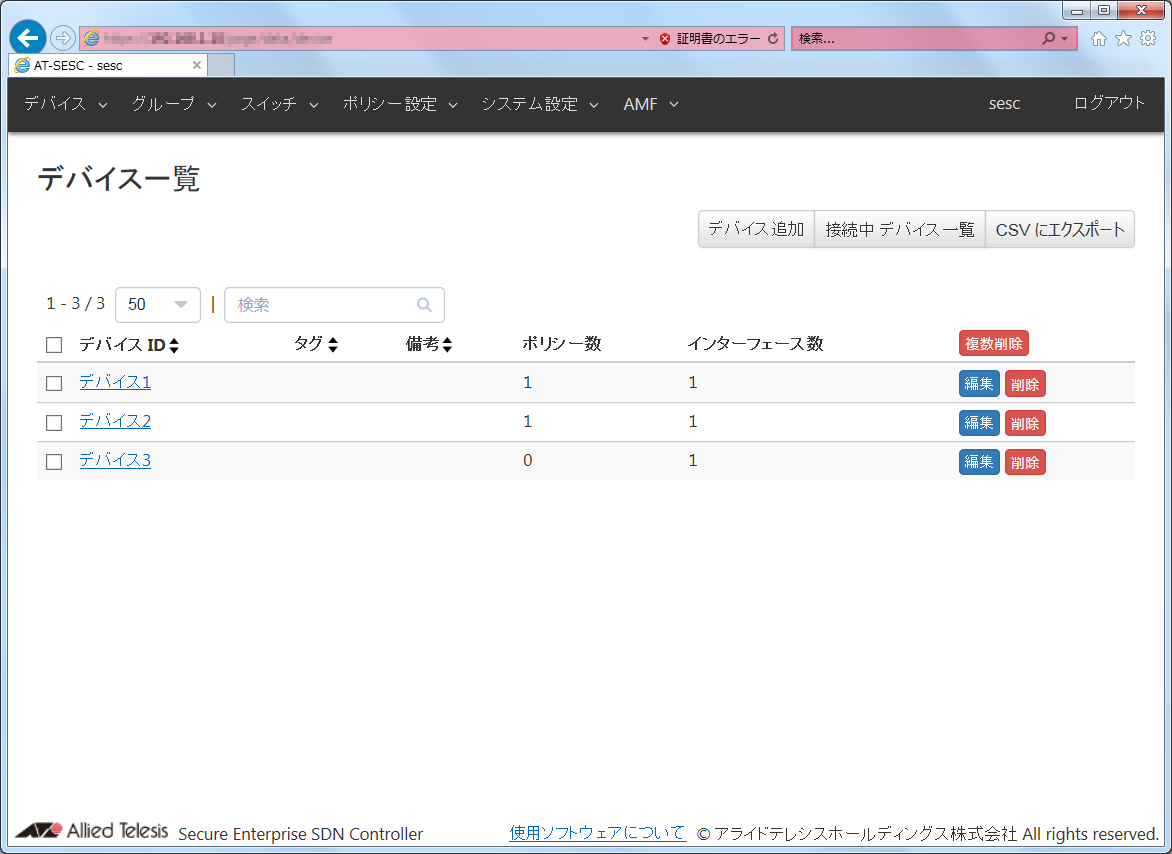

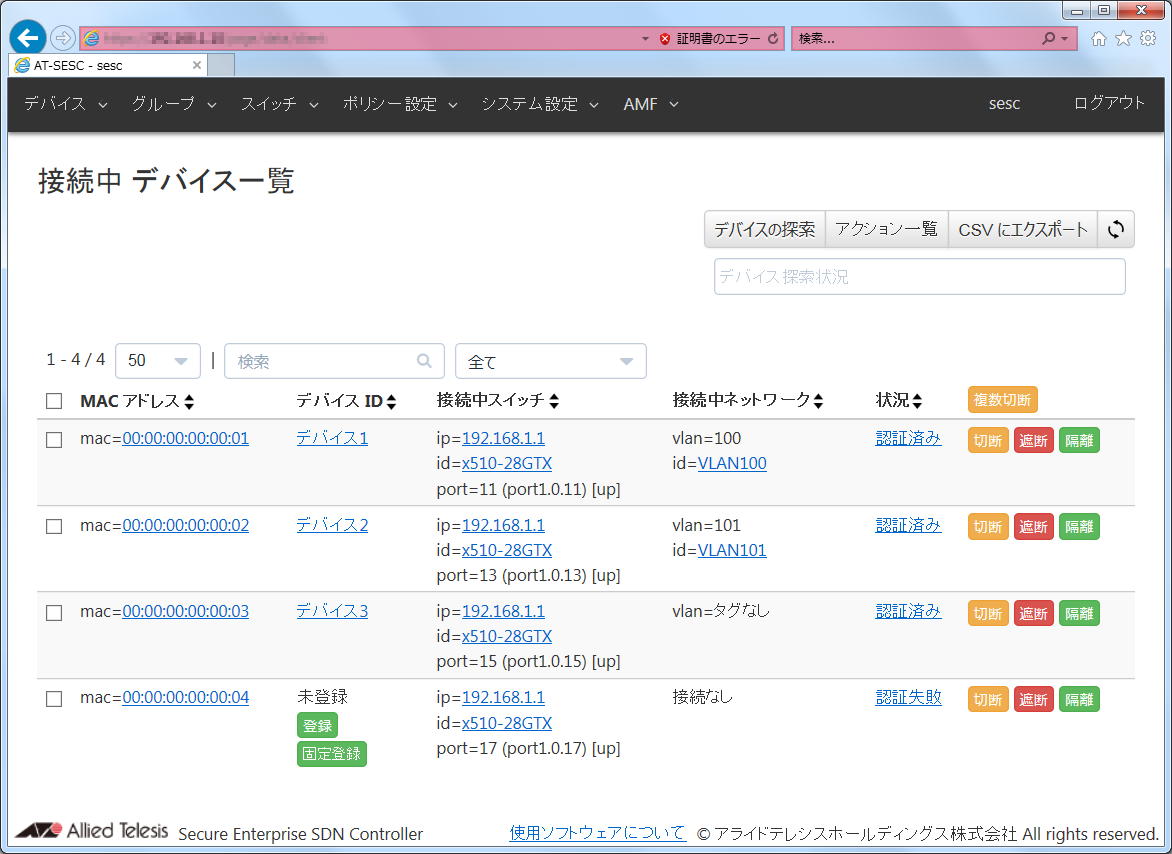

   追加したデバイスは「デバイス」/「デバイス一覧」画面に表示されます。






3. OpenFlowスイッチの登録
   AT-SESCとOpenFlowスイッチをネットワークに接続します。

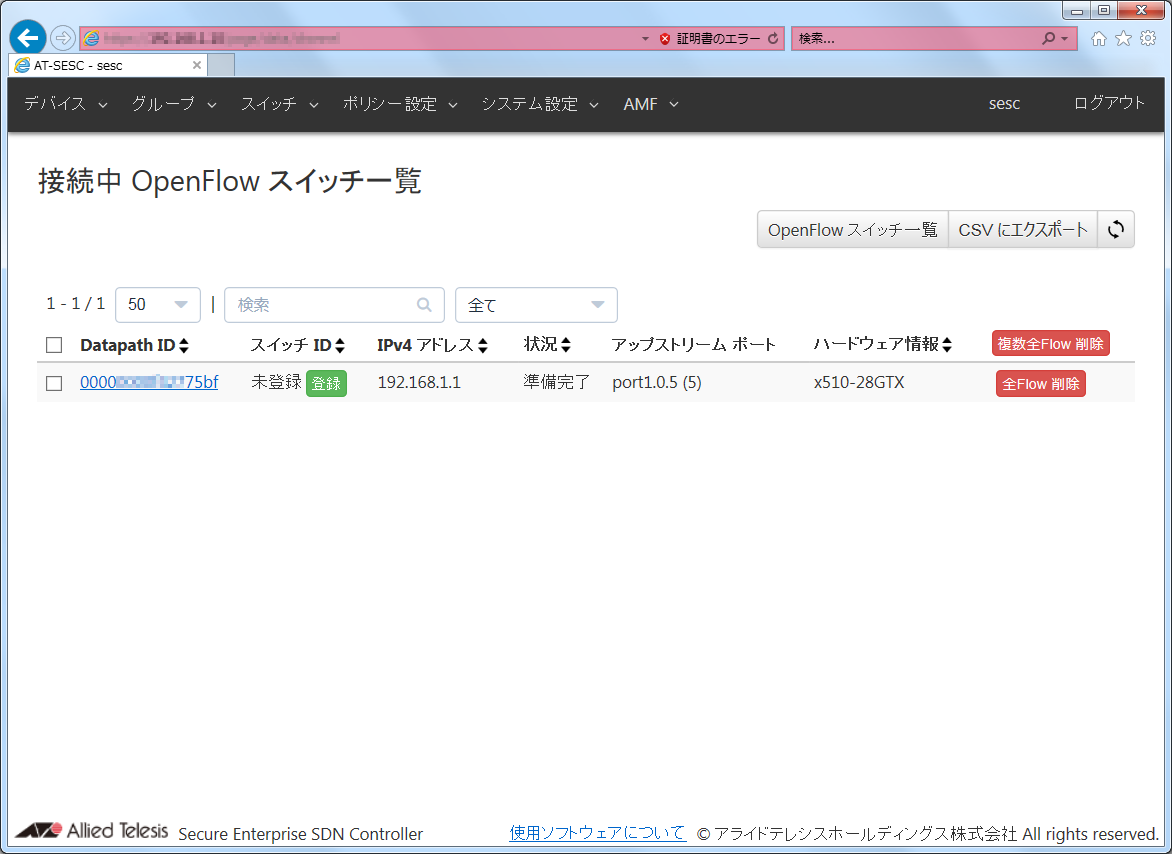

   AT-SESCとOpenFlowスイッチ間のセッションが確立すると、「スイッチ」/「接続中 OpenFlow スイッチ一覧」画面に接続されたOpenFlowスイッチが表示されます。

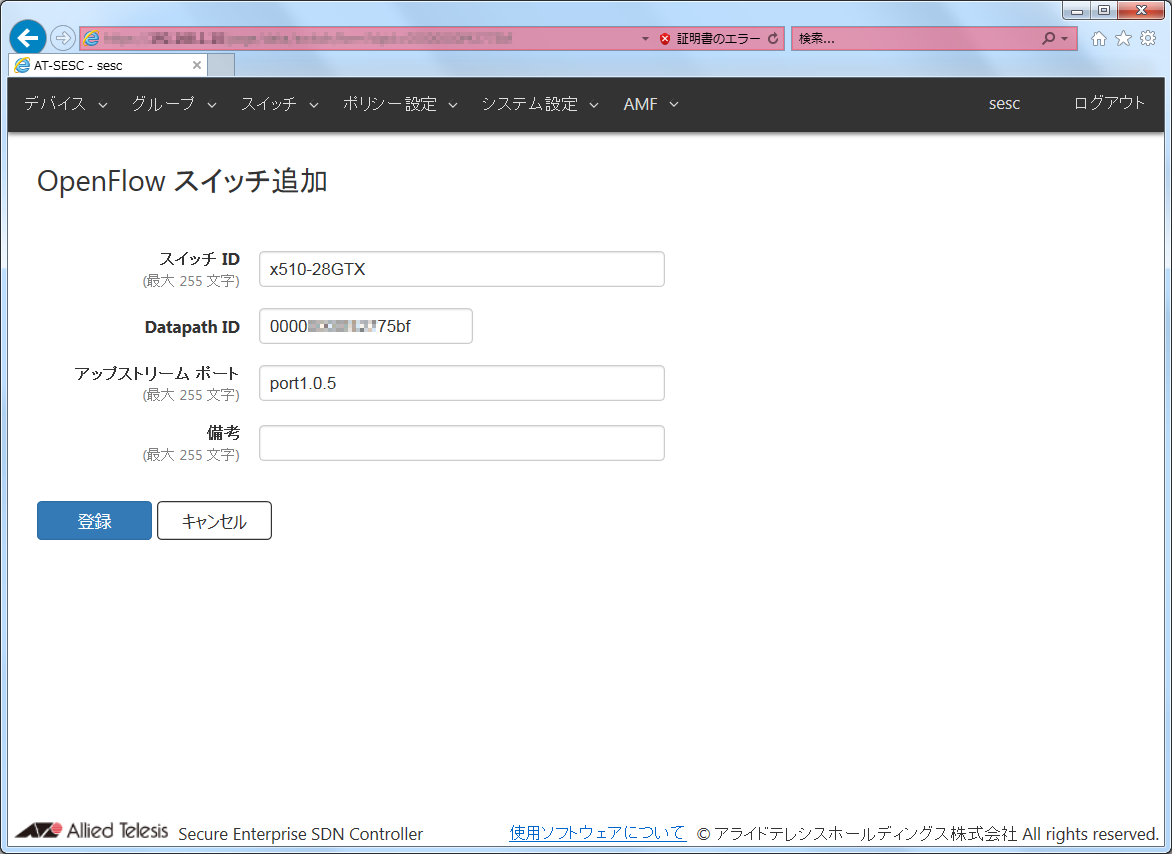

   スイッチIDの「登録」ボタンをクリックし、「OpenFlowスイッチ追加」画面を開きます。
   変更する事項がなければ、そのまま「登録」ボタンをクリックします。

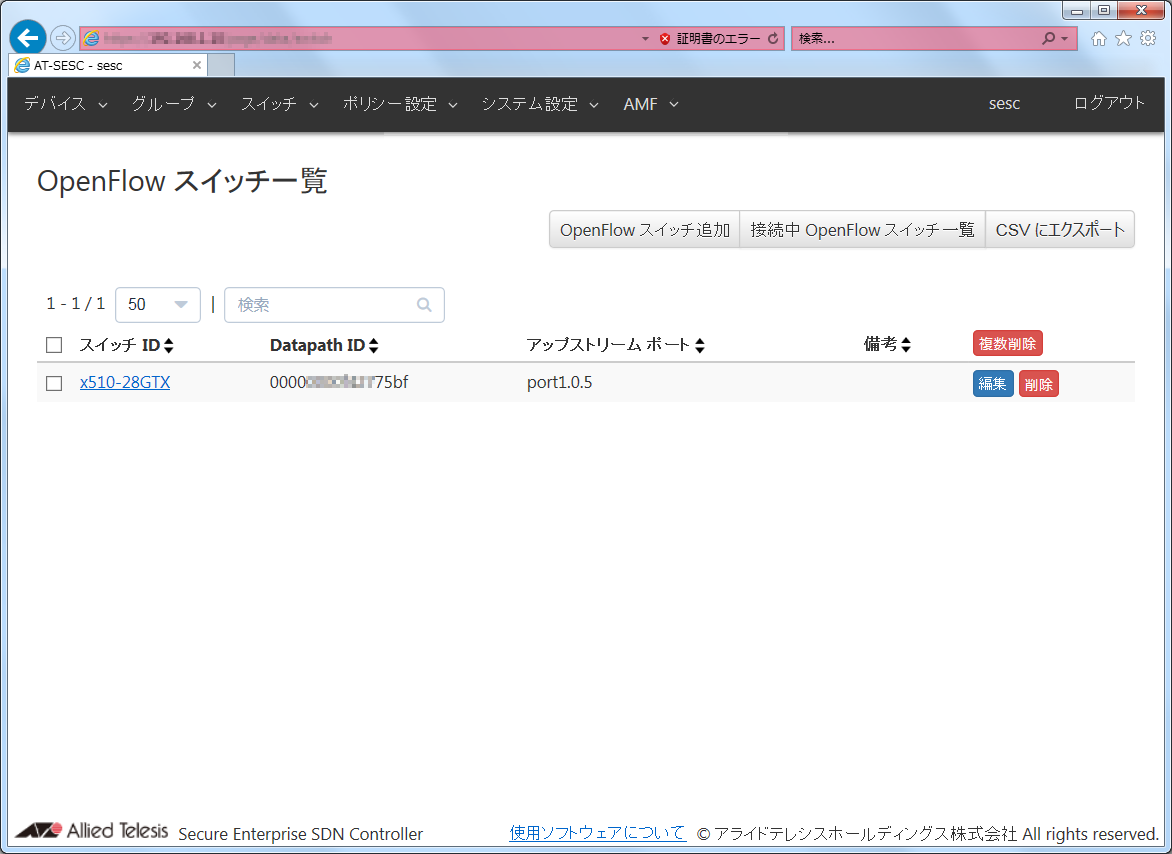

   追加したOpenFlowスイッチは「スイッチ」/「OpenFlow スイッチ一覧」画面に表示されます。







   Note

   ロケーション認証およびOpenFlowスイッチ認証を行わない場合は、OpenFlowスイッチの登録は必須ではありません。

OpenFlowスイッチ設定（AT-x510-28GTX）

! no stack 1 enable ! no spanning-tree rstp enable ! no ipv6 mld snooping ! vlan database vlan 100-104 vlan 4090 ! openflow controller oc1 tcp 192.168.1.10 6653 openflow native vlan 4090 ! interface port1.0.1-1.0.4 switchport access vlan 10 ! interface port1.0.5-1.0.28 openflow thrash-limiting action none ! interface vlan1 ip address 192.168.1.1/24 ! interface vlan100-104 no ipv6 mld snooping ! interface vlan4090 no ip igmp snooping tcn query solicit no ipv6 mld snooping !
