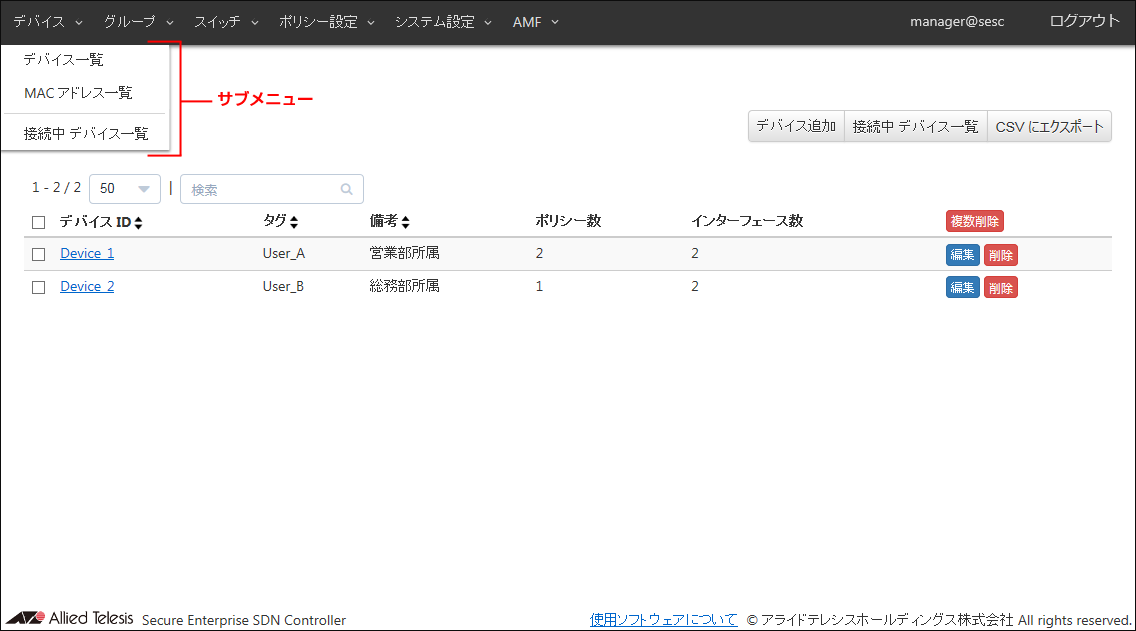

ナビゲーションメニュー


一覧の検索と並べ替え

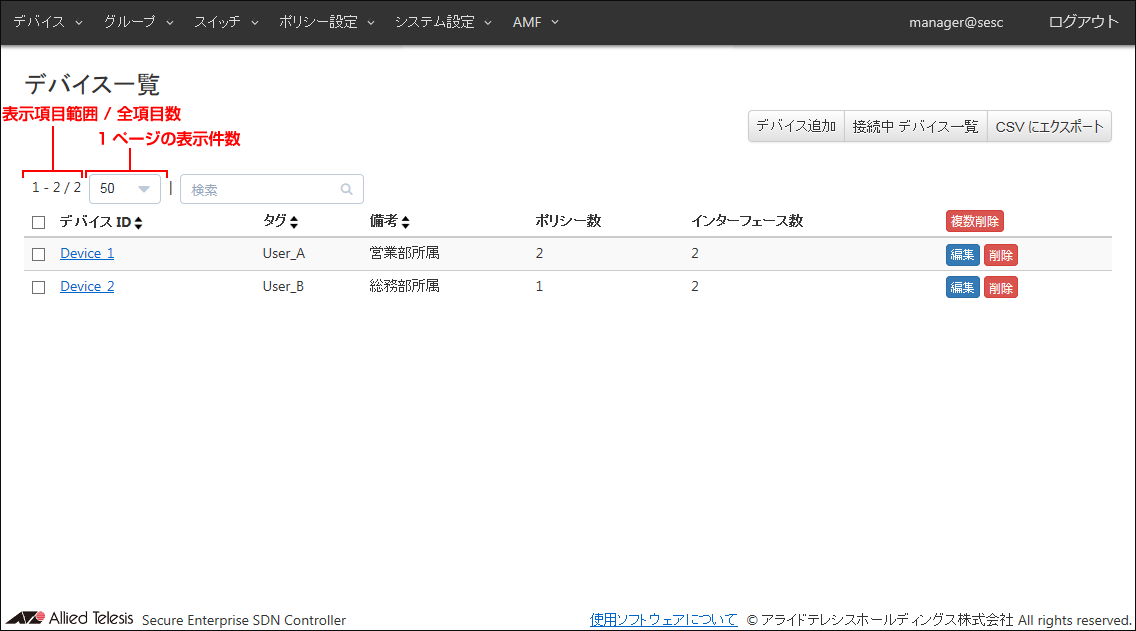

次のページには、一覧の表示項目の絞り込みや並べ替えを行うためのコントロールが用意されています。


各ページの検索、絞り込み、並べ替えの対象となる項目は次のとおりです。

表 1：検索・絞り込み・並べ替え対象項目
画面
項目
検索
絞り込み
並べ替え
備考
「デバイス」/「デバイス一覧」画面 デバイス ID ○ － ○
タグ ○ － ○
備考 ○ － ○
ポリシー数 × － ×
インターフェース数 × － ×
インターフェース：MAC アドレス※ × － × ※　一覧には表示されない。
インターフェース：名称※ × － × ※　一覧には表示されない。
インターフェース：備考※ × － × ※　一覧には表示されない。
「デバイス」/「MAC アドレス一覧」画面 MAC アドレス ○ － ○
名称 ○ － ○
デバイス ID ○ － ○
備考 ○ － ○
デバイス：タグ※ × － × ※　一覧には表示されない。
デバイス：備考※ × － × ※　一覧には表示されない。
「デバイス」/「接続中 デバイス一覧」画面 MAC アドレス △※ － ○ ※　検索対象は「mac=」以降の文字列と「ip=」以降の文字列のみ。
デバイス ID △※1 － △※2 ※1　検索にて「未登録」は対象外。未認証グループとして接続または検出されている場合は、検索対象は「group=」以降の文字列のみ。
※2　並べ替えは、「未登録」→「未認証グループID」→「空欄」→「デバイス ID」の順を昇順とする。
接続中スイッチ △※1 － △※2 ※1　検索対象は、OpenFlowスイッチでは「ip=」以降のIPv4アドレス、「port=」以降のスイッチポート番号とカッコ内のOpenFlowポート番号の文字列とポートのリンクステータスのみ。AMFノードでは「id=」以降の文字列と「port=」以降のカッコ内のスイッチポート番号の文字列。
※2　並べ替えの対象は、OpenFlowスイッチでは「ip=」以降の文字列、AMFノードでは「id=」以降の文字列のみ。「port=」以降の文字列による並べ替えは対象外。
接続中ネットワーク △※1 － △※2 ※1　検索対象は「vlan=」以降のVLAN IDと「id=」以降のネットワークIDの文字列のみ。「タグなし・接続なし」を除く。
※2　並べ替えは、「接続なし」→「空欄」→「vlan=タグなし」→「vlan=1～4094」の順を昇順とする。ネットワークIDによる並べ替えは対象外。

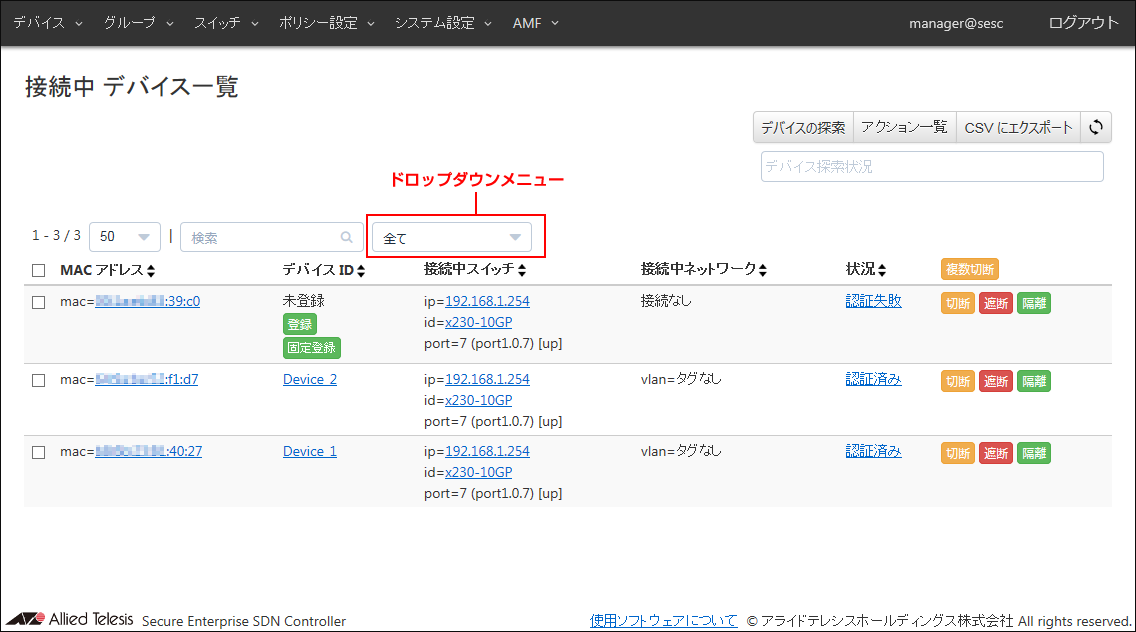

状況 × ○ △※ ※　並べ替えは、「認証済み」→「遮断中」→「リンクダウン」→「隔離中」→「認証失敗」→「検出」→「IPフィルター」の順を昇順とする。
「グループ」/「未認証グループ一覧」画面 グループ ID ○ － ○
有効 × － ×
備考 ○ － ○
ポリシー数 × － ×
「スイッチ」/「OpenFlow スイッチ一覧」画面 スイッチ ID ○ － ○
Datapath ID ○ － ○
アップストリーム ポート ○ － ○
アカウントグループ ID ○ － ○
備考 ○ － ○
「スイッチ」/「接続中 OpenFlow スイッチ一覧」画面 Datapath ID ○ － ○
スイッチ ID △※ － ○ ※　未登録は検索対象外。
IPv4 アドレス ○ － ○
状況 × ○ △※ ※　並べ替えは、「調整中」→「更新中」→「準備完了」の順を昇順とする。
アップストリーム ポート △※ － × ※　検索対象はカッコの前のスイッチポート番号とカッコ内のOpenFlowポート番号の文字列のみ。
ハードウェア情報 ○ － ○
「スイッチ」/「AMF メンバー 一覧」画面 名称 ○ － ○
アカウントグループ ID ○ － ○
備考 ○ － ○
「スイッチ」/「接続中 AMF メンバー 一覧」画面 名称 ○ － ○
登録状況 × － ×
ドメイン名 ○ － ○
最終更新日時 ○ － ○
「ポリシー設定」/「ネットワーク一覧」画面 ネットワーク ID ○ － ○
VLAN ID ○ － ○
備考 ○ － ○
「ポリシー設定」/「ロケーション一覧」画面 ロケーション ID ○ － ○
備考 ○ － ○
スイッチ数 × － ×
「ポリシー設定」/「スケジュール一覧」画面 スケジュール ID ○ － ○
開始日時 ○ － ○
終了日時 ○ － ○
備考 ○ － ○
「ポリシー設定」/「アクション一覧」画面 アクション ID ○ － ○
優先度 ○ － ○
条件 △※ － × ※　検索対象は「mac=」「ip=」「device-name=」「tag=」「location=」「switch=」「network=」以降の文字列のみ。
アクション (OpenFlow/AMF) △ ※1 － △※2 ※1　検索対象は「通過(許可) ->」「破棄(遮断) ->」「隔離 ->」以降の文字列のみ。後続のAMFアクションは検索対象外。
※2　並べ替えは、「通過(許可)」→「破棄(遮断)」→「隔離」→「ログ」の順を昇順とする。後続のAMFアクションによる並べ替えは対象外。
実行者 ○ － ○
原因 ○ － ○
「システム設定」/「アカウント一覧」画面 アカウント名 － － ○
アカウントグループ ID － － ○
「システム設定」/「アカウントグループ一覧」画面 アカウントグループ ID ○ － ○
備考 ○ － ○
「システム設定」/「システム情報」画面 名前 ○ － △※ ※　並べ替えは昇順→降順の順の切り替え。初期状態の順に戻す場合は本画面を再読み込みする。
シリアル番号 / 有効期限 ○ － △※ ※　並べ替えは昇順→降順の順の切り替え。初期状態の順に戻す場合は本画面を再読み込みする。
スイッチ数 ○ － △※ ※　並べ替えは昇順→降順の順の切り替え。初期状態の順に戻す場合は本画面を再読み込みする。
「システム設定」/「アクションログ」画面 期間 ○ － －
MAC アドレス ○ － －
デバイス IPv4 アドレス ○ － －
デバイスタグ ○ － －
アクションの実行者 ○ － －
状況 － ○ －

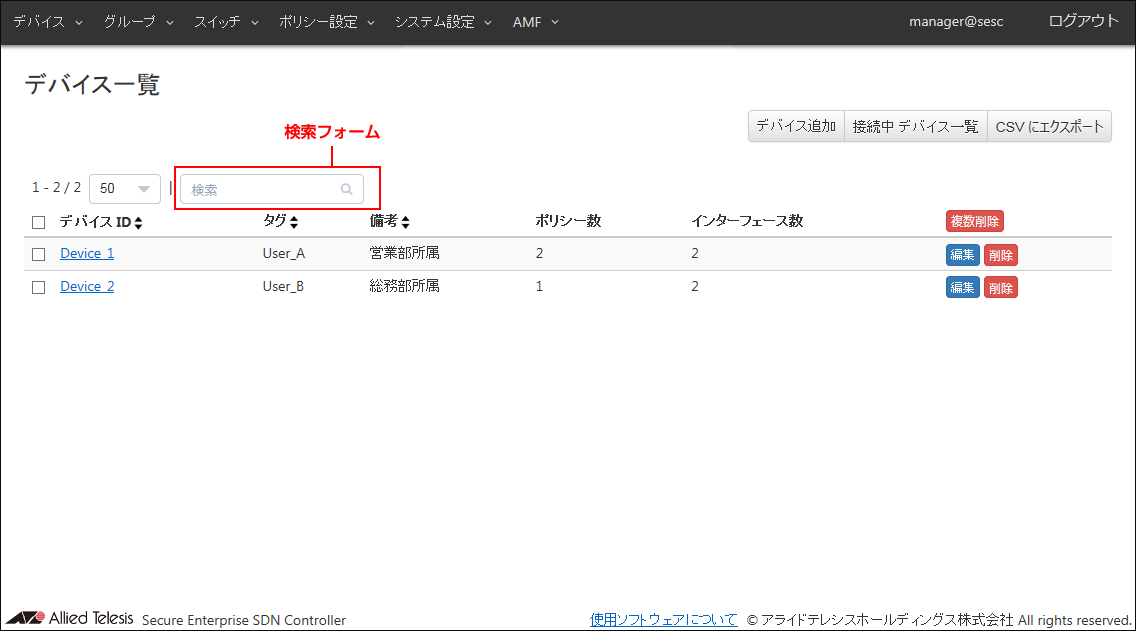

検索


並べ替え

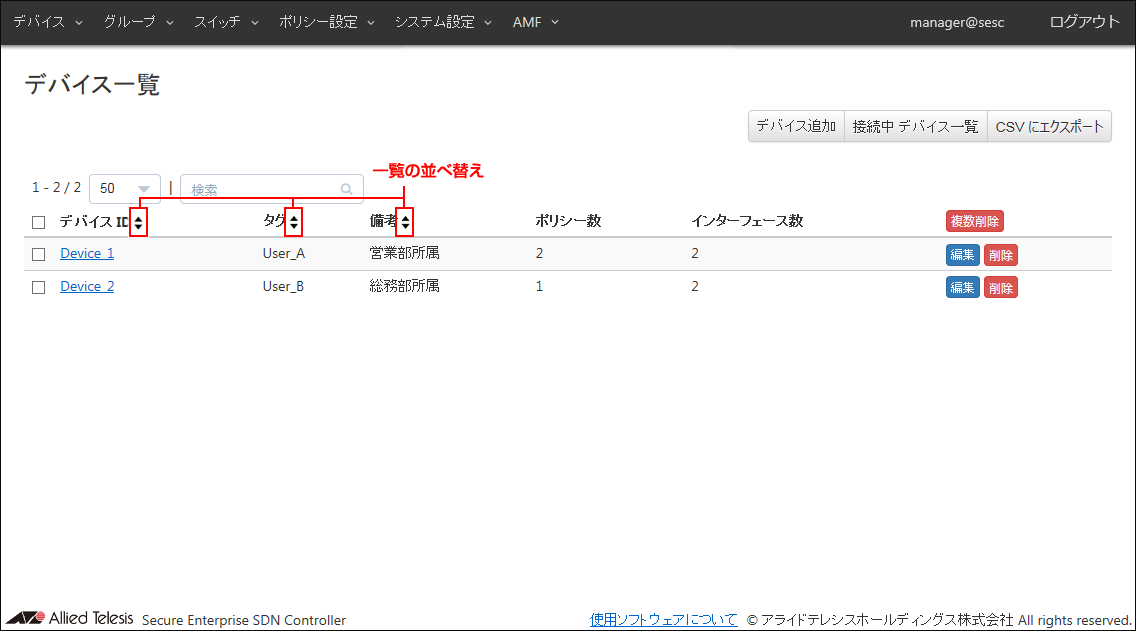

一覧の項目名の横のボタンをクリックすることで、選択した項目の順に並べ替えることができます。


並べ替えの順番

同じボタンをクリックするたびに、昇順→降順→初期状態の順に切り替えることができます。


設定の適用

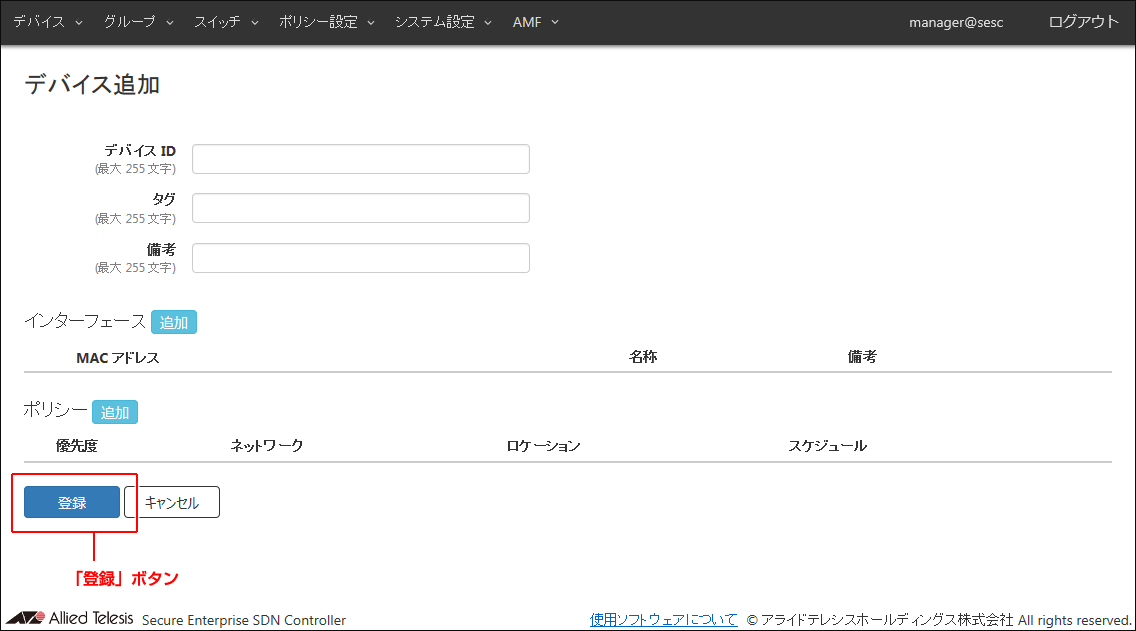

各々の設定画面には「登録」ボタンがあります。各々の設定画面で設定内容を入力したら、画面を移動する前に必ず「登録」ボタンをクリックしてください。
「登録」ボタンをクリックすると、現在の設定画面における設定内容は直ちに適用されます。
Note
ステータスのみを表示する設定画面など、「登録」ボタンを持たない画面もあります。



AT-SESCにて使用しているソフトウェアについて

画面下部の「使用ソフトウェアについて」をクリックすると、本製品で使用しているソフトウェアの名前とライセンス情報を表示することができます。
