[index] CentreCOM 8700SLシリーズ コマンドリファレンス 2.9

ファイアウォール/概要・基本設定

備考：フィーチャーライセンス AT-FL-02またはAT-FL-02-B が必要

  - 基本設定
   - インターフェースと基本ルール
    - ICMPパケットの扱い
    - 本体インターフェース宛ての通信
  - ルールの追加
   - ルール設定時の注意事項
   - トラフィックを制限する
   - アクセスを許可する
   - インターフェースNAT
    - スタティックNAT
    - ダイナミックNAT
    - ダイナミックENAT
    - スタティックENAT
   - ルールNAT
    - スタンダードNAT
    - エンハンストNAT
    - リバースNAT
    - ダブルNAT
    - ルールNATのまとめ
   - アクセスリストによるルール
   - RADIUSサーバーを利用したルール
    - 許可・拒否の決定基準
   - ルールの時間制限
   - ルールの確認・修正・削除
   - ルールの処理順序
  - ファイアウォールの動作監視
   - ログ
   - イベント通知
   - トリガー
   - アカウンティング
   - デバッグオプション
   - セッションの確認
  - その他設定
  - 設定例

本製品には、IPトラフィックフローの開始・終了を認識し、これに応じて動的なパケットフィルタリングを行うステートフルインスペクション型のファイアウォールが搭載されています。ここでは、ファイアウォールの基本的な設定方法について説明します。

Note - ファイアウォールを使用するにはフィーチャーライセンスAT-FL-02またはAT-FL-02-Bが必要です。

Note - ファイアウォール機能は、CPUによるソフトウェア処理で実現されています。そのため、通常のハードウェアルーティング使用時に比べてパフォーマンスが低下します。スループットを重視する場合は、ハードウェアIPフィルターのご使用をお勧めします。一方、ファイアウォールの利点としては、最小限の設定で安全性の高いフィルタリングを行えること、ハードウェアIPフィルターよりも柔軟な設定が可能なこと、パケットのログがとれること、重大イベント発生時の自動通知が可能なことなどが挙げられます。

Note - ファイアウォールとハードウェアIPフィルターを同時に使用することはできません。ファイアウォールとソフトウェアIPフィルターの併用は可能です。

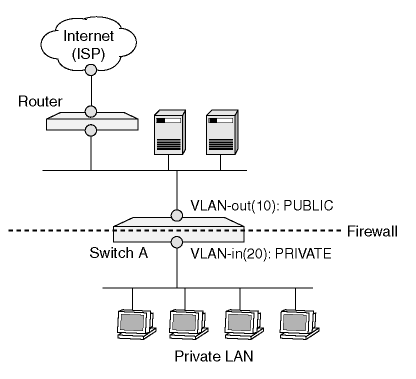

基本設定

1. ファイアウォール機能を有効にします。

   ENABLE FIREWALL ↓


2. ファイアウォールポリシーを作成します。ポリシー名は自由につけられます。

   CREATE FIREWALL POLICY=mynet ↓


3. ファイアウォールポリシーの適用対象となるIPインターフェースを指定します。内部側（vlan-in）をPRIVATE、外部側（vlan-out）をPUBLICに設定します。

   ADD FIREWALL POLICY=mynet INT=vlan-in TYPE=PRIVATE ↓
ADD FIREWALL POLICY=mynet INT=vlan-out TYPE=PUBLIC ↓


• ICMPパケットがファイアウォールを通過できるようにします。基本ルールでは、ICMPパケットはどちらの方向にもまったく転送されません（内部からのPingも通らないので注意してください）。

  ENABLE FIREWALL POLICY=mynet ICMP_F=PING,UNREACH ↓


• Identプロキシー機能をオフにして、外部メールサーバーなどとの通信がすばやく行われるようにします。

  DISABLE FIREWALL POLICY=mynet IDENTPROXY ↓


• 拒否したパケットのログをとりたい場合は、次のコマンドを実行します。

  ENABLE FIREWALL POLICY=mynet LOG=DENY ↓


• PUBLIC側をグローバルアドレス、PRIVATE側をプライベートアドレスで運用している場合は、ダイナミックENATを使うことによりPRIVATE側からPUBLIC側への通信が可能になります。

  ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan-in GBLINT=vlan-out ↓

インターフェースと基本ルール

• PRIVATE（内部）インターフェース：ファイアウォールで保護すべき内部ネットワーク側インターフェース。TYPE=PRIVATEでポリシーに追加されたインターフェースのこと

• PUBLIC（外部）インターフェース：ファイアウォールの外側に位置するインターフェース。TYPE=PUBLICでポリシーに追加されたインターフェースのこと

• その他のインターフェース：ファイアウォールの管理対象でないインターフェース


表 1：インターフェース間の通信可否（ICMPを除く）

送信元→宛先	PRIVATE	PUBLIC	その他
PRIVATE	○	○	×
PUBLIC	×	○	○
その他	×	○	○

• 拒否ルール：基本ルールでは素通しされるトラフィックを遮断する。通常PRIVATEインターフェースに設定する。

• 許可ルール：基本ルールでは遮断されるトラフィックを通過させる。通常PUBLICインターフェースに設定する。

• NATルール：ルールNATの変換ルールを定義する。

• NONATルール：（本来ならNATされるトラフィックに）NATを適用せず、そのまま転送する。


Note - 「その他」インターフェースに独自ルールを設定することはできません。

ICMPパケットの扱い

表 2：ICMPの通信可否（転送オフ時）

送信元→宛先	PRIVATE	PUBLIC	その他
PRIVATE	○	×	×
PUBLIC	×	○	○
その他	×	○	○

Note - ICMP転送オフ時、独自ルールでPROTOCOL=ALLを指定しても、ICMPは対象になりません。

表 3：ICMPの通信可否（転送オン時）

送信元→宛先	PRIVATE	PUBLIC	その他
PRIVATE	○	○	×
PUBLIC	○	○	○
その他	×	○	○

Note - ICMP転送オン時、拒否・許可ルールでPROTOCOL=ALLを指定しても、ICMPは対象になりません。NAT・NONATルールでPROTOCOL=ALLを指定した場合は、ICMPも対象になります。

Note - ICMPの転送をオンにしても、PRIVATE・その他間では転送されません（PRIVATE・その他間では、ICMPも含め、いっさい通信ができません）。

Note - ICMPは双方向とも通すか、まったく通さないかの設定しかできません。ファイアウォールの独自ルールでもICMPパケットの通過・拒否は制御できませんので、片側からのみ通すような設定をしたい場合はソフトウェアIPフィルターを併用してください。

本体インターフェース宛ての通信

表 4：インターフェース配下から本体インターフェース宛ての通信可否

送信元→宛先I/F	PRIVATE	PUBLIC	その他
PRIVATE	○	○	×
PUBLIC	×	×	×
その他	×	○	○

Note - 「その他」インターフェース配下から本体に対してTelnetが可能な点にご注意ください。

ルールの追加

ルール設定時の注意事項

1. 許可・拒否ルール（ACTION=ALLOWとACTION=DENY）

2. アクセスリストを使用したルール

3. NAT・NONATルール（ACTION=NATとACTION=NONAT）


トラフィックを制限する

ADD FIREWALL POLICY=mynet RULE=1 AC=DENY INT=vlan-in PROT=TCP PORT=135 ↓
ADD FIREWALL POLICY=mynet RULE=2 AC=DENY INT=vlan-in PROT=UDP PORT=135 ↓
ADD FIREWALL POLICY=mynet RULE=3 AC=DENY INT=vlan-in PROT=TCP PORT=137-139 ↓
ADD FIREWALL POLICY=mynet RULE=4 AC=DENY INT=vlan-in PROT=UDP PORT=137-139 ↓
ADD FIREWALL POLICY=mynet RULE=5 AC=DENY INT=vlan-in PROT=TCP PORT=445 ↓


ADD FIREWALL POLICY=mynet RULE=1 AC=DENY INT=vlan-in PROT=ALL REMOTEIP=10.1.1.0-10.1.1.255 ↓

Note - デフォルトではICMPはファイアウォールを通過しません。ICMPの転送を有効にするには、ENABLE FIREWALL POLICYコマンドのICMP_FORWARDINGオプションを使う必要があります。

ADD FIREWALL POLICY=mynet RULE=1 AC=DENY INT=vlan-in PROT=ALL IP=192.168.10.5 ↓

表 5

パラメーター	指定する内容
ACTION	内部から外部への転送を拒否するためDENYを指定します。
INTERFACE	内部（PRIVATE）インターフェースを指定します。
PROTOCOL	対象となるプロトコルを指定します。TCP、UDPを指定した場合はPORTの指定も必要です。ALLを指定した場合はICMPを除くすべてのIPパケットが対象となります。また、プロトコル番号による指定も可能です。
REMOTEIP	終点IPアドレス。パケットの宛先となる外部ホストのIPアドレスです（範囲指定可）。省略時はすべての終点IPアドレスが対象となります。
PORT	終点ポート番号。パケットの宛先となる外部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合にのみ必要です。
IP	始点IPアドレス。パケットの送信元となる内部ホストのIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象となります。
SOURCEPORT	始点ポート番号。パケットの送信元となる内部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります。

アクセスを許可する

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=vlan-out PROT=ALL IP=172.16.10.10 ↓

Note - PROTOCOL=ALLはすべてのIPプロトコルの意味ですが、ICMPは含まれません。ICMPについては「PROTOCOL=ALL」を指定していたとしても、別途ICMPの転送を有効にしておかないとファイアウォールを通過できません。ICMPの転送を有効にするには、ENABLE FIREWALL POLICYコマンドのICMP_FORWARDINGオプションを使う必要があります。

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=vlan-out PROT=TCP IP=172.16.10.5 PORT=80 ↓

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=vlan-out PROT=ALL REMOTEIP=10.10.10.1 ↓

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=vlan-out PROT=ALL GBLIP=172.16.10.2 IP=192.168.10.2 ↓


Note - この設定が機能するためには、あらかじめスタティックNATの設定が必要です。また、スタティックNATの設定だけでは、グローバル側からのパケットがファイアウォールの基本ルールで遮断されるため、前述のような許可ルールも必須です。詳細については後述する「スタティックNAT」をご覧ください。

ADD FIREWALL POLICY=mynet RULE=1 AC=ALLOW INT=vlan-out PROT=TCP GBLIP=172.16.10.2 GBLPORT=80 IP=192.168.10.2 PORT=80 ↓


表 6：NATを使っていない場合

パラメーター	指定する内容
ACTION	外部から内部への転送を許可するためALLOWを指定します。
INTERFACE	外部（PUBLIC）インターフェースを指定します。
PROTOCOL	対象となるプロトコルを指定します。TCP、UDPを指定した場合はPORTの指定も必要です。ALLを指定した場合はICMPを除くすべてのIPパケットが対象となります。また、プロトコル番号による指定も可能です。
IP	終点IPアドレス。パケットの宛先となる内部ホストのIPアドレスです（範囲指定可）。省略時はすべての終点IPアドレスが対象となります。
PORT	終点ポート番号。パケットの宛先となる内部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合にのみ必要です。
REMOTEIP	始点IPアドレス。パケットの送信元となる外部ホストのIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象となります。
SOURCEPORT	始点ポート番号。パケットの送信元となる外部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります。

表 7：NATを使っている場合

パラメーター	指定する内容
ACTION	外部から内部への転送を許可するためALLOWを指定します。
INTERFACE	外部（PUBLIC）インターフェースを指定します。
PROTOCOL	対象となるプロトコルを指定します。TCP、UDPを指定した場合はGBLPORT、PORTの指定も必要です。ALLを指定した場合はICMPを除くすべてのIPパケットが対象となります。また、プロトコル番号による指定も可能です。
IP	転送後の終点IPアドレス。パケットの最終的な宛先となるプライベートアドレスで、内部ホストに実際に割り当てられているアドレスを示します。GBLIPで指定したグローバルアドレス（外から見た終点IPアドレス）に対応するアドレスを指定してください。
PORT	転送後の終点ポート番号。パケットの最終的な宛先となるポート番号で、内部ホストの実際のポート番号です。PROTOCOLにTCPかUDPを指定した場合にのみ必要です。GBLPORTで指定したグローバル側ポート番号（外から見た終点ポート）に対応するポート番号を指定してください。
GBLIP	転送前の終点グローバルIPアドレス。外部から見た場合の終点IPアドレスです。NAT変換後のプライベートアドレス（最終的な宛先アドレス）はIPパラメーターで指定します。
GBLPORT	転送前の終点グローバルポート番号。外部から見た場合の終点ポート番号です。NAT変換後のプライベートポート番号（最終的な宛先ポート）はPORTパラメーターで指定します。
REMOTEIP	始点IPアドレス。パケットの送信元となる外部ホストのIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象となります。
SOURCEPORT	始点ポート番号。パケットの送信元となる外部ホストのポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります。

インターフェースNAT

Note - インターフェースNATとルールNATの両方を設定した場合、ルールNATのほうが優先的に適用されます。設定の見通しをよくするためにも、通常はどちらか一方のみをご使用ください。

• スタティックNAT

• ダイナミックNAT

• ダイナミックENAT

• スタティックENAT


スタティックNAT

ADD FIREWALL POLICY=net NAT=STANDARD INT=内IF GBLINT=外IF IP=内IP GBLIP=外IP ↓


• パケットを「内IF」から「外IF」に転送したとき、始点IPアドレスが「内IP」であれば「外IP」に書き換えます。


• パケットを「外IF」で受信したとき、終点IPアドレスが「外IP」であれば「内IP」に書き換えます。


Note - NAT用のIPアドレスとして、実インターフェースに割り当てられていないIPアドレスを指定した場合、本製品はNAT用IPアドレスへのARP Requestに自動的に応答します。この例では、「外IP」に対するARP requestを受信すると、「外IF」が自身のMACアドレスで応答します。

ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=外IF PROT=プロトコル IP=内IP GBLIP=外IP ↓

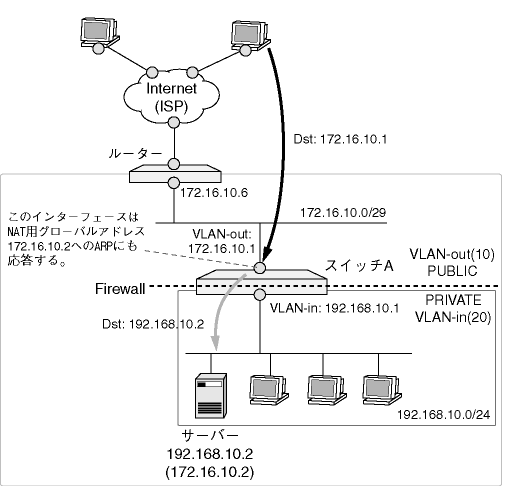

• ISPからアドレスブロック172.16.10.0/29（172.16.10.0〜172.16.10.7）を固定的に割り当てられています。アドレスは8個ですが、172.16.10.0（ネットワークアドレス）と172.16.10.7（ブロードキャストアドレス）は使用できないため、端末に設定できるアドレスは172.16.10.1〜172.16.10.6の6個となります。このうち、172.16.10.6はすでにルーターのLAN側（内側）インターフェースに割り当てられています。



  Note - これらのアドレスは実際にはプライベートアドレスですが、ここではグローバルアドレスであると仮定しています。



• ISPとはルーターによって接続されています。ルーターではアドレス変換やパケットフィルタリングを行わず、同ルーターのLAN側セグメントに接続したスイッチA（本製品）でファイアウォールを動作させ、ここでアクセス制御を行うものとします。


• スイッチAのWAN側（vlan-out）インターフェースには172.16.10.1を割り当てます。これで残るアドレスは172.16.10.2〜172.16.10.5の4個となります。これらのアドレスはサーバー用に使いますが、直接サーバーに割り当てることはせずに、スタティックNATを介して使用します。


• スイッチAのLAN側（vlan-in）インターフェースにはプライベートアドレス192.168.10.1を割り当て、クライアントはすべてプライベートアドレスで運用します。


• サーバーにもプライベートアドレスを設定し、スイッチAのLAN側セグメントに配置します。サーバーはルーター・スイッチAのあるセグメントに置くこともできますが、ファイアウォールで保護したいため、スイッチAの内側に配置しています。また、外部からアクセスさせるため、スタティックNATを使って外からはグローバルアドレスを持っているように見せかけます。変換ルールは次のとおりとします。


  • サーバー：192.168.10.2 → 172.16.10.2



• スイッチAのファイアウォールを利用して、外部からの不正アクセスを遮断しつつ、内部からは自由にインターネットへのアクセスができるようにします。


• ファイアウォールのダイナミックENAT機能を使用して、LAN側ネットワークのプライベートIPアドレスを、ISPから与えられたグローバルIPアドレスのうちの1つに変換します。これにより、LANに接続された複数のコンピューターからインターネットへの同時アクセスが可能になります。


1. VLANを作成します。

   CREATE VLAN=out VID=10 ↓
CREATE VLAN=in VID=20 ↓
ADD VLAN=out PORT=1 ↓
ADD VLAN=in PORT=2-12 ↓



2. IPモジュールを有効にします。

   ENABLE IP ↓


3. LAN側インターフェース（vlan-in）にプライベートIPアドレスを設定します。

   ADD IP INT=vlan-in IP=192.168.10.1 MASK=255.255.255.0 ↓


4. WAN側インターフェース（vlan-out）にISPから割り当てられたグローバルアドレスのうちの1つを設定します。

   ADD IP INT=vlan-out IP=172.16.10.1 MASK=255.255.255.248 ↓


5. デフォルトルートを設定します。

   ADD IP ROUTE=0.0.0.0 INT=vlan-out NEXT=172.16.10.6 ↓


6. ファイアウォールポリシーを作成し、基本設定を行います。

   ENABLE FIREWALL ↓
CREATE FIREWALL POLICY=net ↓
ENABLE FIREWALL POLICY=net ICMP_F=PING,UNREACH ↓
DISABLE FIREWALL POLICY=net IDENTPROXY ↓



7. ファイアウォールポリシーの適用対象となるインターフェースを指定します。


   • LAN側（vlan-in）インターフェースをPRIVATE（内部）に設定します。

     ADD FIREWALL POLICY=net INT=vlan-in TYPE=PRIVATE ↓


   • WAN側（vlan-out）インターフェースをPUBLIC（外部）に設定します。

     ADD FIREWALL POLICY=net INT=vlan-out TYPE=PUBLIC ↓



8. 192.168.10.2→172.16.10.2のスタティックNATルールを設定します。この場合、スタティックNAT変換は、INT（vlan-in）で受信したパケットがGBLINT（vlan-out）側にルーティングされたときに行われます。

   ADD FIREWALL POLICY=net NAT=STANDARD INT=vlan-in IP=192.168.10.2 GBLINT=vlan-out GBLIP=172.16.10.2 ↓



   Note - NAT用のIPアドレスとして、実インターフェースに割り当てられていないIPアドレスを指定した場合、本製品はNAT用IPアドレスへのARP Requestに自動的に応答します。この例では、172.16.10.2に対するARP requestを受信すると、vlan-outが自身のMACアドレスで応答します。



9. LAN側（vlan-in）ネットワークに接続されているすべてのコンピューターがENAT機能を使用できるよう設定します。グローバルアドレスには、スイッチA自身のWAN側（vlan-out）インターフェースのIPアドレスを使用します。

   ADD FIREWALL POLICY=net NAT=ENHANCED INT=vlan-in GBLINT=vlan-out ↓


10. 外部からのパケットをすべて拒否するファイアウォールの基本ルールに対し、サーバーへのパケットを通すための設定を行います。ここでは、172.16.10.2（192.168.10.2）宛てのパケットを通過させます。

    ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=vlan-out PROT=ALL GBLIP=172.16.10.2 IP=192.168.10.2 ↓

    なお、172.16.10.2の特定ポートだけに通信を限定させたい場合は、PROTOCOLパラメーターでプロトコルを指定し、GBLPORTパラメーターでグローバル側ポート番号を、PORTパラメーターでプライベート側ポート番号を指定します。次の例ではHTTPだけを許可しています。

    ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=vlan-out PROT=TCP GBLIP=172.16.10.2 GBLPO=HTTP IP=192.168.10.2 PO=HTTP ↓



    Note - これらのルールを設定しないと、ファイアウォールの基本ルールにより、172.16.10.2宛てのパケットがvlan-outインターフェースで破棄されてしまいます。


    設定は以上です。


ダイナミックNAT

Note - ダイナミックNATは、他のNATに比べてメリットが少ないためあまり使われません。

ADD FIREWALL POLICY=net NAT=STANDARD INT=内IF GBLINT=外IF GBLIP=外IP範囲


• パケットを「内IF」から「外IF」に転送したとき、始点IPアドレスを「外IP範囲」内の空いているアドレスに書き換えます。また、変換前後のアドレスの組み合わせ（内IP・外IP）をテーブルに登録します。


• パケットを「外IF」で受信したとき、終点IPアドレスが「外IP範囲」内であれば、テーブルを検索し、終点IPアドレスを「内IP」に書き換えます。


Note - NAT用のIPアドレスとして、実インターフェースに割り当てられていないIPアドレスを指定した場合、本製品はNAT用IPアドレスへのARP Requestに自動的に応答します。この例では、「外IP範囲」に対するARP requestを受信すると、「外IF」が自身のMACアドレスで応答します。

ダイナミックENAT

ADD FIREWALL POLICY=net NAT=ENHANCED INT=内IF GBLINT=外IF


• パケットを「内IF」から「外IF」に転送したとき、始点IPアドレスを「外IF」のアドレスに、始点ポートを未使用のポート番号に書き換えます。また、変換前後のアドレス・ポートの組み合わせ（内IP・内ポート・外IP・外ポート）をテーブルに登録します。


• パケットを「外IF」で受信したとき、終点IPアドレスが「外IF」のアドレスであれば、終点ポートをキーにテーブルを検索し、終点IPアドレスを「内IP」に、終点ポートを「内ポート」に書き換えます。


ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan-in GBLINT=vlan-out ↓

スタティックENAT

ADD FIREWALL POLICY=net NAT=ENHANCED INT=内IF GBLINT=外IF ↓


ADD FIREWALL POLICY=net RULE=1 AC=ALLOW INT=外IF PROT=プロトコル GBLIP=外IP GBLPORT=外ポート IP=内IP PORT=内ポート ↓


• パケットを「外IF」で受信したとき、プロトコルが「プロトコル」で、終点IPアドレスが「外IP」、終点ポートが「外ポート」であれば、それぞれ「内IP」「内ポート」に書き換えます。


Note - スタティックENATの設定はADD FIREWALL POLICY RULEコマンドで行います。

Note - スタティックENAT単独では使用できません。必ずダイナミックENATと組み合わせて設定してください。

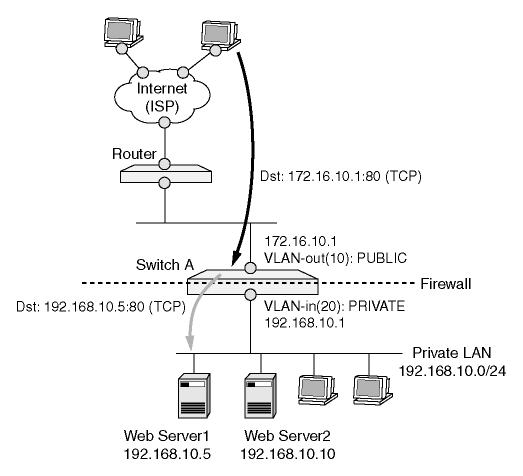

1. ポート転送機能はENATを使用していることが前提となります。ここでは、PRIVATEインターフェース側の全ホストが、PUBLICインターフェースに割り当てられたグローバルアドレスを使って外部と通信できるように設定します。


   ADD FIREWALL POLICY=mynet NAT=ENHANCED INT=vlan-in GBLINT=vlan-out ↓


2. ポート転送のためのルールを追加します。

   ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=vlan-out PROT=TCP GBLIP=172.16.10.1 GBLPO=80 IP=192.168.10.5 PORT=80 ↓

   このコマンドは、「vlan-outのインターフェースで受信したTCPパケットのうち、終点IPアドレスが172.16.10.1で終点ポートが80のものを、アドレス変換してホスト192.168.10.5の80番ポートに転送する」の意味になります。また、内部サーバーからの戻りパケットは、逆向きのアドレス変換（プライベート→グローバル）を施した上で送信元に送り返されます。


ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=vlan-out PROT=TCP GBLIP=172.16.10.1 GBLPO=80 IP=192.168.10.5 PORT=80 ↓
ADD FIRE POLI=mynet RU=2 AC=ALLOW INT=vlan-out PROT=TCP GBLIP=172.16.10.1 GBLPO=8080 IP=192.168.10.10 PORT=80 ↓


http://172.16.10.1:8080/ ... （実際は192.168.10.10のWebサーバーにアクセスすることになる）

http://172.16.10.1/ ... （実際は192.168.10.5のWebサーバーにアクセスすることになる）

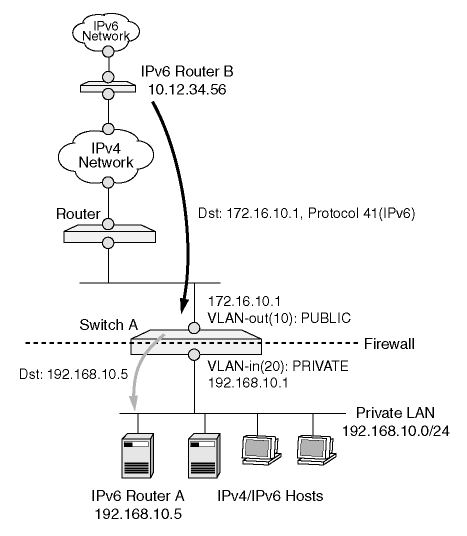

ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=vlan-out PROTO=41 REMOTEIP=10.12.34.56 GBLIP=172.16.10.1 IP=192.168.10.5 ↓

表 8

パラメーター	指定する内容
ACTION	外部から内部への転送を許可するので常にALLOWとなります。
INTERFACE	外部（PUBLIC）インターフェースを指定します。
PROTOCOL	転送するプロトコルを指定します。通常はTCPかUDPです。その場合、GBLPORTとPORTの指定も必要です。また、プロトコル番号による指定も可能です。ただし、スタティックENATでは外部から内部にICMPを転送することはできません。
GBLIP	転送前の終点IPアドレス。外部インターフェースに割り当てられたグローバルIPアドレスを指定します。DHCPなどで動的にアドレスを取得している場合は0.0.0.0を指定します。
GBLPORT	転送前の終点ポート番号。PROTOCOLにTCPかUDPを指定した場合にのみ必要です。
IP	転送後の終点IPアドレス。転送先ホストのプライベートIPアドレスです。
PORT	転送後の終点ポート番号。転送先のポート番号です。PROTOCOLにTCPかUDPを指定した場合にのみ必要です。
REMOTEIP	始点IPアドレス。外部の送信者のIPアドレスです（範囲指定可）。省略時はすべての始点IPアドレスが対象になります。
SOURCEPORT	始点ポート番号。外部の送信者のポート番号です（範囲指定可）。PROTOCOLにTCPかUDPを指定した場合のみ有効。省略時はすべての始点ポートが対象となります。

ルールNAT

Note - ルールNATは、ADD FIREWALL POLICY NATコマンドで設定するインターフェースNATよりも優先的に適用されます。

• スタンダードNAT：PRIVATE → PUBLICの始点アドレス、PUBLIC → PRIVATE の終点アドレスを一対一で変換する。

• エンハンストNAT：複数の始点IPアドレスを1個の共用アドレス＋個別のポート番号に変換する。

• リバースNAT：PUBLIC → PRIVATEのパケットの始点アドレスを変換する。また、PRIVATE → PUBLICのパケットの終点アドレスを変換する。

• ダブルNAT：始点、終点の両方を変換する。


Note - ルールのアクションにNAT、NONATを指定することは、ALLOW同様パケットを許可することになるので注意してください。

スタンダードNAT

• PROTOCOLはALL

• アドレス変換は GBLIP（グローバル） → IP（プライベート）


Note - ルールNATの設定では、ICMP転送がオンかオフかによってPROTOCOL=ALLの意味が異なります。ICMP転送がオンのとき、PROTOCOL=ALLはICMPを含みます。ICMP転送がオフのとき、PROTOCOL=ALLはICMPを含みません。これはNONATルールも同様です。許可ルール、拒否ルールの場合は、ICMP転送のオン・オフにかかわらず、PROTOCOL=ALLはICMPを含みません。

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=STANDARD INT=vlan-out PROT=ALL GBLIP=1.1.1.100 IP=192.168.10.100 ↓

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=STANDARD INT=vlan-out PROT=TCP GBLIP=1.1.1.100 GBLPO=23 IP=192.168.10.100 PO=23 ↓

Note - NAT用のIPアドレスとして、実インターフェースに割り当てられていないIPアドレスを指定した場合、本製品はNAT用IPアドレスへのARP Requestに自動的に応答します。この例では、1.1.1.100に対するARP requestを受信すると、vlan-outが自身のMACアドレスで応答します。

• PUBLICインターフェースにルールを適用した場合は、外→内のパケットの終点アドレスがGBLIPと一致する場合に、終点アドレスがIPに書き換えられます。


• PRIVATEインターフェースにルールを適用した場合は、内→外のパケットの始点アドレスがIPと一致する場合に、始点アドレスがGBLIPに書き換えられます。


ADD FIREWALL POLICY=net RULE=2 AC=NAT NATTYPE=STANDARD INT=vlan-in PROT=ALL IP=192.168.10.100 GBLIP=1.1.1.100 ↓

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=STANDARD INT=vlan-in PROT=ALL IP=192.168.10.16 GBLIP=1.1.1.16 NATMASK=255.255.255.240 ↓

エンハンストNAT

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=ENHANCED INT=vlan-in PROT=ALL GBLIP=1.1.1.10 ↓

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=ENHANCED INT=vlan-out PROT=ALL REMOTEIP=192.168.10.200 ↓

リバースNAT

ADD FIREWALL POLICY=net RULE=1 AC=NAT NATTYPE=REVERSE INT=vlan-in REMOTEIP=1.1.1.126 GBLREMOTEIP=1.1.1.10 PROT=ALL ↓

ダブルNAT

ADD FIRE POLI=net RU=1 AC=NAT NATT=DOUBLE INT=vlan-in IP=192.168.10.100 GBLIP=1.1.1.100 PROT=ALL GBLREM=1.1.1.10 ↓

ルールNATのまとめ

• 「向き」欄の「I/F種別」は、ルールを適用するインターフェースがPRIVATE側であるか、PUBLIC側であるかを示しています。


• 「プライベート側」「グローバル側」欄に書かれているのは、IPパケットの始点・終点アドレスです。「A → B」と書いた場合、「A」が始点、「B」が終点アドレスを示します。


• 「IP」「GBLIP」「REMOTEIP」「GBLREMOTEIP」「NATMASK」は、ADD FIREWALL POLICY RULEコマンドのパラメーターです。スクエアブラケット（[ ]）で囲まれているパラメーターは省略可能です。また、パラメーター名の後の「*」は、アドレスの範囲指定が可能なことを示しています。「*」の付いていないパラメーターには、単一アドレスを指定しなくてはなりません。


• 「A/B」という表現は、「A」と「B」をビットごとにAND演算した結果を示します。「A」はIPアドレス、「B」はネットマスクです。


• 「備考」欄の「Src」「Dst」は、それぞれIPパケットの始点アドレス、終点アドレスを示しています。また、「=」は左辺と右辺が等しいことを示します。


• 「備考」欄では、パケットが変換されるための条件と、どのような変換が行われるかを文章で説明しています。なお、（省略可能な）条件パラメーターを省略した場合、そのパラメーターの値はANY（すべてにマッチ）となります。


• 「備考」欄における「X/NATMASK = Y/NATMASK」という表現は、IPアドレス「X」がCIDR表記「Y/NATMASK」で表されるIPアドレス範囲に収まっている、という意味になります。


表 9

NAT種別	向き（I/F種別）	プライベート側	グローバル側	備考
スタンダード	内 → 外（PRIVATE）	IP → [REMOTEIP*]	GBLIP → [REMOTEIP*]	Src = IP, Dst = REMOTEIP のとき、Src を IP から GBLIP に変換する。GBLREMOTEIPは使用不可
	内 ← 外（PUBLIC）	IP ← [REMOTEIP*]	GBLIP ← [REMOTEIP*]	Src = REMOTEIP, Dst = GBLIP のとき、Dst を GBLIP から IP に変換する。GBLREMOTEIPは使用不可
スタンダード・サブネット	内 → 外（PRIVATE）	IP/NATMASK → [REMOTEIP*]	GBLIP/NATMASK → [REMOTEIP*]	Src/NATMASK = IP/NATMASK, Dst = REMOTEIP のとき、Src のサブネット部だけを IP/NATMASK から GBLIP/NATMASK に変換する。GBLREMOTEIPは使用不可
	内 ← 外（PUBLIC）	IP/NATMASK ← [REMOTEIP*]	GBLIP/NATMASK ← [REMOTEIP*]	Src = REMOTEIP, Dst/NATMASK = GBLIP/NATMASK のとき、Dst のサブネット部だけを GBLIP/NATMASK から IP/NATMASK に変換する。GBLREMOTEIPは使用不可
エンハンスト	内 → 外（PRIVATE）	[IP*] → [REMOTEIP*]	GBLIP → [REMOTEIP*]	Src = IP, Dst = REMOTEIP のとき、Src を IP から GBLIP に変換（ポートも変換）する。GBLREMOTEIPは使用不可
	内 ← 外（PUBLIC）	[IP*] ← REMOTEIP	[IP*] ← [GBLREMOTEIP*]	Src = GBLREMOTEIP, Dst = IP のとき、Src を GBLREMOTEIP から REMOTEIP に変換する（ポートも変換）する。GBLIPは使用不可
リバース	内 → 外（PRIVATE）	[IP] → [REMOTEIP*]	[IP] → GBLREMOTEIP	Src = IP, Dst = REMOTEIP のとき、Dst を REMOTEIP から GBLREMOTEIP に変換する。GBLIPは使用不可
	内 ← 外（PUBLIC）	[IP] ← REMOTEIP	[IP] ← GBLREMOTEIP	Src = GBLREMOTEIP, Dst = IP のとき、Src を GBLREMOTEIP から REMOTEIP に変換する。GBLIPは使用不可
リバース・サブネット	内 → 外（PRIVATE）	[IP] → REMOTEIP/NATMASK	[IP] → GBLREMOTEIP/NATMASK	Src = IP, Dst/NATMASK = REMOTEIP/NATMASK のとき、Dst のサブネット部だけを REMOTEIP/NATMASK から GBLREMOTEIP/NATMASK に変換する。GBLIPは使用不可
	内 ← 外（PUBLIC）	[IP] ← REMOTEIP/NATMASK	[IP] ← GBLREMOTEIP/NATMASK	Src/NATMASK = GBLREMOTEIP/NATMASK, Dst = IP のとき、Src のサブネット部だけを GBLREMOTEIP/NATMASK から REMOTEIP/NATMASK に変換する。GBLIPは使用不可
ダブル	内 → 外（PRIVATE）	IP → REMOTEIP*	GBLIP → GBLREMOTEIP	Src = IP, Dst = REMOTEIP のとき、Src を IP から GBLIP に、Dst を REMOTEIP から GBLREMOTEIP に変換する
	内 ← 外（PUBLIC）	IP ← REMOTEIP	GBLIP ← GBLREMOTEIP	Src = GBLREMOTEIP, Dst = GBLIP のとき、Src を GBLREMOTEIP から REMOTEIP に、Dst を GBLIP から IP に変換する
ダブル・サブネット	内 → 外（PRIVATE）	IP/NATMASK → REMOTEIP/NATMASK	GBLIP/NATMASK → GBLREMOTEIP/NATMASK	Src/NATMASK = IP/NATMASK, Dst/NATMASK = REMOTEIP/NATMASK のとき、Src のサブネット部だけを IP/NATMASK から GBLIP/NATMASK に、Dst のサブネット部だけを REMOTEIP/NATMASK から GBLREMOTEIP/NATMASK に変換する
	内 ← 外（PUBLIC）	IP/NATMASK ← REMOTEIP/NATMASK	GBLIP/NATMASK ← GBLREMOTEIP/NATMASK	Src/NATMASK = GBLREMOTEIP/NATMASK, Dst/NATMASK = GBLIP/NATMASK のとき、Src のサブネット部だけを GBLREMOTEIP/NATMASK から REMOTEIP/NATMASK に、Dst のサブネット部だけを GBLIP/NATMASK から IP/NATMASK に変換する

アクセスリストによるルール

1. 最初に、アクセスさせたくないアドレスの一覧を作成します。EDITコマンド等を用いて次のようなテキストファイルを作成してください。ここではファイル名を「denylist.txt」とします。



   # Access-list "denylist.txt" # HOST or NETWORK NICKNAME 10.30.1.23 172.25.150.150 henna-server 172.30.100.0 - 172.30.100.255 henna-network # comment


   リストファイルには、一行に一個アドレスを書きます。アドレスには次の2 つの形式があります。


   • 単一アドレス（例：192.168.1.5）

   • アドレス範囲（例：192.168.1.0 - 192.168.1.255。2つのIPアドレスをハイフンで区切ったもの（ハイフンの前後にスペースが必要なので注意してください）


   また例のように、アドレスの後に簡単な説明を入れることもできます。説明文字列はSHOW FIREWALL POLICYコマンドでアクセスリストの内容を見るときに表示されます。#（シャープ）以降はコメントです。


2. 次にアクセスリストをポリシーに登録します。これ以降、アクセスリストを参照するときはファイル名でなくLISTパラメーターで指定した名前（ここでは「denyto」）を使います。


   ADD FIREWALL POLICY=mynet LIST=denyto FILE=denylist.txt TYPE=IP ↓


3. 最後にアクセスリストを用いて拒否ルールを追加します。この例では、VLAN「inside」からアクセスリスト「denyto」に記載されているアドレスへのIP通信をすべて拒否しています。


   ADD FIREWALL POLICY=mynet RULE=1 ACTION=DENY INT=vlan-inside PROTO=ALL LIST=denyto ↓

   アクセスリスト内のIPアドレスは通信の向きによって次のように解釈されます。


   • 外向き通信（PRIVATE→PUBLIC）の場合：終点アドレス。リスト中のアドレスへのアクセスを禁止または許可する。

   • 内向き通信（PUBLIC→PRIVATE）の場合：始点アドレス。リスト中のアドレスからのアクセスを禁止または許可する。


ADD FIREWALL POLICY=mynet RULE=1 ACTION=DENY INT=vlan-inside PROTO=ALL REMOTEIP=10.30.1.23 ↓
ADD FIREWALL POLICY=mynet RULE=2 ACTION=DENY INT=vlan-inside PROTO=ALL REMOTEIP=172.25.150.150 ↓
ADD FIREWALL POLICY=mynet RULE=3 ACTION=DENY INT=vlan-inside PROTO=ALL REMOTEIP=172.30.100.0-172.30.100.255 ↓


RADIUSサーバーを利用したルール

1. RADIUSサーバーのクライアントリストに本製品を追加します。また、サーバー・クライアント（本製品）間の通信で使用する共有パスワードも設定します。

   ここでは、本製品のIPアドレスを192.168.10.1、共有パスワードをhimitsuとします。



   client 192.168.10.1 { secret = himitsu shortname = kkSwitch }



2. RADIUSサーバーのユーザーデータベースに、許可・拒否するIPアドレスを登録します。IPアドレスごとに次のような内容のユーザーエントリーを作成してください。実際の設定ファイルの記述方法については、RADIUSサーバーのドキュメントを参照してください。



   表 10


   属性名	属性値	備考
   User-Name	[ipadd]	IPアドレスを角カッコ（[ ]）で囲んだもの。外向き通信のときは終点アドレス、内向き通信のときは始点アドレスを指定する
   User-Password	allowdeny	固定値。パスワード不一致のときはAccess-Rejectが返るため、結果的にパケットが拒否されるので注意（ただし、PRIVATE側DENYルールでは許可されます）
   Framed-IP-Address	0.0.0.0以外の任意のアドレス	0.0.0.0を指定した場合、あるいは、Framed-IP-Address属性が返ってこない場合、パケットが拒否されるので注意


   ここでは、例として次のようなエントリーを登録したものとします。これは、IPアドレス10.1.1.5と10.1.3.125を許可し、それ以外を拒否するという設定です。



   [10.1.1.5] Auth-Type := Local, User-Password == "allowdeny" Framed-IP-Address = 1.1.1.1 [10.1.3.125] Auth-Type := Local, User-Password == "allowdeny" Framed-IP-Address = 1.1.1.1



3. エントリーの追加が完了したら、RADIUS サーバーを起動または再起動してください。


4. 本製品が使うRADIUSサーバーのIPアドレスとUDPポート、共有パスワードを指定します。ここでは、RADIUSサーバーのIPアドレスを192.168.10.130とします。

   ADD RADIUS SERVER=192.168.10.130 PORT=1812 ACCPORT=1813 SECRET=himitsu ↓



5. RADIUSルールを作成します。「LIST=RADIUS」がRADIUSサーバーを使うための指定です。PUBLICインターフェースに対して「LIST=RADIUS」を指定した場合、ACTIONパラメーターは意味を持ちません。ALLOWかDENYのどちらを指定しても同じ動作（デフォルト拒否）になります。

   この例では、vlan-outで受信したパケットのうち、始点アドレスがRADIUSサーバーに登録されているものだけを許可し、その他のパケットは拒否します。

   ADD FIREWALL POLICY=mynet RULE=1 ACTION=DENY INT=vlan-out PROTO=ALL LIST=RADIUS ↓




   Note - PUBLICインターフェースに設定したRADIUSルールでは、ACTIONパラメーターは意味を持ちません。DENY、ALLOWのどちらを指定しても、「デフォルト拒否」になります。一方、PRIVATEインターフェースに設定したRADIUSルールでは、DENYを指定した場合「デフォルト許可」、ALLOWを指定した場合は「デフォルト拒否」になります。詳しくは次節「許可・拒否の決定基準」をご覧ください。

許可・拒否の決定基準

User-Name [ipadd], User-Password allowdeny

表 11

RADIUSサーバーの応答	PUBLIC側		PRIVATE側
	DENY	ALLOW	DENY	ALLOW
Access-Accept（Framed-IP-Address != 0.0.0.0）	○	○	○	○
Access-Accept（Framed-IP-Address == 0.0.0.0）	×	×	×	×
Access-Accept（Framed-IP-Address なし）	×	×	×	×
Access-Reject	×	×	○	×
問い合わせがタイムアウト	×	×	○	×

• PUBLICインターフェースに設定したRADIUSルールでは、ACTIONパラメーターは意味を持ちません。DENY、ALLOWのどちらを指定しても、「デフォルト拒否」になります。すなわち、「Framed-IP-Address != 0.0.0.0」としてRADIUSサーバーに登録されているアドレスだけが許可され、その他のアドレスはすべて拒否されます。


• 一方、PRIVATEインターフェースに設定したRADIUSルールでは、DENYを指定した場合「デフォルト許可」、ALLOWを指定した場合は「デフォルト拒否」になります。


  • PRIVATE側DENYルールでは、「Framed-IP-Address == 0.0.0.0」としてRADIUSサーバーに登録されているアドレスだけが拒否され、その他はすべて許可されます。


  • PRIVATE側ALLOWルールでは、「Framed-IP-Address != 0.0.0.0」としてRADIUSサーバーに登録されているアドレスだけが許可され、その他のアドレスはすべて拒否されます。


ルールの時間制限

ADD FIRE POLI=mynet RU=1 AC=ALLOW INT=vlan-out PROT=TCP IP=172.16.10.5 PORT=80 DAYS=WEEKDAY AFT=9:00 BEF=20:00 ↓

ルールの確認・修正・削除

ルールの処理順序

1. 新しく開始されたセッションまたはフロー（以下、フローとします）の向きによって、マッチするルールがなかったときのデフォルトの動作が決定されます。PRIVATEインターフェース側から開始されたフローはデフォルト許可、PUBLIC側から開始されたフローはデフォルト拒否となります。以後、番号の小さいものから順にルールがチェックされていきます。ひとつもマッチするルールがなかった場合は、最初に決めたデフォルトの動作を行います。


2. 新規フローのプロトコルタイプ（PROTOCOL）と一致するルールがないかチェックします。プロトコルが一致するルールがなかった場合、デフォルトの動作を実行します。


3. プロトコルがTCPかUDPの場合、終点ポート（PORT）をチェックします。一致するルールがなかった場合はデフォルトの動作を実行します。


4. プロトコルがTCPかUDPの場合、始点ポート（SOURCEPORT）をチェックします。一致するルールがなかった場合はデフォルトの動作を実行します。


5. リモートIPアドレス（REMOTEIP）をチェックします。PRIVATE側からのフローでは終点IPアドレス、PUBLIC側からのフローでは始点IPアドレスです。一致するルールがなかった場合はデフォルトの動作を実行します。


6. ローカルIPアドレス（IPまたはGBLIP）をチェックします。PRIVATE側からのフローでは始点IPアドレス、PUBLIC側からのフローでは終点IPアドレスです。終点IPアドレスは、NATを使用している場合はPUBLIC側の送信元ホストから見えるグローバルIPアドレス（GBLIP）、NATを使用していない場合はPRIVATE側ホストのIPアドレス（IP）になります。


7. IPアドレスが一致した場合は、時刻をチェックします。現在時刻がルールが有効でない時間帯ならば、該当ルールにはマッチしません。


8. ハードウェア（MACアドレス）リストが指定されている場合、新規フローの送信元MACアドレスに一致するアドレスがリストに記載されているかどうかをチェックします。一致するアドレスがなかった場合はデフォルトの動作を実行します。


9. ルールでIPリストが指定されている場合、PRIVATE側からのフローでは終点IPアドレスが、PUBLIC側からのフローでは始点IPアドレスをチェックします。IPリストもRADIUSサーバーも設定されていない場合、ルールのアクションがALLOWならば、この時点で新規フローは通過を許可されます。アクションがDENYならば破棄されます。同様に、IPリストにマッチするアドレスが掲載されていた場合も、アクションがALLOWなら許可、DENYなら破棄します。


10. IPリストにマッチするアドレスがなく、RADIUSサーバーも設定されていない場合は、アクションがALLOWなら新規フローは破棄されます。アクションがDENYならば、PRIVATE側から開始されたフローは許可され、それ以外の場合はデフォルトの動作を実行します。


11. IPリストにマッチするアドレスがなく、RADIUSサーバーが設定されている場合、新規フローの終点IPアドレス（PRIVATE側からのフロー）あるいは始点IPアドレス（PUBLIC側からのフロー）について、RADIUSサーバーに問い合わせを行います。RADIUSサーバーの応答は、次のように解釈します。


    • RADIUSサーバーがAccess-Acceptを返し、なおかつ、Framed-IP-Addressとして「0.0.0.0」以外のアドレスを返してきた場合は、フローを許可します。また、PRIVATE側からのフローに限っては、RADIUSサーバーがAccess-Rejectを返してきた場合と、RADIUSサーバーへの問い合わせがタイムアウトした場合も該当フローを許可します。


    • それ以外の場合は、フローを拒否します。次に、フローが拒否される場合の例を挙げます。


      • RADIUSサーバーがAccess-Acceptを返し、なおかつ、Framed-IP-Addressとして「0.0.0.0」を返してきた場合は、フローを拒否します。


      • RADIUSサーバーがAccess-Acceptを返し、なおかつ、Framed-IP-Addressを返してこなかった場合は、フローを拒否します。


      • PUBLIC側からのフローに対して、RADIUSサーバーがAccess-Rejectを返してきた場合は、該当フローを拒否します。


      • PUBLIC側からのフローに対して、RADIUSサーバーへの問い合わせがタイムアウトした場合は、該当フローを拒否します。


ファイアウォールの動作監視

ログ

ENABLE FIREWALL POLICY=mynet LOG=DENY ↓

表 12：ファイアウォールのログオプション一覧

オプション名	対象パケット
INATCP	外部（PUBLIC側）からのTCPセッション開始を許可
INAUDP	外部からのUDPフロー開始を許可
INAICMP	外部からのICMP要求を許可
INAOTHER	外部からのIPフロー開始（TCP、UDP、ICMP以外）を許可
INALLOW	外部からのセッション/フロー開始を許可。INATCP、INAUDP、INAICMP、INAOTHERをすべて指定したのに等しい。
OUTATCP	内部（PRIVATE側）からのTCPセッション開始を許可
OUTAUDP	内部からのUDPフロー開始を許可
OUTAICMP	内部からのICMP要求を許可
OUTAOTHER	内部からのIPフロー開始（TCP、UDP、ICMP以外）を許可
OUTALLOW	内部からのセッション/フロー開始を許可。OUTATCP、OUTAUDP、OUTAICMP、OUTAOTHERをすべて指定したのと等しい。
ALLOW	内外からのセッション/フロー開始を許可
INDTCP	外部からのTCPセッション開始を遮断
INDUDP	外部からのUDPフロー開始を遮断
INDICMP	外部からのICMP要求を遮断
INDOTHER	外部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断
INDENY	外部からのセッション/フロー開始を遮断。INDTCP、INDUDP、INDICMP、INDOTHERをすべて指定したのに等しい。
OUTDTCP	内部からのTCPセッション開始を遮断
OUTDUDP	内部からのUDPフロー開始を遮断
OUTDICMP	内部からのICMP要求を遮断
OUTDOTHER	内部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断
OUTDENY	内部からのセッション/フロー開始を遮断。OUTDTCP、OUTDUDP、OUTDICMP、OUTDOTHERをすべて指定したのに等しい。
DENY	内外からのセッション/フロー開始を遮断
INDDTCP	外部からのTCPセッション開始を遮断し、IPパケットの先頭最大192バイトを記録
INDDUDP	外部からのUDPフロー開始を遮断し、IPパケットの先頭最大192バイトを記録
INDDICMP	外部からのICMP要求を遮断し、IPパケットの先頭最大192バイトを記録
INDDOTHER	外部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断し、IPパケットの先頭最大192バイトを記録
INDDUMP	外部からのセッション/フロー開始を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDTCP	内部からのTCPセッション開始を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDUDP	内部からのUDPフロー開始を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDICMP	内部からのICMP要求を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDOTHER	内部からのIPフロー開始（TCP、UDP、ICMP以外）を遮断し、IPパケットの先頭最大192バイトを記録
OUTDDUMP	内部からのセッション/フロー開始を遮断し、IPパケットの先頭最大192バイトを記録
DENYDUMP	内外からのセッション/フロー開始を遮断し、IPパケットの先頭最大192バイトを記録

SHOW LOG MODULE=FIRE ↓

SHOW LOG TYPE=FIRE ↓

SHOW LOG MODULE=FIRE TAIL（最新の20メッセージを表示） ↓
SHOW LOG MODULE=FIRE TAIL=10（同10メッセージを表示） ↓


Manager > show log module=fire Date/Time S Mod Type SType Message ------------------------------------------------------------------------------- 28 10:39:45 4 FIRE FIRE INDIC ICMP - Source 172.16.28.32 Dest 172.16.28.255 Type 9 Code 0 28 10:39:45 4 FIRE FIRE INDIC bad ICMP message type to pass 28 10:40:05 4 FIRE FIRE INDUD UDP - Source 172.16.28.120:137 Dest 172.16.28.255:137 28 10:40:05 4 FIRE FIRE INDUD flow rejected by policy rule 28 10:40:06 4 FIRE FIRE INDUD UDP - Source 172.16.28.120:137 Dest 172.16.28.255:137 28 10:40:06 4 FIRE FIRE INDUD flow rejected by policy rule 28 10:40:41 3 FIRE FIRE OUTDT TCP - Source 192.168.10.1:1045 Dest 172.16.28.1:139 28 10:40:41 3 FIRE FIRE OUTDT flow rejected by policy rule -------------------------------------------------------------------------------

ADD LOG OUTPUT=TEMPORARY MODULE=FIRE ↓


イベント通知

• MANAGER：Manager権限でログインしているすべての端末画面にメッセージを出力

• SNMP：あらかじめ設定しておいたトラップホストにSNMPトラップを送信

• MAIL：あらかじめ指定しておいたメールアドレスにメールを送信

• ASYN：コンソールポートにメッセージを出力


SET MAIL HOSTNAME=kkSwitch.example.com ↓
ADD IP DNS PRIMARY=192.168.10.5 ↓


ENABLE FIREWALL NOTIFY=MAIL TO=admin@example.com ↓

Subject: Firewall message From: manager@kkSwitch.example.com To: <admin@example.com> Date: Sun, 22 Jul 2001 13:33:19 +0900 22-Jul-2001 13:33:19 SYN attack from 1xx.xx.12.xxx is underway

Note - メール通知を有効にするには、あらかじめメール送信のための基本設定（自ホスト名、DNSサーバーの設定）が必要です。詳細は「運用・管理」/「メール送信」をご覧ください。

ENABLE SNMP ↓
CREATE SNMP COMMUNITY=public MANAGER=192.168.10.5 TRAPHOST=192.168.10.5 ↓
ENABLE SNMP COMMUNITY=public TRAP ↓


ENABLE FIREWALL NOTIFY=SNMP ↓

172.16.10.1: Enterprise Specific Trap (1) Uptime: 2:19:50 enterprises.207.8.4.4.4.77.1.0 = OCTET STRING: "22-Jul-2001 14:15:47.. Port scan from 12.xx.xx.xx is underway"

Note - SNMPトラップによる通知を有効にするには、あらかじめSNMPの基本設定（SNMPモジュールの有効化、コミュニティーの作成、マネージャー/トラップホストの指定、トラップの有効化）が必要です。詳細は「運用・管理」/「SNMP」をご覧ください。

DISABLE FIREWALL NOTIFY=MAIL ↓

SHOW FIREWALL EVENT ↓

• 通知（Notify）イベント：攻撃の開始や終了。攻撃の種類については別表を参照

• 拒否（Deny）イベント：ファイアウォールで拒否されたパケット

• 許可（Allow）イベント：ファイアウォールの通過を許可されたパケット


SHOW FIREWALL EVENT=NOTIFY ↓

表 13：攻撃一覧

攻撃名称	説明
DoS Flood	不要なトラフィックで帯域を占有し、ネットワークサービスを妨害する
Fragment Attack	巨大なフラグメントや再構成できないフラグメントを送りつける
Host Scan	内部ネットワークで稼動中のホストを調べる
IP Spoofing	送信元IPアドレスを詐称する
Land Attack	始点と終点に同じアドレスを設定したIPパケットによるDOS攻撃。システムのバグを狙う
Ping of Death	システムのバグをつくもので、特定サイズのPingパケットを送りつけることによりシステムをクラッシュさせる
Port Scan	ホスト上で稼動中のサービスを調べる
Smurf Attack	始点アドレスを詐称（標的のアドレスを設定する）したPingパケットを中継サイトのディレクディドブロードキャストアドレスに送り、中継サイトから標的サイトに大量のリプライを送りつけさせる
Syn Attack	TCPのSynパケットを断続的に送りつけ、ハーフオープンのコネクションを大量に生成し（始点アドレスを詐称するためSyn/Ackへの応答はない）、標的システムのコネクションキューを枯渇させる
Tiny Fragment Attack	微小なフラグメントを用いてTCPフラグを2個目のフラグメントに入れ、Synパケットのフィルタリングをくぐりぬけようとする
UDP Port Scan	UDPによるポートスキャン

トリガー

ENABLE TRIGGER ↓
CREATE TRIGGER=1 FIREWALL=PORTSCAN MODE=START SCRIPT=pscans.scp ↓


MAIL TO=admin@example.com SUBJECT="Portscan from %2 started (Policy $1)"

Subject: Portscan from 199.xx.xx.180 started (Policy mynet) From: manager@kkSwitch.example.com To: <admin@example.com> Date: Sun, 22 Jul 2001 14:37:21 +0900

Note - メール機能を使用するためには、あらかじめメール送信のための基本設定（自ホスト名、DNSサーバーの設定）が必要です。詳細は「運用・管理」/「メール送信」をご覧ください。

アカウンティング

ENABLE FIREWALL POLICY=mynet ACCOUNTING ↓

Manager > show firewall accounting Policy : mynet Date/Time Event Dir Prot IP:Port <-> Dest IP:Port /Traffic statistics ------------------------------------------------------------------------------- 22 14:42:17 END OUT UDP 172.16.28.160:2060 172.16.28.1:53 Traffic out 1:66 in 1:118 22 14:42:17 END OUT TCP 172.16.28.160:36399 172.16.48.16:25 Traffic out 13:846 in 12:967 22 14:44:33 START OUT UDP 192.168.10.5:65406 172.16.28.1:53 22 14:44:33 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:44:34 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:44:35 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:44:36 END OUT ICMP 192.168.10.5 172.16.28.1 Traffic out 1:84 in 1:84 22 14:47:16 START OUT TCP 192.168.10.50:1031 172.16.28.5:80 22 14:47:17 START OUT TCP 192.168.10.50:1032 172.16.28.5:80 22 14:47:44 END IN ICMP 172.16.28.180 172.16.28.160 Traffic out 1:28 in 1:28 -------------------------------------------------------------------------------

SHOW LOG TYPE=ACCO ↓

Manager > show log type=acco Date/Time S Mod Type SType Message ------------------------------------------------------------------------------- 22 14:42:18 3 FIRE ACCO END UDP 172.16.28.160:2060 172.16.28.1:53 Flow terminated 22 14:42:18 3 FIRE ACCO END Flow traffic out 1:66 in 1:118 22 14:42:18 3 FIRE ACCO END TCP 172.16.28.160:36399 172.16.48.16:25 Flow terminated 22 14:42:18 3 FIRE ACCO END Flow traffic out 13:846 in 12:967 22 14:44:33 3 FIRE ACCO START UDP 192.168.10.5:65406 172.16.28.1:53 Flow started 22 14:44:33 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:33 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:44:34 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:34 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:44:35 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:35 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:44:36 3 FIRE ACCO END ICMP 192.168.10.5 172.16.28.1 Flow terminated 22 14:44:36 3 FIRE ACCO END Flow traffic out 1:84 in 1:84 22 14:47:15 3 FIRE ACCO START TCP 192.168.10.50:1031 172.16.28.5:80 Flow started 22 14:47:16 3 FIRE ACCO START TCP 192.168.10.50:1032 172.16.28.5:80 Flow started 22 14:47:44 3 FIRE ACCO END ICMP 172.16.28.180 172.16.28.160 Flow terminated 22 14:47:44 3 FIRE ACCO END Flow traffic out 1:28 in 1:28 22 14:49:35 3 FIRE ACCO END UDP 192.168.10.5:65406 172.16.28.1:53 Flow terminated 22 14:49:35 3 FIRE ACCO END Flow traffic out 1:70 in 1:190 -------------------------------------------------------------------------------

デバッグオプション

Note - DEBUGパラメーターは、トラブルシューティング時など、内部情報の確認が必要な場合を想定したものですので、ご使用に際しては弊社技術担当にご相談ください。

ENABLE FIREWALL POLICY=mynet DEBUG=PKT ↓

Manager > FIRE ICMP 45000024 c6070000 01018e04 ac101c20 ac101cff 0900421e 01020168 96571c20 00000000 Manager > FIRE TCP 4500003c c87c4000 40060c3d ac101cb4 ac101ca0 05e70017 3398573f 00000000 a0027d78 19d20000 020405b4 0402080a 0d82ac62 00000000

ENABLE FIREWALL POLICY=mynet DEBUG=PROCESS ↓

FIRE UDP 4500004d 218a0000 4011dc10 c0a80a05 ac101c01 ff780035 00393422 067f0100 00010000 00000000 076f6374 6f766572 0274770e 616c6c69 FIREWALL new flow - UDP - session ID 8b2e FIREWALL packet sent to UDP handler FIREWALL flow 8b2e found for packet FIREWALL packet sent to UDP handler FIREWALL packet passed - UDP OUT - passed by rule 0 FIRE UDP 4500004d 218b0000 4011dc0f c0a80a05 ac101c01 ff770035 00394f22 06800100 00010000 00000000 076f6374 6f766572 0274770e 616c6c69 FIREWALL new flow - UDP - session ID 9a14 FIREWALL packet sent to UDP handler FIREWALL flow 9a14 found for packet FIREWALL packet sent to UDP handler FIREWALL packet passed - TCP OUT - passed by rule 0 FIRE TCP 4500003c 218c0000 4006db77 c0a80a05 ac101cb4 e2360017 d71d5199 00000000 a0024000 1d930000 020405b4 01030300 0101080a 000064b7 FIREWALL new flow - TCP - session ID a9c5 FIREWALL packet sent to TCP handler FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction IN FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction OUT FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction OUT FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction IN FIREWALL flow a9c5 found for packet FIREWALL packet sent to TCP handler direction IN

DISABLE FIREWALL POLICY=mynet DEBUG=PKT ↓

セッションの確認

Manager > show firewall session Policy : net Current Sessions ------------------------------------------------------------------------------- 3f41 TCP IP: 192.168.20.200:65534 Remote IP: 192.168.10.100:23 Gbl IP: 192.168.20.200:65534 Gbl Remote IP: 192.168.10.100:23 TCP state ............................ established Start time ........................... 11:17:15 11-Jun-2002 Seconds to deletion .................. 3504 5d1f TCP IP: 192.168.20.200:65533 Remote IP: 192.168.10.103:22 Gbl IP: 192.168.20.200:65533 Gbl Remote IP: 192.168.10.103:22 TCP state ............................ synSent Start time ........................... 11:17:58 11-Jun-2002 Seconds to deletion .................. 510 b310 UDP IP: 192.168.20.200:65532 Remote IP: 192.168.10.100:53 Gbl IP: 192.168.20.200:65532 Gbl Remote IP: 192.168.10.100:53 Start time ........................... 11:19:25 11-Jun-2002 Seconds to deletion .................. 300 -------------------------------------------------------------------------------

Manager > show firewall session counter Policy : net Current Sessions ------------------------------------------------------------------------------- 3f41 TCP IP: 192.168.20.200:65534 Remote IP: 192.168.10.100:23 Gbl IP: 192.168.20.200:65534 Gbl Remote IP: 192.168.10.100:23 Packets from private IP .............. 22 Octets from private IP ............... 1420 Packets to private IP ................ 21 Octets to private IP ................. 1664 TCP state ............................ established Start time ........................... 11:17:15 11-Jun-2002 Seconds to deletion .................. 3474 5d1f TCP IP: 192.168.20.200:65533 Remote IP: 192.168.10.103:22 Gbl IP: 192.168.20.200:65533 Gbl Remote IP: 192.168.10.103:22 Packets from private IP .............. 4 Octets from private IP ............... 240 Packets to private IP ................ 0 Octets to private IP ................. 0 TCP state ............................ synSent Start time ........................... 11:17:58 11-Jun-2002 Seconds to deletion .................. 480 b310 UDP IP: 192.168.20.200:65532 Remote IP: 192.168.10.100:53 Gbl IP: 192.168.20.200:65532 Gbl Remote IP: 192.168.10.100:53 Packets from private IP .............. 1 Octets from private IP ............... 73 Packets to private IP ................ 1 Octets to private IP ................. 165 Start time ........................... 11:19:25 11-Jun-2002 Seconds to deletion .................. 270 -------------------------------------------------------------------------------

DELETE FIREWALL SESSION=2826 ↓

その他設定

ENABLE FIREWALL POLICY=mynet ICMP_F=PING,UNREACH ↓

Note - ICMP Destination Unreachableメッセージ（ICMPタイプ3）は、IPホストが通信経路上の最大パケットサイズ（Path MTU）を知る目的で使用することがあります。そのため、本メッセージを遮断すると、一部のサイトにアクセスできなくなる可能性があります。

ADD IP FILTER=0 SO=0.0.0.0 PROTO=ICMP ICMPTYPE=ECHO ACTION=EXCLUDE ↓
ADD IP FILTER=0 SO=0.0.0.0 ACTION=INCLUDE ↓
SET IP INT=vlan-out FILTER=0 ↓


DISABLE FIREWALL POLICY=mynet ICMP_FORWARDING=PING ↓

DISABLE FIREWALL POLICY=mynet PING ↓

DISABLE FIREWALL POLICY=mynet IDENTPROXY ↓

DISABLE FIREWALL POLICY=mynet TCPSETUPPROXY ↓

ENABLE FIREWALL POLICY=mynet TCPSETUPPROXY ↓

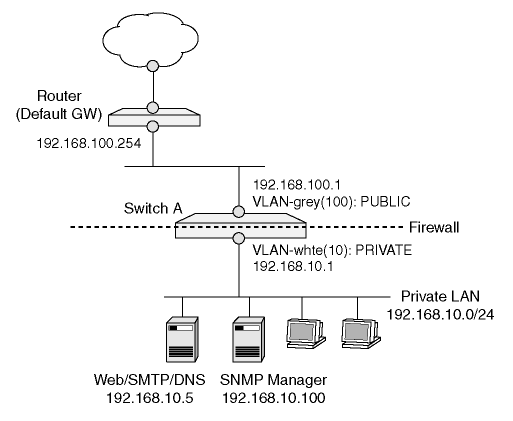

設定例

• ICMPはPing(echo/echo reply)とUnreachableのみ双方向とも許可。

• UDPは双方向とも禁止。ただし、UDPのDNSサービス（53）のみ双方向とも許可する。

• TCPは内部から外部へのみコネクションを張ることができる。ただし、以下は例外とする。

  • 内部のDNSサーバー（192.168.10.5）のDNSサービス（53）には外部からTCPのコネクションを張れる。

  • 内部のメールサーバー（192.168.10.5）のSMTPサービス（25）には外部からTCPのコネクションを張れる 。

  • 内部のWebサーバー（192.168.10.5）のHTTPサービス（80）には外部からTCPのコネクションを張れる。ただし、時間を朝10:00〜夜21:00に限定する。

• vlan-whiteをPRIVATE、vlan-greyをPUBLICインターフェースとして設定する。

• ファイアウォールでブロックしたパケットをログに記録する。

• ポートスキャンなどの不正行為を受けた場合は、SNMPトラップでマネージャーステーション（192.168.10.100）に通知する。


1. VLANの設定を行います。

   CREATE VLAN=white VID=10 ↓
CREATE VLAN=grey VID=100 ↓
ADD VLAN=white PORT=1-23 ↓
ADD VLAN=grey PORT=24 ↓



2. IPモジュールを有効にします。

   ENABLE IP ↓


3. VLANインターフェースにIPアドレスを設定します。

   ADD IP INT=vlan-white IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=vlan-grey IP=192.168.100.1 MASK=255.255.255.0 ↓



4. デフォルトルートを設定します。

   ADD IP ROUTE=0.0.0.0 MASK=0.0.0.0 INT=vlan-grey NEXT=192.168.100.254 ↓


5. ファイアウォールを有効にします。

   ENABLE FIREWALL ↓


6. ファイアウォールポリシーを作成します。

   CREATE FIREWALL POLICY=mypol ↓


7. ファイアウォールで拒否したパケットをログに記録するよう設定します。

   ENABLE FIREWALL POLICY=mypol LOG=DENY ↓


8. identプロキシー機能を無効にし、外部からのident要求に対してただちにRSTを返すようにします。

   DISABLE FIREWALL POLICY=mypol IDENTPROXY ↓


9. ファイアウォールポリシーの適用対象となるインターフェースを指定します。

   • vlan-whiteをPRIVATE（内部）インターフェースに設定します。

     ADD FIREWALL POLICY=mypol INT=vlan-white TYPE=PRIVATE ↓


   • vlan-greyをPUBLIC（外部）インターフェースに設定します。

     ADD FIREWALL POLICY=mypol INT=vlan-grey TYPE=PUBLIC ↓



10. 以下、ポリシーの詳細設定を行います。

    • ICMP echo/echo replyとUnreachableを双方向で許可します。

      ENABLE FIREWALL POLICY=mypol ICMP_F=PING,UNREACH ↓


    • UDPは、 DNS サービス（53）のみ双方向で許可します。

      ADD FIREWALL POLICY=mypol RULE=1 ACTION=ALLOW INT=vlan-white PROT=UDP PORT=DNS ↓
ADD FIREWALL POLICY=mypol RULE=2 ACTION=ALLOW INT=vlan-grey PROT=UDP PORT=DNS ↓



    • その他のUDPトラフィックは双方向で禁止します（外部からのUDPはデフォルトで禁止されるため設定する必要はありません）。

      ADD FIREWALL POLICY=mypol RULE=3 ACTION=DENY INT=vlan-white PROT=UDP PORT=ALL ↓


    • 内部のDNS サーバー（192.168.10.5）のDNSサービス（53）には外部からTCPのコネクションを張れるようにします。

      ADD FIREWALL POLICY=mypol RULE=4 ACTION=ALLOW INT=vlan-grey IP=192.168.10.5 PROT=TCP PORT=DNS ↓


    • 内部のメールサーバー（192.168.10.5）のSMTPサービス（25）には外部からTCPのコネクションを張れるようにします。

      ADD FIREWALL POLICY=mypol RULE=5 ACTION=ALLOW INT=vlan-grey IP=192.168.10.5 PROT=TCP PORT=SMTP ↓


    • 内部のWebサーバー（192.168.10.5）のHTTPサービス（80）には外部からTCPのコネクションを張れるようにします。ただし、時間を朝10:00〜夜20:59に制限します。

      ADD FIRE POLI=mypol RU=6 AC=ALLOW INT=vlan-grey IP=192.168.10.5 PROT=TCP PO=WWW AFTER=9:59 BEFORE=21:00 ↓



11. 不正行為を受けたときは、SNMPトラップで通知するよう設定します。SMTPコミュニティー名は大文字小文字を区別するので注意してください。

    ENABLE SNMP ↓
CREATE SNMP COMMUNITY=public ↓
ENABLE SNMP COMMUNITY=public TRAP ↓
ADD SNMP COMMUNITY=public MANAGER=192.168.10.100 TRAPHOST=192.168.10.100 ↓
ENABLE FIREWALL NOTIFY=SNMP ↓


(C) 2003 - 2014 アライドテレシスホールディングス株式会社

PN: J613-M0019-01 Rev.Q
