運用・管理/エンハンストスタッキング

  - 基本設定
  - マスタースイッチからスレーブスイッチへのファームウェアファイルと設定ファイルの転送

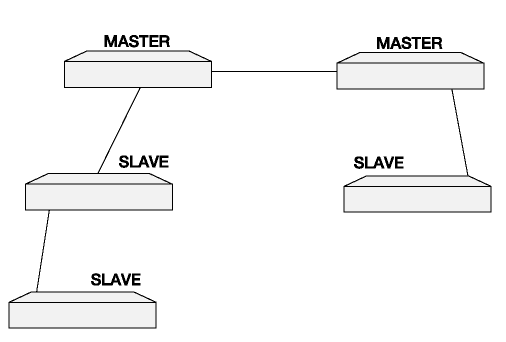

エンハンストスタッキングは、ネットワーク内に存在する複数のスイッチを、1台のスイッチから一括して制御するための機能です。

エンハンストスタッキング機能には、次の特長があります。

• マスタースイッチに設定されたIPアドレスを、エンハンストスタッキンググループで共有可能


• マスタースイッチからスレーブスイッチにログイン可能


• マスタースイッチからスレーブスイッチに、TFTPによるファームウェアや設定ファイルのダウンロードが可能


• ネットワークに新しく追加した本製品に設定をすることなく、マスタースイッチから制御可能（デフォルトで、スレーブに設定されている）


• マスタースイッチは、最大8台までのスレーブスイッチとマスタースイッチが制御可能


• エンハンストスタッキンググループ内では、最低1台のマスタースイッチが必要であるが、マスタースイッチを複数台設定することも可能


• エンハンストスタッキンググループは、同一サブネット内で形成する


• スレーブスイッチは複数のマスタースイッチから制御可能であるが、同時には制御できない


• エンハンストスタッキンググループ内に、エンハンストスタッキング機能を持たないスイッチ（UNAVAILABLEスイッチ）が介在していても、本機能は使用可能


基本設定

1. マスタースイッチを設定します。SET SWITCH STACKMODEコマンドを使って、マスタースイッチを指定します。

   SET SWITCH STACKMODE=MASTER ↓


2. マスタースイッチにIPアドレスを設定します。

   ADD IP INTERFACE=vlan1 IPADDRESS=192.168.1.10 MASK=255.255.255.0 ↓


3. Default_VLANをローカルインターフェースとして指定します。

   SET IP LOCAL INTERFACE=vlan1 ↓


4. エンハンストスタッキング機能を有効にしたくないスイッチがある場合は、SET SWITCH STACKMODEコマンドを使って指定します。

   SET SWITCH STACKMODE=UNAVAILABLE ↓



SHOW REMOTELIST ↓

ACCESS SWITCH NUMBER=1 ↓

マスタースイッチからスレーブスイッチへのファームウェアファイルと設定ファイルの転送

UPLOAD METHOD=REMOTESWITCH FILE=APPBLOCK SWITCHLIST=1 ↓

UPLOAD METHOD=REMOTESWITCH FILE=SWITCHCFG SWITCHLIST=1 ↓

Note - マスタースイッチからスレーブスイッチに起動時設定ファイルを転送すると、スレーブスイッチは再起動し、IPアドレスおよびスタックモードの設定以外は、書き換えられます。

UPLOAD METHOD=REMOTESWITCH FILE=test.cfg SWITCHLIST=1 ↓

Note - マスタースイッチからスレーブスイッチに設定ファイルを転送すると、スレーブスイッチは再起動し、すべての設定が書き換えられますが、ステータスの設定は転送されません。
