スイッチング/ハードウェアIPフィルター


  - 基本動作
   - フィルターの構成
   - フィルター処理の流れ
  - 設定手順
   - フィルター(マッチ条件)の作成
   - フィルター番号の確認
   - フィルターエントリーの追加
    - フィルター番号の指定
    - フィルタリング条件の指定
    - アクションの指定
  - コマンド例
  - 設定例
   - 特定スイッチポートからのみ外部へのUDP通信を許可
   - TCP片方向通信
   - 「マルチプルVLAN」的構成例
   - IPベースのQoS
   - ハードウェアIPフィルターによるポートミラーリング


ハードウェアIPフィルターは、ハードウェア(ASIC)レベルでIPトラフィックのフィルタリングを行う機能です。

Note - ハードウェアIPフィルターとソフトウェア処理によるフィルター(ソフトウェアIPフィルターとファイアウォール)を同時に使用することはできません。両者を有効にしている場合、ハードウェアIPフィルターは機能せず、ソフトウェア処理によるフィルターだけが働きます。ただし、その場合であっても、(内部的にハードウェアIPフィルターを利用している)IGMP Snoopingは機能します。

Note - PPP(PPPoE)とハードウェアIPフィルターは併用できません。PPPoEを使用するときは、ハードウェアIPフィルターを使わないでください。

ハードウェアIPフィルターには以下の特長があります。


パケットのフィルタリング条件には、以下の各項目を使用できます。


条件に一致したパケットに対しては、以下の処理(アクション)を適用できます(複数の処理を適用することも可能)。一致しなかったパケットは通常通り処理されます。




基本動作

ハードウェアIPフィルターの基本動作について説明します。



フィルターの構成

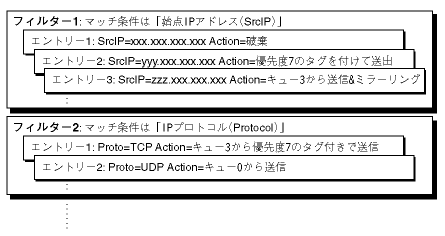

ハードウェアIPフィルターは、マッチ条件(フィルター)とフィルターエントリーで構成されます。


作成可能なフィルター数は次のとおりです。



フィルター処理の流れ

ハードウェアIPフィルターの処理は、おおむね次の手順にしたがって行われます。

Note - 以下の説明は、設定上の便宜を最優先して書いたものであり、実際の内部動作を正確に記述したものではありません。あらかじめご了承ください。

  1. パケットを受信すると、FDB(L2)またはL3テーブル(L3)を参照して出力先(出力ポート)を決定します。

  2. すべてのフィルター(マッチ条件)、すべてのフィルターエントリーをチェックし、受信パケットの入出力スイッチポート、IP、TCP、UDPヘッダーフィールドと一致するものがあるかどうかを調べていきます。一致するエントリーが1つ以上あった場合は、一致したエントリーのアクションをすべて「アクションリスト」にリストアップしておきます。

    Note - 該当フィルターのどのエントリーにもマッチしなかったパケットは、アクションなしとなります。

  3. この時点で「アクションリスト」が空の場合は、フィルター処理を完了し、通常どおりパケットを処理します(パケットを出力)。

    Note - タグなしパケットは、宛先MACアドレスが本製品ならユーザープライオリティー4、本製品以外ならユーザープライオリティー0として扱われます。そのため、本製品によってルーティングされるIP、IPv6パケットは、プライオリティー4で処理されます。一方、本製品によってルーティングされるIPマルチキャストパケットは、宛先MACアドレスが本製品ではないため、プライオリティー0で処理されます。その他のレイヤー2スイッチングされるパケットは、プライオリティー0で処理されます。

  4. アクションリストが完成したら、以下の順序でパケットを処理します。フィルター番号順に処理されるのではない点に注意してください。また、以下の各手順では「フィルター処理を終了」と明記していない限り、自動的に次の手順に進みます(パケットに対し、複数のアクションが適用される場合があります)。

    1. アクションリスト内に「SETTOSアクション」があるか調べます。ある場合は、IPヘッダーのTOS優先度(precedence)フィールドにNEWTOSパラメーターで指定された値を書き込みます。

      Note - ここで書き込んだTOS優先度値が、フィルターエントリーの検索に影響することはありません(アクションリストの検証に入った時点で、すでにエントリーの検索が完了しているため)。フィルターエントリー検索時には、パケット受信時のTOS優先度値が使われます。

    2. アクションリスト内に「SETPRIORITYアクション」があるか調べます。ある場合は、SETPRIORITYアクションの場合は、VLANタグフレームの802.1pユーザープライオリティーフィールドにPRIORITYパラメーターで指定された値を書き込みます。

      Note - 実際にプライオリティー値がセットされた状態でパケットが出力されるには、出力ポートがタグ付き(TAGGED)に設定されている必要があります。出力ポートがタグなし(UNTAGGED)の場合は、VLANタグがない状態でパケットが出力されるため、本アクションは実質的な意味を持ちません。

    3. アクションリスト内に「SENDMIRRORアクション」があるか調べます。SENDMIRRORアクションがある場合は、ミラーポートとして設定されているポートからパケットのコピーを出力します。仕様により、すべてのパケットがVLANタグ付きでミラーポートから出力されます。

      Note - ルーティング対象パケットには、ルーティング先のVLANタグが付きます。

      Note - SENDMIRRORアクションによってミラーされたパケットには、SETTOS、SETPRIORITYアクションによるフィールド書き換えが反映されています。

    4. アクションリスト内に「DENYアクション」があるか調べます。ある場合は、パケットを破棄してフィルター処理を終了します。この場合、通常のポートからパケットが出力されることはありません(SENDEPORT、SENDCOSアクションがある場合でもパケットは出力されません)。ただし、ポートミラーリング機能が有効な場合は、ミラーポートからパケットのコピーが出力されます(SENDMIRRORアクションも有効です)。

    5. アクションリスト内に「SENDEPORTアクション」があるか調べます。ある場合で、パケットがユニキャスト(ブロードキャスト、マルチキャスト、未学習のユニキャスト以外)のときは、パケットの出力先を、FDBやL3テーブルを参照して決定された出力ポートではなく、PORTパラメーターで指定されたポートに変更します。

      Note - SENDEPORTアクションを使う場合は、PORTパラメーターで指定するポート(出力ポート)と入力ポートが同じVLANになるよう設定に注意してください。また、仕様により、本来ならL3スイッチング(ルーティング)されるはずのパケットは、出力ポート(PORT)のタグ設定(タグ付き・タグなし)にかかわらず、本来のルーティング先のVLANタグが付いた状態で出力されます

    6. アクションリスト内に「SENDCOSアクション」があるか調べます。ある場合は、ここまでの手順で確定した出力先ポートの送信キューにパケットを格納し(出力し)、フィルター処理を完了します。このとき、PRIORITYパラメーターで指定されたユーザープライオリティー値に対応するレベルの送信キューを使います。

      Note - SENDCOSアクションでは、PRIORITYパラメーターを送信キュー選択のためだけに使います。出力するパケットにプライオリティー値をセットするわけではありません(セットするにはSETPRIORITYアクションを使います)。

    7. アクションリスト内に「SENDCOSアクション」がない場合は、ここまでの手順で確定した出力先ポートの送信キューにパケットを格納します。このとき、パケット受信時の802.1pユーザープライオリティー値をもとに、どのレベルのキューに入れるかを決定します。

      Note - タグなしパケットは、宛先MACアドレスが本製品ならユーザープライオリティー4、本製品以外ならユーザープライオリティー0として扱われます。そのため、本製品によってルーティングされるIP、IPv6パケットは、プライオリティー4で処理されます。一方、本製品によってルーティングされるIPマルチキャストパケットは、宛先MACアドレスが本製品ではないため、プライオリティー0で処理されます。その他のレイヤー2スイッチングされるパケットは、プライオリティー0で処理されます。



設定手順

ハードウェアIPフィルターの設定は、次の流れで行います。

  1. フィルター(マッチ条件)の作成(ADD SWITCH L3FILTER MATCHコマンド)
  2. フィルター番号の確認(SHOW SWITCH L3FILTERコマンド)
  3. フィルターエントリーの追加(ADD SWITCH L3FILTER ENTRYコマンド)

以下、各手順について詳しく解説します。



フィルター(マッチ条件)の作成

最初に、ADD SWITCH L3FILTER MATCHコマンドでフィルター(マッチ条件)を作成し、IP/TCP/UDPヘッダーのどのフィールドを比較条件として使用するかを指定します。

■ MATCHパラメーターには、フィルタリング条件として使用するヘッダーフィールドを以下から指定します。複数指定する場合はカンマで区切って指定してください。TCPxxx、UDPxxxを指定する場合は、PROTOCOLも条件として指定し、さらにADD SWITCH L3FILTER ENTRYコマンド(後述)でそれぞれ「PROTOCOL=TCP」、「PROTOCOL=UDP」を指定する必要があります。

表 1:MATCHパラメーターに指定できる項目
Ethernetヘッダー
TYPE プロトコルタイプフィールド。他項目との併用は不可
IPヘッダー
TOS TOSオクテットの優先度値(precedence)フィールド
IPDSCP TOSオクテットのDSCP(DiffServ Code Point)フィールド
TTL 生存時間(TTL)フィールド
PROTOCOL プロトコルフィールド
SIPADDR 始点IPアドレス(SCLASSも指定すること)
DIPADDR 終点IPアドレス(DCLASSも指定すること)
TCPヘッダー
TCPSPORT 始点ポート(PROTOCOLも指定すること)
TCPDPORT 終点ポート(PROTOCOLも指定すること)
TCPSYN Synフラグ(PROTOCOLも指定すること。EMPORTにTRUEを指定しないこと)
TCPACK Ackフラグ(PROTOCOLも指定すること。EMPORTにTRUEを指定しないこと)
TCPFIN Finフラグ(PROTOCOLも指定すること。EMPORTにTRUEを指定しないこと)
UDPヘッダー
UDPSPORT 始点ポート(PROTOCOLも指定すること)
UDPDPORT 終点ポート(PROTOCOLも指定すること)


■ MATCHパラメーターにTYPEを指定した場合は、TYPEパラメーターでEthernetのフレームフォーマット(エンキャプセレーション)を指定する必要があります。802(802.2 LLC)、ETHII(Ethernet Version 2)、SNAP(802.2 LLC + SNAP)から選択してください。ADD SWITCH L3FILTER ENTRYコマンドのTYPEパラメーターには、ここで指定したフレームフォーマットのプロトコル番号を指定します。

Note - MATCHパラメーターにTYPEを指定した場合、他のヘッダーフィールドをフィルタリング条件として使うことはできません。また、SETTOSアクションは使用できません。

■ MATCHパラメーターにSIPADDRかDIPADDRを指定した場合は、SCLASS、DCLASSパラメーターでそれぞれアドレスマスクも指定します。マスク値は、クラスA、B、Cの標準マスク(8, 16, 24ビット長)か単一ホストを対象とするHOST、あるいは、任意のマスク長(1〜32ビット)で指定します。ここで指定したマスクは、IPアドレスを実際に指定する際、指定したIPアドレスに対して適用されます。

■ 特定のポートでのみフィルタリングを行うには、IMPORT(入力ポート)、EMPORT(出力ポート)パラメーターにTRUEを指定します。IMPORT、EMPORTパラメーターにTRUEを指定すると、特定のスイッチポートで送受信されるパケットだけがフィルタリングの対象になります。デフォルト(FALSE)では、すべてのポートがフィルタリングの対象になります。なお、具体的なポート番号は、後述するADD SWITCH L3FILTER ENTRYコマンドのIPORT、EPORTパラメーターで指定します。

Note - EMPORTパラメーターにTRUEを指定した場合は、FDB、L3テーブルのどちらにも登録されていないMACアドレス(ブロードキャスト、マルチキャスト、未学習のユニキャスト)宛てのパケットがフィルタリング対象にならないという制限があります。TCP制御フラグによるフィルタリングを行う場合(マッチ条件にTCPSYN、TCPACK、TCPFINを指定する場合)、および、ブロードキャスト、マルチキャストパケットのフィルタリングを行う場合は、EMPORTにTRUEを指定しないでください。



フィルター番号の確認

次に、SHOW SWITCH L3FILTERコマンドを実行し、手順1で作成したフィルター(マッチ条件)の番号を確認します。

Note - フィルター番号は、ADD SWITCH L3FILTER MATCHコマンド実行時にシステムが自動で割り当てます。この番号は可変なので、他のフィルターの削除によって変更される可能性があります。フィルター番号を指定するときは、必ずSHOW SWITCH L3FILTERコマンドで確認してから指定してください。



フィルターエントリーの追加

次に、ADD SWITCH L3FILTER ENTRYコマンドを使って、フィルター(マッチ条件)にエントリーを追加します。

フィルターエントリーを追加するには、次の3つの情報を入力する必要があります。以下、それぞれについて詳しく解説します。




フィルター番号の指定

ADD SWITCH L3FILTER ENTRYコマンドのL3FILTERパラメーターには、SHOW SWITCH L3FILTERコマンドで確認したフィルター番号を指定します。

Note - エントリー番号は、ADD SWITCH L3FILTER ENTRYコマンド実行時にシステムが自動で割り当てます。この番号は可変なので、他のエントリーの追加・削除によって変更される可能性があります。エントリー番号を指定するときは、必ずSHOW SWITCH L3FILTERコマンドにENTRYパラメーターを付けて実行し、希望するエントリーの番号を確認してから指定してください。



フィルタリング条件の指定

フィルタリング条件は、以下の各パラメーターで指定します。マッチ条件作成時にMATCHパラメーターで指定したすべてのフィールドに対して具体的な値を指定してください。

表 2:条件パラメーター(受信パケットのヘッダーその他とつきあわせるパラメーター)
入出力スイッチポート
IPORT 入力スイッチポート。指定ポートから入力されたパケットだけがマッチする
EPORT 出力スイッチポート。指定ポートから出力されるパケットだけがマッチする(ただし、若干の制限あり。詳細は後述)
Ethernetヘッダー
TYPE Ethernetフレームのレイヤー3プロトコルタイプフィールド値(16進数)。ADD SWITCH L3FILTER MATCHコマンドのTYPEパラメーターで指定したフレームフォーマットにおける値を指定する。Ethernet Version 2と802.2 LLC(DSAP、SSAP)におけるプロトコルタイプは2バイト、SNAPのプロトコルタイプは5バイト長
IPヘッダー
TOS TOS優先度値(TOSオクテットのprecedenceフィールド)。有効範囲は0〜7
IPDSCP DSCP(DiffServ Code Point)フィールド値。有効範囲は0〜63
TTL 生存時間(TTL)フィールドの値。有効範囲は0〜255
PROTOCOL IPの上位プロトコル。TCP、UDPなどのプロトコル名、または、IPプロトコル番号で指定する
SIPADDR 始点IPアドレス。パケットマッチング時には、ここで指定したアドレスに対して、ADD SWITCH L3FILTER MATCHコマンドのSCLASSパラメーターで指定したマスクが適用される
DIPADDR 終点IPアドレス。パケットマッチング時には、ここで指定したアドレスに対して、ADD SWITCH L3FILTER MATCHコマンドのDCLASSパラメーターで指定したマスクが適用される
TCPヘッダー
TCPSPORT 始点ポート番号またはサービス名
TCPDPORT 終点ポート番号またはサービス名
TCPSYN Synフラグのオン(TRUE)、オフ(FALSE)。EPORTパラメーターと併用しないこと
TCPACK Ackフラグのオン(TRUE)、オフ(FALSE)。EPORTパラメーターと併用しないこと
TCPFIN Finフラグのオン(TRUE)、オフ(FALSE)。EPORTパラメーターと併用しないこと
UDPヘッダー
UDPSPORT 始点ポート番号またはサービス名
UDPDPORT 終点ポート番号またはサービス名


■ 特定のポートでのみフィルタリングを行いたい場合(ADD SWITCH L3FILTER MATCHコマンドでIMPORT=TRUEまたはEMPORT=TRUEを指定した場合)は、IPORT(入力ポート)、EPORT(出力ポート)パラメーターでフィルタリングを行うポートの番号を指定してください。IPORTで指定したポートから入力されたパケット、EPORTで指定したポートから出力されるパケットだけが、フィルタリングの対象となります。

Note - ADD SWITCH L3FILTER MATCHコマンドでIMPORT=TRUEかEMPORT=TRUEを指定していながら、IPORT、EPORTパラメーターでポートの番号を指定していないと、フィルタリングが行われません。なお、ポートは一度に1つしか指定できないので、複数のポートでフィルタリングを有効にしたい場合は、ポートの数だけエントリーを作成してください。

Note - フィルタリング条件としてEPORT(出力スイッチポート)を指定した場合、FDB、L3テーブルのどちらにも登録されていないMACアドレス(ブロードキャスト、マルチキャスト、未学習のユニキャスト)宛てのパケットにはフィルターが適用されなくなります。したがって、TCP制御フラグによるフィルタリング(TCPSYN、TCPACK、TCPFINパラメーター)を行う場合、および、ブロードキャスト、マルチキャストパケットのフィルタリングを行う場合は、EPORTパラメーターを併用しないでください。

■ TCPの制御フラグはコネクション方向の判別に使用できますが、前述の制限があるため、EPORTパラメーターとは併用しないでください。



アクションの指定

パケットが条件に一致したときのアクションは、ACTIONパラメーターで指定します。ACTIONはカンマ区切りで複数指定が可能です。

次の表に示すとおり、アクションはいくつかの「カテゴリー」に分類できます。

表 3:ACTIONパラメーターに指定できるオプション
パケットの破棄・通過を制御するアクション
DENY パケットを破棄する。マッチしたエントリーの中にDENYアクションが含まれている場合は、通常のポートからパケットが出力されることはない(SENDEPORT、SENDCOSアクションがある場合でもパケットは出力されない)。ただし、ポートミラーリング機能が有効な場合は、ミラーポートからパケットのコピーが出力される(SENDMIRRORアクションも有効)
出力ポートを変更するアクション
SENDEPORT ユニキャストパケット(ここでは、ブロードキャスト、マルチキャスト、および、未学習のユニキャストを除くパケットのこと)の出力先をPORTパラメーターで指定されたポートに変更する。このとき、出力ポート(PORT)と入力ポートが同じVLANでなくてはならないので、設定には注意すること。また、仕様により、本来ならL3スイッチング(ルーティング)されるはずのパケットは、出力ポート(PORT)のタグ設定(タグ付き・タグなし)にかかわらず、本来のルーティング先のVLANタグが付いた状態で出力される
出力キューを変更するアクション
SENDCOS パケットをPRIORITYパラメーターで指定されたプライオリティーに対応するレベルの送信キューに入れる
802.1pプライオリティーを書き換えるアクション
SETPRIORITY VLANタグフレームの802.1pユーザープライオリティーフィールドに、PRIORITYパラメーターで指定された値を書き込む。出力ポートがタグ付きの場合のみ有効。出力ポートがタグなしの場合はパケットにタグが付かないので、本アクションは意味を持たない
IP TOSフィールドを書き換えるアクション
SETTOS パケットのIP TOS優先度(precedence)フィールドに、NEWTOSパラメーターで指定された値を書き込む。TYPEパラメーターでIP以外のプロトコルを指定した場合は無効
その他のアクション
SENDMIRROR パケットのコピーをミラーポートから出力する。あらかじめ、ミラーポートを指定し、ポートミラーリング機能を有効にしておく必要がある。パケットが複数のエントリーにマッチした場合、DENY、SEND〜を除く他のアクションがすべて適用された状態でパケットがミラーされる。また、DENY対象のパケットであってもミラーされる。仕様により、すべてのパケットがVLANタグ付きでミラーポートから出力される。また、ルーティング対象パケットには、ルーティング先のVLANタグが付く




コマンド例

次に具体的なコマンド例を示します。

なお、以下の例ではいずれも、フィルター(マッチ条件)を1つしか作成していないものと仮定しています。複数のフィルターを作成する場合は、ADD SWITCH L3FILTER ENTRYコマンドのL3FILTERパラメーターで適切なフィルター番号を指定してください。フィルター番号はSHOW SWITCH L3FILTERコマンドで確認できます。

■ ポート1〜3で受信した192.168.10.0/24からのIPパケットを破棄


■ 192.168.10.100(単一ホスト)からのIPパケットを破棄


■ ポート2から送信されるICMPパケットを破棄


■ telnetパケットをユーザープライオリティー7に対応した送信キューに入れる


■ 192.168.30.100へのtelnetパケットを破棄


■ 192.168.10.5からのパケットの802.1pユーザープライオリティーフィールドに4をセットして送信


■ 受信パケットのIP TOS優先度が1の場合、ユーザープライオリティーを4にして送信


■ 192.168.10.100宛てのパケットをミラーポート1から出力。ミラーリングされたパケットにはVLANタグが付いています。


■ 192.168.10.100からのTCPコネクション確立要求を拒否(片方向のみ拒否。他のホストから192.168.10.100へはコネクションを張れる)


■ 192.168.10.0/24から192.168.20.0/24へのTCPコネクション確立要求を拒否(片方向のみ拒否。192.168.20.0/24から192.168.10.0/24へはコネクションを張れる)


■ ハードウェアIPフィルターは、ルーティングされない同一IPネットワーク内のトラフィックに対しても有効です。そのため、「192.168.10.0/24から他ネットワークへのTCPコネクション確立要求を拒否」するつもりで次のような設定を行うと、192.168.10.0/24内でもTCPの通信ができなくなってしまいます。


通常、ネットワーククラス単位でフィルターを設定するとき(SCLASS、DCLASSにA, B, Cまたは1〜32のマスク長を指定したとき)は、前の例のように送信元(SIPADDR)と宛先(DIPADDR)の両方を指定してください。

■ ある条件を満たしたパケットに対して複数の処理を行いたい場合は、1つのエントリーで複数のアクションを指定してください。同一フィルター(マッチ条件)内で、同じフィルタリング条件を持つエントリーを複数作ることはできません。

たとえば、192.168.1.1からのパケットに対して、TOS precedenceの書き換えと送信キューの指定を行いたい場合、次のように設定することはできません。3行目と4行目のエントリーのフィルタリング条件が同じため、4行目を入力するときにエラーになります。


このような場合は、次のようにしてください。


■ ハードウェアIPフィルターを使用するために、必ずしもIPモジュールを有効にする必要はありません。純粋なレイヤー2スイッチとして本製品を使用する場合であっても、ハードウェアIPフィルターを使えば、IPアドレスやプロトコルに応じたフィルタリングが可能です。

■ どのようなハードウェアIPフィルター(マッチ条件)が作成されているかを確認するには、SHOW SWITCH L3FILTERコマンドを使います。


■ ハードウェアIPフィルターのフィルターエントリーを確認するには、SHOW SWITCH L3FILTERコマンドにENTRYオプションを付けます。このときは、フィルター番号を必ず指定しなくてはなりません。


■ ハードウェアIPフィルターからエントリーを削除するには、DELETE SWITCH L3FILTERコマンドのENTRYパラメーターでエントリー番号を指定します。


Note - エントリー番号は可変です。エントリーを削除すると、後続のエントリー番号が1つずつ前にずれるので注意してください。コマンド中でエントリー番号を指定するときは、必ずSHOW SWITCH L3FILTERコマンドにENTRYパラメーターを付けて実行し、希望のエントリーの番号を確認してから指定してください。

■ フィルター(マッチ条件)を削除するには、エントリーをすべて削除したあとで次のように実行します。


Note - フィルター番号は可変です。フィルター(マッチ条件)を削除すると、後続のフィルター番号が1つずつ前にずれるので注意してください。コマンド中でフィルター番号を指定するときは、必ずSHOW SWITCH L3FILTERコマンドで希望するフィルターの番号を確認してから指定してください。

■ ハードウェアIPフィルターはデフォルトで有効になっています(デフォルト有効のIGMP SnoopingがハードウェアIPフィルターを内部的に使用しているため)。無効に設定していた場合は、ENABLE SWITCH L3FILTERコマンドで有効にしてください。




設定例




特定スイッチポートからのみ外部へのUDP通信を許可

ハードウェアIPフィルターを利用して、VLAN内の特定ポートからのみ外部へのUDP通信を許可する設定例を示します。ここでは、次のようなネットワーク構成を例に説明します。


ここでは、次のようなフィルタリング条件を考えます。


ポート単位でのフィルタリングには、DHCPクライアントのIPアドレスが変更された場合でも対応できるメリットがあります。

スイッチAの設定
  1. VLANの設定を行います。


  2. IPモジュールを有効にします。


  3. VLANインターフェースにIPアドレスを設定します。


  4. デフォルトルートを設定します。


  5. ハードウェアIPフィルターの設定を行います。


設定は以上です。



TCP片方向通信

マッチ条件としてTCPの制御フラグSynとAckを使用し、片方のVLANからのみTCPの通信を開始できるように設定します。


ここでは、次のようなフィルタリング条件を考えます。


スイッチAの設定
  1. VLANの設定を行います。


  2. IPモジュールを有効にします。


  3. VLANインターフェースにIPアドレスを設定します。


  4. ハードウェアIPフィルターの設定を行います。


設定は以上です。



「マルチプルVLAN」的構成例

ポート1、2、3を個別のVLANとし、VLAN commonを共有するよう設定します。個々のVLAN間の通信は禁止します。ここでは、次のようなネットワーク構成を例に説明します。


スイッチAの設定
  1. VLANの設定を行います。


  2. IPモジュールを有効にします。


  3. VLANインターフェースにIPアドレスを設定します。


  4. ハードウェアIPフィルターの設定を行います。


  5. 本体への不正アクセスを防ぐため、Telnetサーバーを停止します。


設定は以上です。



IPベースのQoS

IPアドレスやTCP/UDPポートに基づきパケット送信時の優先度に差を付けるIPベースQoSの設定例を示します。ここでは、次のようなネットワーク構成を例に説明します。


ここでは、次のようなQoSを設定します。

スイッチAの設定
  1. VLANの設定を行います。


  2. IPモジュールを有効にします。


  3. VLANインターフェースにIPアドレスを設定します。


  4. ハードウェアIPフィルターの設定を行います。


設定は以上です。



ハードウェアIPフィルターによるポートミラーリング

ハードウェアIPフィルターを用いて、特定のIPパケットだけをミラーポートにコピーする設定例を示します。ここでは、次のようなネットワーク構成を例に説明します。


ここでは、ホストA(192.168.20.100)とサーバー(192.168.10.5)間のIPトラフィックだけをミラーポートにコピーするよう設定します。ミラーポートには1番ポートを使います。

なお、仕様によりハードウェアIPフィルター経由でミラーリングされたパケットは、VLANタグが付いた状態でミラーポートに出力されます。キャプチャーソフトがVLANタグを識別できない場合、IPパケットがプロトコルタイプ0x8100(802.1Qタグ)として表示される場合がありますのでご注意ください。

スイッチAの設定
  1. VLANの設定を行います。


  2. IPモジュールを有効にします。


  3. VLANインターフェースにIPアドレスを設定します。


  4. ミラーポートを設定します。


    Note - このときポート1がVLAN default以外に所属しているとエラーになります。その場合は、DELETE VLAN PORTコマンドでポートを現在所属中のVLANから削除した上で、本コマンドを実行してください。

  5. ポートミラーリング機能を有効にします。


  6. ハードウェアIPフィルターの設定を行います。


設定は以上です。これにより、ホストA・サーバー間のIPトラフィックだけがミラーポート(ポート1)にコピーされるようになります。ミラーポートにアナライザーを接続すれば、ホストA・サーバー間のトラフィックを解析できます。なお、ハードウェアIPフィルターによるミラーリングでは、ミラーされたパケットにVLANタグが付きます。
