CentreCOM 9600シリーズ コマンドリファレンス 2.7
IPv6マルチキャスト/MLD Snooping
MLD Snoopingは、VLAN環境において不要なIPv6マルチキャストトラフィックをフィルタリングする機能です。
Note
- MLD Snooping はデフォルトで有効になっていますが、本機能のサポートを受けるためには別売のフィーチャーライセンスAT-FL-13が必要です。
MLD Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されます。すなわち、VLAN内にグループメンバーが1台でもいると、同一VLAN内のすべてのポートにパケットが転送されてしまいます。
MLD Snoopingを有効にすると、本製品は各ポートで交換されるMLDメッセージ（Multicast Listener Report、Query、Done）を監視して、受信者の存在するポートにだけ該当グループのトラフィックを配送するようになります。
■ MLD Snoopingは、ご購入時の状態（まったく設定を行っていない状態）で有効になっています。

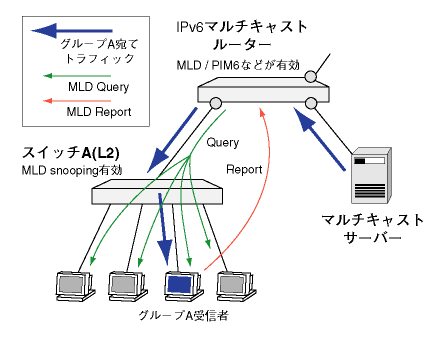

MLD Snoopingはレイヤー2の機能であるため、本製品をレイヤー2スイッチとして使用する場合でも利用できます。次図のように、上位にマルチキャスト対応のIPv6ルーターが存在する場合、特別な設定をすることなくMLD Snoopingを利用できます。本製品にIPv6やMLD（MLD Querier機能）の設定は必要ありません。
■ MLD Snoopingの対象となるアドレスは以下のとおりです。マルチキャストアプリケーションでは、以下のマルチキャストグループアドレスを使用してください。
ffXY:xxxx:xxxx:xxxx:xxxx:xxxx:AABB:CCDD
- 先頭の「ff」はマルチキャストアドレスであることを示すもので固定です。
- 続く「X」は4ビットのフラグフィールドです。適切な値を選択してください。現在は一時的なグループアドレスを示すT（Transient）フラグ（4ビット目）だけが定義されています。よって値は0（恒久的）か1（一時的）になります。
- 続く「Y」は4ビットのスコープフィールドです。グループアドレスの有効範囲を示します。アプリケーションに適した値を選択してください。通常は2（リンクローカル）、5（サイトローカル）、e（グローバル）を使います（詳細は表を参照）。
- 続く「xxxx:xxxx:xxxx:xxxx:xxxx:AABB:CCDD」は112ビットのグループIDです。「xx」の部分には任意の値（00〜ff）を指定できますが、「AA」「BB」「CC」「DD」の部分は、定義済みマルチキャストアドレスと重ならないよう、それぞれ次の範囲から選んでください。
- AA = 00〜fe
- BB = 00〜ff（ただし、AA = 00のときは03〜ff）
- CC = 00〜ff
- DD = 00〜ff
マルチキャストグループのスコープ値は次のように定義されています（RFC2373）。
表 1
| 0 |
予約済み |
| 1 |
ノードローカルスコープ（同一ノード内に限定） |
| 2 |
リンクローカルスコープ（同一データリンクに限定） |
| 3 |
予約済み |
| 4 |
予約済み |
| 5 |
サイトローカルスコープ（同一「サイト」に限定） |
| 6 |
予約済み |
| 7 |
予約済み |
| 8 |
組織ローカルスコープ（同一「組織」に限定） |
| 9 |
予約済み |
| a |
予約済み |
| b |
予約済み |
| c |
予約済み |
| d |
予約済み |
| e |
グローバルスコープ（制限なし） |
| f |
予約済み |
■ 本製品のみで単一VLANのネットワークを構成する場合は、デフォルトで有効なMLD Snoopingだけでなく、MLD機能（MLD Querierとしての機能）も有効にする必要があります。
Note
- MLD機能を使用するには、別売のフィーチャーライセンスAT-FL-13が必要です。
- IPv6モジュールを有効にします。
- VLAN defaultにIPv6アドレスを設定します。ご購入時の状態ではすべてのポートがVLAN defaultに所属しています。
ADD IPV6 INT=vlan-default IP=3ffe:b80:3c:10::1/64 PUBLISH=YES ↓
- ルーター通知（RA）を有効にします。
- MLDモジュールを有効にします。
- VLAN default上でMLDを有効にします。
ENABLE IPV6 MLD INT=vlan-default ↓
設定は以上です。MLD Snoopingはデフォルト有効なので、設定は必要ありません。
■ MLD Snoopingの状態はSHOW MLDSNOOPINGコマンドで確認できます。
■ MLD Snoopingを無効にするには、DISABLE MLDSNOOPINGコマンドを実行します。また、再度有効にするには、ENABLE MLDSNOOPINGコマンドを実行します。
