アクセスフィルター/概要・基本設定

  - アクセスフィルターの基本設定
  - コマンド例
   - デフォルトアクションの設定例
   - エントリーの作成例
   - 設定内容の確認
  - マッチ判定
   - フィルター適用のまとめ

アクセスフィルターとは本製品宛への通信に適用するセキュリティー機能です。本製品宛のパケットを受信すると、受信パケットに関連付けられたフィルターを参照し、受信を許可するか、拒否するかの決定を行います。

本製品では、各種サービス（IP、TELNET、FTP、TFTP、SNMP）にIPアドレスおよび受信ポートを組み合わせて関連付けたフィルタリングに対応しています。各組み合わせパターンをエントリーと呼び、システム全体で512件まで登録できます。




アクセスフィルターの基本設定

アクセスフィルターのコマンド例をいくつか示します。本製品へのIPアドレスの付与については、「IP」をご覧ください。

■ 管理用端末（192.168.10.100）からのアクセスを除き、本製品（192.168.10.1）宛へのすべてのアクセスを拒否するよう設定します。



  1. ENABLE ACCESS FILTERコマンドでアクセスフィルター機能を有効にします。ここでは、あらゆるプロトコル・サービスを含むグローバルフィルターを設定します。


  2. 次に、SET ACCESS FILTERコマンドで、デフォルトのアクション（処理）ではパケットを破棄するよう設定します。


  3. エントリーを作成します。ADD ACCESS FILTERコマンドで、管理用端末（ポート：14、IPアドレス：192.168.10.100）からのすべてのパケットを許可するエントリーを作成します。
    ここで、MASKに指定するのはこのIPアドレスのサブネットマスクではなく、このIPアドレスのどこまでをマスクするか指定するものです。


  4. 設定内容をファイルに保存し、起動スクリプトに指定します。


  5. アクセスフィルター関連コマンドは、再起動後に反映されるため、RESTART REBOOTコマンドで再起動します。

    Do restart system now ? (Y/N):Y

以上で設定は終わりです。

Note - アクセスフィルター機能はデフォルトで無効になっています。




コマンド例


上記基本設定の手順2と3にあたるコマンドについて、いくつか例を示します。




デフォルトアクションの設定例


■ デフォルトのアクションでは、すべてのサービス（SNMP、FTP、TELNET、TFTP、ICMP、GLOBALのすべて）のパケットを破棄します。


Note - FILTERオプションのGLOBALはすべてのサービスを意味します。ALLを指定した場合、SNMP、FTP、TELNET、TFTP、ICMP、GLOBALを指定したことと同じになります。

■ デフォルトのアクションでは、ICMP（PINGなど）のみ許可します。





エントリーの作成例


■ 管理用端末（ポート：1、IPアドレス：192.168.10.100）からのICMP（PINGパケットなど）を許可します。


■ ポート5配下の、IPアドレス：192.168.30.nからのICMP（PINGパケットなど）を拒否します。


■ ポート7配下の、IPアドレス：192.168.50.nからのすべてのパケットを許可します。


■ ポート9配下の、IPアドレス：192.168.70.nからのFTPとTelnetのパケットを許可します。



Note - エントリーとして設定するサービスは、ENABLE ACCESS FILTERコマンドで有効にする必要があります。デフォルトでは無効になっています。




設定内容の確認


■ 各サービスの有効/無効を確認します。


■ Telnetサービスのエントリー内容を確認します。


Note - アクセスフィルターコマンドを有効にするには、RESTART REBOOTコマンドで再起動が必要です。




マッチ判定


受信パケットが複数のエントリーに一致した場合は、より限定された条件のエントリーの処理が適用されます（最長マッチ）。

■ Telnetサービスに対し、次のコマンドを実行したとします。


表 1
エントリー番号
ポート
マスク
IPアドレス
処理
（なし。Telnetサービスに対するデフォルト） なし 0.0.0.0 0.0.0.0 DISCARD
1 1 255.255.0.0 192.168.0.0 PASS
2 1 255.255.255.0 192.168.1.0 DISCARD


受信パケットの送信元IPアドレスが192.168.1.1であるとします。
このとき
<エントリー1> 192.168.1.1 AND 255.255.0.0 -> 192.168.0.0 （一致）
<エントリー2> 192.168.1.1 AND 255.255.255.0 -> 192.168.1.0 （一致）
となり、エントリー1とエントリー2の2つが一致します。

各エントリーのマスク長（マスクビット数）はエントリー2（24ビット） ＞エントリー1（16ビット）ですので、エントリー2の処理が適用されます。

したがって上記のTelnetフィルターグループは
「192.168.x.xは（192.168.1.xを除いて）許可」
「その他はすべて破棄」
という動作になります。

※マスク長：32 - 値が1である最下位ビット番号

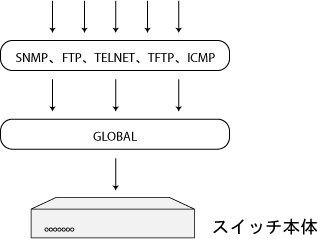

フィルター適用のまとめ

フィルタリング対象パケットは
  1. 各サービス（Telnet、SNMPなど）に関連付けられたフィルター
  2. グローバルフィルター
の順でフィルタリングされます。


上記で一致した場合、さらなるマッチ判定は
  1. 各ポートによるフィルター
  2. PORT=ALLのフィルター
  3. フィルターグループのデフォルト
の順で判定されます。
