MLD Snooping/概要・基本設定

MLD Snoopingは、VLAN環境において不要なIPv6マルチキャストトラフィックをフィルタリングする機能です。本製品ではMLD v2 Snoopingをサポートしています。

MLD Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されるため、VLANにグループの受信者（メンバー）が1台でもいると、VLANに所属するすべてのポートにパケットが転送されてしまいます。

MLD Snoopingを有効にすると、本製品は各ポートで交換されるMLDメッセージ（Multicast Listener Report、Done）を監視して、受信者の存在するポートにだけ該当グループのトラフィックを配送するようになります。

■ MLD Snoopingは、ご購入時の状態（まったく設定を行っていない状態）で無効になっています。

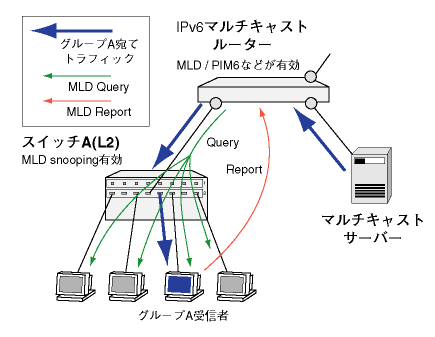

次図のように、上位にマルチキャスト対応のIPv6ルーターが存在する場合、ルーターポートを指定することによりMLD Snoopingを利用できます。

ffXY:xxxx:xxxx:xxxx:xxxx:xxxx:AABB:CCDD


• 先頭の「ff」はマルチキャストアドレスであることを示すもので固定です。


• 続く「X」は4ビットのフラグフィールドです。適切な値を選択してください。現在は一時的なグループアドレスを示すT（Transient）フラグ（4ビット目）だけが定義されています。よって値は0（恒久的）か1（一時的）になります。


• 続く「Y」は4ビットのスコープフィールドです。グループアドレスの有効範囲を示します。アプリケーションに適した値を選択してください。通常は2（リンクローカル）、5（サイトローカル）、e（グローバル）を使います（詳細は表を参照）。


• 続く「xxxx:xxxx:xxxx:xxxx:xxxx:AABB:CCDD」は112ビットのグループIDです。「xx」の部分には任意の値（00〜ff）を指定できますが、「AA」「BB」「CC」「DD」の部分はそれぞれ次の範囲から選んでください。


  • AA = 00〜fe

  • BB = 03〜ff

  • CC = 00〜ff

  • DD = 00〜ff


表 1

0	予約済み
1	ノードローカルスコープ（同一ノード内に限定）
2	リンクローカルスコープ（同一データリンクに限定）
3	予約済み
4	予約済み
5	サイトローカルスコープ（同一「サイト」に限定）
6	予約済み
7	予約済み
8	組織ローカルスコープ（同一「組織」に限定）
9	予約済み
a	予約済み
b	予約済み
c	予約済み
d	予約済み
e	グローバルスコープ（制限なし）
f	予約済み

DISABLE MLDSNOOPING ↓

ENABLE MLDSNOOPING ↓
CREATE MLDSNOOPING VLAN=vlan-orange ROUTERPORT=1 ↓


SHOW MLDSNOOPING ↓


SET MLDSNOOPING TIMEOUT=300 ↓


SET MLDSNOOPING VLAN=vlan-red ROUTERPORT=10 ↓


Note - MLD Snoopingはポートミラーリングとは併用できません。

Note - ルーターポートをトランクポートに設定する場合は、トランキングに使用するポートすべてをルーターポートに設定してください。

Note - MLD Snoopingの対象VLANに所属するポートにスタティックエントリーを登録することはできません。

Note - MLD v2 Snoopingのソースフィルタリング機能は未サポートです。
