QoS/概要・基本設定

  - 送信キューの送信方法
   - 送信キューの重み付け
  - プライオリティータグと送信キュー
  - DiffServ（Differentiated Service）
   - DSCP（DiffServ Code Point）
  - ポートプライオリティーの割り当て

パケットごとに送信時の優先度を変化させるQoS（Quality of Service）機能について解説します。本製品はIEEE 802.1p準拠のプライオリティータグに基づいてパケットに送信キューを割り当てるQoSと、パケットのDSCP値に基づいてパケットに送信キューを割り当てるQoSに対応しています。

Note - EAPパケット、DVMRPパケットに対しては、QoSは動作しません。




送信キューの送信方法

本製品では送信キューの処理方法を、重み付けラウンドロビン（Weighted round robin priority）と、絶対優先（Strict priority）のどちらで行うかを選択できます。

デフォルトでは、重み付けラウンドロビンが設定されています。この場合は、最大送信パケット数を設定して、送信キューごとの重み付けを行いラウンドロビン（Weighted round robin priority）方式で送信されますので、高いレベルの送信キューのパケット送信が終了するまで待つことなく、低いレベルのキューのパケット送信が行われます。

絶対優先（Strict priority）を選択した場合は、送信キューのレベル（優先度）の高いパケットが優先的に送信され、レベルの高いキューのパケット送信が終了するまで次のレベルのキューのパケットは送信されません。

■ 送信方式の変更は、SET QOS SCHEDULINGコマンドで指定します。


本製品の各ポートは、それぞれ4レベル（0〜3）の送信キューを備えています（キュー3が優先度最高）。



送信キューの重み付け

送信キューの重み付けを行い、ラウンドロビン（Weighted round robin priority）で送信を行う場合には、送信キューの重み付けを変更することもできます。

■ 設定は、SET QOS HWQUEUEコマンドで行います。送信キューに重み付けを変更する場合には、次のように設定します。


設定された比率にしたがって、各キューのパケットは順番に送信されます。
プライオリティーキューのデフォルトの重み付けの比率は、下記のとおりです。

表 1
キュー番号（大きいほど優先度が高い）
重み付けの比率
0 1
1 4
2 10
3 15


Note - 送信キューに重み付けを行うには、優先度の高いキュー（キュー3が優先度最高）の比率が大きくなるように設定してください。同じ比率を設定することはできます。

■ 送信キューの重み付けは、SHOW QOS HWQUEUEコマンドで確認できます。



プライオリティータグと送信キュー

802.1QのVLANタグヘッダーには、3ビットのユーザープライオリティーフィールド（802.1p）が設けられています。


本製品は、このフィールドの値にしたがって、受信フレームの送信に優先度をつけることができます。

本製品の各ポートは、それぞれ4レベル（0〜3）の送信キューを備えています（キュー3が優先度最高）。

受信フレームがどのキューに入れられるかは、ユーザープライオリティー値とキューのマッピング設定によって決まります。

デフォルトのマッピングは次のとおりです。キューは番号が大きいほど優先度が高くなります。
VLANタグのないフレーム（タグなしフレーム）は、ユーザープライオリティー0（すなわちキュー1に入る）として扱われます。（タグなしフレームの扱いについては、後述の「ポートプライオリティーの割り当て」参照）

表 2
ユーザープライオリティー
キュー番号
0 1
1 0
2 0
3 1
4 2
5 2
6 3
7 3


■ ユーザープライオリティー値とキューのマッピングを変更するには、SET QOS HWPRIORITYコマンドを使います。たとえば、下図のようなマッピングにするには、次のコマンドを実行します。


表 3
ユーザープライオリティー
キュー番号
0 0
1 0
2 0
3 1
4 1
5 2
6 2
7 3


■ ユーザープライオリティーとキューのマッピングを確認するにはSHOW QOS HWPRIORITYコマンドを使います。




DiffServ（Differentiated Service）


DiffServ（Differentiated Service）は、ネットワーク境界（エッジ）で流入トラフィックをクラス分け・マーキングし、ネットワーク内部ではマーカーだけを見てQoSを適用できるようにする技術です。

DiffServでは、マーキング用にIPヘッダーのTOSオクテットを再定義しています。従来、TOSオクテットは3ビットの優先度フィールドと、3または4ビットのTOSフラグフィールド、および予約済みフィールドで構成されていましたが、DiffServでは先頭6ビットをDSCP（DiffServ Code Point）として定義しなおしています。DSCPフィールドは0〜63の値をとるマーカーフィールドであり、各値の意味は個々のネットワーク主体（DiffServドメイン）が独自に定義します。たとえば、DSCP=20は低遅延・狭帯域、DSCP=21は中遅延・広帯域などといった定義が可能です。





DSCP（DiffServ Code Point）


IPヘッダーのDiffServフィールド（TOSフィールドとも呼ばれる）内にある6ビットのフィールドです。0〜63の値をとります。パケットを受信する機器に対して、該当パケットのトラフィッククラスを示すために使われます。DSCP値の意味は各機器が独自に管理し、それに基づいてパケットを処理します。

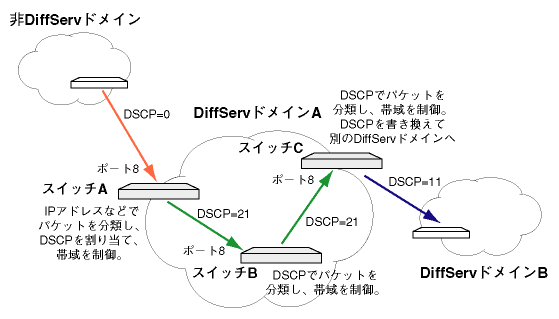

パケットのDSCP値にしたがってQoSを制御するネットワーク上の領域をDiffServドメインと呼びます。DiffServドメインの入り口にあたる機器では、IPアドレスやプロトコル、ポート番号など、DSCP以外の条件をもとにパケットを分類し、DiffServドメイン内で規定されたDSCP値を付加します。これにより、DiffServドメイン内ではDSCP値による統一的なQoSの実施が可能になります。

■ DSCP値とキューのマッピングを変更するには、SET QOS DSCPコマンドを使います。


デフォルトでは、すべてのDSCP値に、送信キュー0が割り当てられています。





ポートプライオリティーの割り当て

本製品では、タグなしフレームを受信した場合、受信したポートに割り当てられたユーザープライオリティーに対応する、送信キューに入ります。デフォルトでは、すべてのポートに、ユーザープライオリティー0が割り当てられています。

■ ポートプライオリティーの設定（ポートへのユーザープライオリティーの割り当て）は、SET SWITCH PORTコマンドで行います。


上記の設定を行った場合、ポート1で受信したタグなしパケットは、送信キュー3に入ります。（デフォルトのマッピングによる）

Note - 本製品のQoSの動作では、DSCP値に基づく方式、IEEE 802.1p準拠のプライオリティータグの値に基づく方式、ポートプライオリティーの割り当ての順で優先制御を行います。
