Web GUI/セキュリティー設定

  - ポートセキュリティー
   - ポート一覧
   - ポートセキュリティー設定
  - RADIUSサーバー
   - RADIUSアカウント設定
   - RADIUSクライアント設定
   - RADIUSサーバー設定
  - ポート認証
   - ポートアクセス設定
   - ポート設定
   - Supplicant MAC透過設定
    - パラメーター設定

ポートセキュリティー

ポートセキュリティー（MACアドレスに基づき、ポートごとに通信を許可するデバイスを制限する機能）に関する設定を行います。

ポートセキュリティーの詳細については、「スイッチング」の章をご覧ください。
「スイッチング」の章では、コマンドラインインターフェースを使って説明をしていますが、Web GUIでも同じことができます。

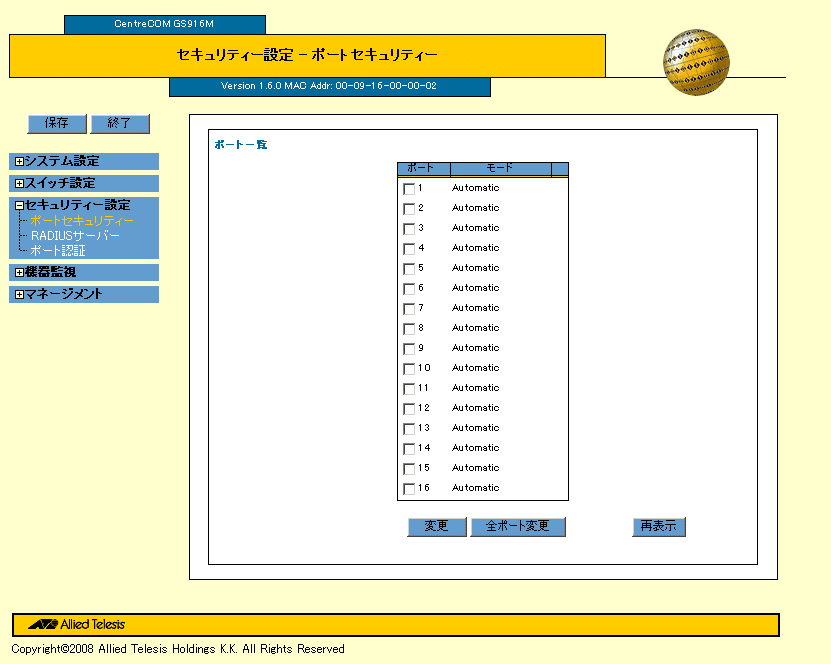

ポート一覧

ポートセキュリティーの状態が一覧で表示されます。

一覧の中から、設定を変更したいポートにチェックを付け、「変更」ボタンをクリックすると、「ポートセキュリティー設定」が表示されます。

「再表示」ボタンをクリックすると、表示が更新されます。

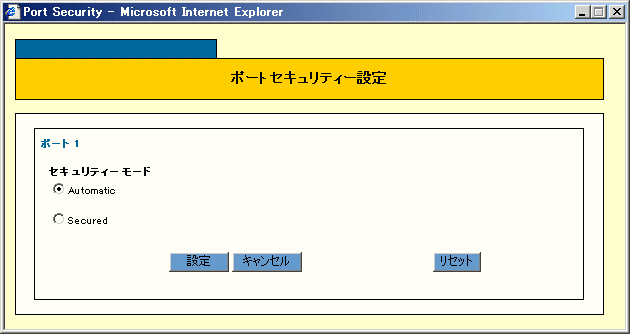

ポートセキュリティー設定

「ポートセキュリティー設定」で、ポートセキュリティーの設定を行います。

Note - 1つのポート番号を選択して「変更」ボタンをクリックした場合は、設定項目には現在の設定が表示されますが、複数のポート番号を選択して「変更」ボタンをクリックした場合には、設定項目はデフォルト値が表示されます。

■ セキュリティーモード
セキュリティーモードを有効にする場合は、「Secured」にチェックを付けます。
セキュリティーモードを解除する場合は、「Automatic」にチェックを付けます。

Note - ポートセキュリティーが有効なポートに対して、通信を許可するアドレスを手動登録するには、「機器監視」-「FDB」の「スタティックエントリー登録」で、スタティックMACアドレスを登録します。

RADIUSサーバー

ユーザー認証、ポート認証で使用するRADIUSサーバー（Remote Authentication Dial In User Server）の登録および、RADIUSサーバーのアカウンティング機能に関する設定を行います。

RADIUSサーバーの詳細については、「ポート認証」の章をご覧ください。
「ポート認証」の章では、コマンドラインインターフェースを使って説明をしていますが、Web GUIでも同じことができます。

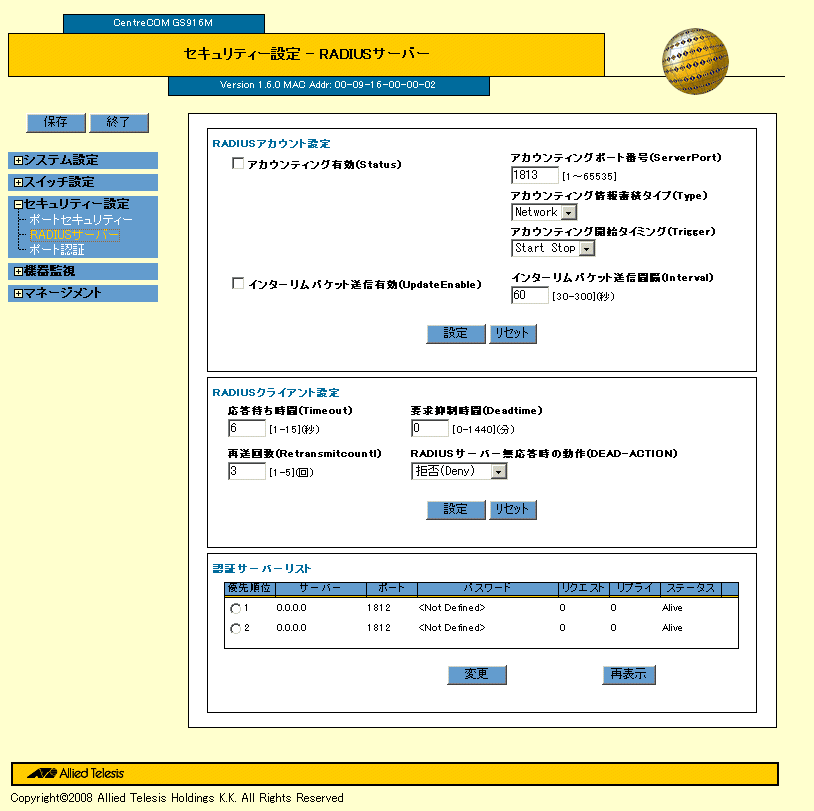

RADIUSアカウント設定

■ アカウンティング設定
RADIUSサーバーのアカウンティング機能を有効にする場合にチェックを付けます。
RADIUSサーバーのアカウンティング機能を無効にする場合にチェックを外します。

■ アカウンティングポート番号(ServerPort)
RADIUSサーバーのアカウンティング用UDPポート番号を指定します。

■ アカウンティングポート情報蓄積タイプ(Type)
アカウンティング情報を転送して蓄積する場所を、リストから選択します。

■ アカウンティングポート開始タイミング（Trigger）
アカウンティング要求パケットをサーバーに送出するタイミングをリストから選択します。

■ インターリムパケット送信有効（UpdateEnable）
ユーザーが利用中に、利用状況をサーバーに送信するアカウンティング要求（インターリム）パケットを送信する場合はチェックを付けます。

■ インターリムパケット送信間隔（Interval）
インターリムパケットを送信する間隔を設定します。

RADIUSクライアント設定

■ 応答待ち時間（Timeout）
RADIUSサーバーへの要求に対する応答待ち時間を1～15秒の範囲で設定します。デフォルトは6秒。

■ 要求抑制時間（Deadtime）
RADIUSサーバーへの要求が規定回数（1 + RETRANSMITCOUNT回）タイムアウトしたときに、該当サーバーが「使用不可」であると見なして同サーバーの使用を抑制する時間を0～1440分の範囲で設定します。デフォルトは0分。

■ 再送回数（Retransmitcount）
RADIUSサーバーへの要求再送回数を1～5回の範囲で設定します。デフォルトは3回。

■ RADIUSサーバー無応答時の動作（DEAD-ACTION）
RADIUSサーバーからの応答がないとき、通信を許可する/許可しないを選択します。デフォルトは許可しない。

RADIUSサーバー設定

認証サーバーリストで、設定を変更するサーバーにチェックを付け、「変更」ボタンをクリックすると、「RADIUSサーバー設定」が表示されます。

「RADIUSサーバー設定」で、RADIUSサーバーに関する設定を行います。

■ 優先順位(Order)
RADIUSサーバーの優先順位を指定します。「1」固定です。

■ 認証用ポート番号(Port)
RADIUSサーバーの認証用UDPポート番号を指定する。

■ サーバーIPアドレス(Server)
RADIUSサーバーのIPアドレスを指定する。

■ アカウンティングポート番号(AccPort)
RADIUSサーバーのアカウンティング用UDPポート番号を指定します。

■ 共有パスワード(Secret)
RADIUSサーバーとの通信に使う共有パスワードを指定します。

ポート認証

ポート単位でLAN上の機器を認証するIEEE 802.1X認証（以下、ポート認証）に関する設定を行います。

ポート認証の詳細については、「ポート認証」の章をご覧ください。
「ポート認証」の章では、コマンドラインインターフェースを使って説明をしていますが、Web GUIでも同じことができます。

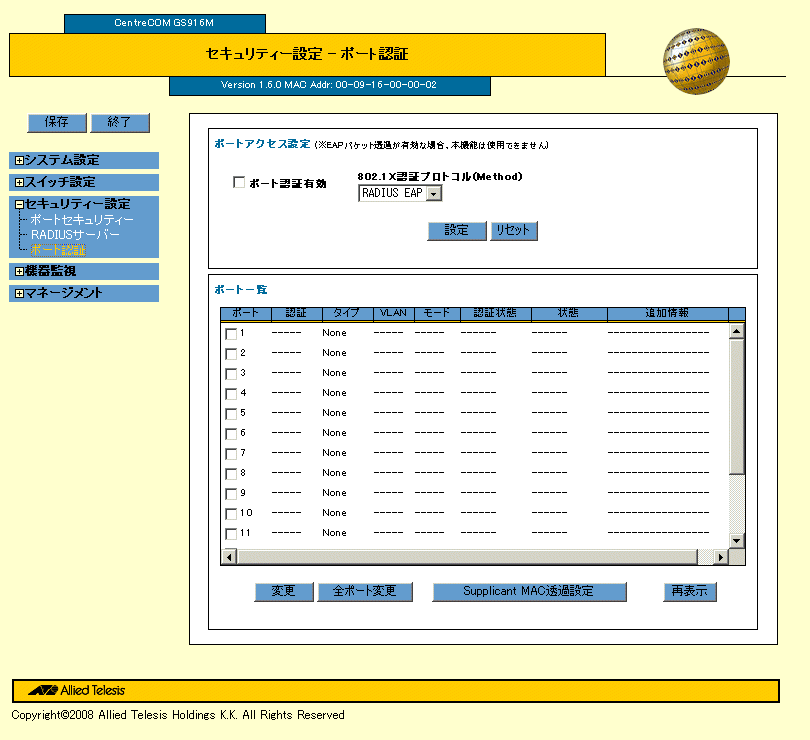

ポートアクセス設定

■ ポート認証有効
ポート認証モジュールを有効にする場合にチェックを付けます。
ポート認証モジュールを無効にする場合にチェックを外します。

■ 認証プロトコル
ポート認証モジュールで使用する認証プロトコルを、リストから選択します。

■ ポート一覧
ポートごとのポート認証の設定と状態が一覧で表示されます。

一覧から設定を変更するポートにチェックを付け、「変更」ボタンをクリックすると、「ポート認証 - ポート設定」が表示されます。
「全ポート変更」ボタンをクリックすると、すべてのポートの設定を変更することができます。

ポート設定

「ポート認証 - ポート設定」で、ポートのポート認証の設定を行います。

Note - 1つのポート番号を選択して「変更」ボタンをクリックした場合は、設定項目には現在の設定が表示されますが、複数のポート番号を選択して「変更」ボタンをクリックした場合には、設定項目はデフォルト値が表示されます。

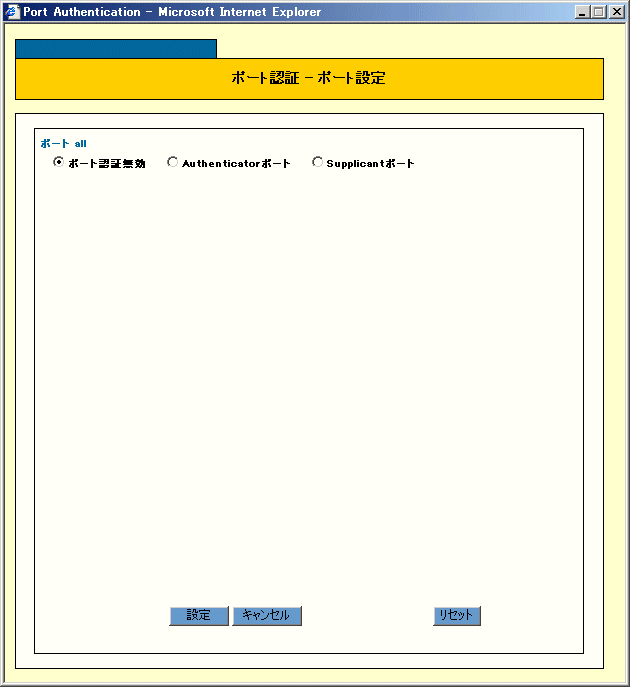

■ ポート認証機能無効
ポートのポート認証機能を無効にしたい場合は、「ポート認証無効」をチェックを付けます。

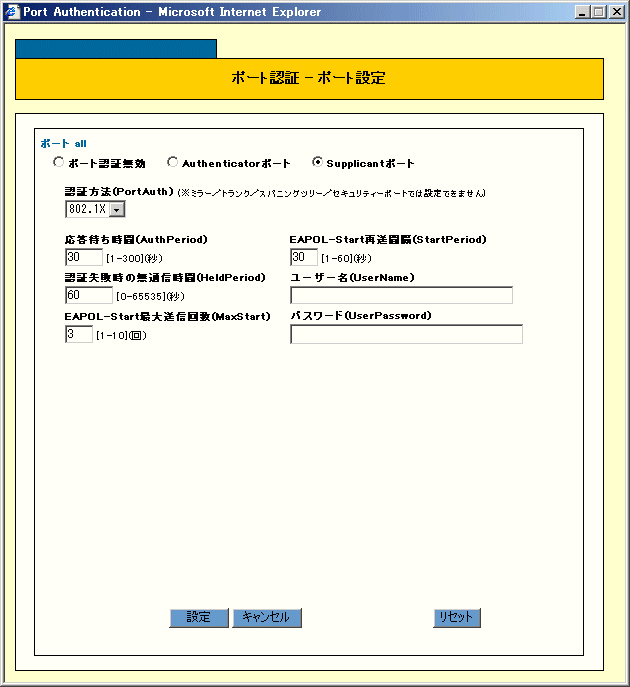

■ Supplicantポートの設定
ポートをSupplicantポートに指定したい場合は、「Supplicantポート」にチェックを付け、次の項目を設定します。

認証方法（PortAuth）：認証方法。802.1X（802.1X認証）のみ
応答待ち時間(AuthPeriod)：AuthenticatorにEAP-Responseパケットを送信した後、Authenticatorからの応答を待つ時間を指定
認証失敗時の無通信時間(HeldPeriod)：認証失敗後、Authenticatorとの通信を試みない期間を指定
EAPOL-Start最大送信回数(MaxStart)：EAPOL-Startパケットの最大送信回数を指定
EAPOL-Start再送間隔(StartPeriod)：AuthenticatorにEAPOL-Startパケットを再送信する間隔を指定
ユーザー名(UserName)：指定スイッチポートがSupplicantとして動作する場合に使うユーザー名を指定。必ずパスワードと組で指定
パスワード(UserPassword)：指定スイッチポートがSupplicantとして動作する場合に使うパスワードを指定。必ずユーザー名と組で指定

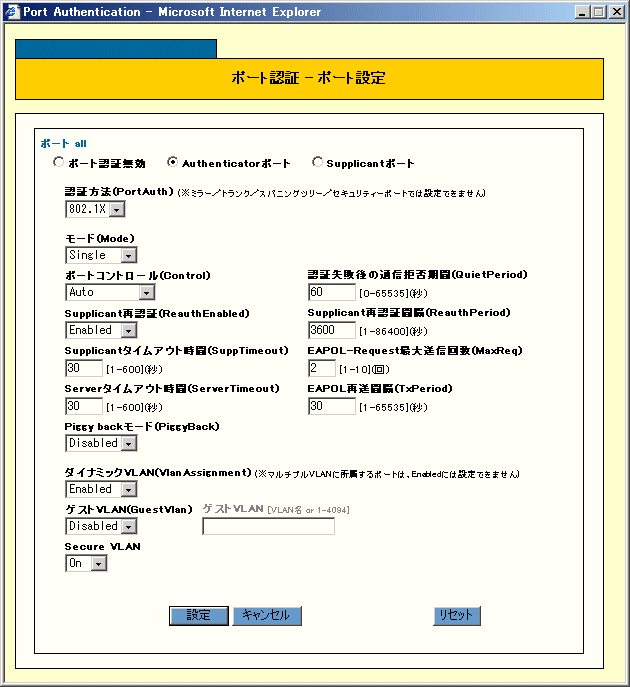

■ Authenticatorポートの設定
ポートをAuthenticatorポートに指定したい場合は、「Authenticatorポート」にチェックを付け、次の項目を設定します。

認証方法（PortAuth）：認証方法。802.1X（802.1X認証）のみ
モード（Mode）：Single、Multiから選択
ポートコントロール(Control)：手動設定によるAuthenticatorポートの状態をリストから選択
認証失敗後の通信拒否期間(QuietPeriod)：Supplicantの認証に失敗した後、Supplicantとの通信を拒否する期間を指定
Supplicant再認証(ReauthEnabled)：Supplicantポートの再認証を行うかどうかをリストから選択
Supplicant再認証間隔(ReauthPeriod)：Supplicantの再認証間隔を指定
Supplicantタイムアウト時間(SuppTimeout)：SupplicantにEAP-Requestを送信した後、Supplicantからの応答を待つ時間を指定
EAPOL-Requestの最大送信回数(MaxReq)：Supplicantに対するEAPOL-Requestパケットの最大再送回数を指定
Serverタイムアウト時間(ServerTimeout)：RADIUSサーバーにAccess-Requestを送信した後、RADIUSサーバーからの応答を待つ時間を指定
EAPOL再送間隔(TxPeriod)：SupplicantにEAPOLパケットを再送信する間隔を指定
Piggy backモード(PiggyBack)：Piggy backモードの有効/無効を選択
ダイナミックVLAN（VlanAssignment）：有効/無効を選択
ゲストVLAN（GuestVlan）：有効/無効を選択
Secure VLAN：On/Offを選択

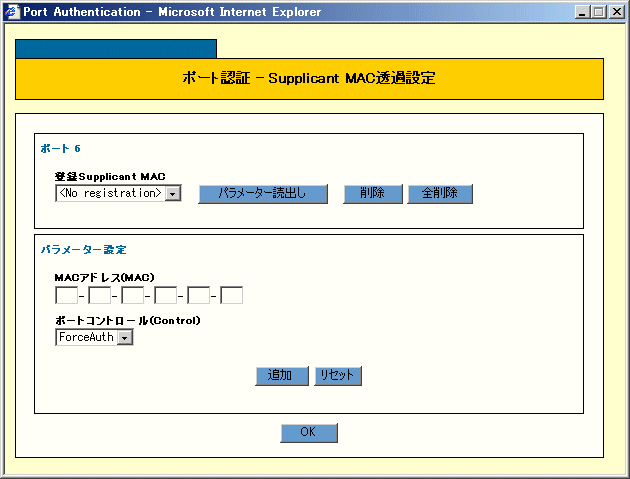

Supplicant MAC透過設定

「ポート認証 - Supplicant MAC透過設定」で、ポートのSupplicant MAC透過アドレスの設定を行います。

Note - Supplicant MAC透過設定では、複数のポートを選択することはできません。

■ 登録Supplicant MAC
既に登録されているSupplicant MAC透過アドレスを選択します。
「パラメーター読出し」ボタンをクリックすると、選択したSupplicant MAC透過アドレスが「パラメーター設定」に表示されます。
「削除」ボタンをクリックすると、確認のダイアログボックスが表示されます。「OK」ボタンをクリックすると、選択したMACアドレスは削除されます。「キャンセル」ボタンをクリックすると、MACアドレスは削除されません。
「全削除」ボタンをクリックすると、確認のダイアログボックスが表示されます。「OK」ボタンをクリックすると、該当ポートに登録されたすべてのSupplicant MAC透過アドレスが削除されます。「キャンセル」ボタンをクリックすると、MACアドレスは削除されません。

パラメーター設定

■ MACアドレス（MAC）
登録するMACアドレスを指定します。

■ ポートコントロール（Control）
手動設定によるAuthenticatorポートの状態をリストから選択します。
