Statistic Chart（統計グラフ）/Error Group（エラー別グラフ）

  - Error Group

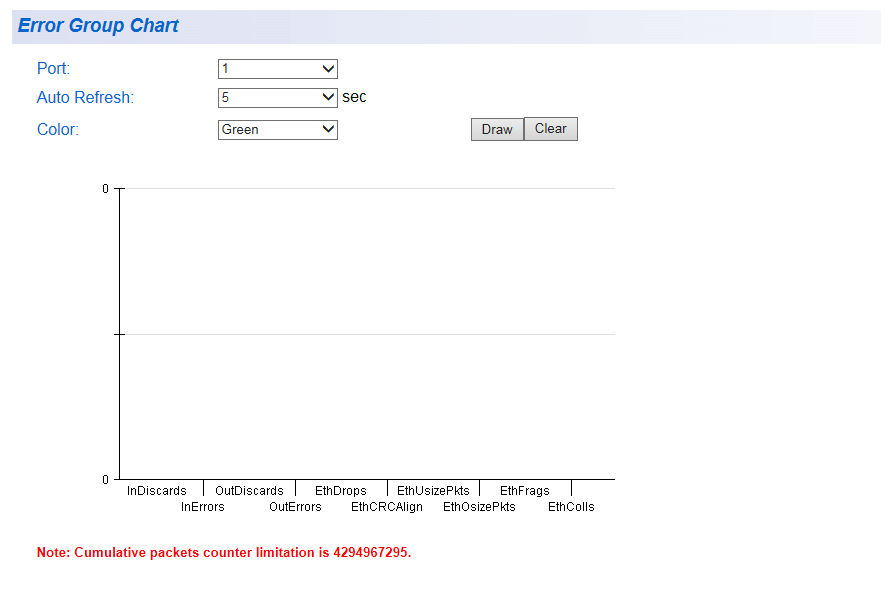

Error Group

各ポートの、通信エラー別のグラフを表示します。
Note - 表示できるパケット数の最大値は4294967295です。

表 1
Port 表示するポートを設定します。デフォルトは「1」です。
Auto Refresh 自動更新の間隔を5sec/10sec/15sec/30sec（5秒/10秒/15秒/30秒）の中から指定します。
デフォルトは「5(sec)」です。
Color グラフに表示される色を、以下の中から指定します。
Green/Blue/Red/Purple/Yellow/Orange/Gray/Light Red/Light Blue/Light Green/Light Yellow/Light Gray
（緑/青/赤/紫/黄/橙/灰/ライトレッド/ライトブルー/ライトグリーン/ライトイエロー/ライトグレー）
デフォルトは「Green」です。
Draw 設定した項目でグラフを表示します。横軸は表4を参照ください。縦軸はエラーの累積パケット数を示します。
Clear グラフがクリアされます。

エラー別グラフの横軸は下表を参照ください。

表 2
InDiscards 受信IPパケットのうち、IPレベルでのリソース不足により破棄されたものの数
InErrors 受信後に破棄したパケット数
OutDiscards 送信対象IPパケットのうち、IPレベルでのリソース不足により破棄されたものの数
OutErrors 送信エラーのパケットの数
EthDrops 受信ポートでとりこぼされたパケットの数
EthCRCAlign CRC/Alignmentエラーのパケット総数
EthUsizePkts アンダーサイズパケット数。正しい形式であるが、長さが64オクテットより短いパケットの総数
EthColls コリジョンパケットの総数
