[index] CentreCOM GS950シリーズ リファレンスマニュアル

Bridge(詳細設定)/Trunk Config(ポートトランキング設定)


  - Trunking
  - LACP Group Status(サポート対象外)
  - Port Priority(サポート対象外)


ポートトランキングは複数の物理ポートを束ねてスイッチ間の帯域幅を拡大する機能です。

束ねたポートはトランクグループと呼ばれ、論理的に1本のポートとして扱われます。
トランクグループは、VLAN内でも単一ポートとして認識されます。
また、トランクグループ内のポートに障害が発生しても残りのポートで通信が継続できるため、信頼性を向上します。

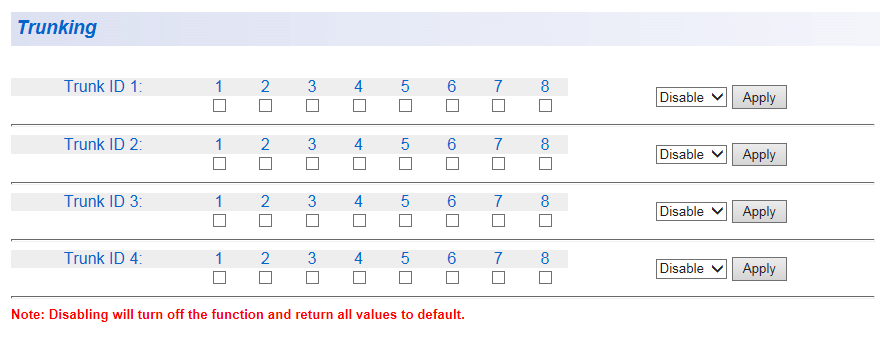

Trunking

ポートトランキング(IEEE 802.3ad Manual Configuration)の設定を行います。
Note - トランクグループは、すべて同一メディアタイプのポートで構成してください。たとえば、トランクグループ内に1000BASE-SXポートと1000BASE-LXポートを混在させるような構成はサポート対象外です。また、同一メディアタイプであっても、トランクグループ内にSFPポートと本体ポートを混在させる構成はサポート対象外です。
Note - ポートトランキング機能を無効にすると、すべての項目がデフォルト値に戻ります。

表 1
Trunk ID 設定対象のトランクIDを示します。
ポート トランクグループに含めるポートを選択します。
AT-GS950/8では1〜8、AT-GS950/16では1〜16、AT-GS950/24では1〜24、AT-GS950/48では1〜48、AT-GS950/10PSでは1〜10、AT-GS950/16PSでは1〜16、AT-GS950/28PSでは1〜28、AT-GS950/48PSでは1〜48が選択できます。
それぞれのトランクグループには、8ポートまで所属させることが可能です(ポートは隣接していなくてもかまいません)。
ただし、1つのポートを複数のトランクグループに所属させることはできません。
状態 トランキングの状態(Active/Passive/Manual/Disable)を設定します。デフォルトは「Disable」です。
Active:サポート対象外です。
Passive:サポート対象外です。
Manual:選択したポートでトランクグループを作成します。
Disable:トランキングを無効に設定します。
Apply 設定を適用します。

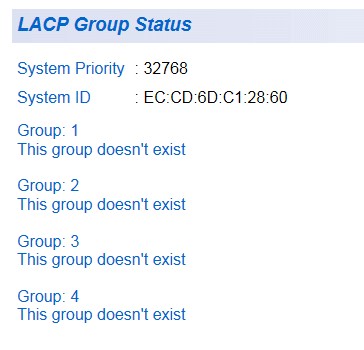

LACP Group Status(サポート対象外)

Note - 下記の画面はサポート対象外です。

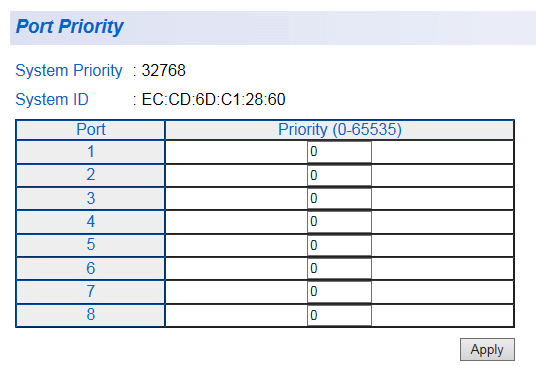

Port Priority(サポート対象外)

Note - 下記の画面はサポート対象外です。
