Bridge（詳細設定）/IGMP Snooping

  - IGMP Snooping Settings
   - Show result per 802.1Q VLAN ID
   - Show result per port-based VLAN Index
  - IGMP Snooping Router Port

IGMP Snoopingの設定を行います。

IGMP Snoopingは、VLAN環境において不要なマルチキャストトラフィックをフィルタリングする機能です。
本製品はIGMPv1/v2スヌーピング機能をサポートしています。

IGMP Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されるため、VLANにグループメンバーが1台でもいると、所属するすべてのポートにパケットが転送されてしまいます。

IGMP Snoopingを有効にすると、本製品は各ポートで交換されるIGMPメッセージを監視して、メンバーの存在するポートにだけ該当グループのトラフィックを配送するようになります。

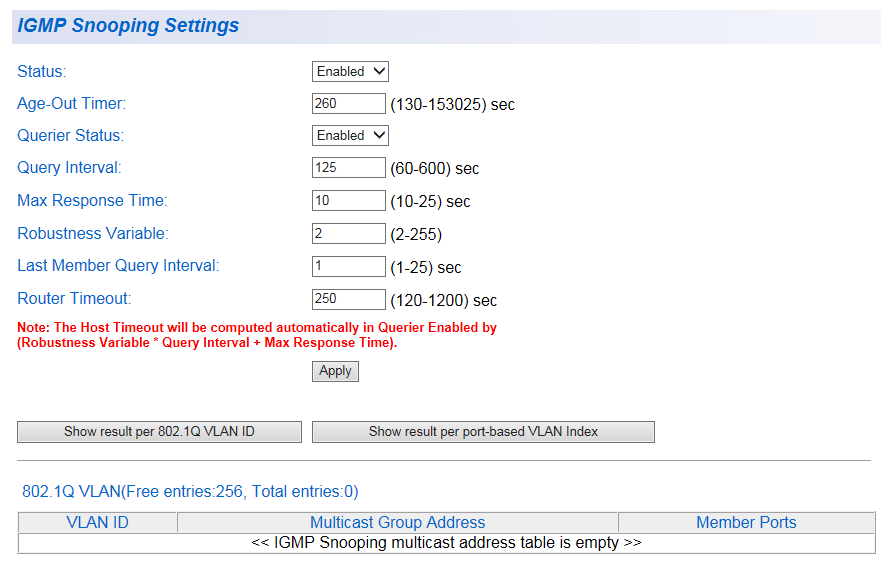

IGMP Snooping Settings

表 1

Status	IGMP Snoopingの有効/無効（Enabled/Disabled）を設定します。デフォルトは「Disabled」です。
Age-Out Timer	IGMP Snooping有効時、グループ作成後Membership Reportを受信しなくなってから、グループを解除するまでの時間を設定します。 デフォルトは「260（sec）」です。
Querier Status	サポート対象外です。
Query Interval	サポート対象外です。
Max Response Time	サポート対象外です。
Robustness Variable	サポート対象外です。
Last Member Query Interval	サポート対象外です。
Router Timeout	サポート対象外です。
Apply	設定を適用します。

Show result per 802.1Q VLAN ID

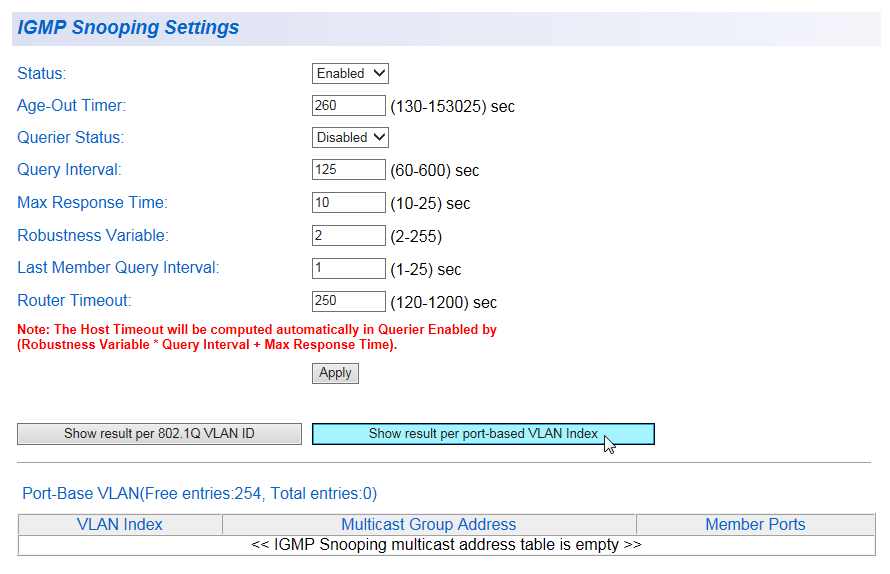

Show result per port-based VLAN Index

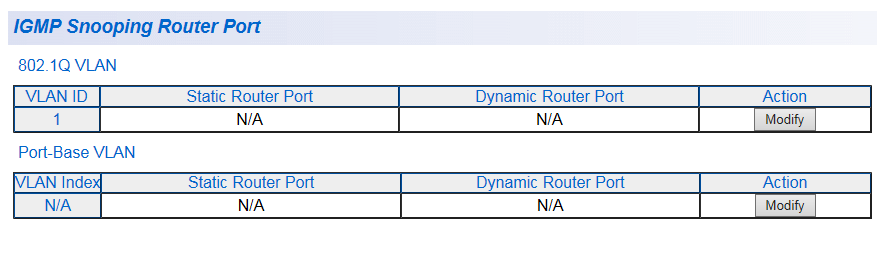

IGMP Snooping Router Port

Note - 下記の画面はサポート対象外です。
