[index] CentreCOM GS950シリーズリファレンスマニュアル

Power over Ethernet（PoE設定）/Power over Ethernet

  - Power over Ethernet

Power over Ethernet

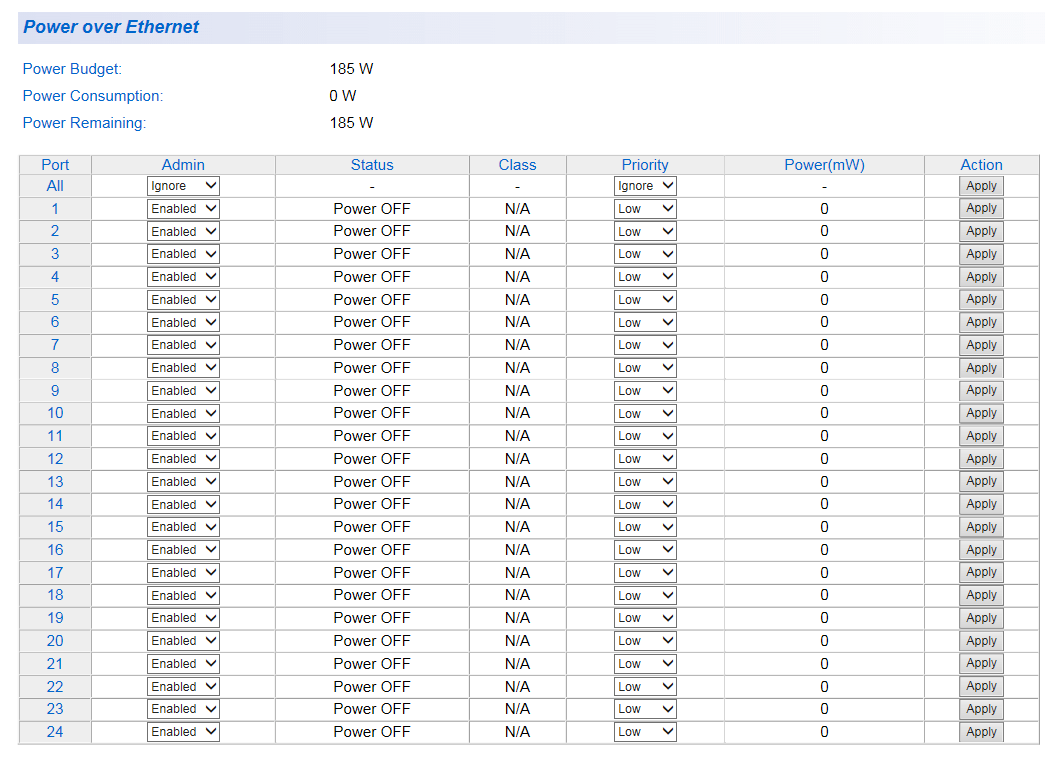

PoEの設定を行います。
本製品の1ポートあたりの最大供給電力はポート1～4では30W、ポート5～24では15.4W、システム全体の最大供給電力は185Wです。

表 1

Power Budget 最大供給電力を表示します。
本製品の最大供給電力は「185W」なので、常に「185W」が表示されます。

Power Consumption PoE電源の電力使用量を表示します。

Power Remaining PoE電源の余剰電力を表示します。

Port ポート番号を示します。
「All」の行では、すべてのポートに対して一括で設定を行うことができます。
「Ignore」を選択しているときには、Allの行の設定が適用されません。

Admin PoE給電機能の有効/無効（Enabled/Disabled）を表示/設定します。
デフォルトは「Enabled」です。

Status PoEポートの状態を表示します。
Power ON：電力を供給しています。
Power OFF：電力を供給していません。または、受電機器が接続されていません。

Class 接続された受電機器のクラス（0～4）を表示します。
接続されていない場合は「N/A」を表示します。

Priority 給電の優先順位を設定します。
「Low（低）」「High（高）」「Critical（最高）」の3段階で設定できます。
デフォルトは「Low」です。

Power(mW) 受電機器に供給している電力量を表示します。

Action 「Apply」をクリックすると、対象ポートの設定を適用します。

PN: 613-002152 Rev.D
