設定画面へのアクセス/メニュー／スイッチ情報／フロントパネル

  - ナビゲーションメニュー
  - Switch Info（スイッチ情報）
  - Front Panel（フロントパネル）

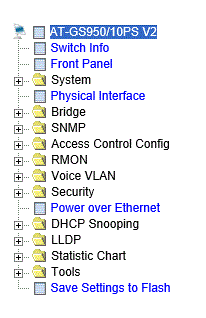

ナビゲーションメニュー

Web設定画面の左側には、ナビゲーションメニューがあります。
Note - ナビゲーションメニューの項目は、対象機種やファームウェアのバージョンによって異なる可能性があります。

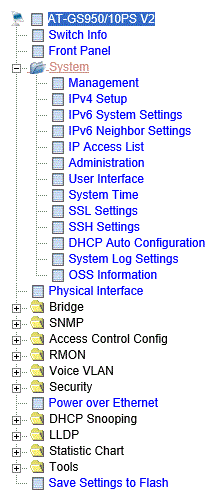

先頭にフォルダーアイコンを持つメニュー項目はサブメニューを持ちます。フォルダーアイコンの左の「＋」をクリックすると、フォルダーが開いてその下にサブメニューが表示され「＋」は「−」に変わります。「−」をクリックすると、フォルダーは閉じサブメニューは表示されなくなり「−」は「＋」に変わります。

各々のナビゲーションメニュー項目をクリックすると、右側に設定内容が表示されます。
Note - 設定画面が完全に表示される前に、ナビゲーションメニューの別のリンクへの移動を繰り返し行うと、設定画面が応答しなくなることがあります。この状況になった場合は、Webブラウザーを閉じ設定画面に再ログインしてください。

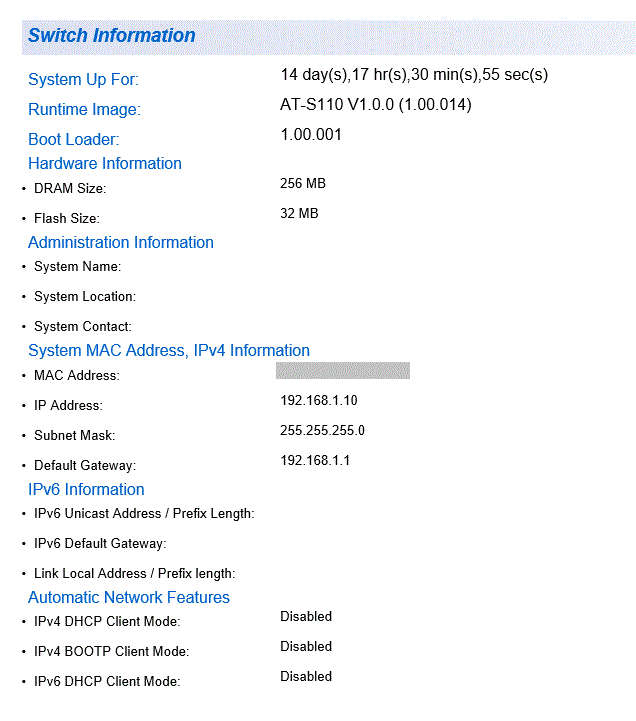

Switch Info（スイッチ情報）

本製品に関する情報を表示します。

表 1
System Up For システムが起動してからの稼働時間を表示します。
最大値は497日2時間27分53秒です。最大値を超えた場合は0秒に戻ります。
Runtime Image 動作中のファームウェアバージョンを表示します。
Boot Loader 動作中のブートローダーのバージョンを表示します。
Version 機器のバージョンを表示します。
DRAM Size DRAM容量を表示します。
Flash Size フラッシュメモリー容量を表示します。
System Name システム名を表示します。
System Location 設置場所を表示します。
System Contact 連絡先を表示します。
MAC Address MACアドレスを表示します。
IP Address IPアドレスを表示します。
Subnet Mask サブネットマスクを表示します。
Default Gateway デフォルトゲートウェイを表示します。
IPv6 Information IPv6に関する情報を表示します。サポート対象外のため、情報は表示されません。
Automatic Network Features サポート対象外のため、常に「Disabled」が表示されます。

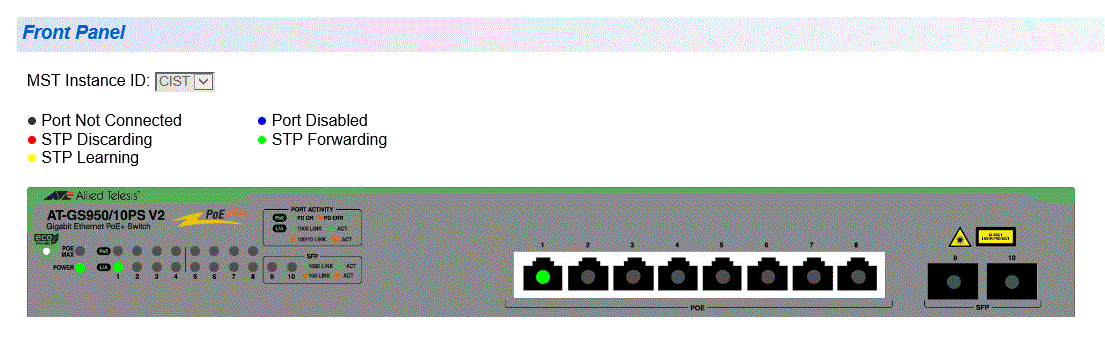

Front Panel（フロントパネル）

本製品のポートの状態を、フロントパネルのイメージで表示します。

ポートの表示には、以下の種類があります。
