Bridge（詳細設定）/Bandwidth Control（帯域制御）

  - Storm Control
  - Ingress Rate Limiting（サポート対象外）
  - Egress Rate Limiting（サポート対象外）

ポートの帯域制御について設定します。

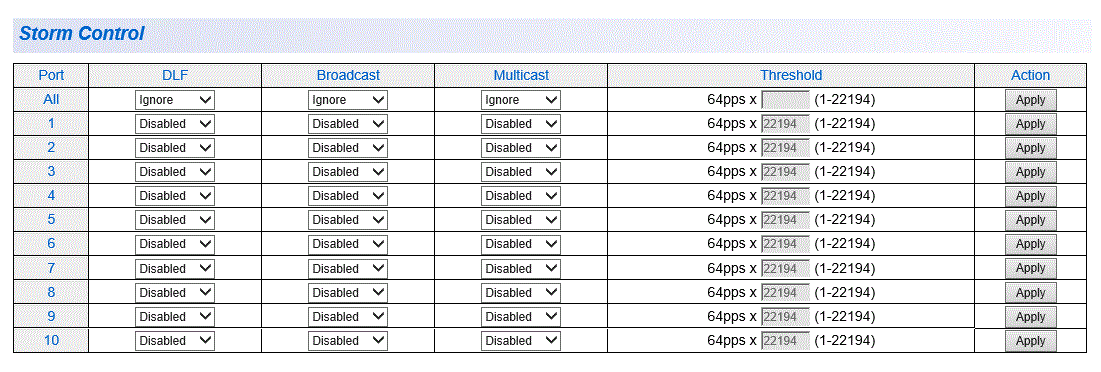

Storm Control

パケットストームプロテクションの設定を行います。

パケットストームプロテクションは、ブロードキャスト/マルチキャスト/未学習のユニキャストフレーム（DLF）の受信レートに上限を設定し、パケットストームを防止するための機能です。
設定値を上回るレートでこれらのフレームを受信した場合、フレームは破棄されます。

制限できるのは以下のフレームです。

表 1
Port 設定対象のポートを示します。「All」の行では、すべてのポートに対して一括で設定を行うことができます。
「Ignore」を選択しているときには、Allの行の設定が適用されません。
DLF DLF（未学習ユニキャスト）の有効/無効（Enabled/Disabled）を設定します。デフォルトは「Disabled」です。
Broadcast ブロードキャストの有効/無効（Enabled/Disabled）を設定します。デフォルトは「Disabled」です。
Multicast マルチキャストの有効/無効（Enabled/Disabled）を設定します。デフォルトは「Disabled」です。
Threshold しきい値を設定します。1〜22194を指定可能です。デフォルトは「22194」（64pps×22194＝1,420,416pps）です。
SFPインターフェースでは1〜232を指定可能です。
Action 「Apply」をクリックすると、設定を適用します。

Note - GUI上では「64pps × （設定値）」の表示ですが、SFPインターフェースにおいては「6400pps × （設定値）」になります。そのため、デフォルトの「22194」では使用できませんので、必ず1〜232の範囲に設定してください。

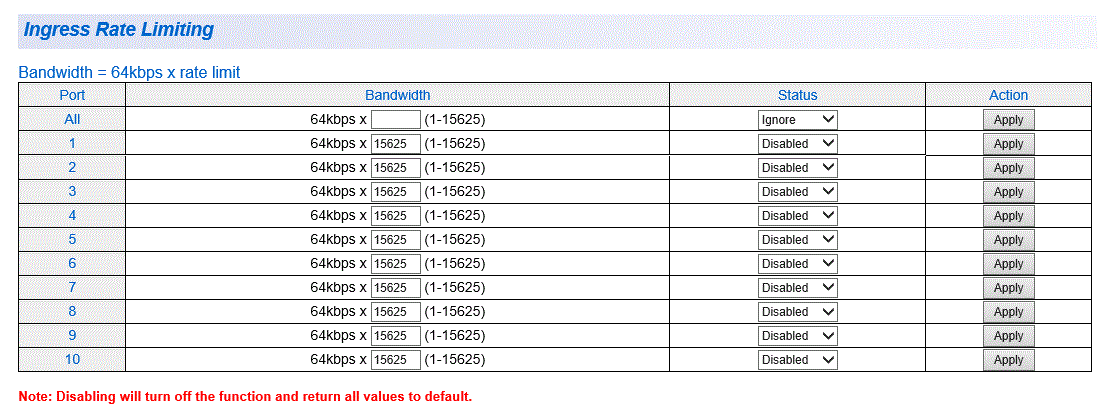

Ingress Rate Limiting（サポート対象外）

Note - 下記の画面はサポート対象外です。

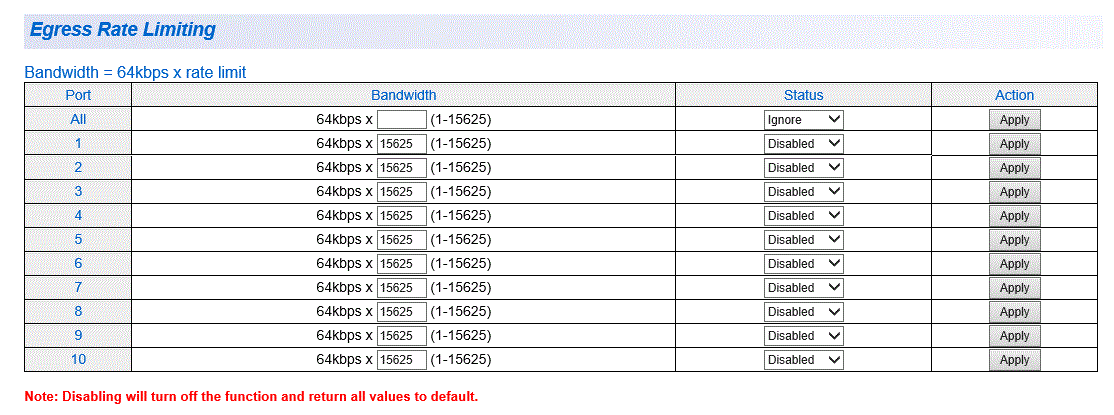

Egress Rate Limiting（サポート対象外）

Note - 下記の画面はサポート対象外です。
