[index] CentreCOM GS950 V2シリーズリファレンスマニュアル 1.00.014

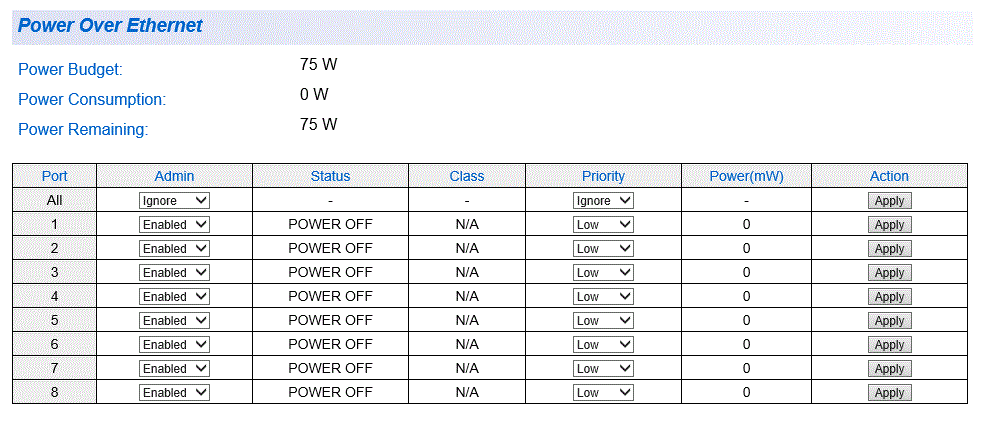

Power over Ethernet（PoE設定）/Power over Ethernet

PoEの設定を行います。

本製品の最大供給電力は以下の通りです。

表 1

機種 1ポートあたり システム全体

AT-GS950/10PS V2 30W 75W

AT-GS950/18PS V2 30W 185W

AT-GS950/28PS V2 30W 185W

AT-GS950/52PS V2 30W 370W

表 2

Power Budget 最大供給電力を表示します。
AT-GS950/10PS V2では「75W」、AT-GS950/18PS,28PSでは「185W」、AT-GS950/52PSでは「370W」が常に表示されます。

Power Consumption PoE電源の電力使用量を表示します。

Power Remaining PoE電源の余剰電力を表示します。

Port ポート番号を示します。
「All」の行では、すべてのポートに対して一括で設定を行うことができます。
「Ignore」を選択しているときには、Allの行の設定が適用されません。

Admin PoE給電機能の有効/無効（Enabled/Disabled）を表示/設定します。
デフォルトは「Enabled」です。

Status PoEポートの状態を表示します。
Power ON：電力を供給しています。
Power OFF：電力を供給していません。または、受電機器が接続されていません。

Class 接続された受電機器のクラス（0～4）を表示します。
接続されていない場合は「N/A」を表示します。

Priority 給電の優先順位を設定します。
「Low（低）」「High（高）」「Critical（最高）」の3段階で設定できます。
デフォルトは「Low」です。

Power(mW) 受電機器に供給している電力量を表示します。

Action 「Apply」をクリックすると、対象ポートの設定を適用します。

PN: 613-003001 Rev.A

機種	1ポートあたり	システム全体
AT-GS950/10PS V2	30W	75W
AT-GS950/18PS V2	30W	185W
AT-GS950/28PS V2	30W	185W
AT-GS950/52PS V2	30W	370W

Power Budget	最大供給電力を表示します。 AT-GS950/10PS V2では「75W」、AT-GS950/18PS,28PSでは「185W」、AT-GS950/52PSでは「370W」が常に表示されます。
Power Consumption	PoE電源の電力使用量を表示します。
Power Remaining	PoE電源の余剰電力を表示します。
Port	ポート番号を示します。「All」の行では、すべてのポートに対して一括で設定を行うことができます。「Ignore」を選択しているときには、Allの行の設定が適用されません。
Admin	PoE給電機能の有効/無効（Enabled/Disabled）を表示/設定します。デフォルトは「Enabled」です。
Status	PoEポートの状態を表示します。 Power ON：電力を供給しています。 Power OFF：電力を供給していません。または、受電機器が接続されていません。
Class	接続された受電機器のクラス（0～4）を表示します。接続されていない場合は「N/A」を表示します。
Priority	給電の優先順位を設定します。「Low（低）」「High（高）」「Critical（最高）」の3段階で設定できます。デフォルトは「Low」です。
Power(mW)	受電機器に供給している電力量を表示します。
Action	「Apply」をクリックすると、対象ポートの設定を適用します。
