リファレンス編 / L2 Switching

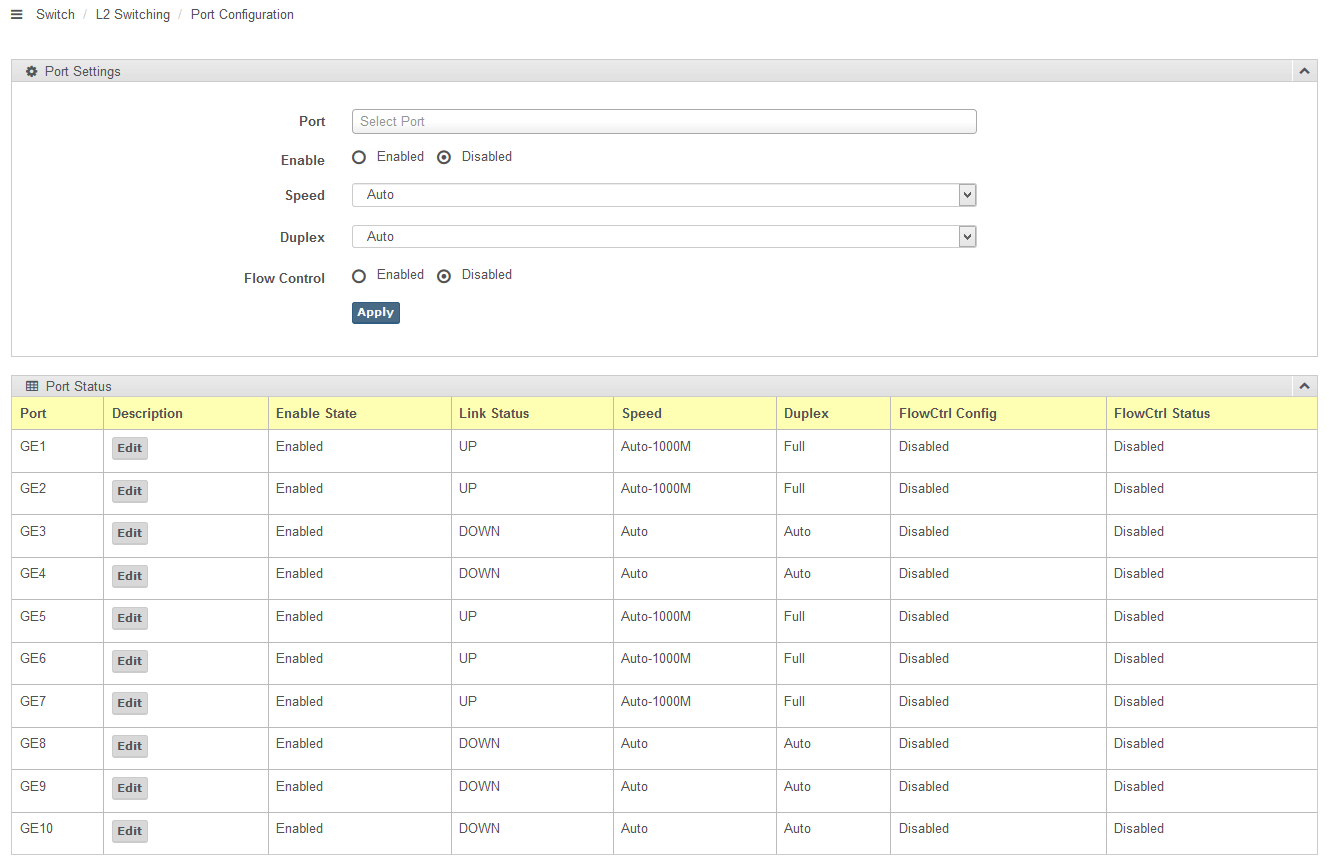

項目名	説明
Port	設定を変更するポート番号を選択します。
Enable	ポートの「Enabled」（有効）または「Disabled」（無効）を選択します。デフォルトは「Enabled」です。
Speed	ポートの通信モードを選択します。・Auto：オートネゴシエーションを有効にし、通信速度を自動認識する・Auto-10M：オートネゴシエーションを有効にし、通信速度を10Mbpsに固定する・Auto-100M：オートネゴシエーションを有効にし、通信速度を100Mbpsに固定する・Auto-1000M：オートネゴシエーションを有効にし、通信速度を1000Mbpsに固定する・Auto-10/100M：オートネゴシエーションを有効にし、通信速度を10Mbpsまたは100Mbpsに固定する・10M：オートネゴシエーションを無効にし、通信速度を10Mbpsに固定する・100M：オートネゴシエーションを無効にし、通信速度を100Mbpsに固定する・1000M：オートネゴシエーションを無効にし、通信速度を1000Mbpsに固定する
Duplex	デュプレックスを「Auto」（自動）、「Half」（半2重）、「Full」（全2重）から選択します。
Flow Control	フローコントロールの「Enabled」（有効）または「Disabled」（無効）を選択します。

表 2：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	スイッチポートの説明文を、1～32文字の半角英数字で入力できます。

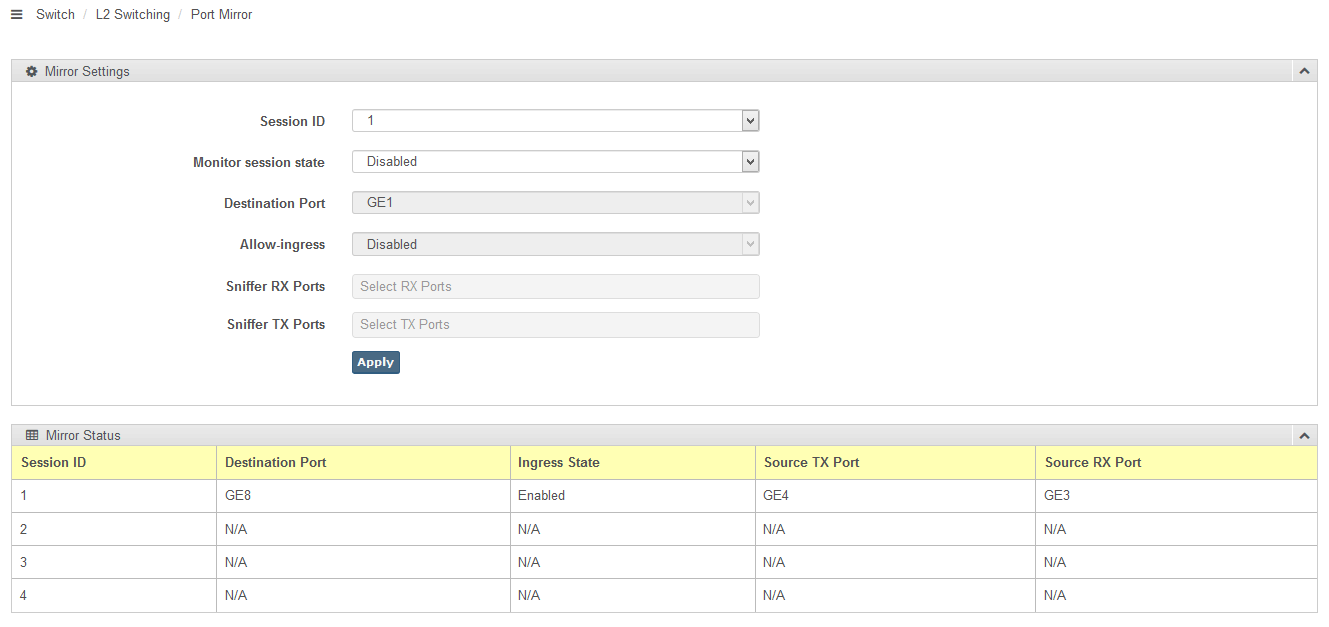

Port Mirror

ポートミラーリングは、特定のポートを通過するトラフィックをあらかじめ指定したミラーポートにコピーする機能です。

パケットを必要なポートにだけ出力するスイッチではパケットキャプチャーなどが困難ですが、ポートミラーリングを利用すれば、任意のポートのトラフィックをミラーポートでキャプチャーできます。

ポートミラーリングのセッションは、最大4つまで設定できます。

表 3：Port Mirror

項目名	説明
Session ID	ポートミラーリングのセッション番号を表示します。
Monitor session state	このセッションの「Enabled」（有効）または「Disabled」（無効）を選択します。デフォルトは「Disabled」です。
Destination Port	ミラーポートとして設定するポート番号を選択します。
Allow-ingress	「Enabled」を選択した場合、ミラーポートに接続された機器からの受信パケットを受け付けます。「Disabled」を選択した場合、ミラーポートに接続された機器からの受信パケットを破棄します。パケットキャプチャーをする場合には、こちらを選択してください。
Sniffer RX Ports	受信トラフィック（RX）のソースポートを選択します。選択したポートで受信したトラフィックは、ミラーポートにコピーされます。
Sniffer TX Ports	送信トラフィック（TX）のソースポートを選択します。選択したポートで送信したトラフィックは、ミラーポートにコピーされます。

表 4：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

Link Aggregation

リンクアグリゲーション（ポートトランキング）は、複数の物理スイッチポートを束ねてスイッチ間の帯域幅を拡大するとともに、リンクの冗長性を高める機能です。

束ねたポートはリンクアグリゲーショングループ（LAG）またはチャンネルグループ、トランクグループなどと呼ばれ、論理的に1本のポートとして扱われます。グループから送信するトラフィックは、一定の基準にしたがいグループ内の各ポートに分散されます。また、グループ内のポートに障害が発生した場合は、残りのポートで通信を継続します。

Note
IEEE 802.3adでは、ポートの束を「リンクアグリゲーショングループ（LAG）」と呼びますが、本マニュアルでは原則的に「トランクグループ」を使用します。

リンクアグリゲーションには、トランクグループを手動で設定する方法と、LACP（Link Aggregation Control Protocol）というプロトコルを用いて、対向するポート間でネゴシエーションを行い、トランクグループを自動的に設定する方法があります。

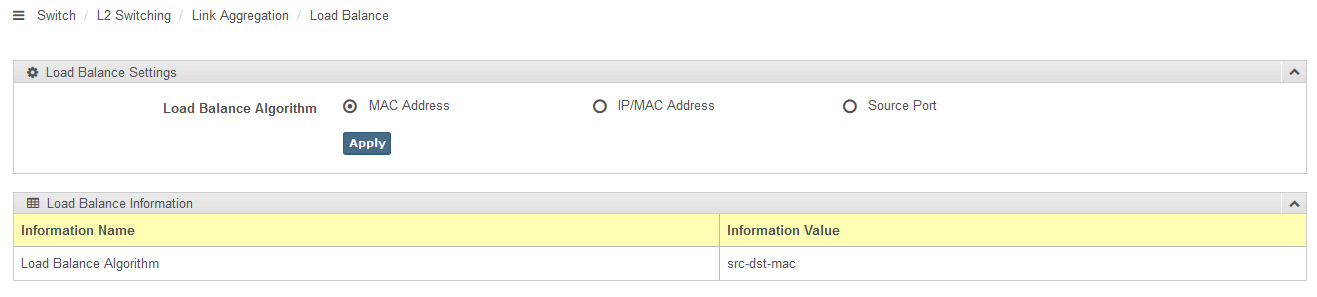

Load Balance

表 5：Load Balance

項目名	説明
Load Balance Algorithm	リンクアグリゲーションの送出ポート決定アルゴリズムにおいて、指定した種類のヘッダー情報を使います。・MAC Address： MACアドレス・IP/MAC Address： IPアドレスおよびMACアドレス・Source Port：ポート番号

表 6：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

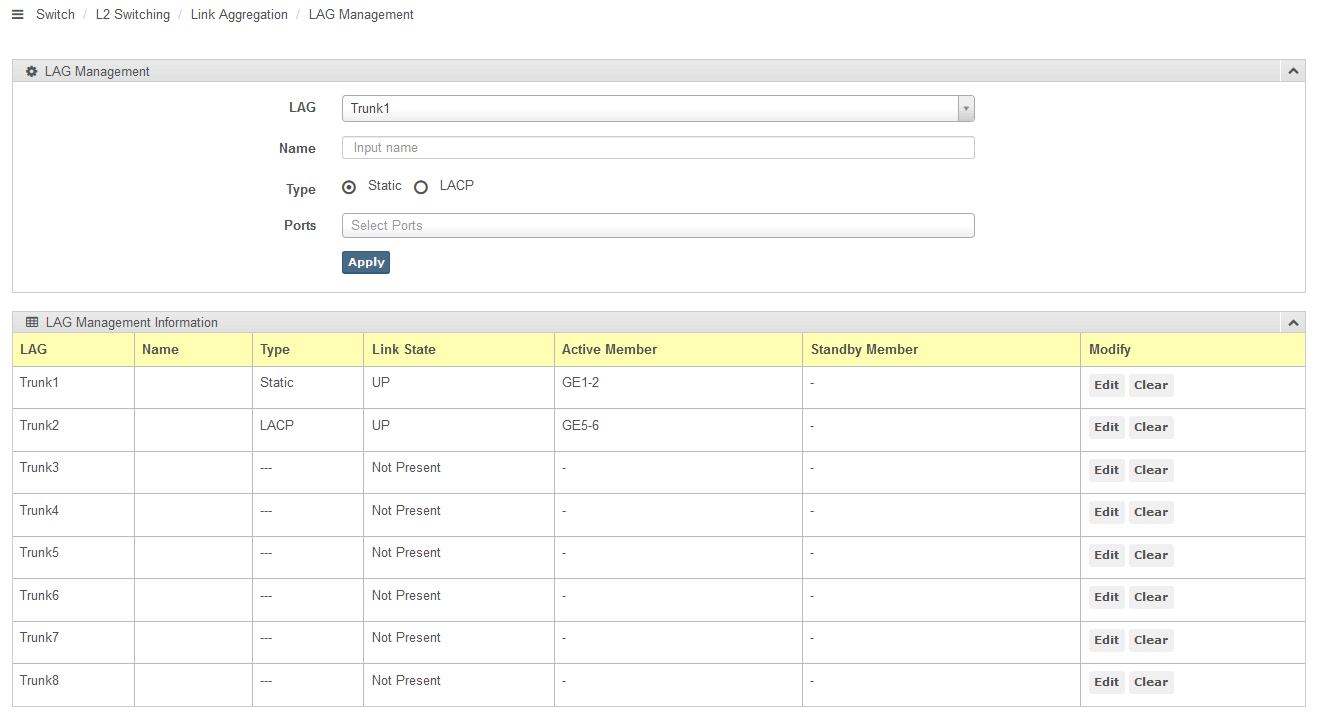

LAG Management

トランクグループの構成を行います。トランクグループは最大8つまで構成できます。

表 7：LAG Management

項目名	説明
LAG	トランクグループ番号を選択します。
Name	トランクグループの識別名を、1～32文字の半角英数字で設定します。
Type	トランクグループの設定方法を選択します。・Static：手動設定によるトランクグループを使用・LACP： LACPによる自動設定のトランクグループを使用
Ports	トランクグループに追加するポートを選択します。 1つのトランクグループに最大8ポートまで所属させることができます。

表 8：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	選択したトランクグループの設定を変更します。
Clear	選択したトランクグループの設定を削除します。

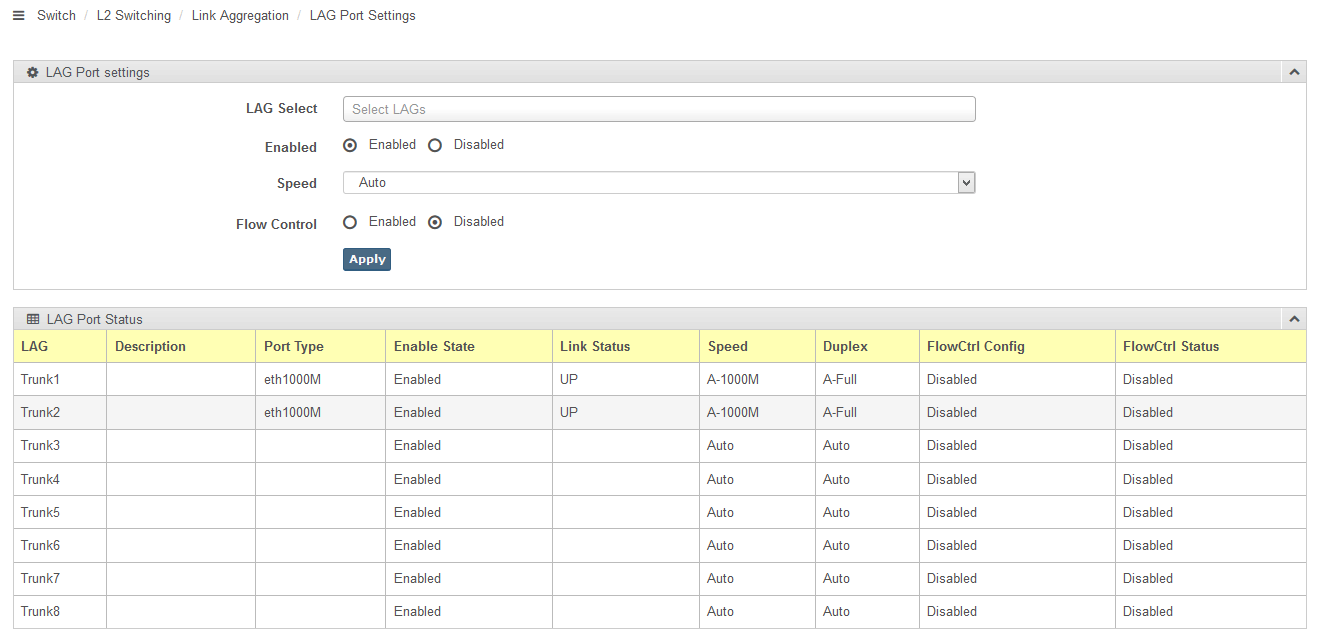

LAG Port Settings

トランクグループの有効・無効、通信速度、フローコントロールの有効・無効を設定します。

表 9：LAG Port Settings

項目名	説明
LAG Select	トランクグループ番号を選択します。
Enabled	トランクグループの「Enabled」（有効）または「Disabled」（無効）を選択します。
Speed	ポートの通信モードを選択します。・Auto：オートネゴシエーションを有効にし、通信速度を自動認識する・Auto-10M：オートネゴシエーションを有効にし、通信速度を10Mbpsに固定する・Auto-100M：オートネゴシエーションを有効にし、通信速度を100Mbpsに固定する・Auto-1000M：オートネゴシエーションを有効にし、通信速度を1000Mbpsに固定する・Auto-10/100M：オートネゴシエーションを有効にし、通信速度を10Mbpsまたは100Mbpsに固定する・10M：オートネゴシエーションを無効にし、通信速度を10Mbpsに固定する・100M：オートネゴシエーションを無効にし、通信速度を100Mbpsに固定する・1000M：オートネゴシエーションを無効にし、通信速度を1000Mbpsに固定する
Flow Control	フローコントロールの「Enabled」（有効）または「Disabled」（無効）を選択します。

表 10：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

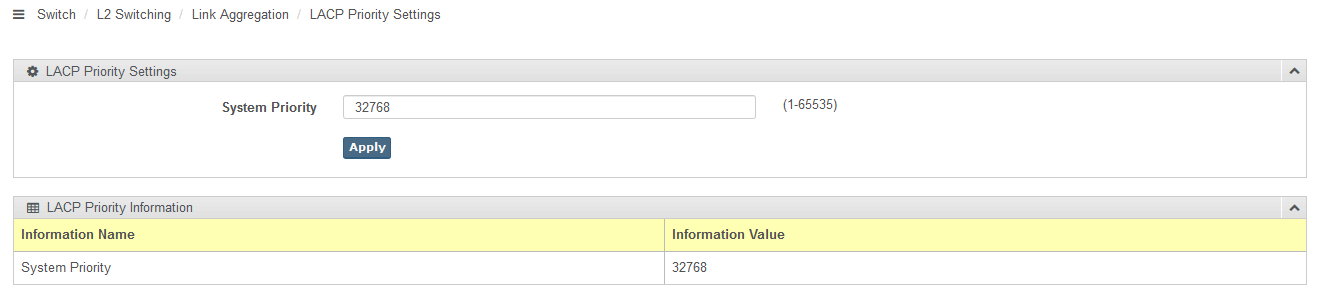

LACP Priority Settings

LACPのシステムプライオリティーを設定します。

表 11：LACP Priority Settings

項目名	説明
System Priority	LACPのシステムプライオリティーを、1～65535の数値で設定します。デフォルトは「32768」です。

表 12：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

LACP Port Settings

対象スイッチポートにおけるLACPタイムアウトを設定します。

LACPタイムアウトは、対向装置から受信したLACPパケットを無効と見なすまでの時間を示し、LACPの仕様では長・短2種類が定められています。

表 13：LACP Port Settings

項目名	説明
Port Select	ポート番号を選択します。
Priority	ポートのプライオリティーを、1～65535の数値で設定します。
Timeout	LACPタイムアウトを選択します。「Long」を選択すると、LACPパケットの送信間隔は30秒、無効と見なすまでの時間は90秒に設定されます。「Short」を選択すると、LACPパケットの送信間隔は1秒、無効と見なすまでの時間は3秒に設定されます。デフォルトは「Long」です。
Mode	ポートのLACP動作モードを選択します。・Active： LACPパケットを自発的に送信する・Passive：対向ポートからLACPパケットを受信したときだけLACPパケットを送信する

表 14：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

802.1Q VLAN

バーチャルLAN（VLAN）は、スイッチの設定によって論理的にブロードキャストドメインを分割する機能です。レイヤー2スイッチは、宛先MACアドレスとフォワーディングデータベースを用いて不要なトラフィックをフィルタリングする機能を持ちますが、未学習の宛先MACアドレスを持つユニキャストパケットと、マルチキャスト/ブロードキャストパケットは全ポートに出力します。VLANを作成して、頻繁に通信を行うホスト同士をグループ化することにより、不要なトラフィックの影響を受ける範囲を限定し、帯域をより有効に活用できるようになります。

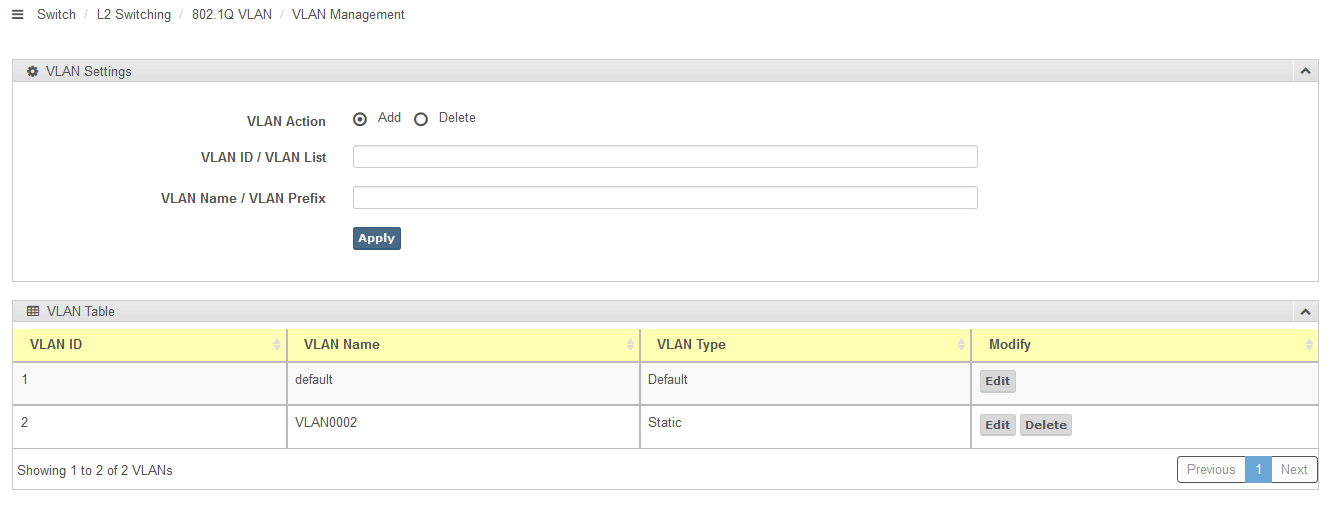

VLAN Management

IEEE 802.1Q（VLANタギング）に基づくVLAN設定を行います。

また、ポートVLANや管理VLANに割り当てるVLAN IDもこの画面で作成します。

表 15：VLAN Management

項目名	説明
VLAN Action	VLAN IDを追加するには「Add」を、作成したVLAN IDを削除するには「Delete」を選択します。デフォルトVLAN（VLAN ID=1）は削除できません。
VLAN ID / VLAN List	設定するVLAN IDを、1～4094の数値で設定します。すでに登録されているVLAN IDは追加できません。
VLAN Name / VLAN Prefix	VLANの名前を、1～28文字の半角英数字で設定します。何も設定しない場合、「VLANxxxx」（xxxxは4桁のVLAN ID）が自動的に登録されます。

表 16：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	選択したVLANの設定を変更します。
Delete	選択したVLANを削除します。

Note
デフォルトでは、すべてのポートにVLAN ID=1が割り当てられています。

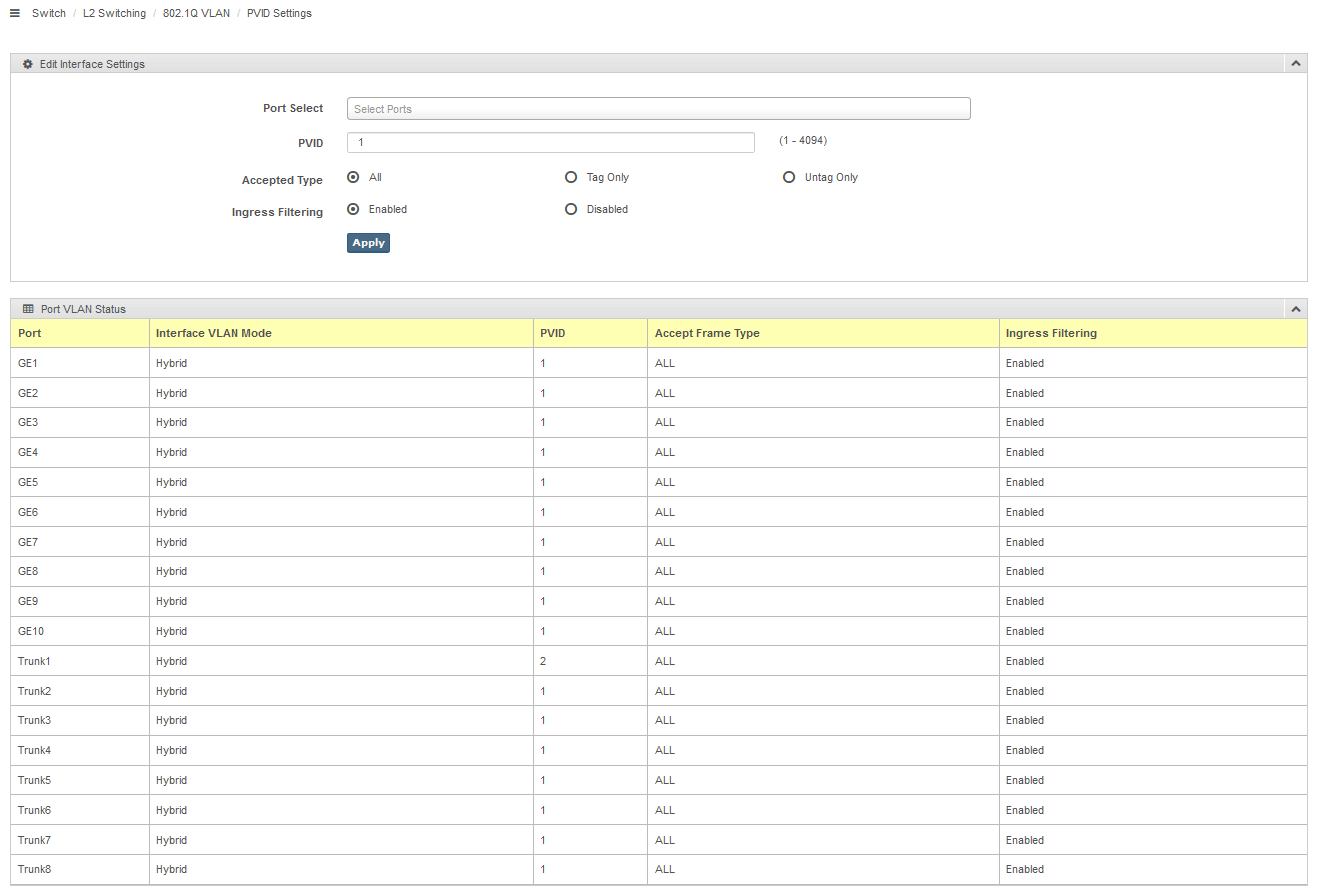

PVID Settings

ポートVLANの設定を行います。

表 17：PVID Settings

項目名	説明
Port Select	スイッチポートまたはトランクグループを選択します。
PVID	ポートに割り当てるポートVLAN ID（PVID）を、1～4094の数値で設定します。デフォルトは「1」です。
Accepted Type	ポートで受け入れる受信パケットのVLANタグの有無を指定します。・All：タグ付きパケット、タグなしパケットの両方を受信します。・Tag Only：タグ付きパケットのみを受信します。タグなしパケットを受信した場合は破棄します。・Untag Only：タグなしパケットのみを受信します。タグ付きパケットを受信した場合は破棄します。デフォルトは「All」です。
Ingress Filtering	イングレスフィルタリングの有効・無効を選択します。・Enabled：イングレスフィルタリングを有効にします。タグ付きパケットを受信した場合は、該当ポートが所属しているいずれかのVLANと、パケットに付加されたVLANタグのVLAN IDが一致する場合のみ受信します。該当ポートが所属しているいずれかのVLANと、パケットに付加されたVLANタグのVLAN IDが一致しない場合は、パケットを破棄します。・Disabled：イングレスフィルタリングを無効にします。タグ付きパケットを受信した場合は、本製品に設定されたいずれかのVLANのVIDと一致すると、そのVIDを持つVLANの所属と判断してパケットを転送します。デフォルトは「Enabled」です。

表 18：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

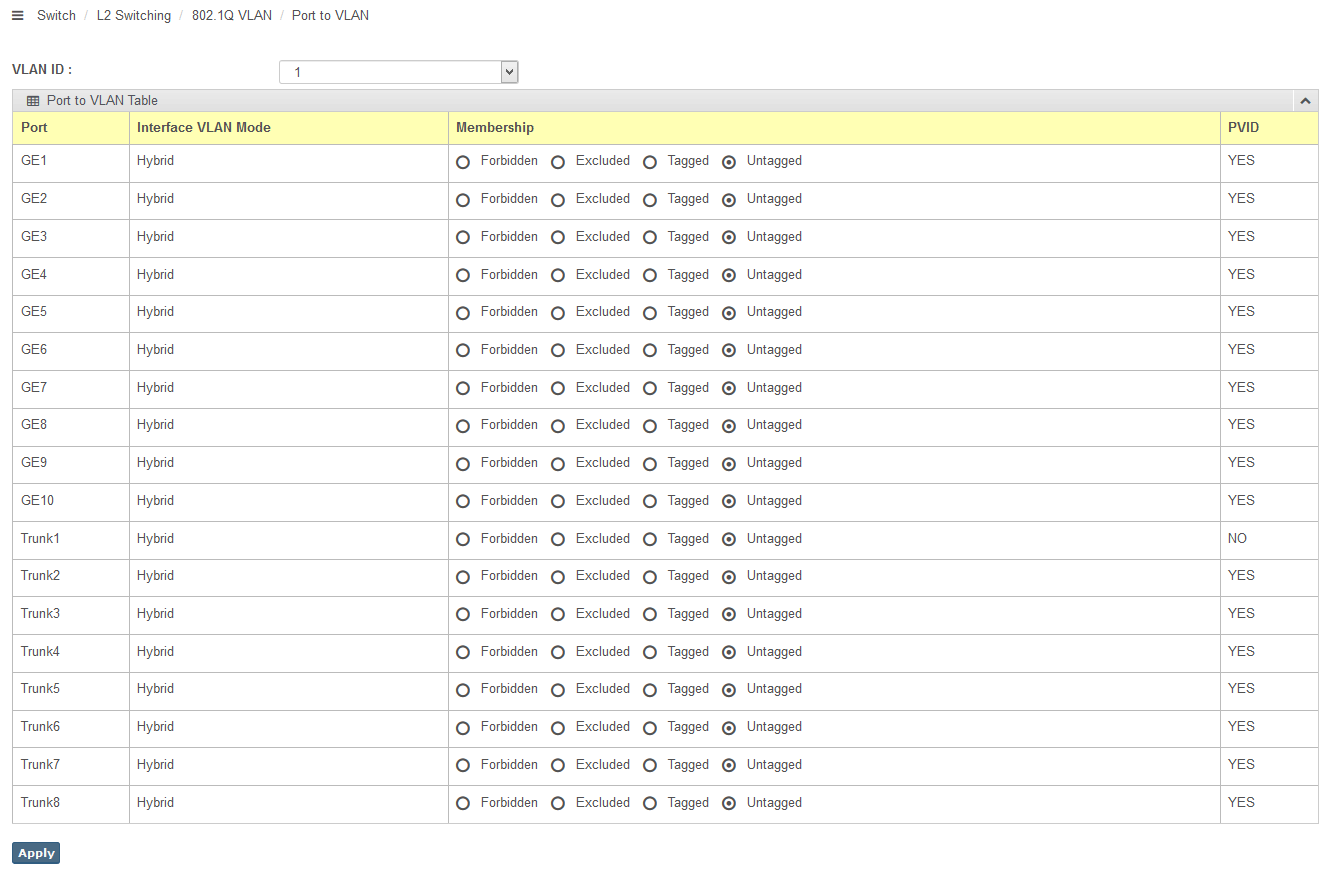

Port to VLAN

スイッチポートまたはトランクグループをVLANメンバーに追加する設定を行います。

表 19：Port to VLAN

項目名	説明
VLAN ID	VLAN IDを選択します。
Membership	VLANメンバーへの追加方法を選択します。・Forbidden： GVRP機能が有効の場合に、該当のVLANメンバーに所属できない・Excluded：該当のVLANメンバーに所属できない・Tagged：タグあり（Tagged）ポートとして、該当のVLANメンバーに所属できる・Untagged：タグなし（Untagged）ポートとして、該当のVLANメンバーに所属できる

表 20：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

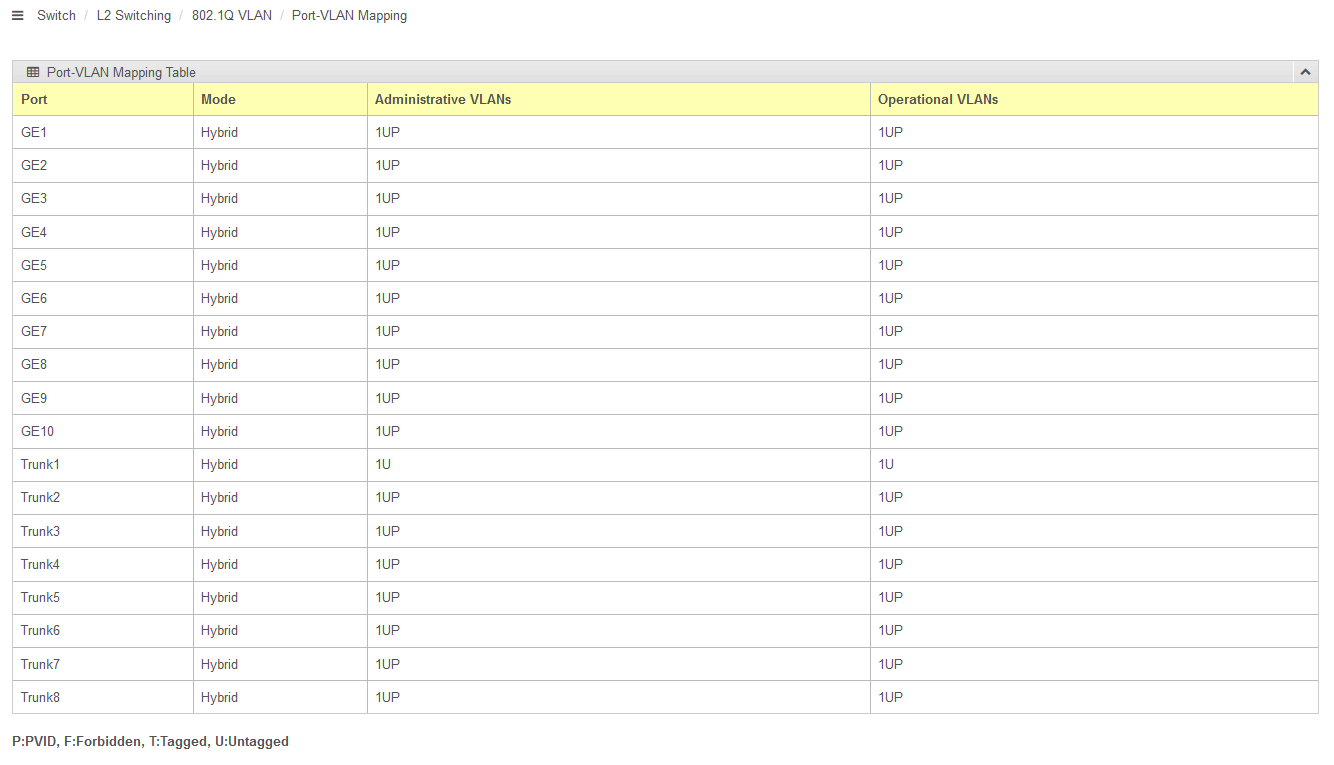

Port-VLAN Mapping

ポートごとにVLANの状態を表示します。

Q-in-Q

ダブルタグVLAN（VLANスタッキング）の設定を行います。

ダブルタグVLANは、VLANタグを2重に付加する特殊なVLANです。オリジナルパケットのVLANタグ（内側タグ）をもう1つのタグ（外側タグ）でカプセル化する一種のトンネリング技術と言えます（IEEE 802.1Qトンネリングなどとも呼ばれます）。

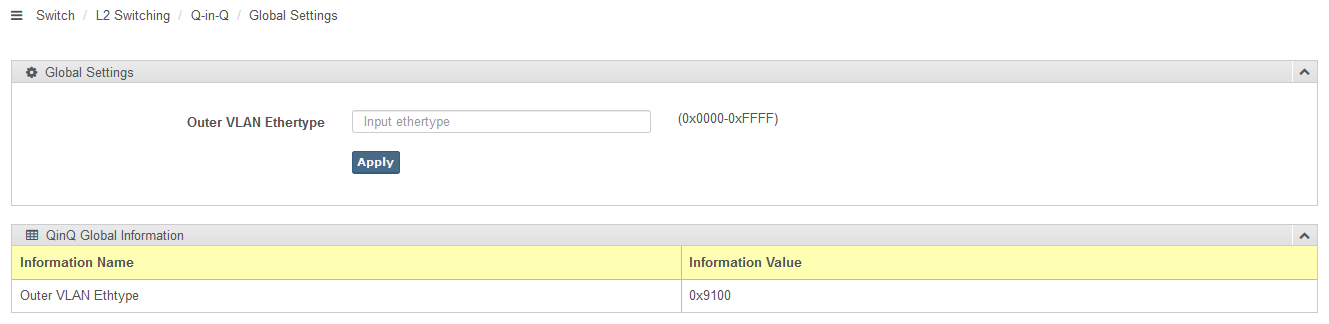

Global Settings

表 21：Global Settings

項目名	説明
Outer VLAN Ethertype	外側タグのTPID（VLANタグを示すプロトコルタイプ値）を、0x0000～0xFFFFの16進数で入力します。デフォルトは「0x9100」です。

表 22：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

Note
ダブルタグVLAN（VLANスタッキング）使用時、外側タグが付加されてフレームサイズが1522バイトを超える可能性があるため、「L2 Switching」/「Jumbo Frame」画面でジャンボフレームを設定してください。

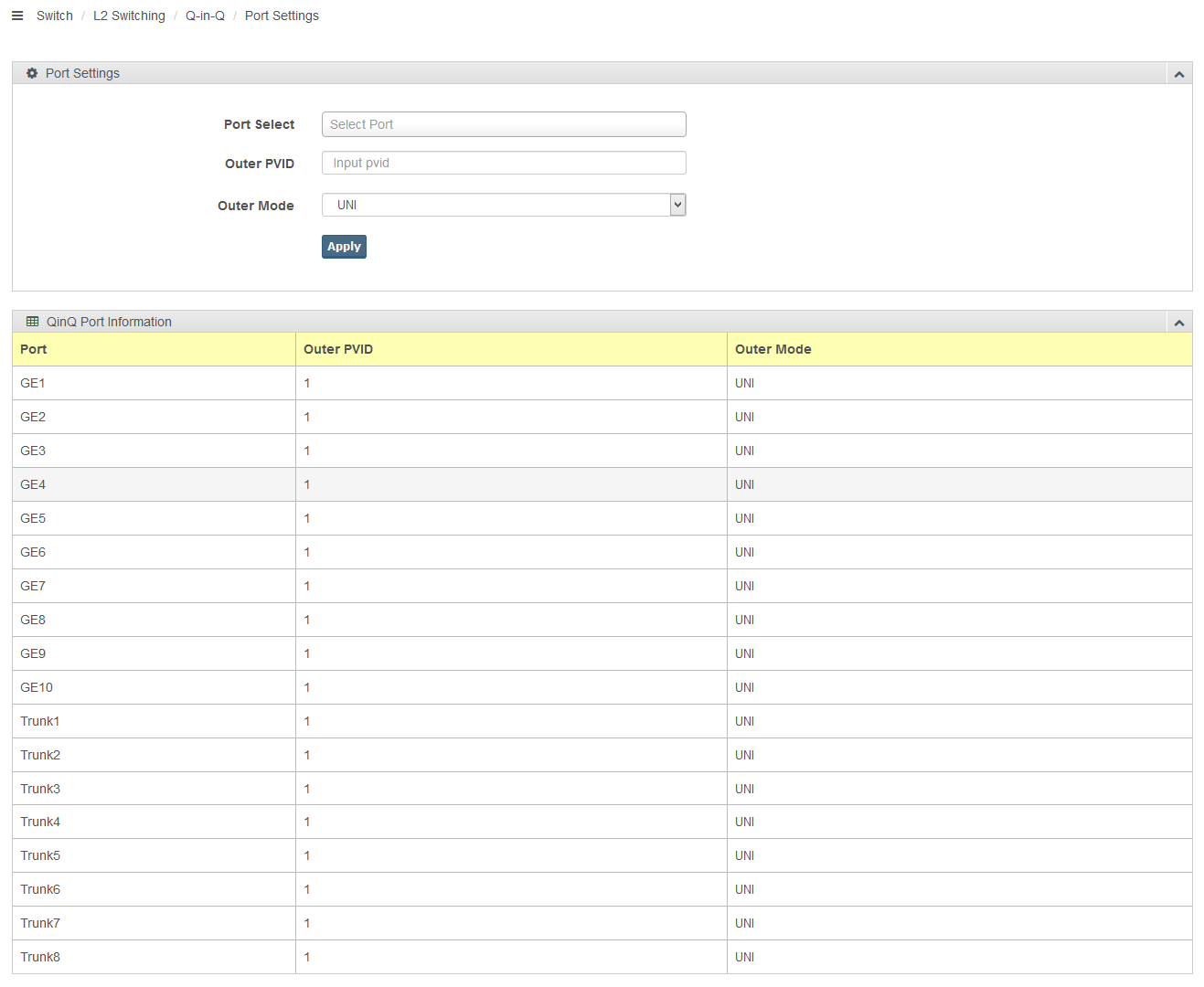

Port Settings

表 23：Port Settings

項目名	説明
Port Select	ダブルタグVLANを使用するポートを選択します。
Outer PVID	ポートに割り当てるダブルタグVLAN ID（PVID）を数値で設定します。
Outer Mode	転送するパケットに外側タグを付加するか否かを選択します。・UNI：外側タグを付加しない・NNI：外側タグを付加する

表 24：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

GARP

GARP/GVRP機能の設定を行います。

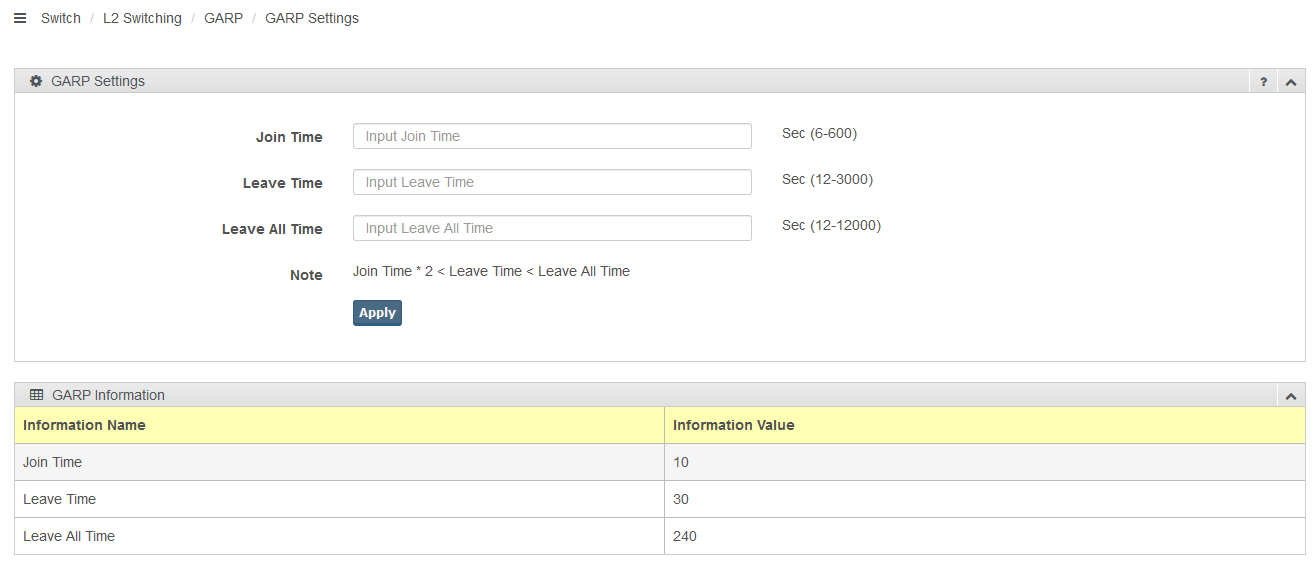

GARP Settings

GARPタイマーを設定します。

表 25：GARP

項目名	説明
Join Time	Joinタイマーを、6～600の数値（単位：秒）で設定します。デフォルトは「10」です。
Leave Time	Leaveタイマーを、12～3000の数値（単位：秒）で設定します。デフォルトは「30」です。
Leave All Time	Leave Allタイマーを、12～12000の数値（単位：秒）で設定します。デフォルトは「240」です。

表 26：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

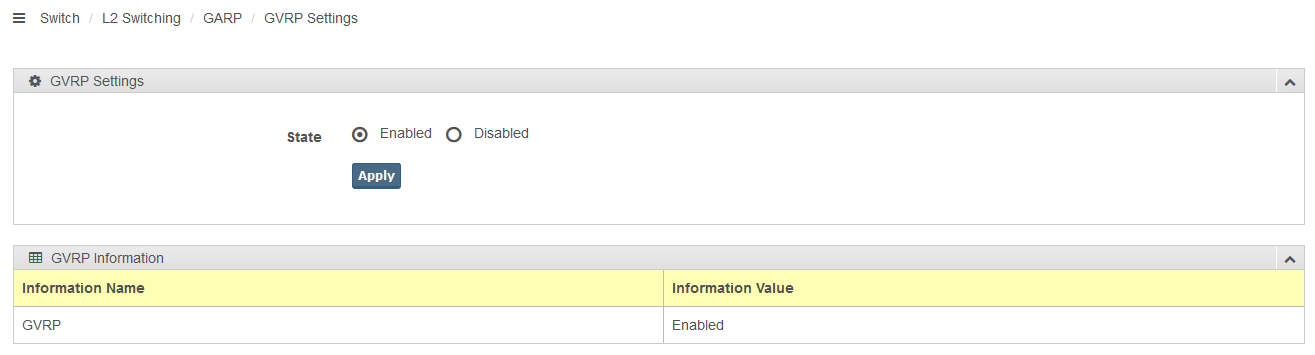

GVRP Settings

GVRP機能の設定を行います。

表 27：GVRP

項目名	説明
State	GVRP機能の「Enabled」（有効）または「Disabled」（無効）を選択します。デフォルトは「Disabled」です。

表 28：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

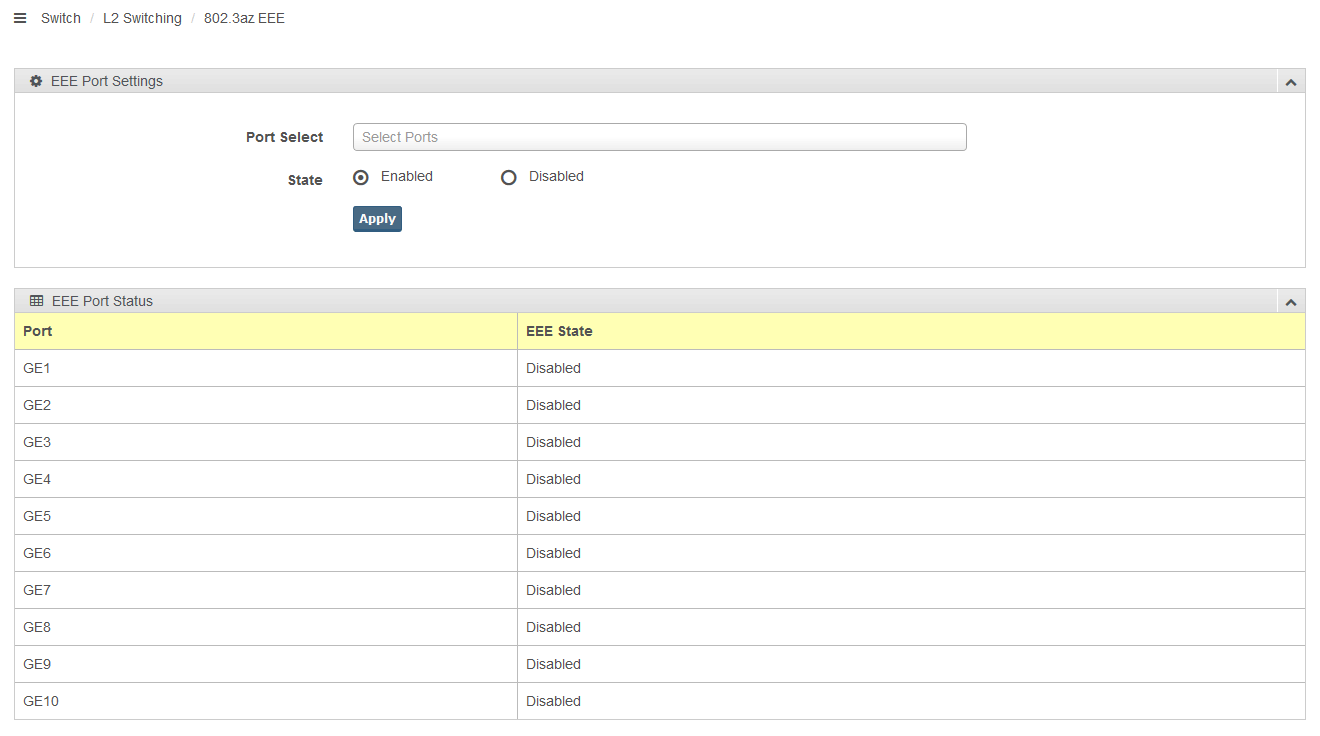

802.3az EEE

IEEE 802.3az 省電力イーサネット（Energy Efficient Ethernet）機能の設定を行います。

Energy Efficient Ethernet機能を有効にすると、ネットワークの性能に影響を与えることなく電力を削減することができます。

表 29：802.3az EEE

項目名	説明
Port Select	スイッチポートを選択します。
State	Energy Efficient Ethernet機能の「Enabled」（有効）または「Disabled」（無効）を選択します。デフォルトは「Disabled」です。

表 30：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

Multicast

IGMP Snooping、MLD Snoopingの設定を行います。

Multicast Filtering

マルチキャストパケットのフィルタリング機能を設定します。

表 31：Multicast Filtering

項目名	説明
Unknown Multicast Action	未学習のマルチキャストパケットの処理方法を選択します。・Drop：破棄する・Flood：フラッディングする・Router Port：ルーターポートに転送するデフォルトは「Flood」です。

表 32：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

IGMP Snooping

IGMP Snoopingは、VLAN環境において不要なIPv4マルチキャストトラフィックをフィルタリングする機能です。

IGMP Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されます。すなわち、VLAN内にグループメンバーが1台でもいると、同一VLAN内のすべてのポートにパケットが転送されてしまいます。

IGMP Snoopingを有効にすると、本製品は各ポートで交換されるIGMPメッセージ（Membership Report、Query、Leave）を監視して、メンバーの存在するポートにだけ該当グループのIPv4マルチキャストトラフィックを配送するようになります。

IGMP Settings

表 33：IGMP Settings

項目名	説明
IGMP Snooping State	IGMP Snoopingの「Enable」（有効）または「Disable」（無効）を選択します。デフォルトは「Enable」です。
IGMP Snooping Version	本製品で使用するIGMPバージョンを「v2」または「v3」から選択します。デフォルトは「v2」です。
IGMP Snooping Report Suppression	IGMP SnoopingのReport抑制機能の「Enable」（有効）または「Disable」（無効）を選択します。デフォルトは「Enable」です。

表 34：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

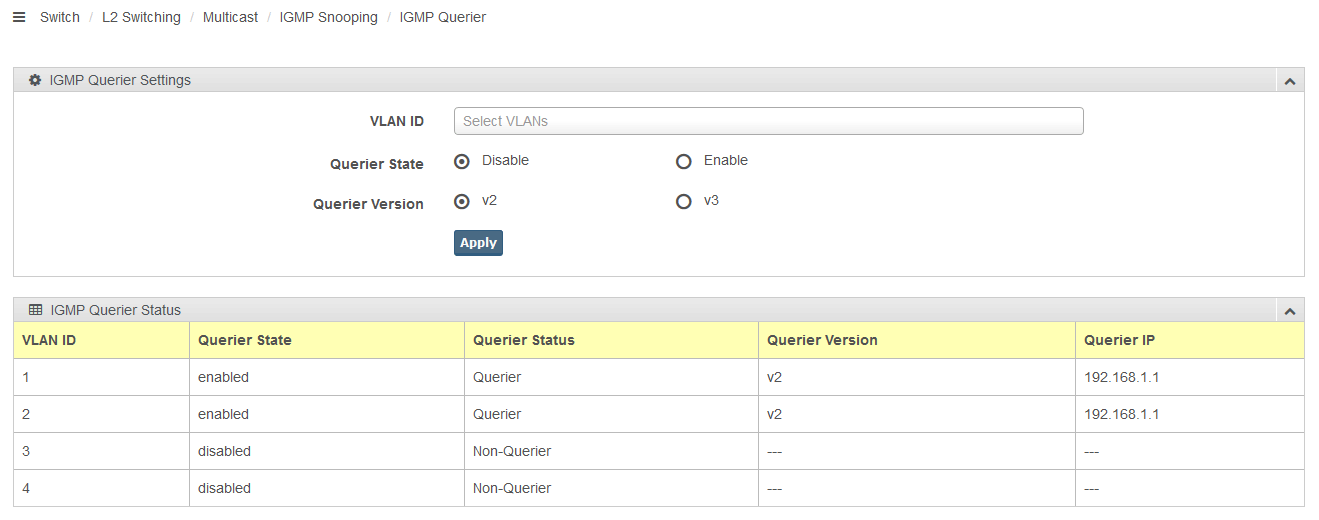

IGMP Querier

VLANごとのQuerier設定を行います。

IGMP Snoopingでは、ネットワーク上のすべての機器に対して定期的にIGMP Queryメッセージを送信し、メンバーシップを更新する、中心となる機器（IGMP Querier）が必要となります。通常は、この役割をマルチキャストルーターが行いますが、VLAN内にマルチキャストルーターが存在しない場合は、本製品がIGMP QuerierとしてIGMP Queryの送信を行うことができます。

表 35：IGMP Querier

項目名	説明
VLAN ID	VLAN IDを選択します。
Querier State	IGMP Querierの「Disable」（無効）または「Enable」（有効）を選択します。デフォルトは「Disable」です。
Querier Version	送信するIGMPパケットのバージョンを「v2」または「v3」から選択します。デフォルトは「v2」です。

表 36：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	IGMP Querierの設定内容を変更します。

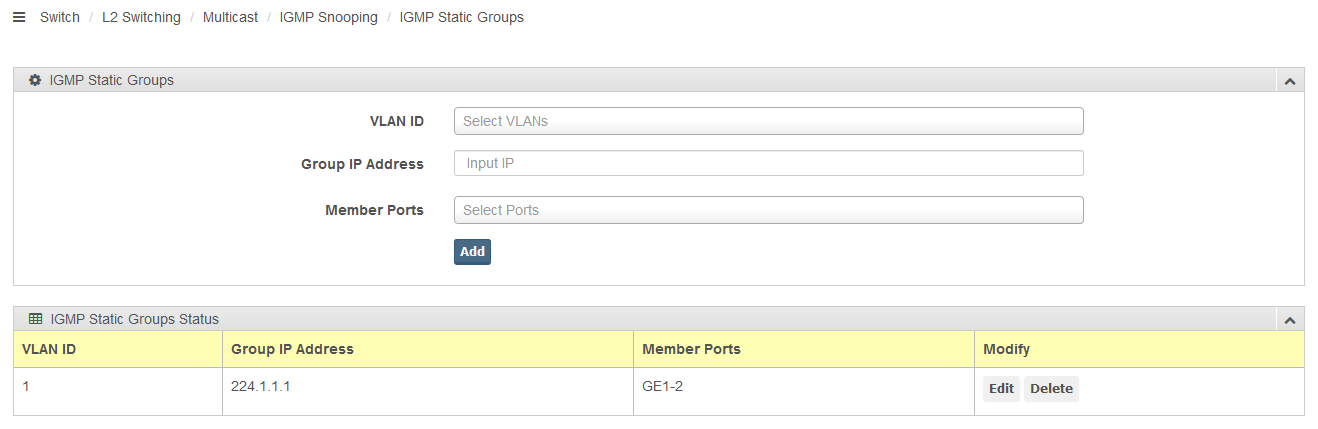

IGMP Static Groups

マルチキャストグループを登録します。

表 37：IGMP Static Groups

項目名	説明
VLAN ID	VLAN IDを選択します。
Group IP Address	マルチキャストグループのIPアドレスを入力します。
Member Ports	該当のマルチキャストグループに所属するスイッチポート番号を選択します。

表 38：コマンドボタン

項目名	説明
Add	マルチキャストグループを追加します。
Edit	マルチキャストグループの設定内容を変更します。
Delete	マルチキャストグループを削除します。

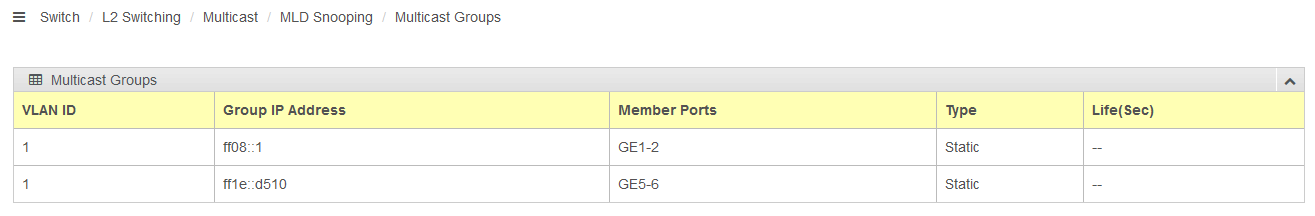

Multicast Groups

マルチキャストグループの情報を表示します。

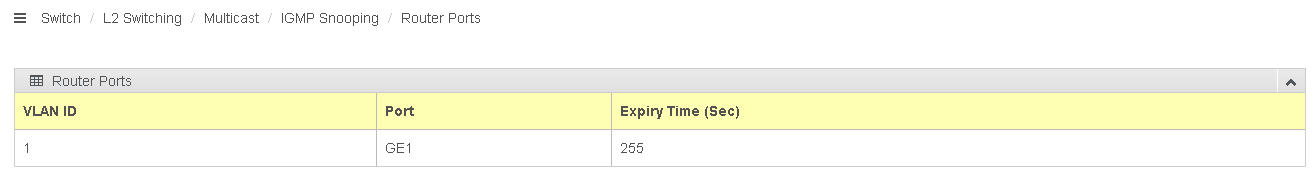

Router Ports

ルーターポート（IGMP Snoopingにおいてマルチキャストルーターが接続されているポート）を表示します。

MLD Snooping

MLD Snoopingは、VLAN環境において不要なIPv6マルチキャストトラフィックをフィルタリングする機能です。

MLD Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されます。すなわち、VLAN内にグループメンバーが1台でもいると、同一VLAN内のすべてのポートにパケットが転送されてしまいます。

MLD Snoopingを有効にすると、本製品は各ポートで交換されるMLDメッセージ（Multicast Listener Report、Query、Done）を監視して、メンバーの存在するポートにだけ該当グループのIPv6マルチキャストトラフィックを配送するようになります。

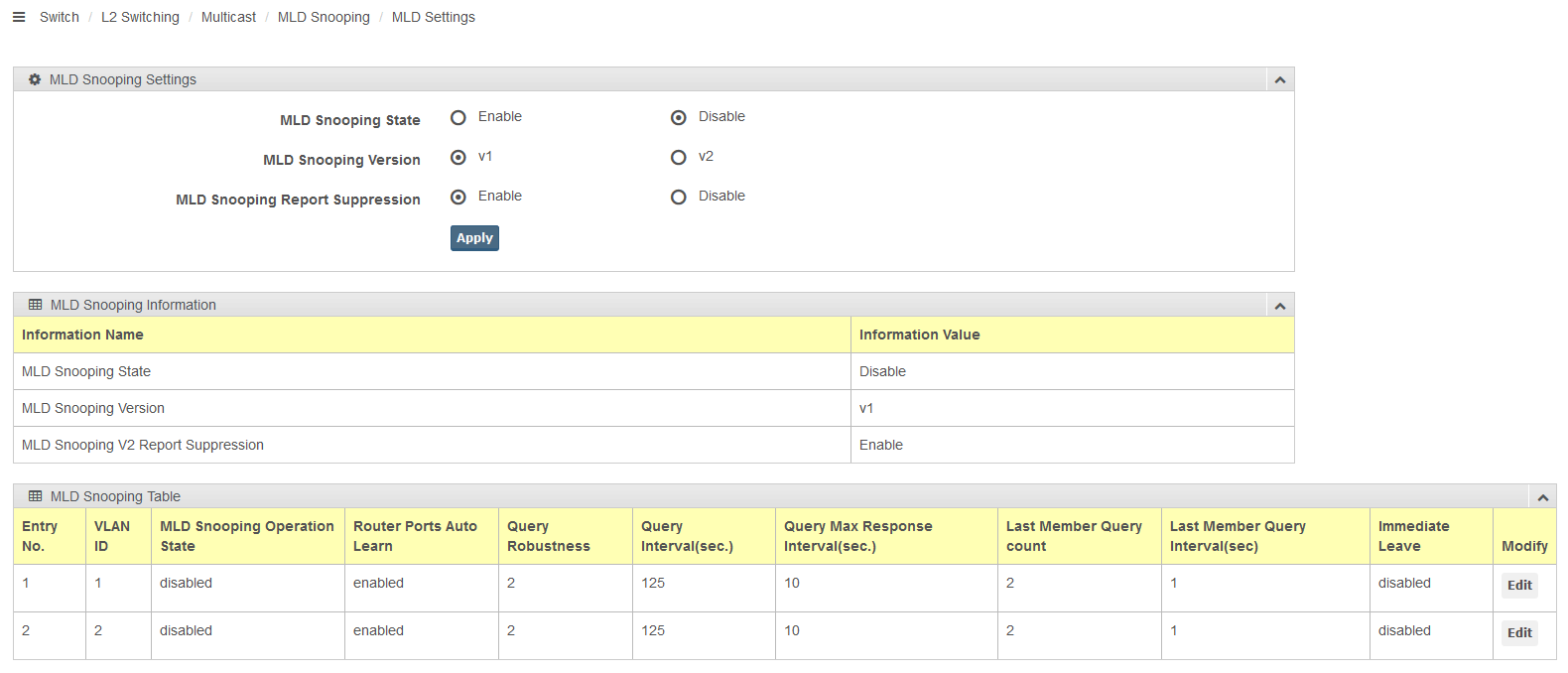

MLD Settings

MLD Snoopingに関する一般設定を行います。

表 39：MLD Settings

項目名	説明
MLD Snooping State	MLD Snoopingの「Enable」（有効）または「Disable」（無効）を選択します。デフォルトは「Disable」です。
MLD Snooping Version	本製品で使用するIGMPバージョンを「v1」または「v2」から選択します。デフォルトは「v1」です。
MLD Snooping Report Suppression	MLD SnoopingのReport抑制機能の「Enable」（有効）または「Disable」（無効）を選択します。デフォルトは「Enable」です。

表 40：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

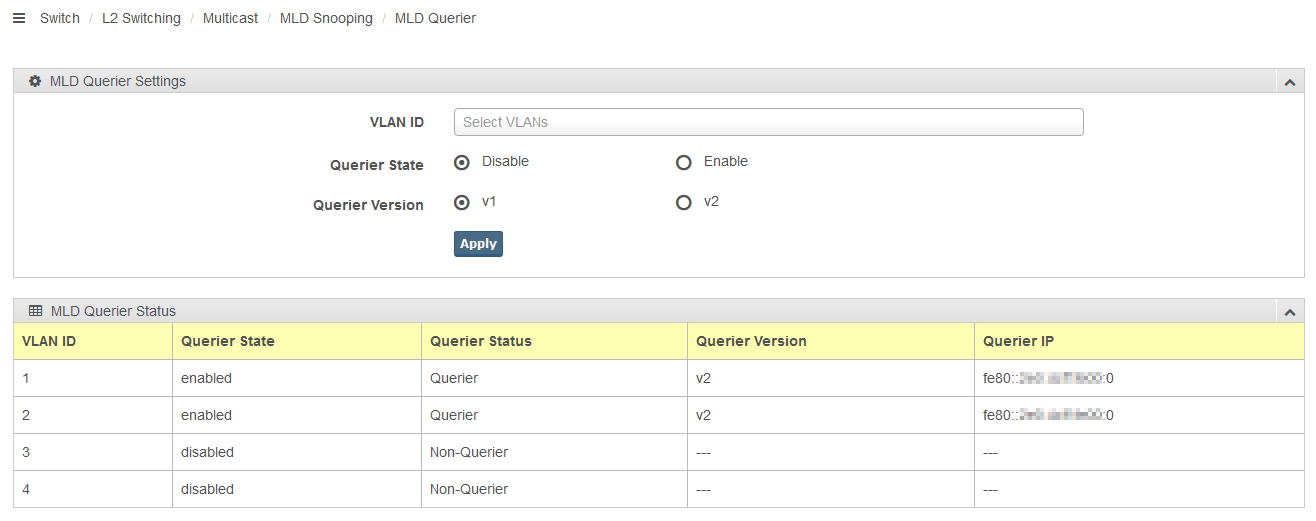

MLD Querier

VLANごとのQuerier設定を行います。

MLD Snoopingでは、ネットワーク上のすべての機器に対して定期的にMLD Queryメッセージを送信し、メンバーシップを更新する、中心となる機器（MLD Querier）が必要となります。通常は、この役割をマルチキャストルーターが行いますが、VLAN内にマルチキャストルーターが存在しない場合は、本製品がMLD QuerierとしてMLD Queryの送信を行うことができます。

表 41：MLD Querier

項目名	説明
VLAN ID	VLAN IDを選択します。
Querier State	MLD Querierの「Disable」（無効）または「Enable」（有効）を選択します。デフォルトは「Disable」です。
Querier Version	送信するMLDパケットのバージョンを「v1」または「v2」から選択します。デフォルトは「v1」です。

表 42：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

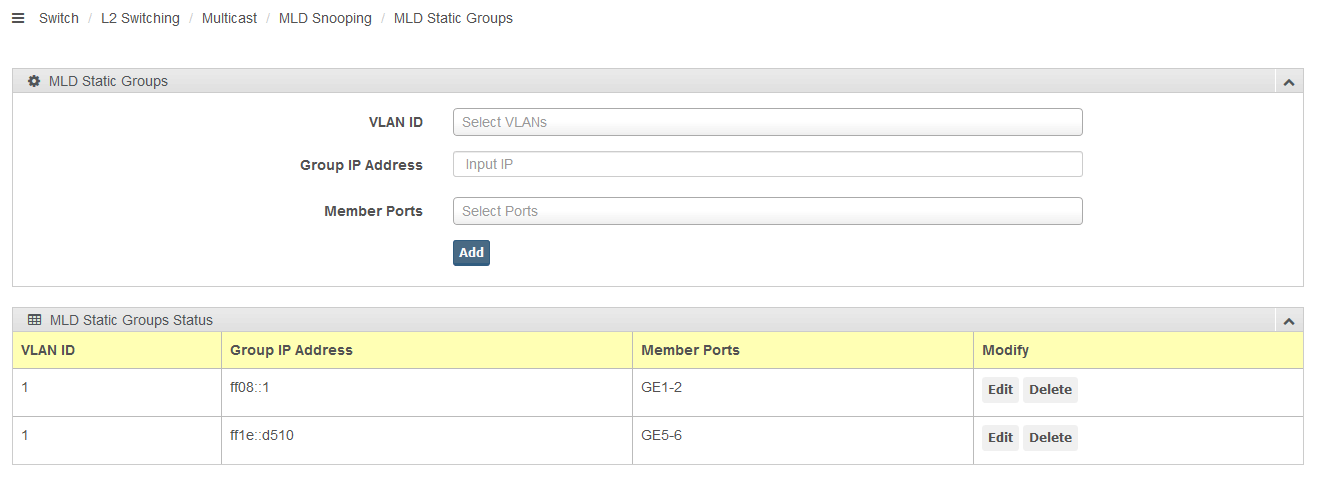

MLD Static Groups

マルチキャストグループを登録します。

表 43：MLD Static Groups

項目名	説明
VLAN ID	VLAN IDを選択します。
Group IP Address	マルチキャストグループのIPアドレスを入力します。
Member Ports	該当のマルチキャストグループに所属するスイッチポート番号を選択します。

表 44：コマンドボタン

項目名	説明
Add	マルチキャストグループを追加します。
Edit	マルチキャストグループの設定内容を変更します。
Delete	マルチキャストグループを削除します。

Multicast Groups

マルチキャストグループの情報を表示します。

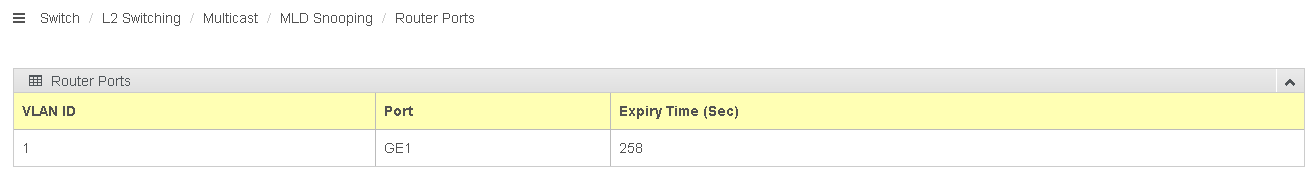

Router Ports

ルーターポート（MLD Snoopingにおいてマルチキャストルーターが接続されているポート）を表示します。

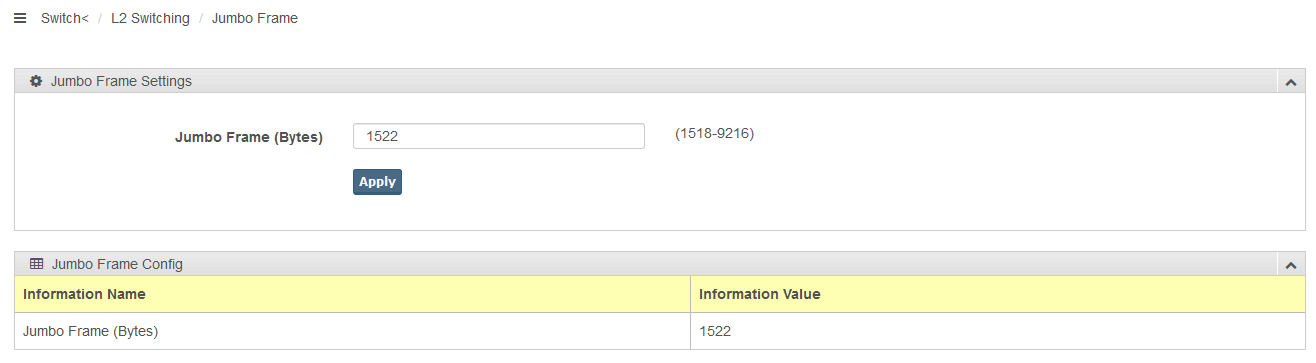

Jumbo Frame

ジャンボフレームの設定を行います。

通常、Ethernetフレームの最大送受信サイズは、ヘッダーを含めて1522バイトと規定されており、これを超える大きさのEthernetフレームは破棄されます。ジャンボフレームは、Ethernetフレームの最大送受信サイズを拡張し、大きいデータの転送に必要なヘッダーの数を相対的に減らすことで、ネットワークをより効率的に活用する仕組みです。

ジャンボフレームを有効にするためには、ネットワークの伝送経路上のすべてのインターフェースでジャンボフレームが有効で、同じ最大送受信サイズに設定されている必要があります。

表 45：Jumbo Frame

項目名	説明
Jumbo Frame (Bytes)	Ethernetフレーム長を、1518～9216の数値（単位：バイト）で設定します。

表 46：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

Spanning Tree

スパニングツリープロトコルは、スイッチ（ブリッジ）ネットワークにおいて、冗長経路（複数経路）の設定を可能とし、ネットワークの耐障害性を高めるプロトコルです。

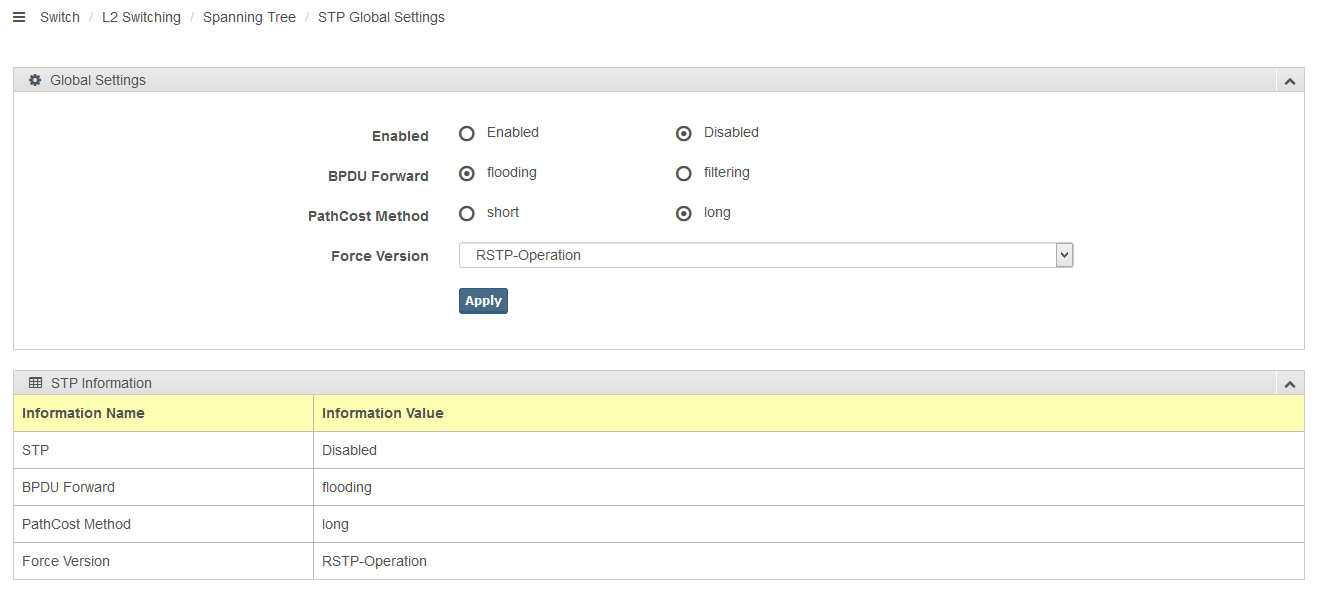

STP Global Settings

スパニングツリーに関する一般設定を行います。

表 47：STP Global SettingP

項目名	説明
Enabled	スパニングツリーの「Enabled」（有効）または「Disabled」（無効）を選択します。デフォルトは「Disabled」です。
BPDU Forward	システム全体でSTP、RSTP、MSTP機能が無効なときに受信したBPDUパケットの処理方法を選択します。・flooding：受信したBPDUパケットをフラッディングする・filtering：受信したBPDUパケットを破棄するデフォルトは「flooding」です。
PathCost Method	パスコスト値の「short」（16bit値）または「long」（32bit値）を選択します。デフォルトは「long」です。
Force Version	本製品で使用するスパニングツリーの動作モード（バージョン）を選択します。・STP-Compatible： Spanning Tree Protocol（IEEE 802.1D）・RSTP-Operation： Rapid Spanning Tree Protocol（IEEE 802.1w）・MSTP-Operation： Multiple Spanning Tree Protocol（IEEE 802.1s）デフォルトは「RSTP-Operation」です。

表 48：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

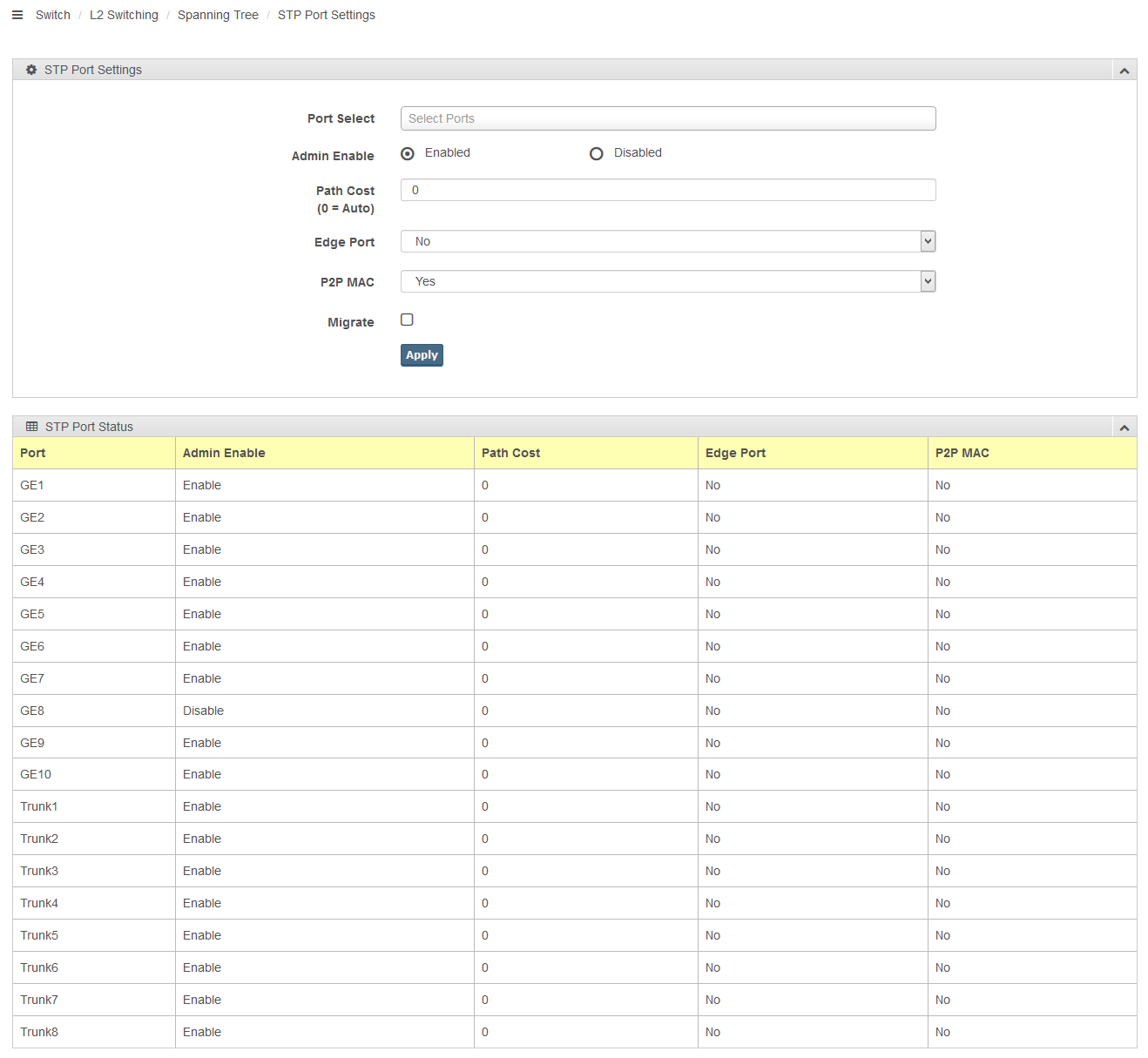

STP Port Settings

ポートのパスコスト、エッジポートなどの設定を行います。

表 49：STP Port Settings

項目名	説明
Port Select	スイッチポートまたはトランクグループを選択します。
Admin Enable	STPポートとして管理するには「Enabled」（有効）を、管理できないようにするには「Disabled」（無効）を選択します。
Path Cost (0 = Auto)	ポートに設定しているコストを数値で設定します。「0」に設定するとポートのパスコストは自動的に設定されます。デフォルトは「0」です。
Edge Port	エッジポート（他のブリッジが存在しないPCなどの端末接続用ポート）を設定します。・YES：エッジポートにする・NO：通常ポート（非エッジポート）にするデフォルトは「NO」です。
P2P MAC	ポイントツーポイントリンクを設定します。ポート上に他のブリッジが1台しか存在しない場合に指定します。・YES：ポイントツーポイントリンクにする・NO：ポイントツーポイントリンクにしない
Migrate	チェックを付けると、RSTPまたはMSTPへの移行機能を有効にします。

表 50：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

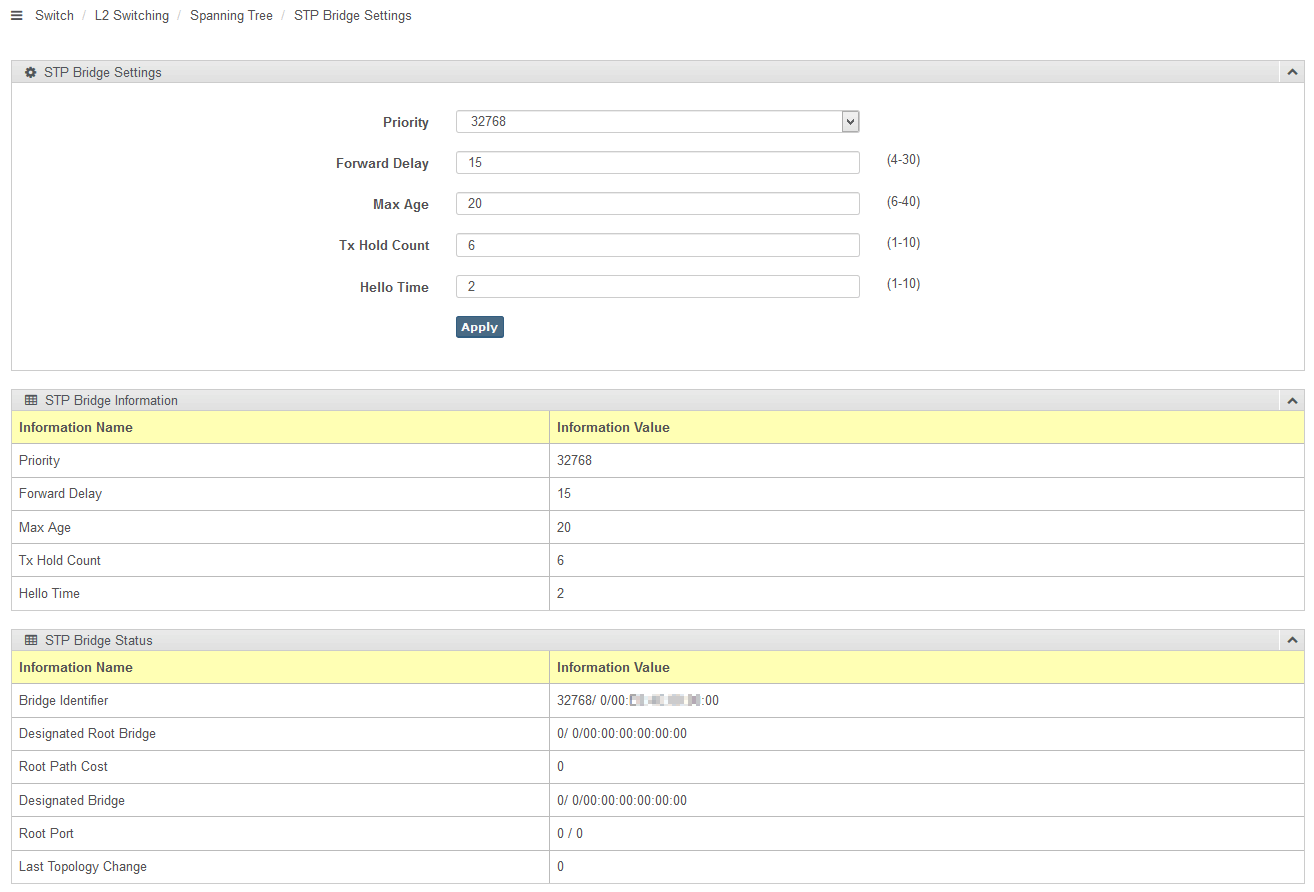

STP Bridge Settings

ブリッジの設定を行います。

スパニングツリーの構成時は、ブリッジ同士がBPDU（Bridge Protocol Data Unit）を交換します。各ブリッジが送出するBPDUから、優先度とMACアドレスからなるブリッジIDを比較し、ブリッジIDがもっとも小さいブリッジを「ルートブリッジ」として選出します。そして、ルートブリッジからのホップ数と各ブリッジに設定されたパスコストに基づいて、有効な経路を決定します。

表 51：STP Bridge Settings

項目名	説明
Priority	ブリッジプライオリティーを選択します。デフォルトは「32768」です。
Forward Delay	ルートブリッジのフォワードディレイタイムを、4～30の数値（単位：秒）で設定します。デフォルトは「15」です。
Max Age	最大エージタイムを、6～40の数値（単位：秒）で設定します。最大エージタイムは、ルートブリッジからBPDUが届かなくなったことを認識するまでの時間（秒）です。この時間内にBPDUを受信できなかった場合、各ブリッジはスパニングツリーの再構成を開始します。デフォルトは「20」です。
Tx Hold Count	転送保留カウント値を、1～10の数値で設定します。転送保留カウント値は、1秒間に送信するBPDUの上限の数を指します。デフォルトは「6」です。
Hello Time	ハロータイムを、1～10の数値（単位：秒）で設定します。ハロータイムは、ルートブリッジがBPDUを送信する間隔（秒）を指します。デフォルトは「2」です。

表 52：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

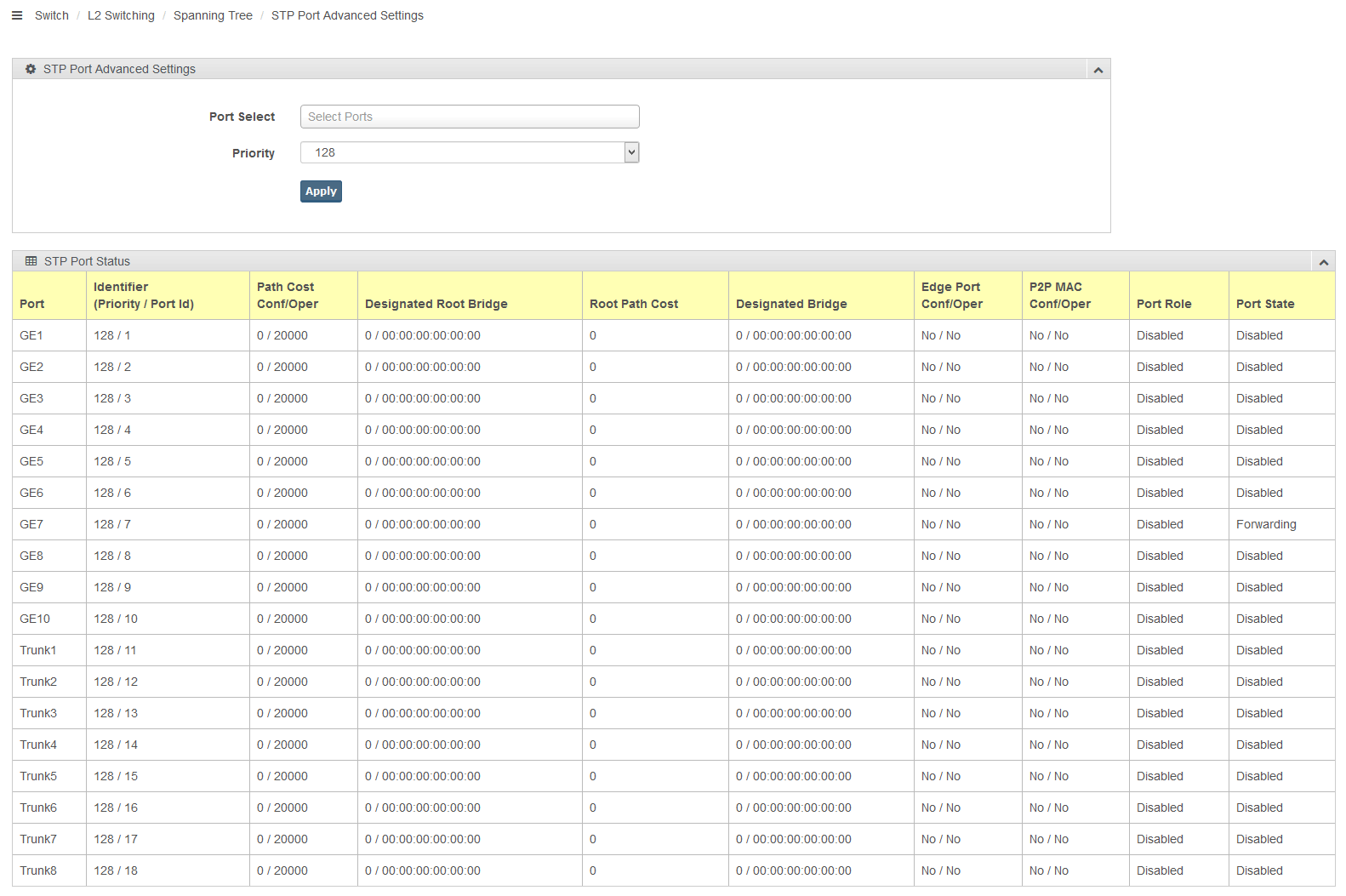

STP Port Advanced Settings

スイッチポートまたはトランクグループにプライオリティーを設定します。

表 53：STP Port Advanced Settings

項目名	説明
Port Select	スイッチポートまたはトランクグループを選択します。
Priority	プライオリティーを選択します。デフォルトは「128」です。

表 54：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

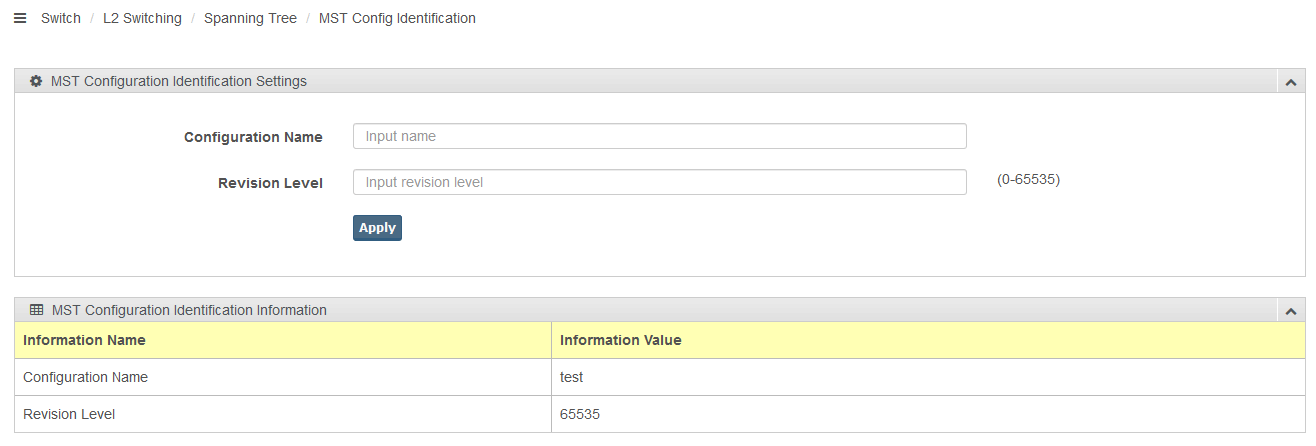

MST Config Identification

MSTインスタンスについての設定を行います。

表 55：MST Config Identification

項目名	説明
Configuration Name	MSTリージョンの識別情報を、1～32文字の半角英数字で設定します。デフォルトは空白です。
Revision Level	MSTリージョン設定のリビジョンを、0～65535の数値で設定します。デフォルトは「0」です。

表 56：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

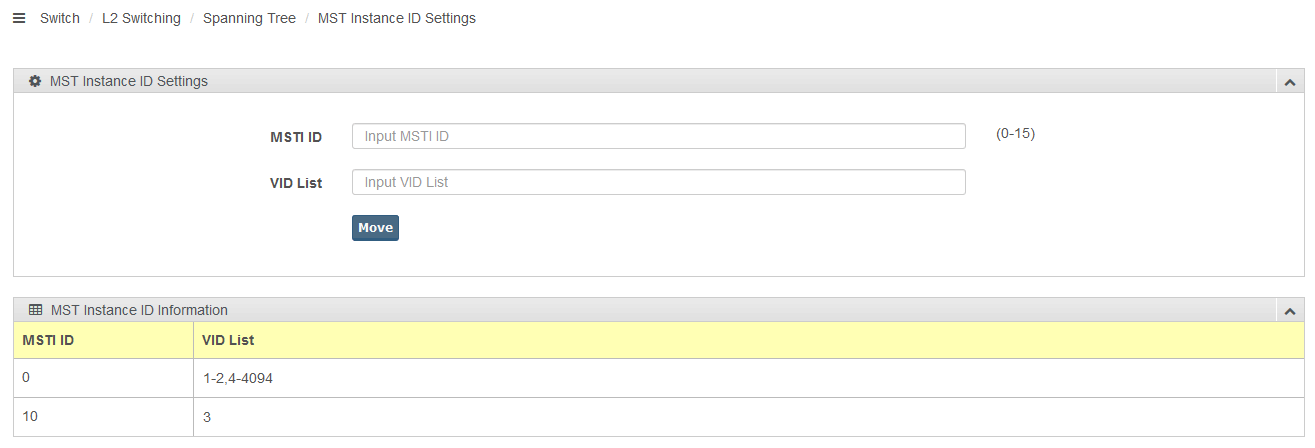

MST Instance ID Settings

MSTインスタンスの番号、割り当てるVLAN IDを設定します。

表 57：MST Instance ID Settings

項目名	説明
MSTI ID	MSTインスタンスの番号を、0～15の数値で設定します。
VID List	VLAN IDを選択します。

表 58：コマンドボタン

項目名	説明
Move	設定の変更をランニングコンフィグに保存し、ページの内容を更新します。

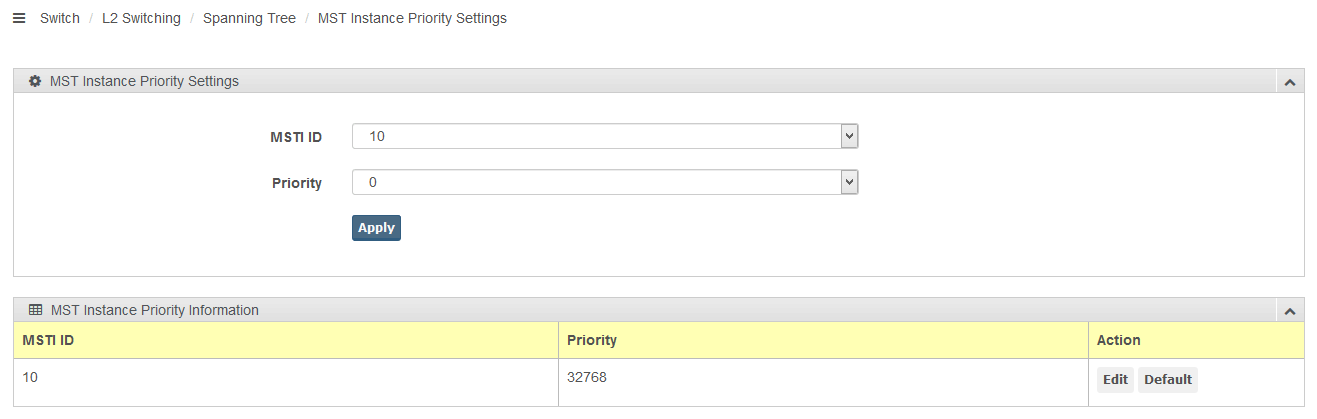

MST Instance Priority Settings

MSTインスタンスのプライオリティーを設定します。

表 59：MST Instance Priority Settings

項目名	説明
MSTI ID	MSTインスタンスの番号を選択します。
Priority	MSTインスタンスのブリッジプライオリティーを選択します。

表 60：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

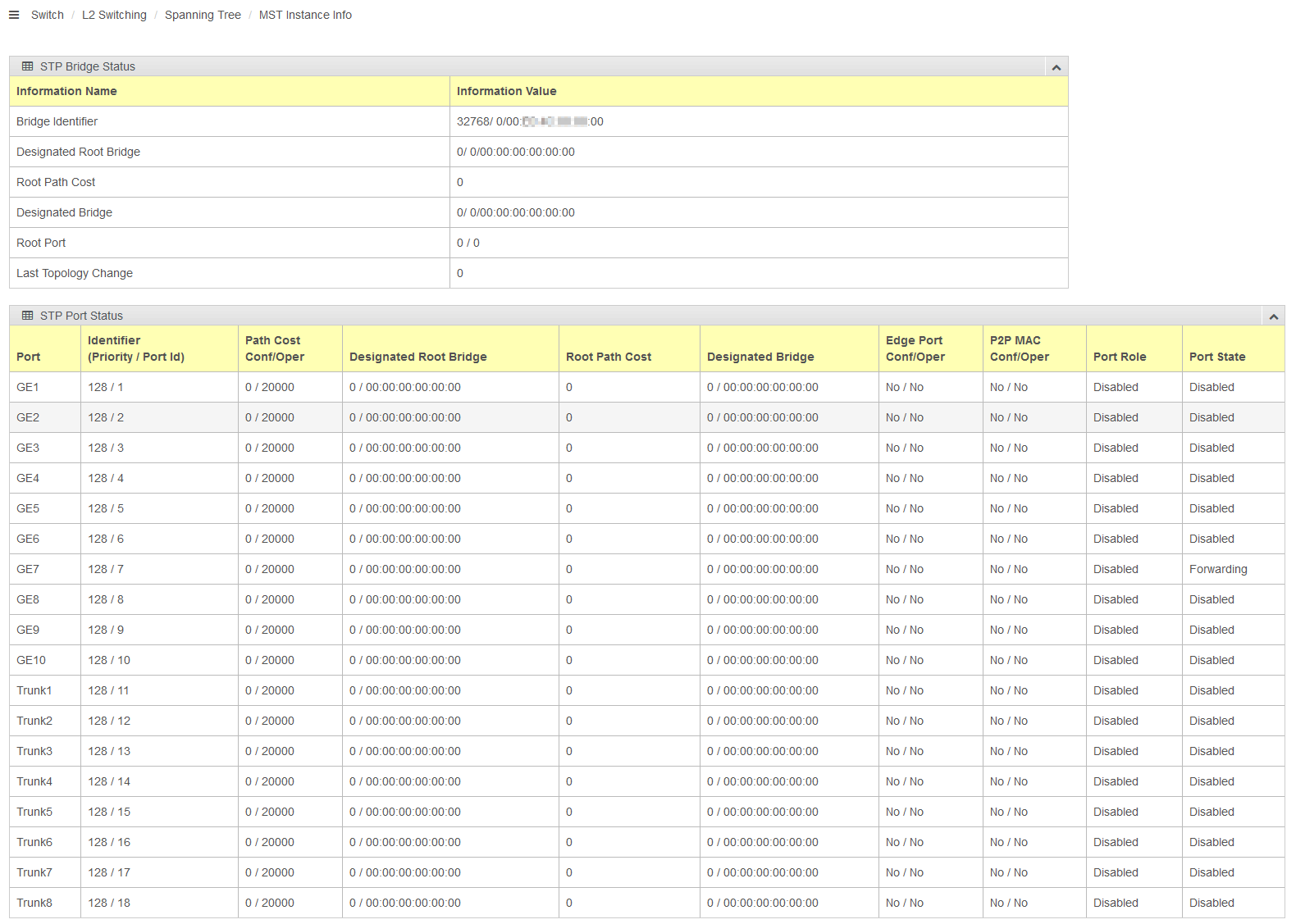

MST Instance Info

MSTインスタンスの情報を表示します。

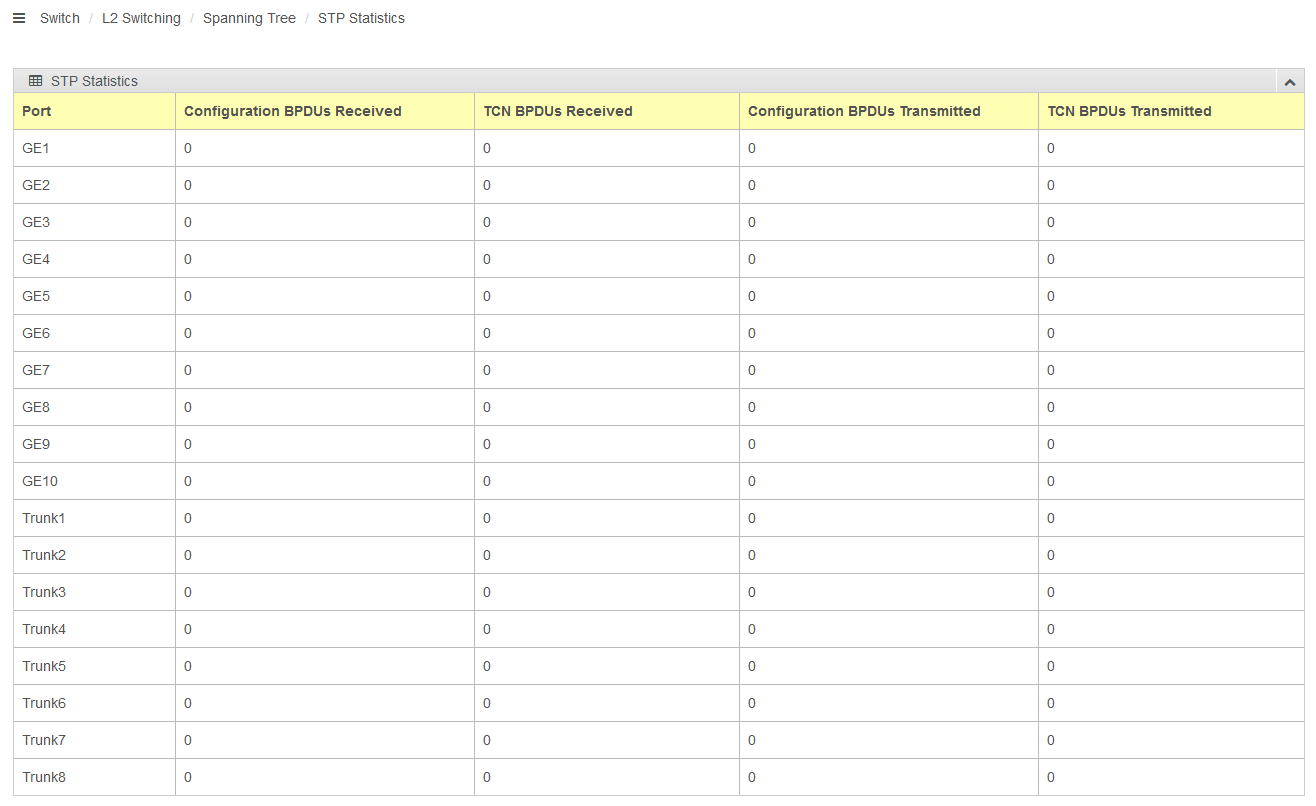

STP Statistics

STPの統計情報を表示します。

X-Ring Elite, X-Ring Pro ※サポート対象外

Loopback Detection

ループガード機能のLoopback Detection（LDF検出）の設定を行います。

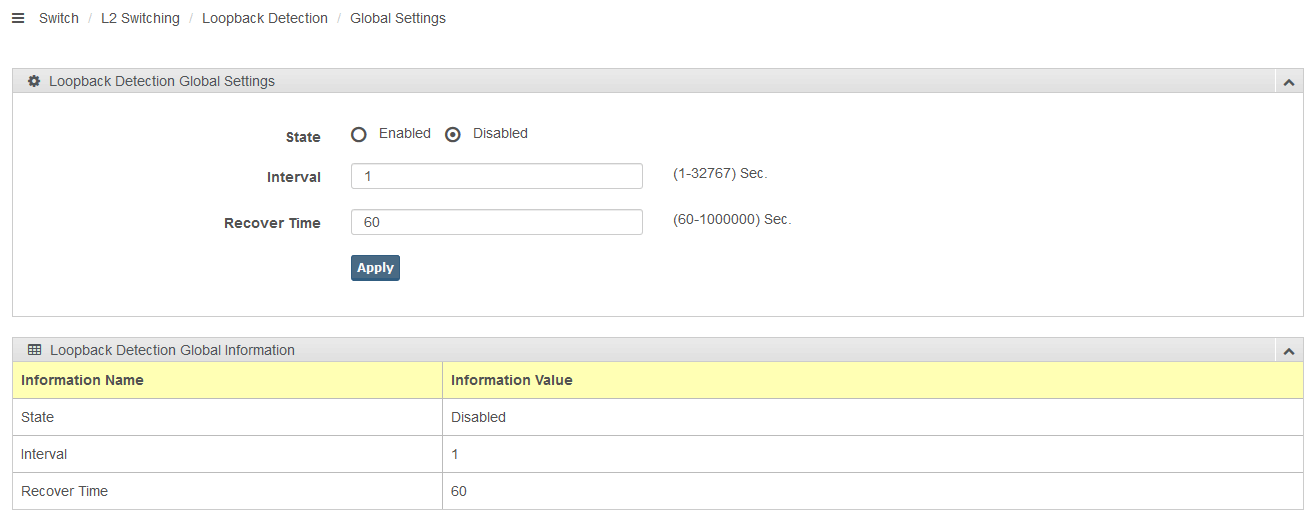

Global Settings

LDF検出の一般設定を行います。

表 61：Global Settings

項目名	説明
State	LDF検出の「Enabled」（有効）または「Disabled」（無効）を選択します。デフォルトは「Disabled」です。
Interval	LDFの送信間隔を、1～32767の数値（単位：秒）で設定します。デフォルトは「1」です。
Recover Time	ポートが無効になったあとに、自動的にポート無効実行前の状態に戻るまでの時間を、60～1000000の数値（単位：秒）で設定します。デフォルトは「60」です。

表 62：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

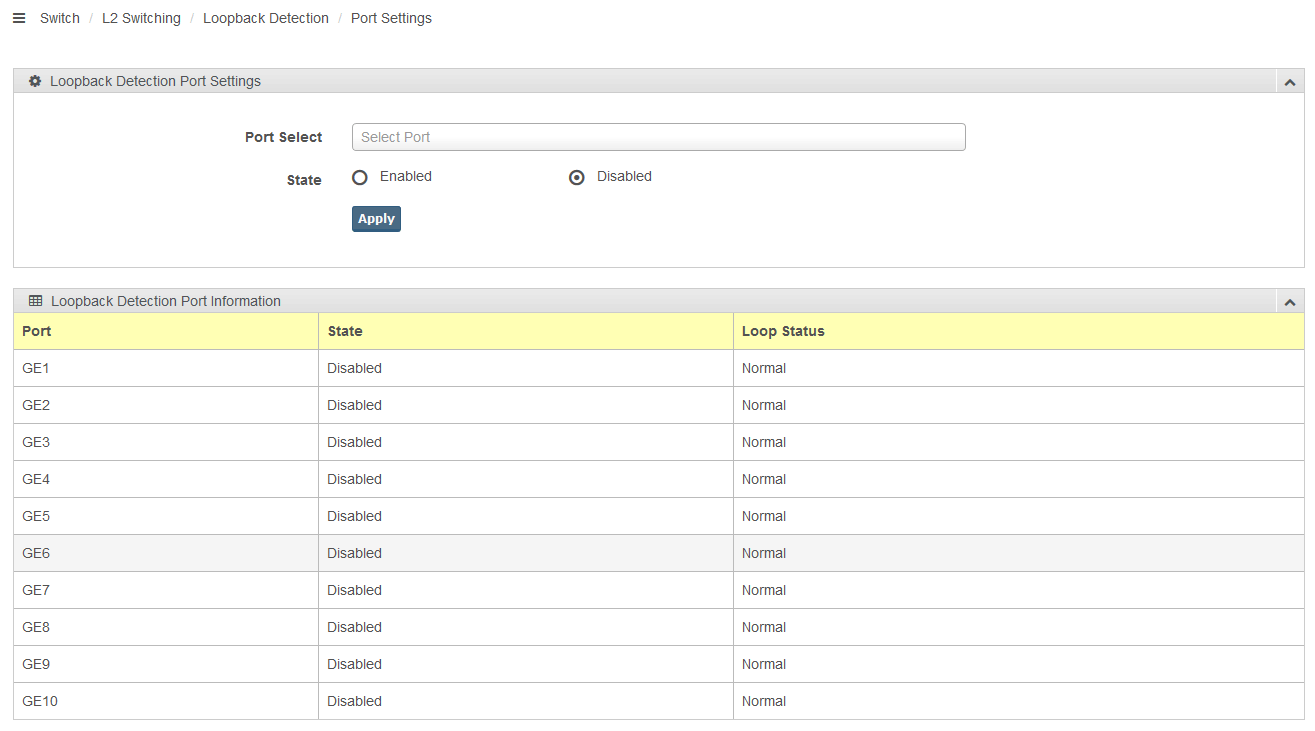

Port Settings

LDF検出を有効にするスイッチポートを設定します。

表 63：Port Settings

項目名	説明
Port Select	スイッチポートを選択します。
State	LDF検出の「Enabled」（有効）または「Disabled」（無効）を選択します。

表 64：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

PN: 613-002598 Rev.A
