リファレンス編 / Management

本製品は、LAN上の隣接機器との間で管理情報（機器・ポートの識別子、管理アドレス、所属VLANなど）を通知しあうプロトコルLLDP（Link Layer Discovery Protocol。IEEE 802.1AB）に対応しています。

LLDPは情報の要求や確認応答の仕組みを持たず、対応機器が情報を一方的に通知して、もう一方の対応機器がこれを受信するだけの単純なプロトコルですが、受信した情報をMIBオブジェクトとして保持する方法が標準化されているため、LLDP対応機器が収集した情報にSNMP経由でアクセスすることができ、ネットワーク構成の把握などに役立ちます。

LLDP System Settings

LLDPに関する一般設定を行います。

表 1：LLDP System Settings

項目名	説明
Enabled	LLDPの「Enabled」（有効）または「Disabled」（無効）を選択します。
LLDP PDU Disable Action	LLDPが「Disabled」（無効）の場合のLLDP PDU処理方法を、「Filtered」、「Bridged」、または「Flooded」から選択します。
Transmission Interval	LLDPパケットの送信間隔（msgTxInterval）を、5～32767の数値（単位：秒）で設定します。
Holdtime Multiplier	LDPで送信する自身の情報の有効期間（TTL：Time To Live）を決定する係数（msgTxHold）を、2～10の数値で設定します。
Reinitialization Delay	スイッチポートでLLDPが無効化されてから再初期化を開始するまでの最小間隔（reinitDelay）を、1～10の数値（単位：秒）で設定します。
Transmit Delay	自身の情報が変更されてからLLDPパケットを送信するまでの最小間隔（txDelay）を、1～8191の数値（単位：秒）で設定します。

表 2：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

LLDP Port Settings

LLDPを使用するポートを設定します。

表 3：LLDP Port Settings

項目名	説明
Port Select	スイッチポートを選択します。
State	LLDPポートの状態を選択します。
Optional TLV Select	LLDPオプションのTLVを選択します。

表 4：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

LLDP Local Device Info

本製品自身が近隣のネットワーク機器に通知する情報を表示します。

表 5：コマンドボタン

項目名	説明
Detail	チェックを付けたポートの詳細情報を表示します。

LLDP Remote Device Info

本製品が近隣のネットワーク機器から受信した情報を表示します。

表 6：コマンドボタン

項目名	説明
Detail	チェックを付けたポートの詳細情報を表示します。
Delete	チェックを付けたポートの情報を削除します。
Refresh	ページの内容を更新します。

LLDP Overloading

LLDPオーバーロードの詳細を表示します。

SNMP

本製品は、ネットワーク管理プロトコルSNMP（Simple Network Management Protocol）のバージョン1（SNMPv1）、バージョン2c（SNMPv2c）、バージョン3（SNMPv3）に対応しています。

SNMP Settings

表 7：SNMP Settings

項目名	説明
State	SNMPを使用するか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。デフォルトは「Enabled」です。

表 8：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

SNMP Community

表 9：SNMP Community

項目名	説明
Community Name	SNMPコミュニティーの名前を、1～20文字で設定します。
Access Rights	該当のSNMPコミュニティーのアクセス権限を、「read-only」または「read-write」から選択します。「read-only」を選択すると、該当のSNMPコミュニティーに対して、読み出しのみを許可します。「read-write」を選択すると、該当のSNMPコミュニティーに対して、読み書きを許可します。

表 10：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Delete	SNMPコミュニティーを削除します。

SNMPv3 Settings

SNMPv3で使用する、SNMPユーザーを登録します。

SNMPユーザーには、所属するSNMPグループのほか、認証、暗号化の有無や方式を設定します。

表 11：SNMPv3 Settings

項目名	説明
User Name	SNMPコミュニティーの名前を、1～32文字で設定します。
Access Rights	該当のSNMPコミュニティーのアクセス権限を、「read-only」または「read-write」から選択します。「read-only」を選択すると、該当のSNMPコミュニティーに対して、読み出しのみを許可します。「read-write」を選択すると、該当のSNMPコミュニティーに対して、読み書きを許可します。
Encrypted	暗号化する場合にチェックを付けます。
Auth-Protocol	該当のSNMPユーザーの認証に用いる認証プロトコルを、「MD5」または「SHA」から選択します。
Password	認証パスワードを、8～32文字で設定します。
Priv-Protocol	該当のSNMPユーザーの認証に用いる暗号化プロトコルを、「None」または「DES」から選択します。「DES」を選択した場合は、「Password」を設定します。
Password	暗号化キーを、8～32文字で設定します。

表 12：コマンドボタン

項目名	説明
Add	SNMPユーザーの追加をランニングコンフィグに保存し、動作に反映します。
Delete	SNMPユーザーを削除します。

SNMP Trap

SNMP通知メッセージ（トラップまたはInform Request）の送信先ホストの設定を行います。

表 13：SNMPv3 Trap

項目名	説明
IP Address	送信先のIPアドレスを入力します。
Community Name	送信先ホストに通知メッセージを送信するSNMPコミュニティー名を選択します。
Version	SNMPメッセージのバージョンを、「v1」または「v2c」から選択します。

表 14：コマンドボタン

項目名	説明
Add	送信先ホストの追加をランニングコンフィグに保存し、動作に反映します。
Delete	送信先ホストを削除します。

Power Over Ethernet

本製品のPoE（Power over Ethernet）給電機能についての設定を行います。

PoE System Settings

本製品全体の供給電力を設定します。

表 15：PoE System Settings

項目名	説明
Maximum Power Available	本製品全体の最大供給電力を設定します。デフォルトは「120」です。
OverLoad Disconnect Mode	最大供給電力を上回った場合に、給電を停止する順番を選択します。・Overload Port First：接続された受電機器の実際の電力使用量が本製品全体の最大供給電力を上回った場合、該当のポートへの給電を停止します。・Port-Based Priority：受電機器の接続されたポートの「Priority」設定に基づいて、優先順位のもっとも低いポートへの給電を停止します。デフォルトは「Port-Based Priority」です。

表 16：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

PoE Port Settings

ポートごとのPoE設定を行います。

表 17：PoE Port Settings

項目名	説明
Port	スイッチポートを選択します。
Power Switch	PoE給電を行うか否かを、「Enabled」または「Disabled」で設定します。「Enabled」に設定した場合、ポートに接続されたPoE受電機器に対して給電を行います。「Disabled」に設定した場合、PoE給電を行いません。デフォルトは「Enabled」です。
Power Limit From Classification	ポートごとの最大供給電力の設定方式を選択します。「Enabled」を選択した場合、受電機器を接続した際に認識したPoEクラスによって最大供給電力を決定します。デフォルトは「Enabled」です。
Legacy Mode	標準化以前の仕様に基づく非準拠PDの検出を試みるか否かを、「Enabled」または「Disabled」で設定します。デフォルトは「Enabled」です。
Priority	ポートのPoE給電の優先度を、「Critical」（最高）、「High」（高）、「Medium」（中）、「Low」（低）から選択します。デフォルトは「Low」です。
Power Limit	ユーザー設定によるポートごとの最大供給電力を、0～32000の数値（単位：mW）で設定します。デフォルトは「32000」です。

表 18：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

PoE Port Status

ポートごとのPoE設定を表示します。

Modbus TCP Settings ※サポート対象外

DHCP Server

本製品のDHCPサーバー機能について説明します。

Status Settings

表 19：Status Settings

項目名	説明
DHCP Server	DHCPサーバーを使用するか否かを、「Enabled」（有効）または「Disabled」（無効）から選択します。

表 20：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

Global Settings

DHCPサーバーの一般設定を行います。

表 21：Global Settings

項目名	説明
Lease Time	IPアドレスの使用時間（リース時間）を、60～864000（単位：秒）の数値で設定します。
Low IP Address	クライアントに貸し出すIPアドレス範囲の最初のアドレス（値がもっとも小さいアドレス）を設定します。
High IP Address	クライアントに貸し出すIPアドレス範囲の最後のアドレス（値がもっとも大きいアドレス）を設定します。
Subnet Mask	DHCPプールのサブネットマスクを設定します。
Gateway	DHCPプールのゲートウェイを設定します。
DNS	DHCPプールのDNSを設定します。

表 22：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Clear	プールされたIPアドレスをクリアします。

Port Settings

スイッチポート別のDHCPポリシーを設定します。

表 23：Port Settings

項目名	説明
Port Select	スイッチポートを選択します。
Low IP Address	クライアントに貸し出すIPアドレス範囲の最初のアドレス（値がもっとも小さいアドレス）を設定します。
High IP Address	クライアントに貸し出すIPアドレス範囲の最後のアドレス（値がもっとも大きいアドレス）を設定します。
Subnet Mask	DHCPプールのサブネットマスクを設定します。
Gateway	DHCPプールのゲートウェイを設定します。
DNS	DHCPプールのDNSを設定します。

表 24：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	設定を変更します。
Clear	プールされたIPアドレスをクリアします。

VLAN Settings

VLAN別のDHCPポリシーを設定します。

表 25：VLAN Settings

項目名	説明
Entry	エントリー番号を選択します。
VLAN ID	VLAN IDを選択します。
Low IP Address	クライアントに貸し出すIPアドレス範囲の最初のアドレス（値がもっとも小さいアドレス）を設定します。
High IP Address	クライアントに貸し出すIPアドレス範囲の最後のアドレス（値がもっとも大きいアドレス）を設定します。
Subnet Mask	DHCPプールのサブネットマスクを設定します。
Gateway	DHCPプールのゲートウェイを設定します。
DNS	DHCPプールのDNSを設定します。

表 26：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	設定を変更します。
Clear	プールされたIPアドレスをクリアします。

Option 82 Settings

DHCP Snoopingのオプション機能であるリレーエージェント情報オプション（オプションコード82）を使用する場合の、DHCPサーバーの設定を行います。

表 27：Option 82 Settings

項目名	説明
Entry	エントリー番号を選択します。
Circuit ID Format	Circuit-IDの形式を、「string」（文字列）または「hex」（16進数）から選択します。
Circuit ID Content	Circuit-IDを0～120文字で設定します。
Remote ID Format	Remote-IDの形式を、「string」（文字列）または「hex」（16進数）から選択します。
Remote ID Content	Remote-ID を0～120文字で設定します。
Low IP Address	クライアントに貸し出すIPアドレス範囲の最初のアドレス（値がもっとも小さいアドレス）を設定します。
High IP Address	クライアントに貸し出すIPアドレス範囲の最後のアドレス（値がもっとも大きいアドレス）を設定します。
Subnet Mask	DHCPプールのサブネットマスクを設定します。
Gateway	DHCPプールのゲートウェイを設定します。
DNS	DHCPプールのDNSを設定します。

表 28：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Edit	設定を変更します。
Clear	設定をクリアします。

SMTP Client

本製品は簡易的な電子メール送信機能（メールクライアント）を備えています。

この機能は、「リファレンス編」/「Diagnostics」/「DDM」画面で設定したアラーム発生時のイベントをメール送信できます。

Global Settings

表 29：Global Settings

項目名	説明
Active Profile	設定または実行するプロファイルを選択します。「None」を選択すると電子メール送信機能を使用しません。
項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

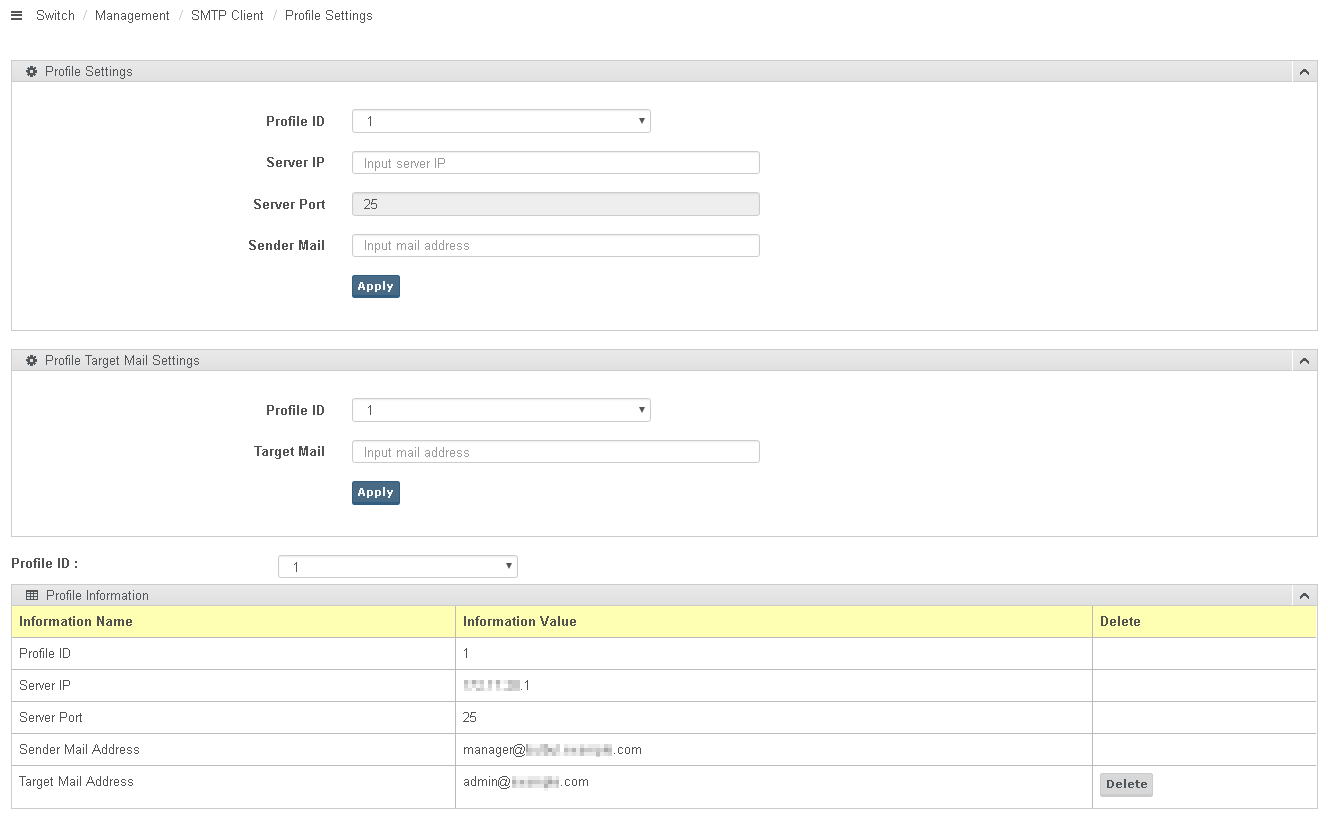

Profile Settings

メール送信機能の設定を行います。

表 30：Profile Settings

項目名	説明
Profile ID	設定または実行するプロファイルを選択します。
Server IP	送信用メールサーバー（SMTPサーバー）のIPアドレスを設定します。
Server Port	送信用メールサーバーに接続するときのポート番号を設定します。デフォルトは「25」です。
Sender Mail	送信元メールアドレスを入力します。
Target Mail	宛先メールアドレスを入力します。

表 31：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Delete	宛先メールアドレスを削除します。

Sending Message

メールを作成します。

表 32：Sending Message

項目名	説明
Title	メールタイトルを最大20文字の半角英数字、記号（. _ -）または半角スペースで入力します。
Content	メール本文を最大64文字の半角英数字、記号（. _ -）または半角スペースで入力します。

表 33：コマンドボタン

項目名	説明
Apply	作成したメールを送信します。

RMON

ネットワークセグメントごとの通信状態の統計・管理する、RMON（Remote Network Monitoring）の設定を行います。

RMON Statistics

表 34：RMON Statistics

項目名	説明
Index	RMONイベントの番号を1～65535の数値で設定します。
Port	監視対象のポート番号を選択します。
Owner	アラームのオーナー名（eventOwner）を1～32文字の半角英数字で設定します。

表 35：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

RMON History

RMONのヒストリー（履歴）情報を収集するための、ヒストリーコントロールエントリーの設定を行います。

表 36：RMON History

項目名	説明
Index	ヒストリーコントロールエントリーの番号（historyControlIndex）を、1～65535の数値で設定します。
Port	ヒストリー情報の収集を行うポート番号を選択します。
Buckets Requested	サンプルデータの保持数（historyControlBucketsRequested）を、1～50の数値で設定します。本項目で、何回分の履歴を保持させたいかを指定します。
Interval	サンプリング間隔（historyControlInterval）を、1～3600の数値（単位：秒）で設定します。
Owner	ヒストリーコントロールエントリーオーナー名（historyControlOwner）を、1～32文字の半角英数字で設定します。

表 37：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

RMON Alarm

指定された期間、特定のMIBオブジェクトを監視し、その変化に応じてRMONイベントを発生させる、RMONアラームを設定します。

表 38：RMON Alarm

項目名	説明
Index	RMONアラームの番号を1～65535の数値で設定します。
Interval	サンプリング間隔（alarmInterval）を、1～2147483647の数値（単位：秒）で設定します。
Variable	監視対象のMIBオブジェクト（alarmVariable）を設定します。
Sample Type	サンプルとしきい値の比較方法（alarmSampleType）を選択します。
Rising Threshold	アラームを発生させる上限しきい値（alarmRisingThreshold）を、0～2147483647の数値（単位：秒）で設定します。
Falling Threshold	アラームをリセットさせる下限しきい値（alarmFallingThreshold）を、0～2147483647の数値（単位：秒）で設定します。
Rising Event Index	アラームが発生した際に実行するRMONイベント（alarmRisingEventIndex）を、1～65535の数値で設定します。
Falling Event Index	アラームがリセットされた際に実行するRMONイベント（alarmFallingEventIndex）を、1～65535の数値で設定します。
Owner	アラームのオーナー名（eventOwner）を、1～32文字の半角英数字で設定します。

表 39：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Delete	RMONアラームを削除します。

RMON Event

RMONアラームが発生した際に行う、RMONイベントを定義します。

表 40：RMON Event

項目名	説明
Index	RMONイベントの番号を1～65535の数値で設定します。
Description	イベントの説明（eventDescription）を設定します。
Type	RMONアラームの発生時に実行するイベントタイプ（eventType）を、「None」、「Log」、「SNMP Trap」、「Log and Trap」から選択します。 None：イベントを実行しない Log：ログに記録する SNMP Trap：指定したSNMPコミュニティー名のSNMPトラップを送信する Log and Trap：ログに記録し、かつ指定したSNMPコミュニティー名のSNMPトラップを送信する
Community	SNMPトラップを送信するのに用いるSNMPコミュニティー名を設定します。
Owner	イベントのオーナー名（eventOwner）を1～32文字の半角英数字で設定します。

表 41：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
Delete	RMONイベントを削除します。
