[index] CentreCOM IS230シリーズ リファレンスマニュアル（Web GUI編） 1.1.2

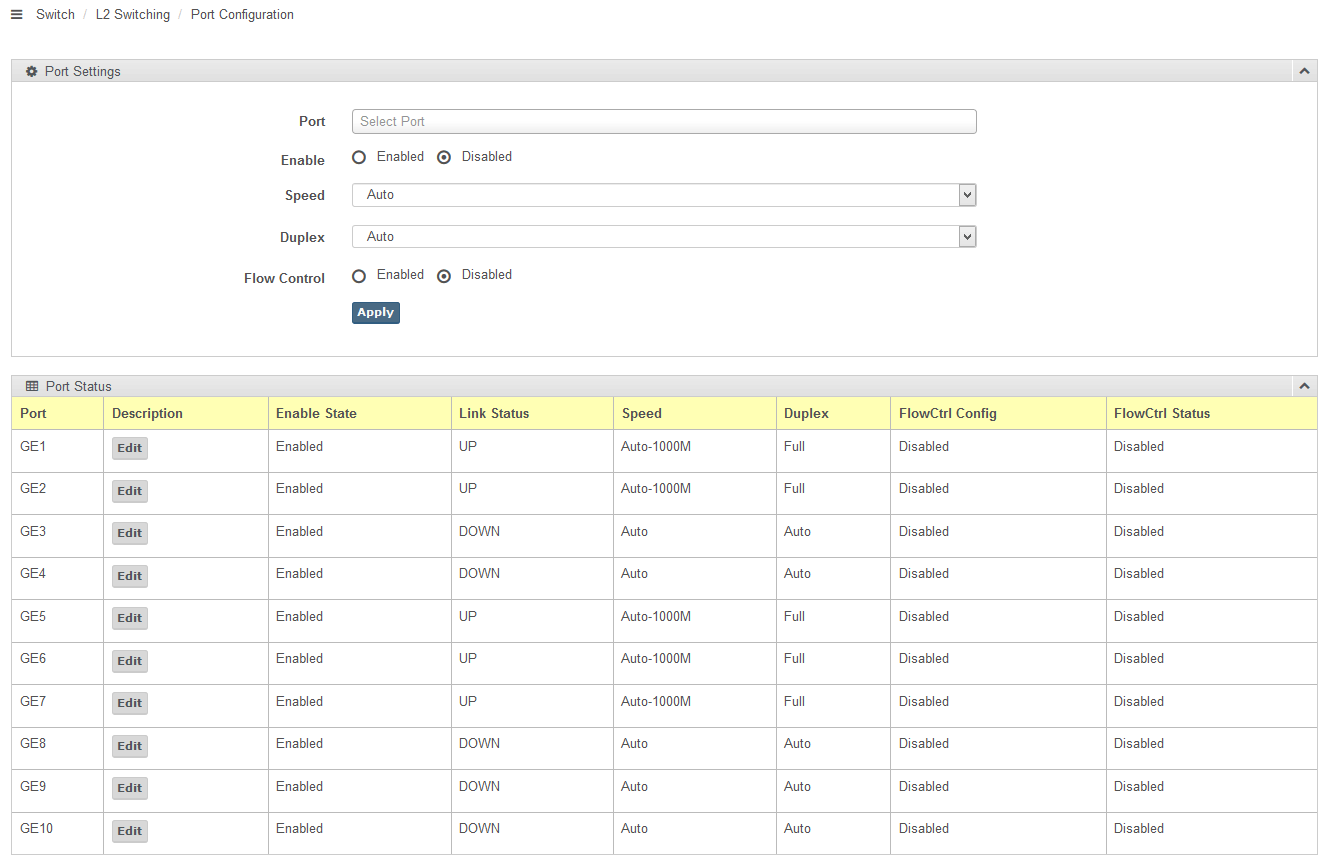

| Port | 設定を変更するポート番号を選択します。 |
| Enable | ポートの「Enabled」（有効）または「Disabled」（無効）を選択します。 デフォルトは「Enabled」です。 |
| Speed | ポートの通信モードを選択します。 ・Auto： オートネゴシエーションを有効にし、通信速度を自動認識する ・Auto-10M： オートネゴシエーションを有効にし、通信速度を10Mbpsに固定する ・Auto-100M： オートネゴシエーションを有効にし、通信速度を100Mbpsに固定する ・Auto-1000M： オートネゴシエーションを有効にし、通信速度を1000Mbpsに固定する ・Auto-10/100M： オートネゴシエーションを有効にし、通信速度を10Mbpsまたは100Mbpsに固定する ・10M： オートネゴシエーションを無効にし、通信速度を10Mbpsに固定する ・100M： オートネゴシエーションを無効にし、通信速度を100Mbpsに固定する ・1000M： オートネゴシエーションを無効にし、通信速度を1000Mbpsに固定する |
| Duplex | デュプレックスを「Auto」（自動）、「Half」（半2重）、「Full」（全2重）から選択します。 |
| Flow Control | フローコントロールの「Enabled」（有効）または「Disabled」（無効）を選択します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
| Edit | スイッチポートの説明文を、1～32文字の半角英数字で入力できます。 |

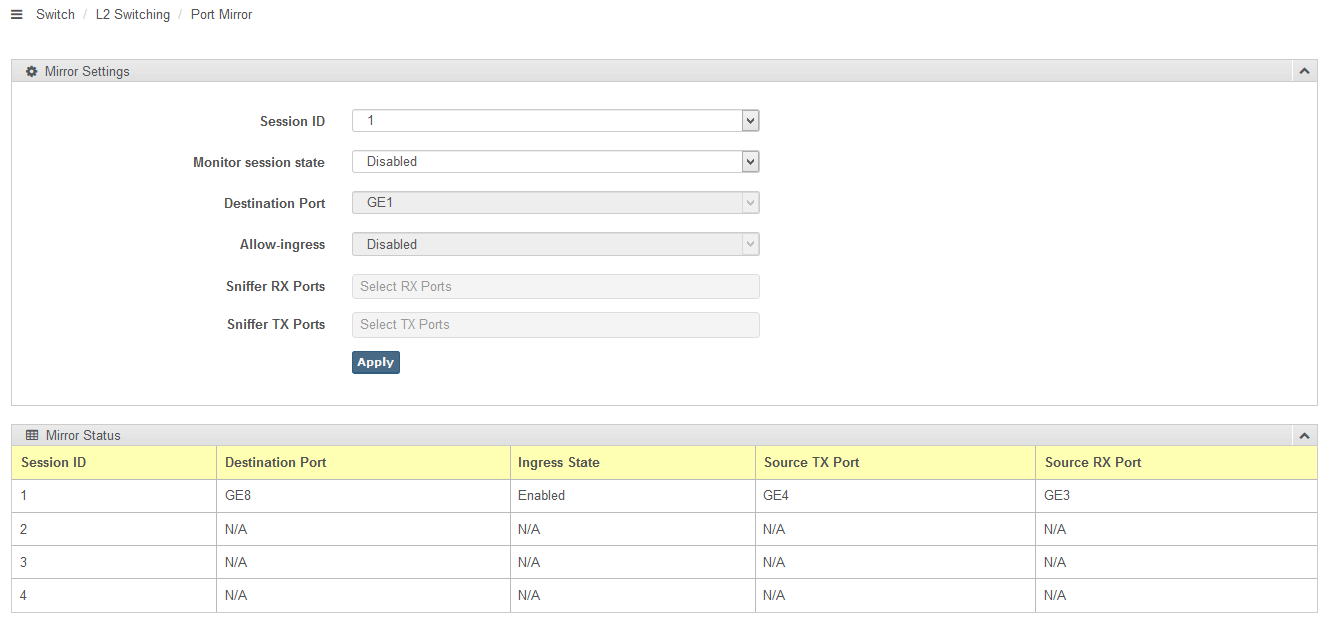

| Session ID | ポートミラーリングのセッション番号を表示します。 |
| Monitor session state | このセッションの「Enabled」（有効）または「Disabled」（無効）を選択します。 デフォルトは「Disabled」です。 |
| Destination Port | ミラーポートとして設定するポート番号を選択します。 |
| Allow-ingress | 「Enabled」を選択した場合、ミラーポートに接続された機器からの受信パケットを受け付けます。 「Disabled」を選択した場合、ミラーポートに接続された機器からの受信パケットを破棄します。パケットキャプチャーをする場合には、こちらを選択してください。 |
| Sniffer RX Ports | 受信トラフィック（RX）のソースポートを選択します。選択したポートで受信したトラフィックは、ミラーポートにコピーされます。 |
| Sniffer TX Ports | 送信トラフィック（TX）のソースポートを選択します。選択したポートで送信したトラフィックは、ミラーポートにコピーされます。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
Noteリンクアグリゲーションには、トランクグループを手動で設定する方法と、LACP（Link Aggregation Control Protocol）というプロトコルを用いて、対向するポート間でネゴシエーションを行い、トランクグループを自動的に設定する方法があります。IEEE 802.3adでは、ポートの束を「リンクアグリゲーショングループ（LAG）」と呼びますが、本マニュアルでは原則的に「トランクグループ」を使用します。

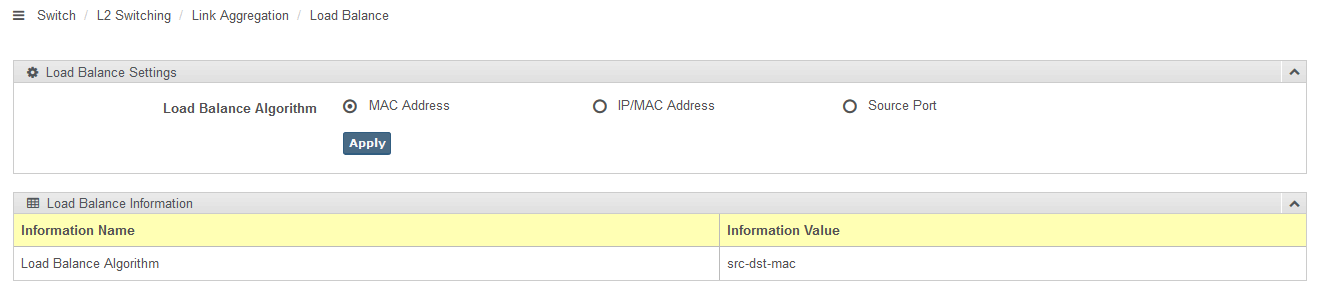

| Load Balance Algorithm | リンクアグリゲーションの送出ポート決定アルゴリズムにおいて、指定した種類のヘッダー情報を使います。 ・MAC Address： MACアドレス ・IP/MAC Address： IPアドレスおよびMACアドレス ・Source Port： ポート番号 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

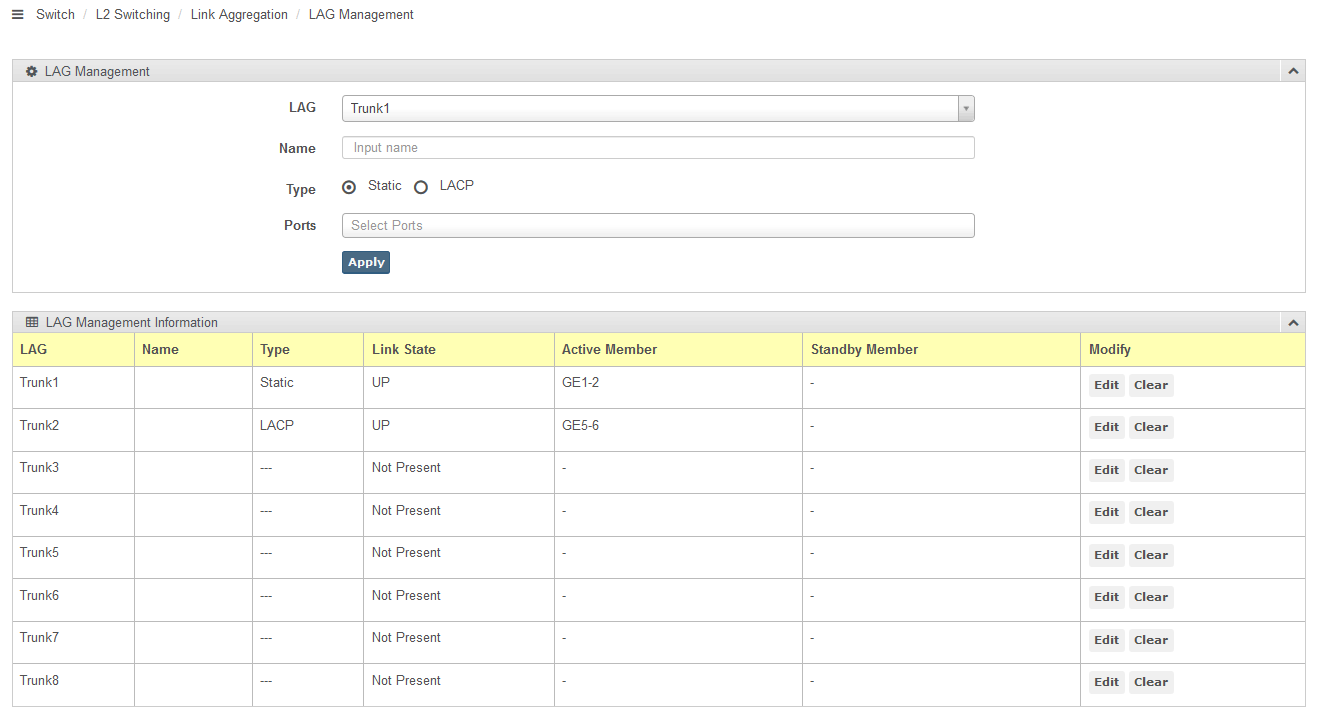

| LAG | トランクグループ番号を選択します。 |
| Name | トランクグループの識別名を、1～32文字の半角英数字で設定します。 |
| Type | トランクグループの設定方法を選択します。 ・Static： 手動設定によるトランクグループを使用 ・LACP： LACPによる自動設定のトランクグループを使用 |
| Ports | トランクグループに追加するポートを選択します。 1つのトランクグループに最大8ポートまで所属させることができます。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
| Edit | 選択したトランクグループの設定を変更します。 |
| Clear | 選択したトランクグループの設定を削除します。 |

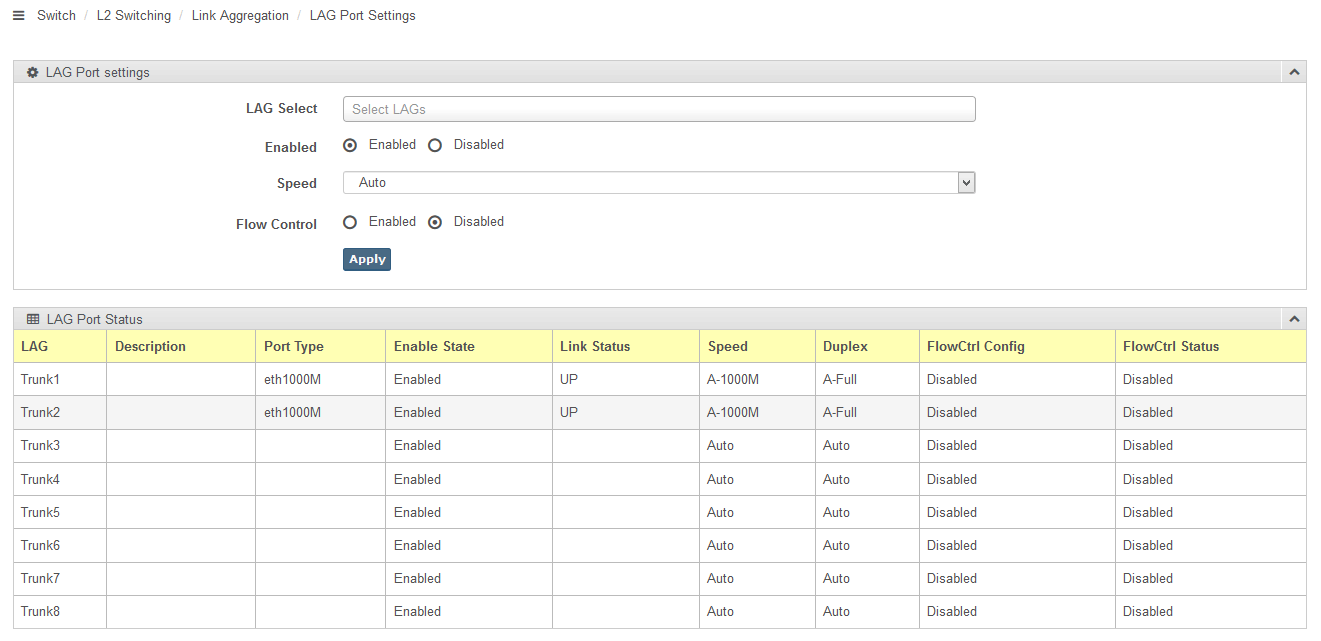

| LAG Select | トランクグループ番号を選択します。 |
| Enabled | トランクグループの「Enabled」（有効）または「Disabled」（無効）を選択します。 |
| Speed | ポートの通信モードを選択します。 ・Auto： オートネゴシエーションを有効にし、通信速度を自動認識する ・Auto-10M： オートネゴシエーションを有効にし、通信速度を10Mbpsに固定する ・Auto-100M： オートネゴシエーションを有効にし、通信速度を100Mbpsに固定する ・Auto-1000M： オートネゴシエーションを有効にし、通信速度を1000Mbpsに固定する ・Auto-10/100M： オートネゴシエーションを有効にし、通信速度を10Mbpsまたは100Mbpsに固定する ・10M： オートネゴシエーションを無効にし、通信速度を10Mbpsに固定する ・100M： オートネゴシエーションを無効にし、通信速度を100Mbpsに固定する ・1000M： オートネゴシエーションを無効にし、通信速度を1000Mbpsに固定する |
| Flow Control | フローコントロールの「Enabled」（有効）または「Disabled」（無効）を選択します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
| System Priority | LACPのシステムプライオリティーを、1～65535の数値で設定します。 デフォルトは「32768」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

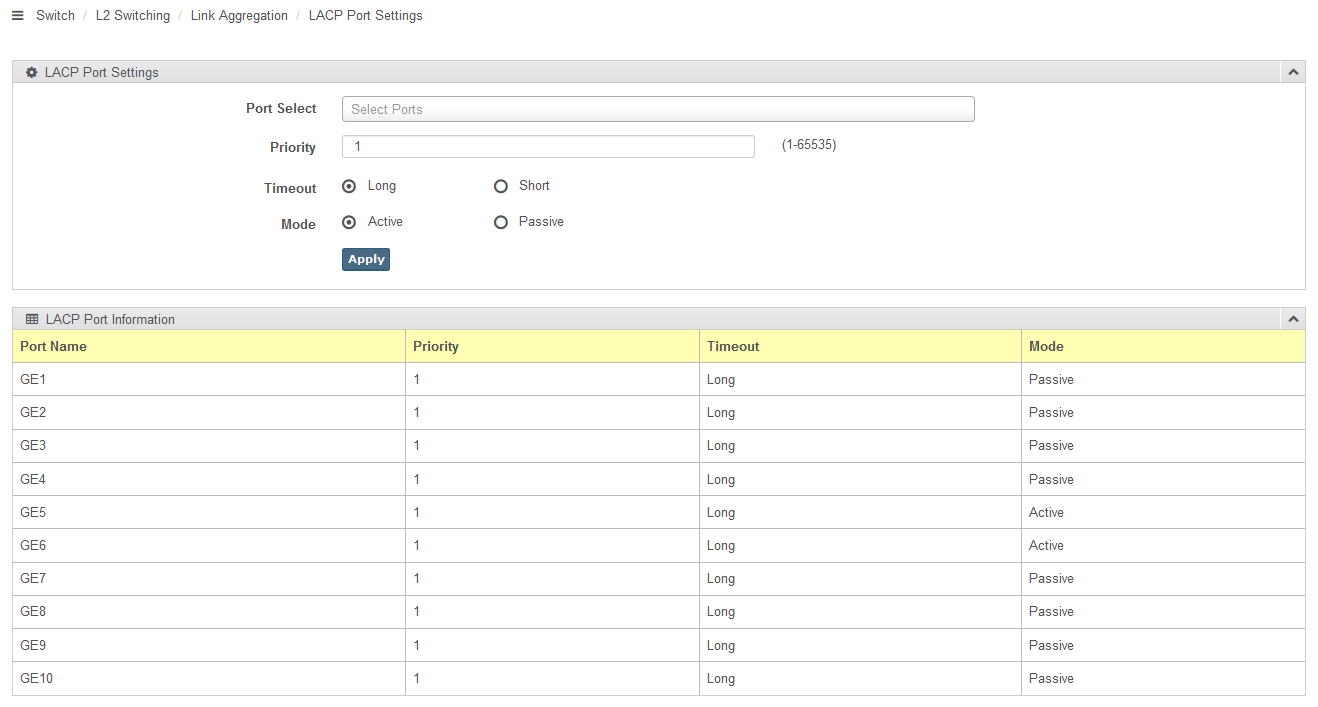

| Port Select | ポート番号を選択します。 |
| Priority | ポートのプライオリティーを、1～65535の数値で設定します。 |
| Timeout | LACPタイムアウトを選択します。 「Long」を選択すると、LACPパケットの送信間隔は30秒、無効と見なすまでの時間は90秒に設定されます。 「Short」を選択すると、LACPパケットの送信間隔は1秒、無効と見なすまでの時間は3秒に設定されます。 デフォルトは「Long」です。 |
| Mode | ポートのLACP動作モードを選択します。 ・Active： LACPパケットを自発的に送信する ・Passive： 対向ポートからLACPパケットを受信したときだけLACPパケットを送信する |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

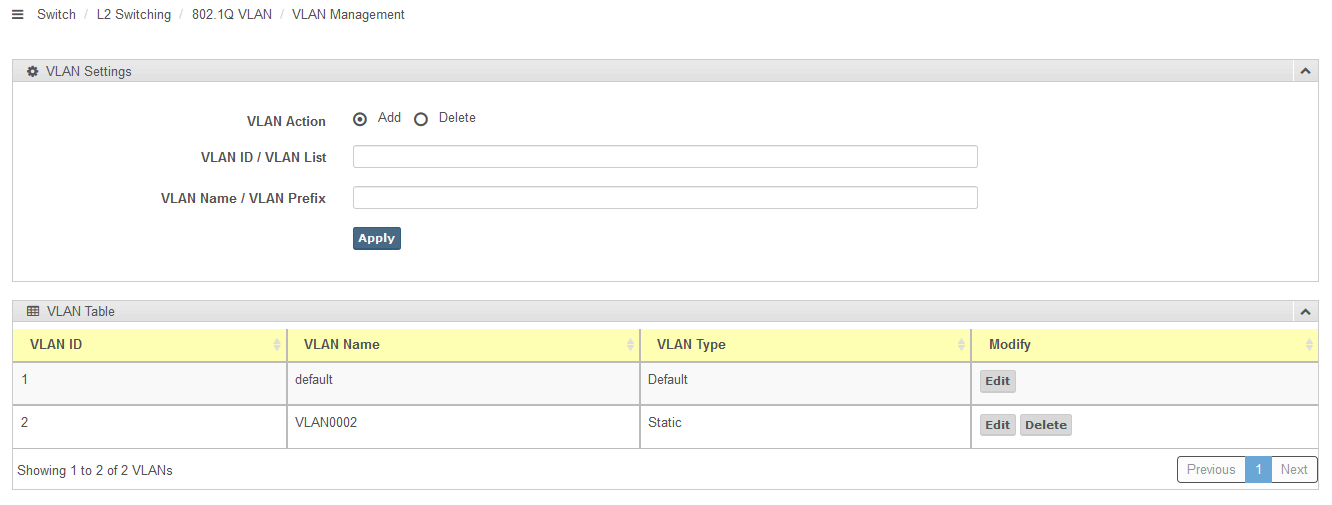

| VLAN Action | VLAN IDを追加するには「Add」を、作成したVLAN IDを削除するには「Delete」を選択します。 デフォルトVLAN（VLAN ID=1）は削除できません。 |
| VLAN ID / VLAN List | 設定するVLAN IDを、1～4094の数値で設定します。 すでに登録されているVLAN IDは追加できません。 |
| VLAN Name / VLAN Prefix | VLANの名前を、1～28文字の半角英数字で設定します。 何も設定しない場合、「VLANxxxx」（xxxxは4桁のVLAN ID）が自動的に登録されます。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
| Edit | 選択したVLANの設定を変更します。 |
| Delete | 選択したVLANを削除します。 |
Noteデフォルトでは、すべてのポートにVLAN ID=1が割り当てられています。

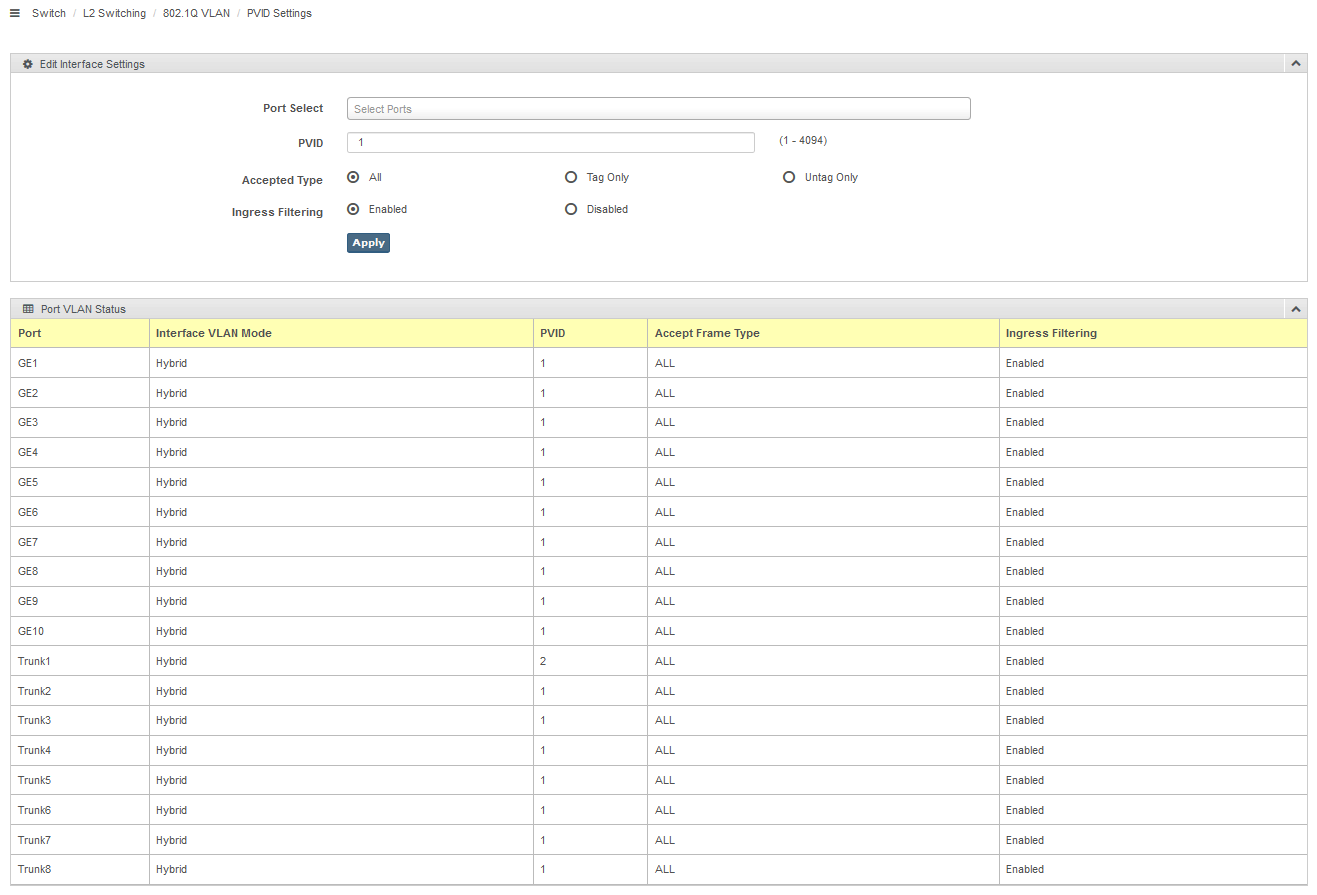

| Port Select | スイッチポートまたはトランクグループを選択します。 |
| PVID | ポートに割り当てるポートVLAN ID（PVID）を、1～4094の数値で設定します。 デフォルトは「1」です。 |
| Accepted Type | ポートで受け入れる受信パケットのVLANタグの有無を指定します。 ・All： タグ付きパケット、タグなしパケットの両方を受信します。 ・Tag Only： タグ付きパケットのみを受信します。タグなしパケットを受信した場合は破棄します。 ・Untag Only： タグなしパケットのみを受信します。タグ付きパケットを受信した場合は破棄します。 デフォルトは「All」です。 |
| Ingress Filtering | イングレスフィルタリングの有効・無効を選択します。 ・Enabled： イングレスフィルタリングを有効にします。タグ付きパケットを受信した場合は、該当ポートが所属しているいずれかのVLANと、パケットに付加されたVLANタグのVLAN IDが一致する場合のみ受信します。該当ポートが所属しているいずれかのVLANと、パケットに付加されたVLANタグのVLAN IDが一致しない場合は、パケットを破棄します。 ・Disabled： イングレスフィルタリングを無効にします。タグ付きパケットを受信した場合は、本製品に設定されたいずれかのVLANのVIDと一致すると、そのVIDを持つVLANの所属と判断してパケットを転送します。 デフォルトは「Enabled」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

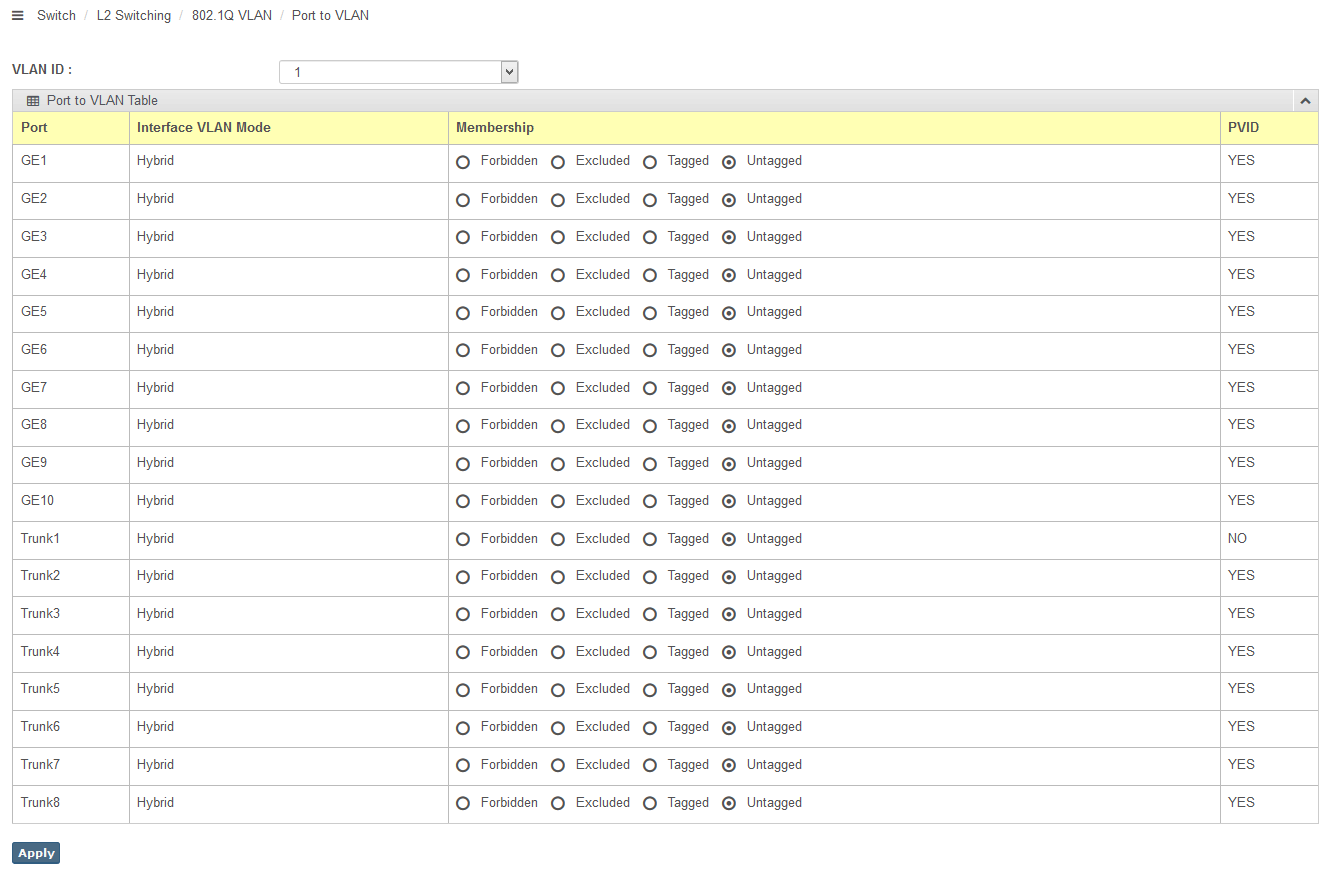

| VLAN ID | VLAN IDを選択します。 |
| Membership | VLANメンバーへの追加方法を選択します。 ・Forbidden： GVRP機能が有効の場合に、該当のVLANメンバーに所属できない ・Excluded： 該当のVLANメンバーに所属できない ・Tagged： タグあり（Tagged）ポートとして、該当のVLANメンバーに所属できる ・Untagged： タグなし（Untagged）ポートとして、該当のVLANメンバーに所属できる |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

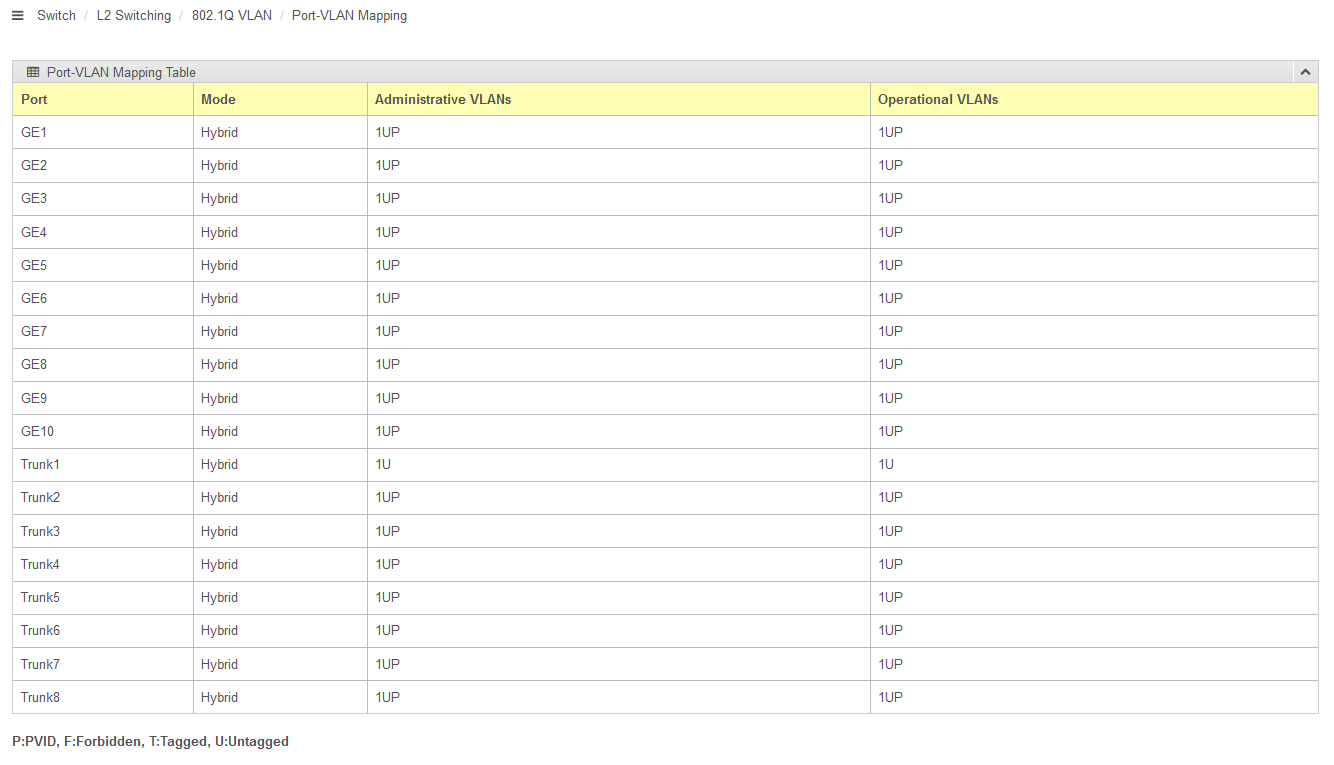

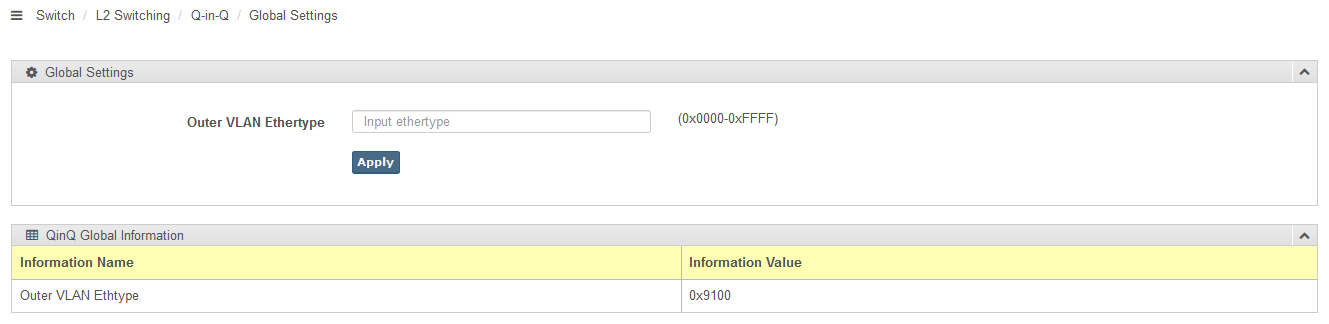

| Outer VLAN Ethertype | 外側タグのTPID（VLANタグを示すプロトコルタイプ値）を、0x0000～0xFFFFの16進数で入力します。 デフォルトは「0x9100」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
NoteダブルタグVLAN（VLANスタッキング）使用時、外側タグが付加されてフレームサイズが1522バイトを超える可能性があるため、「L2 Switching」/「Jumbo Frame」画面でジャンボフレームを設定してください。

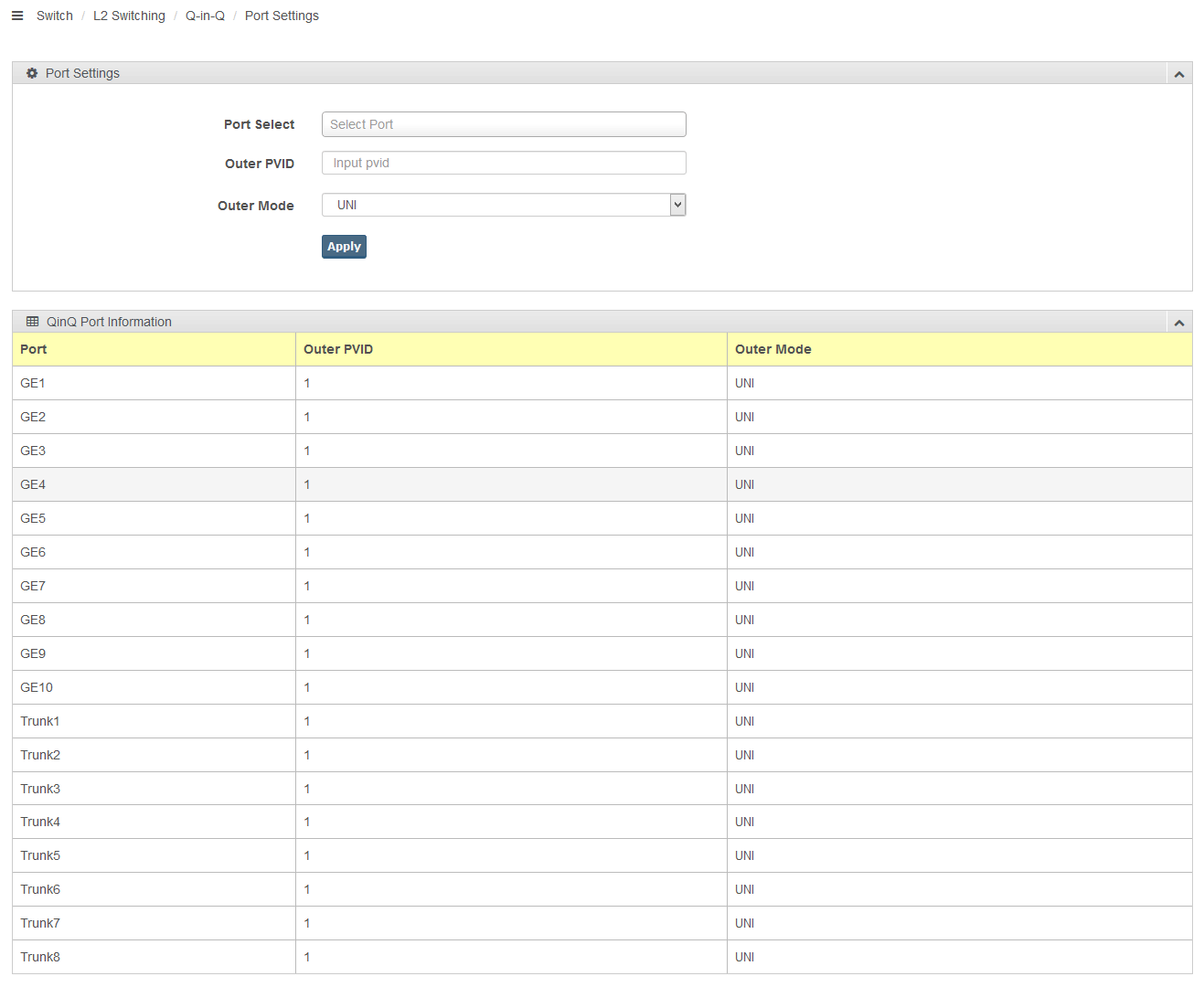

| Port Select | ダブルタグVLANを使用するポートを選択します。 |
| Outer PVID | ポートに割り当てるダブルタグVLAN ID（PVID）を数値で設定します。 |
| Outer Mode | 転送するパケットに外側タグを付加するか否かを選択します。 ・UNI： 外側タグを付加しない ・NNI： 外側タグを付加する |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

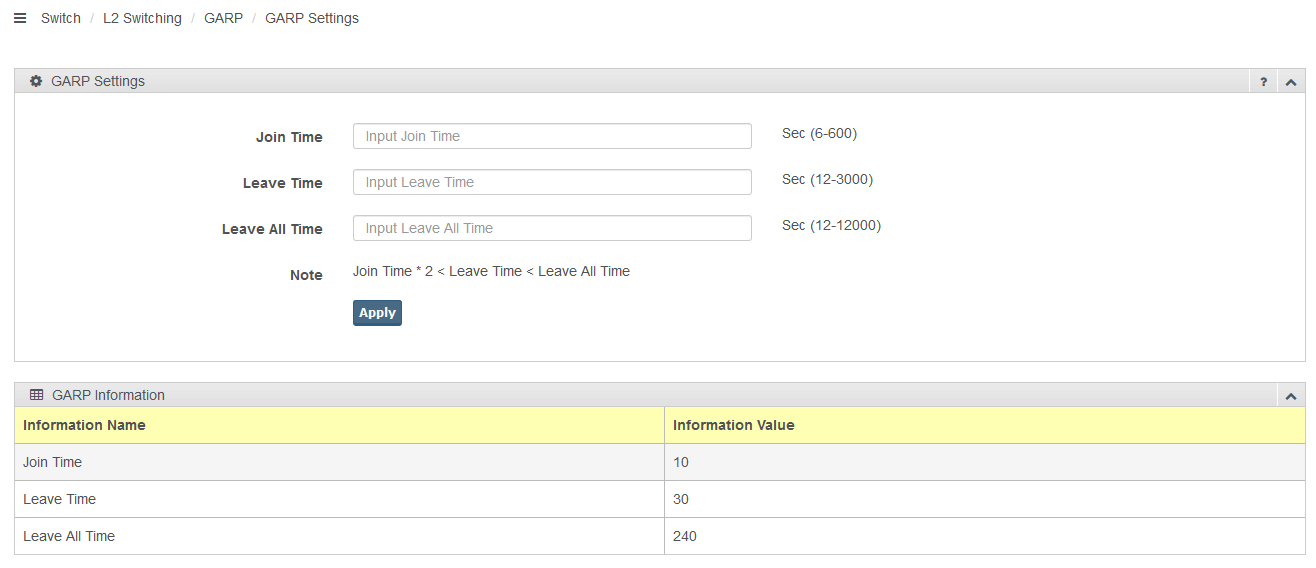

| Join Time | Joinタイマーを、6～600の数値（単位：秒）で設定します。 デフォルトは「10」です。 |
| Leave Time | Leaveタイマーを、12～3000の数値（単位：秒）で設定します。 デフォルトは「30」です。 |
| Leave All Time | Leave Allタイマーを、12～12000の数値（単位：秒）で設定します。 デフォルトは「240」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

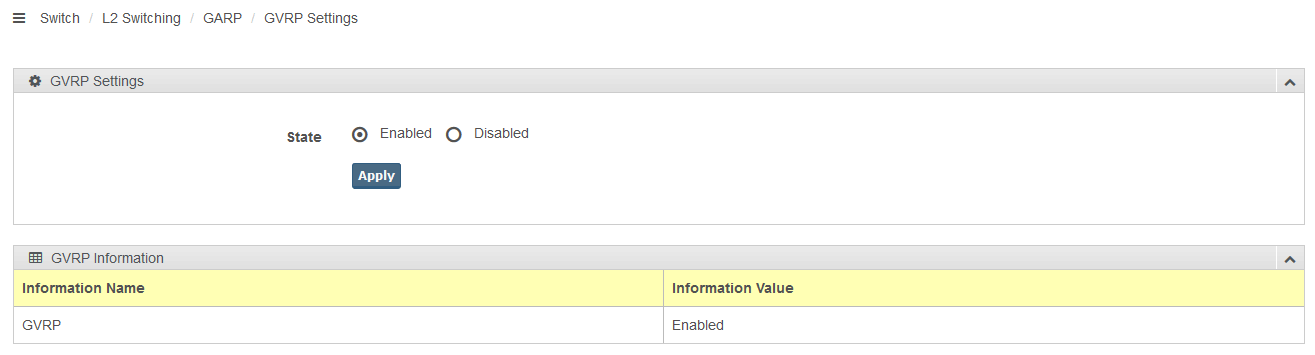

| State | GVRP機能の「Enabled」（有効）または「Disabled」（無効）を選択します。 デフォルトは「Disabled」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

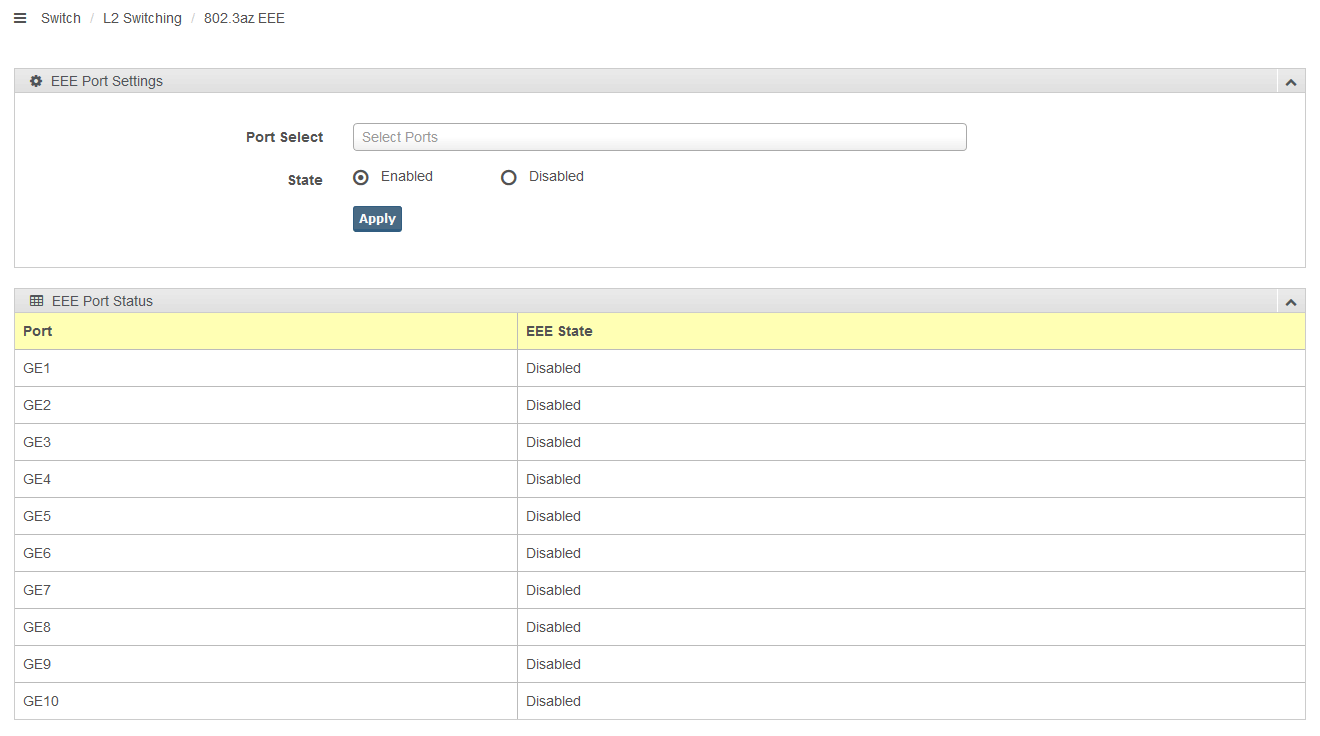

| Port Select | スイッチポートを選択します。 |
| State | Energy Efficient Ethernet機能の「Enabled」（有効）または「Disabled」（無効）を選択します。 デフォルトは「Disabled」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

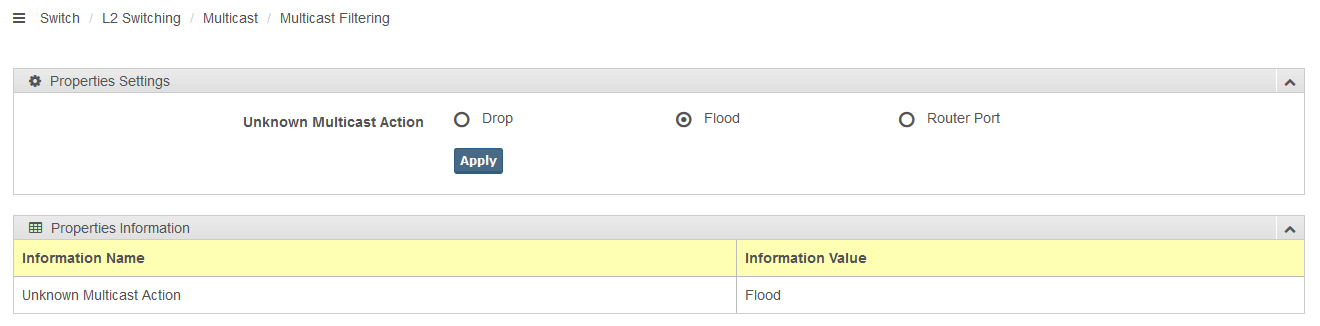

| Unknown Multicast Action | 未学習のマルチキャストパケットの処理方法を選択します。 ・Drop： 破棄する ・Flood： フラッディングする ・Router Port： ルーターポートに転送する デフォルトは「Flood」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

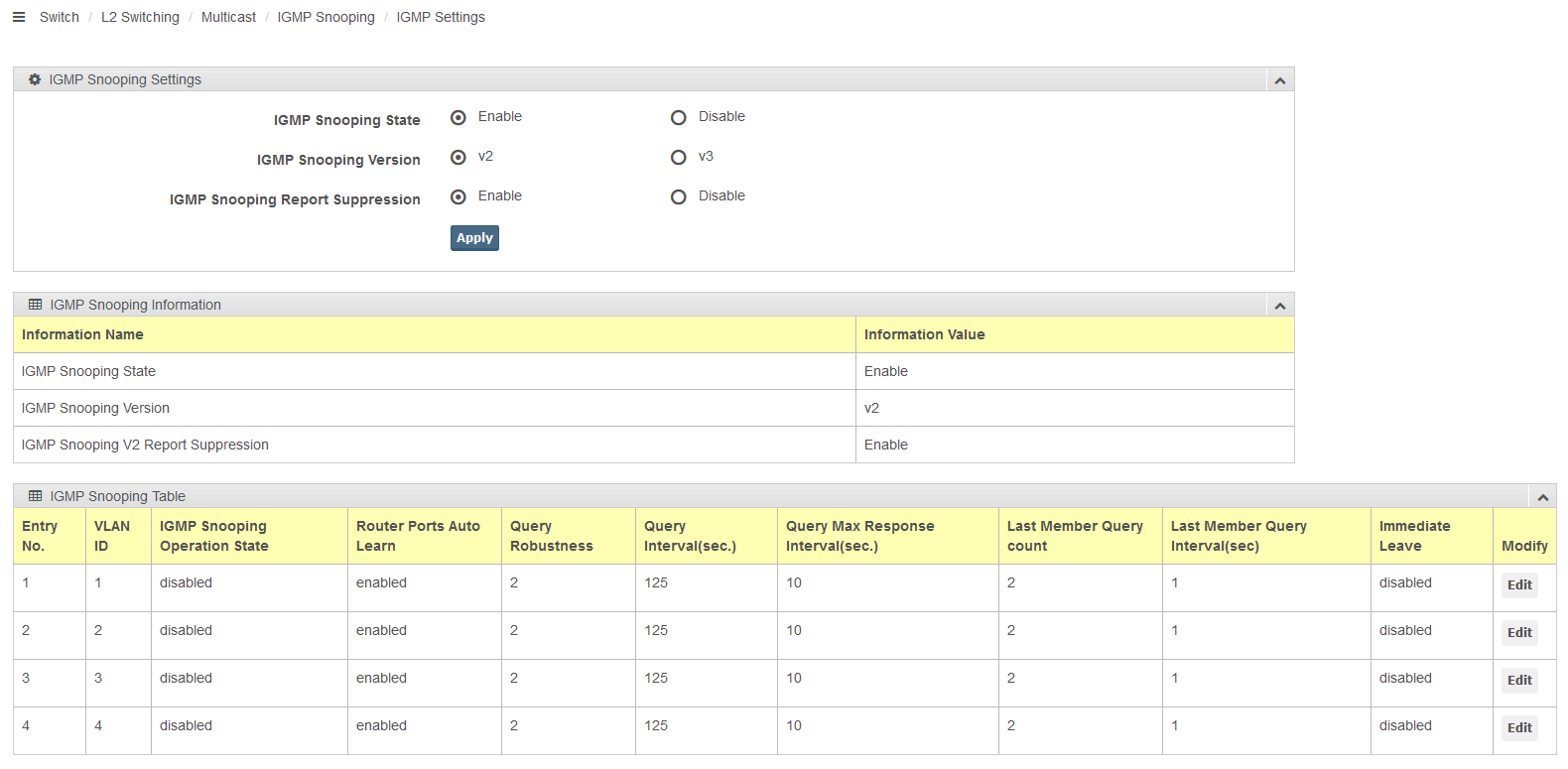

| IGMP Snooping State | IGMP Snoopingの「Enable」（有効）または「Disable」（無効）を選択します。 デフォルトは「Enable」です。 |
| IGMP Snooping Version | 本製品で使用するIGMPバージョンを「v2」または「v3」から選択します。 デフォルトは「v2」です。 |
| IGMP Snooping Report Suppression | IGMP SnoopingのReport抑制機能の「Enable」（有効）または「Disable」（無効）を選択します。 デフォルトは「Enable」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

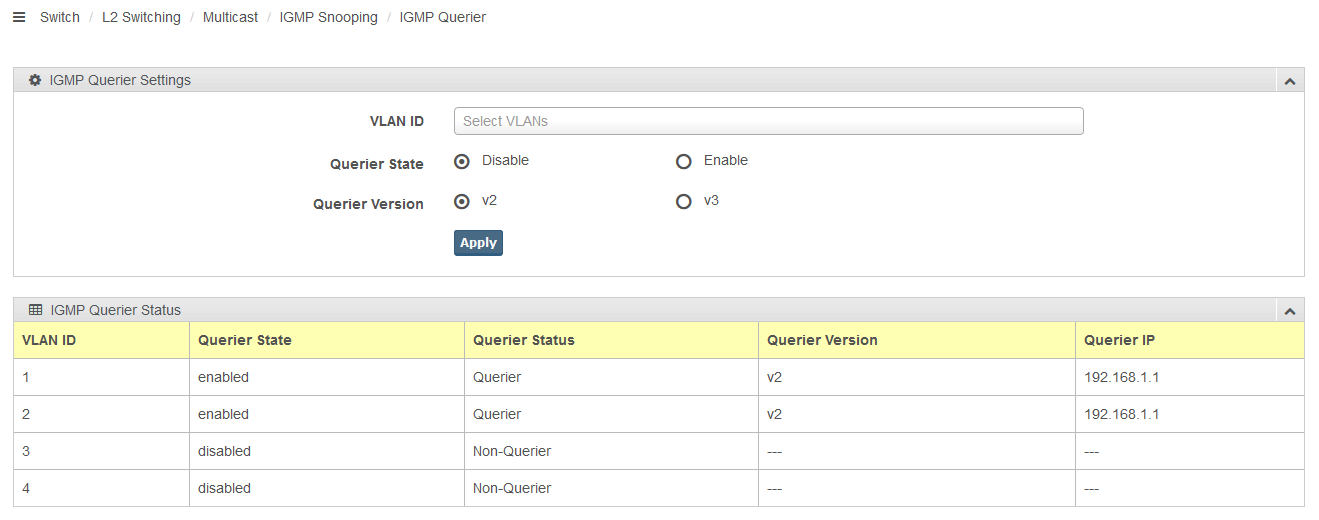

| VLAN ID | VLAN IDを選択します。 |
| Querier State | IGMP Querierの「Disable」（無効）または「Enable」（有効）を選択します。 デフォルトは「Disable」です。 |
| Querier Version | 送信するIGMPパケットのバージョンを「v2」または「v3」から選択します。 デフォルトは「v2」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
| Edit | IGMP Querierの設定内容を変更します。 |

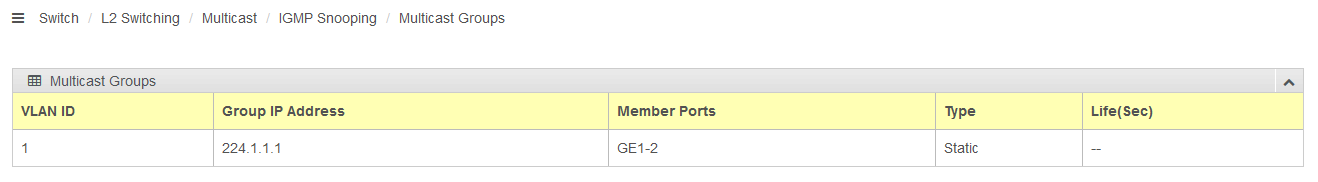

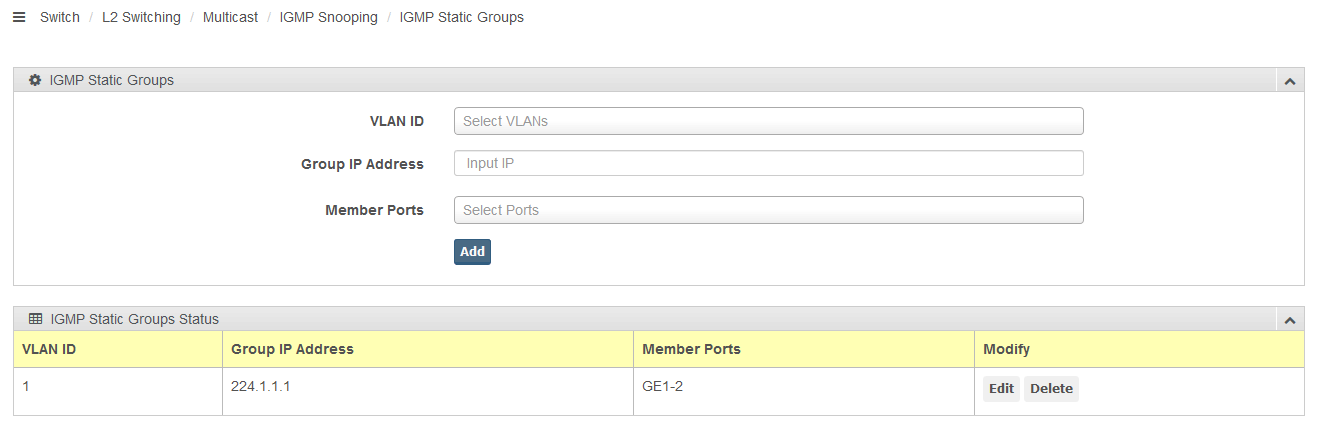

| VLAN ID | VLAN IDを選択します。 |
| Group IP Address | マルチキャストグループのIPアドレスを入力します。 |
| Member Ports | 該当のマルチキャストグループに所属するスイッチポート番号を選択します。 |
| Add | マルチキャストグループを追加します。 |
| Edit | マルチキャストグループの設定内容を変更します。 |
| Delete | マルチキャストグループを削除します。 |

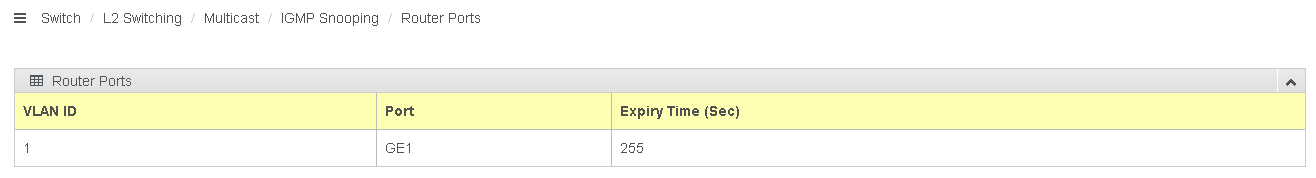

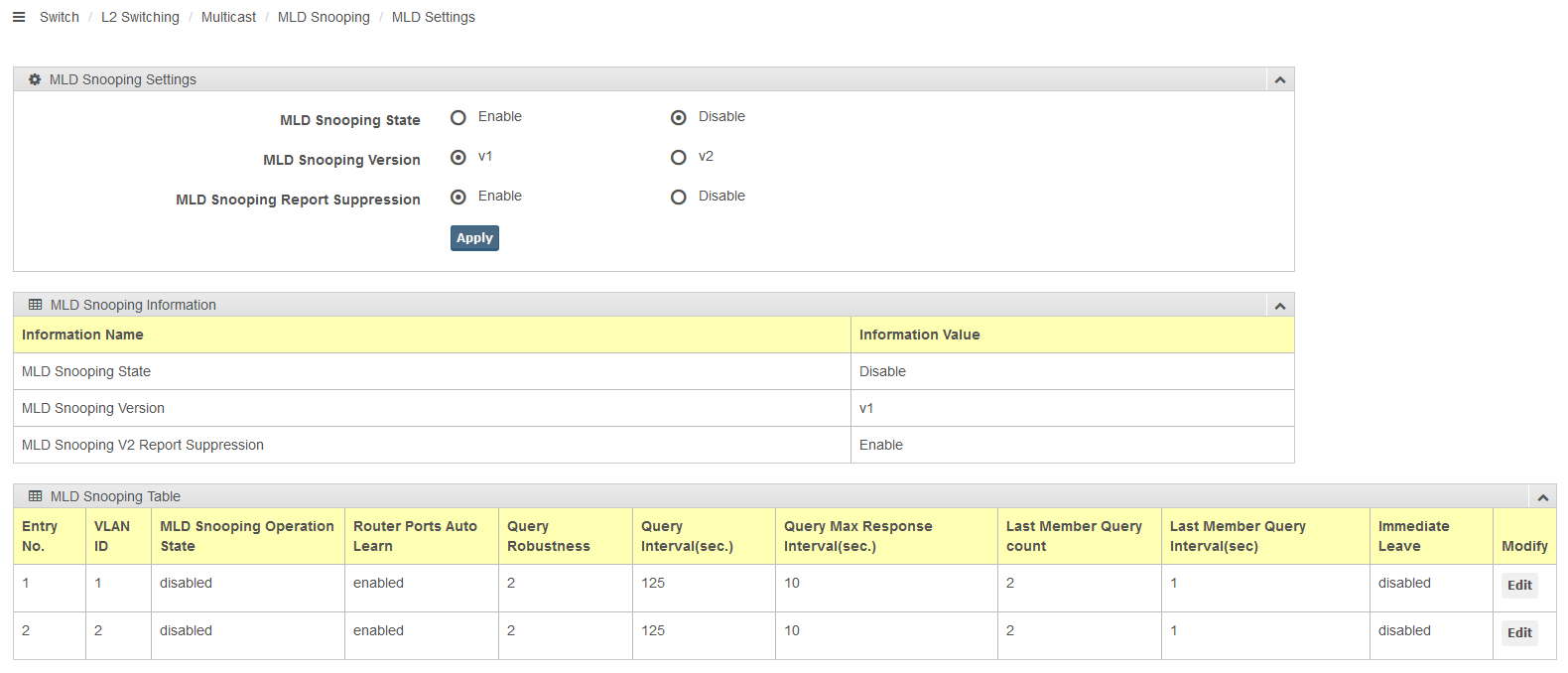

| MLD Snooping State | MLD Snoopingの「Enable」（有効）または「Disable」（無効）を選択します。 デフォルトは「Disable」です。 |
| MLD Snooping Version | 本製品で使用するIGMPバージョンを「v1」または「v2」から選択します。 デフォルトは「v1」です。 |
| MLD Snooping Report Suppression | MLD SnoopingのReport抑制機能の「Enable」（有効）または「Disable」（無効）を選択します。 デフォルトは「Enable」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

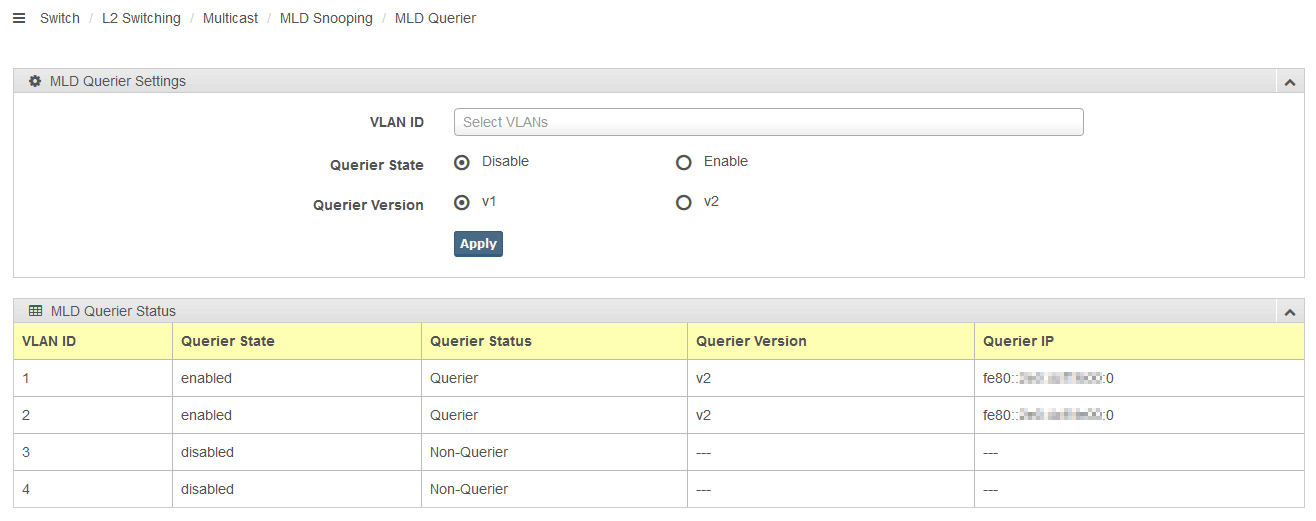

| VLAN ID | VLAN IDを選択します。 |
| Querier State | MLD Querierの「Disable」（無効）または「Enable」（有効）を選択します。 デフォルトは「Disable」です。 |
| Querier Version | 送信するMLDパケットのバージョンを「v1」または「v2」から選択します。 デフォルトは「v1」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

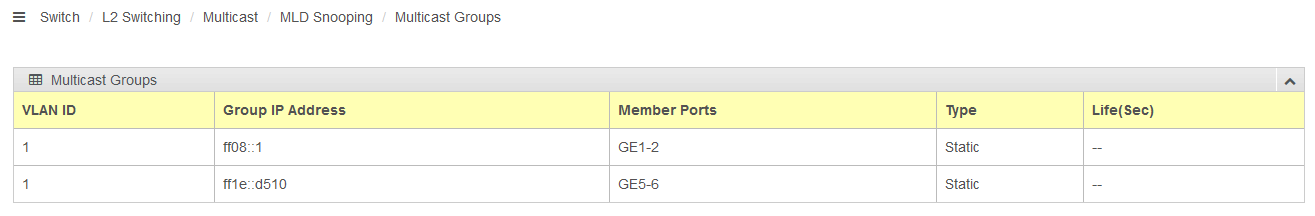

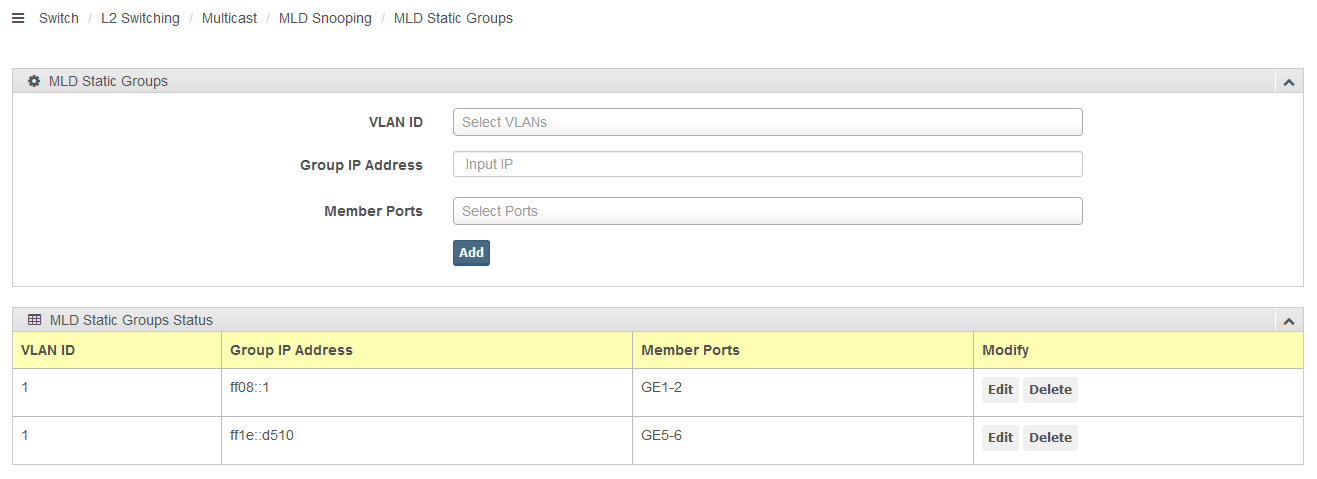

| VLAN ID | VLAN IDを選択します。 |
| Group IP Address | マルチキャストグループのIPアドレスを入力します。 |
| Member Ports | 該当のマルチキャストグループに所属するスイッチポート番号を選択します。 |
| Add | マルチキャストグループを追加します。 |
| Edit | マルチキャストグループの設定内容を変更します。 |
| Delete | マルチキャストグループを削除します。 |

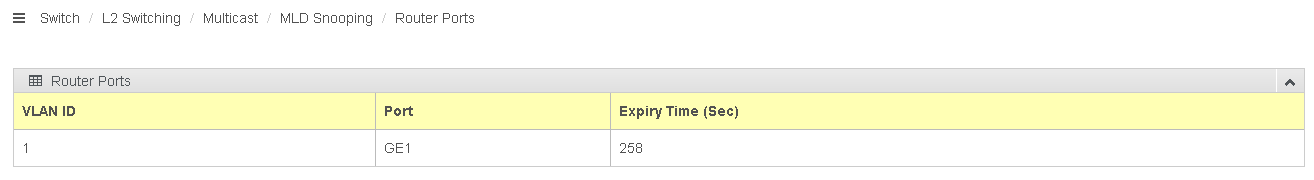

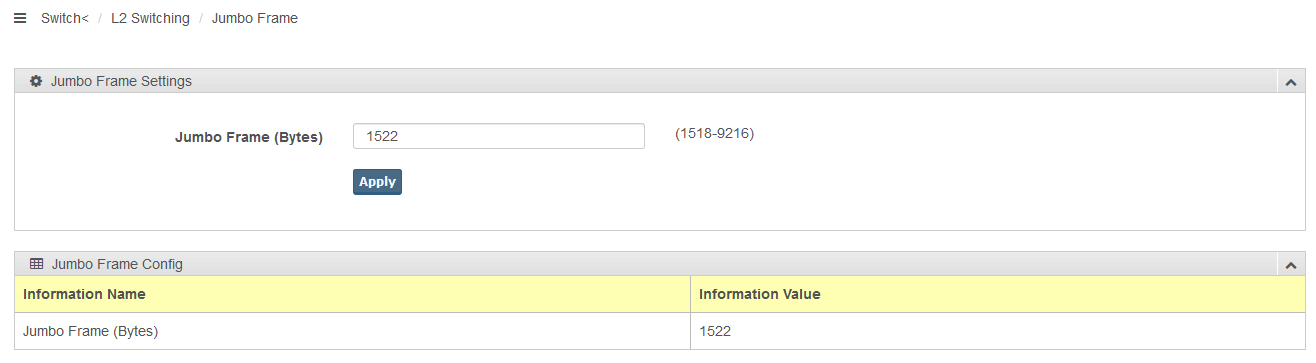

| Jumbo Frame (Bytes) | Ethernetフレーム長を、1518～9216の数値（単位：バイト）で設定します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

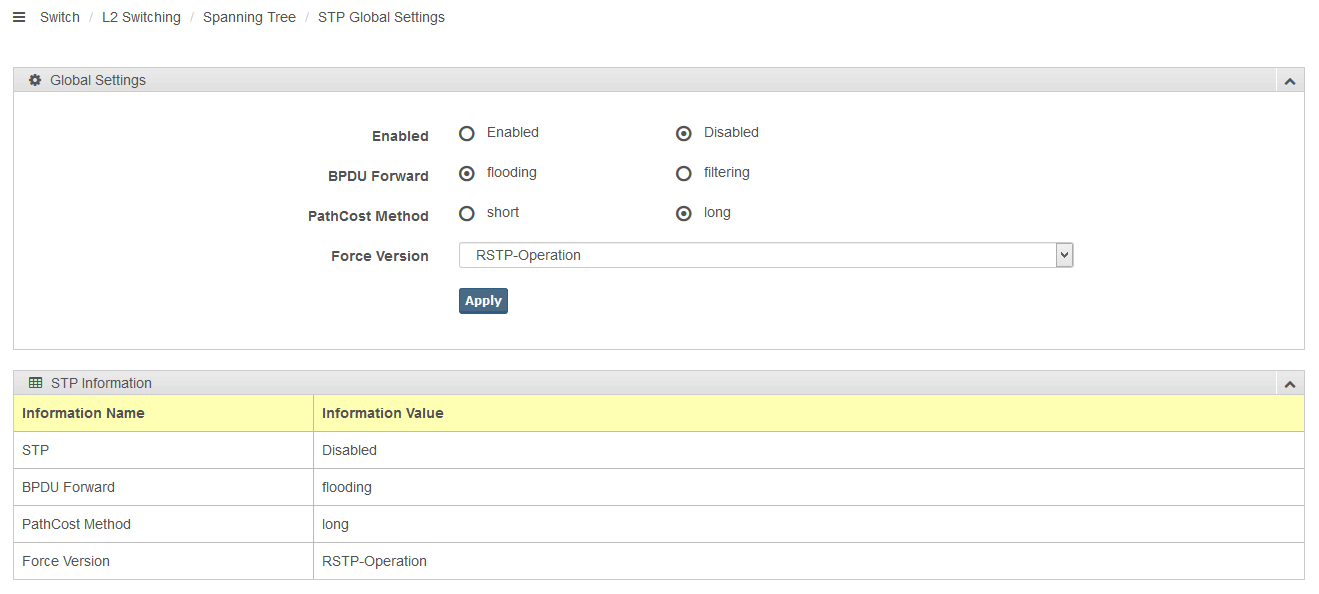

| Enabled | スパニングツリーの「Enabled」（有効）または「Disabled」（無効）を選択します。 デフォルトは「Disabled」です。 |
| BPDU Forward | システム全体でSTP、RSTP、MSTP機能が無効なときに受信したBPDUパケットの処理方法を選択します。 ・flooding： 受信したBPDUパケットをフラッディングする ・filtering： 受信したBPDUパケットを破棄する デフォルトは「flooding」です。 |
| PathCost Method | パスコスト値の「short」（16bit値）または「long」（32bit値）を選択します。 デフォルトは「long」です。 |
| Force Version | 本製品で使用するスパニングツリーの動作モード（バージョン）を選択します。 ・STP-Compatible： Spanning Tree Protocol（IEEE 802.1D） ・RSTP-Operation： Rapid Spanning Tree Protocol（IEEE 802.1w） ・MSTP-Operation： Multiple Spanning Tree Protocol（IEEE 802.1s） デフォルトは「RSTP-Operation」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

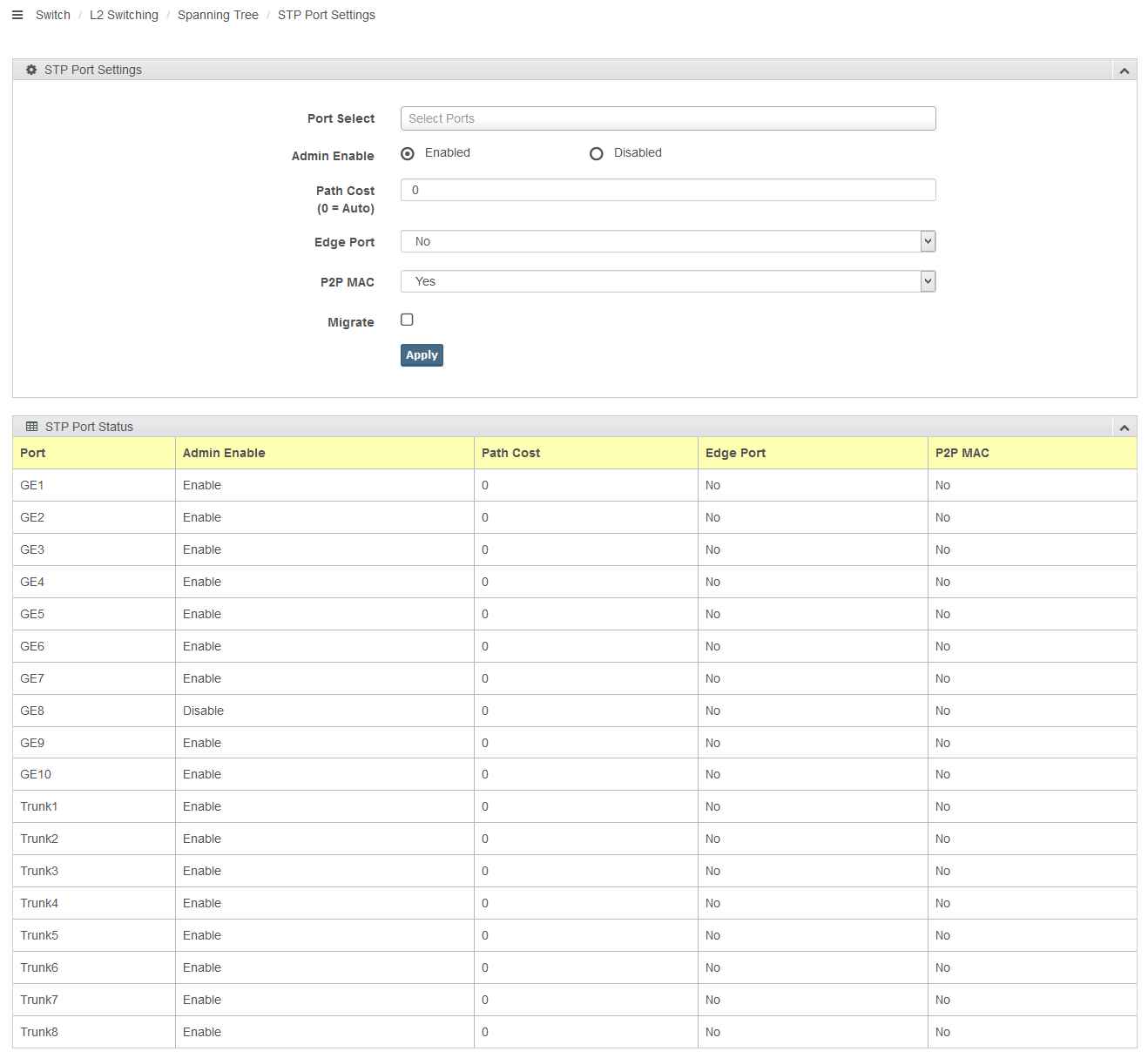

| Port Select | スイッチポートまたはトランクグループを選択します。 |
| Admin Enable | STPポートとして管理するには「Enabled」（有効）を、管理できないようにするには「Disabled」（無効）を選択します。 |
| Path Cost (0 = Auto) | ポートに設定しているコストを数値で設定します。 「0」に設定するとポートのパスコストは自動的に設定されます。 デフォルトは「0」です。 |
| Edge Port | エッジポート（他のブリッジが存在しないPCなどの端末接続用ポート）を設定します。 ・YES： エッジポートにする ・NO： 通常ポート（非エッジポート）にする デフォルトは「NO」です。 |
| P2P MAC | ポイントツーポイントリンクを設定します。ポート上に他のブリッジが1台しか存在しない場合に指定します。 ・YES： ポイントツーポイントリンクにする ・NO： ポイントツーポイントリンクにしない |
| Migrate | チェックを付けると、RSTPまたはMSTPへの移行機能を有効にします。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

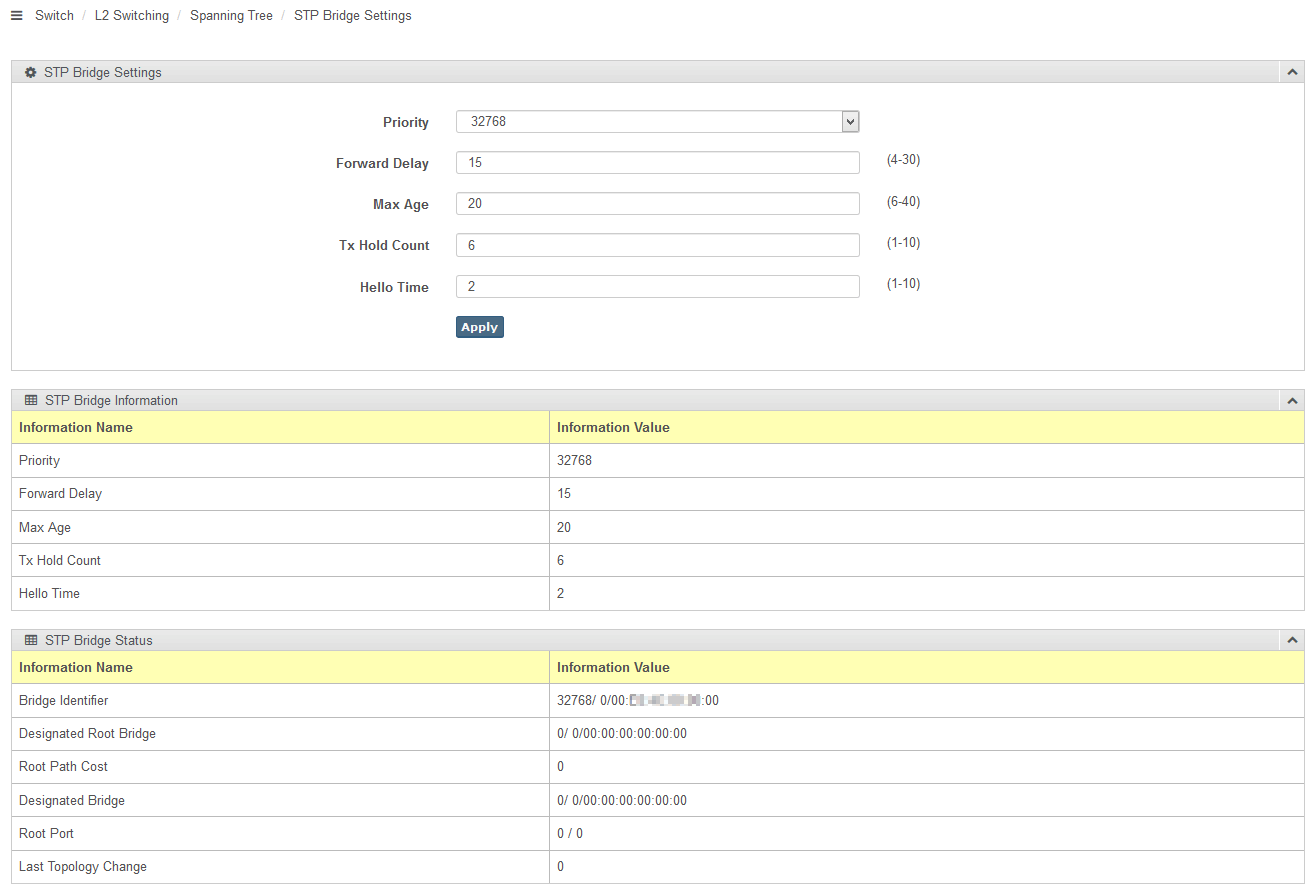

| Priority | ブリッジプライオリティーを選択します。 デフォルトは「32768」です。 |
| Forward Delay | ルートブリッジのフォワードディレイタイムを、4～30の数値（単位：秒）で設定します。 デフォルトは「15」です。 |
| Max Age | 最大エージタイムを、6～40の数値（単位：秒）で設定します。 最大エージタイムは、ルートブリッジからBPDUが届かなくなったことを認識するまでの時間（秒）です。この時間内にBPDUを受信できなかった場合、各ブリッジはスパニングツリーの再構成を開始します。 デフォルトは「20」です。 |
| Tx Hold Count | 転送保留カウント値を、1～10の数値で設定します。 転送保留カウント値は、1秒間に送信するBPDUの上限の数を指します。 デフォルトは「6」です。 |
| Hello Time | ハロータイムを、1～10の数値（単位：秒）で設定します。ハロータイムは、ルートブリッジがBPDUを送信する間隔（秒）を指します。 デフォルトは「2」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

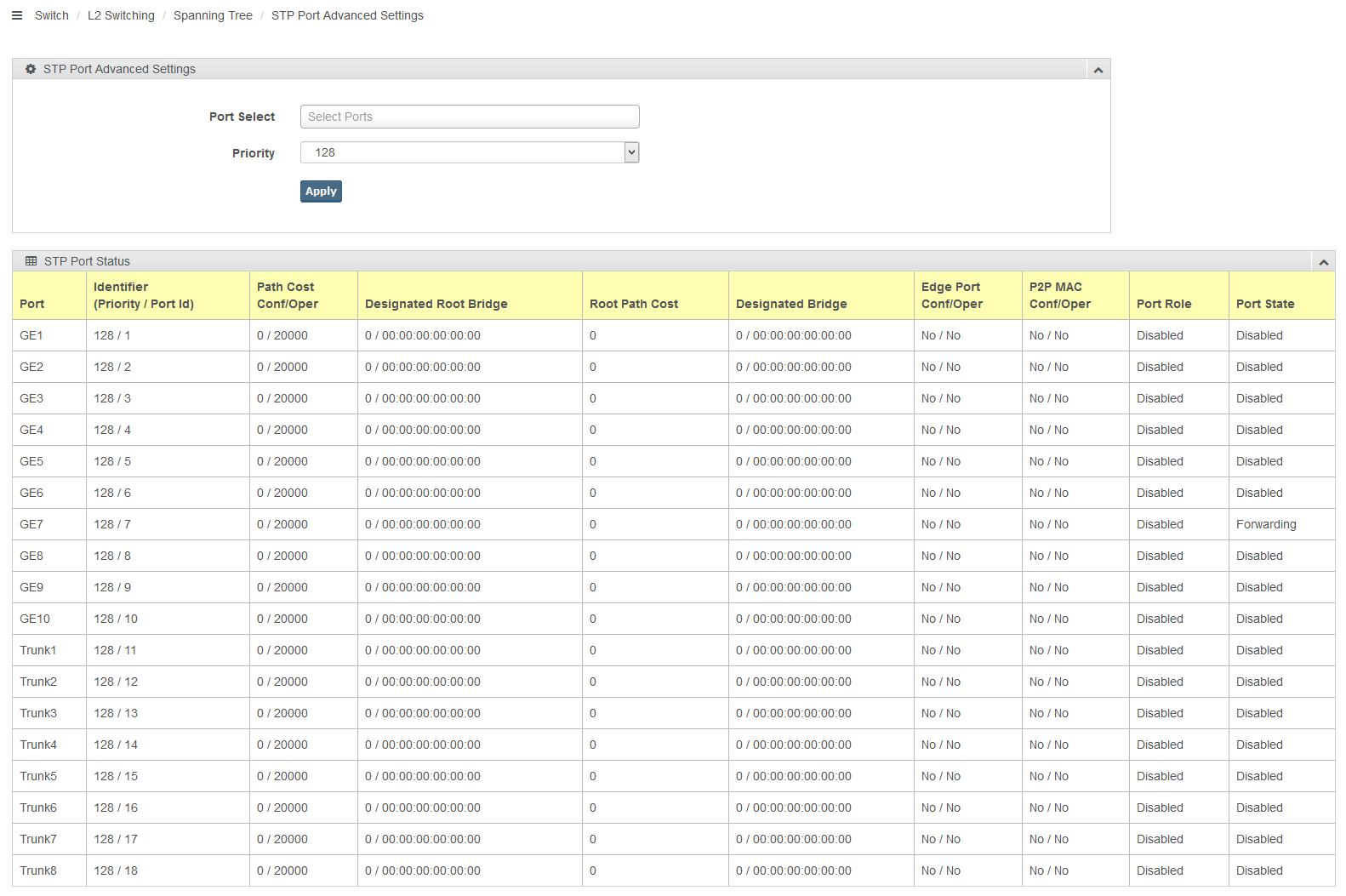

| Port Select | スイッチポートまたはトランクグループを選択します。 |
| Priority | プライオリティーを選択します。 デフォルトは「128」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

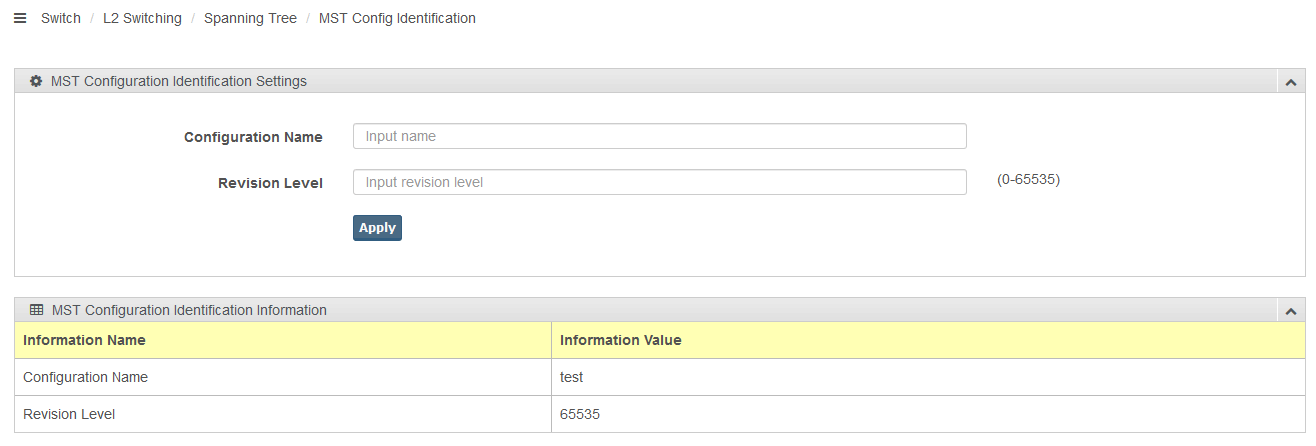

| Configuration Name | MSTリージョンの識別情報を、1～32文字の半角英数字で設定します。 デフォルトは空白です。 |
| Revision Level | MSTリージョン設定のリビジョンを、0～65535の数値で設定します。 デフォルトは「0」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

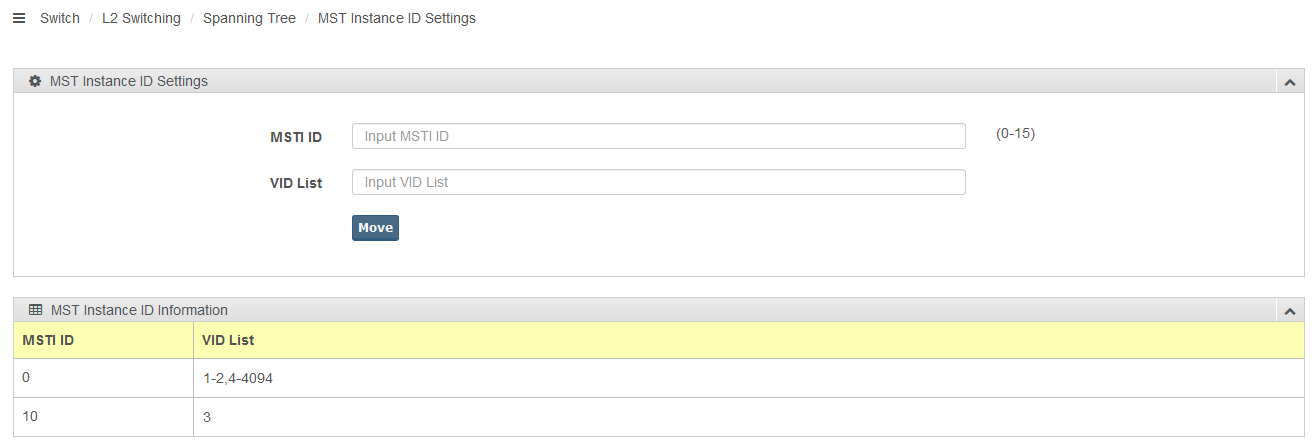

| MSTI ID | MSTインスタンスの番号を、0～15の数値で設定します。 |
| VID List | VLAN IDを選択します。 |
| Move | 設定の変更をランニングコンフィグに保存し、ページの内容を更新します。 |

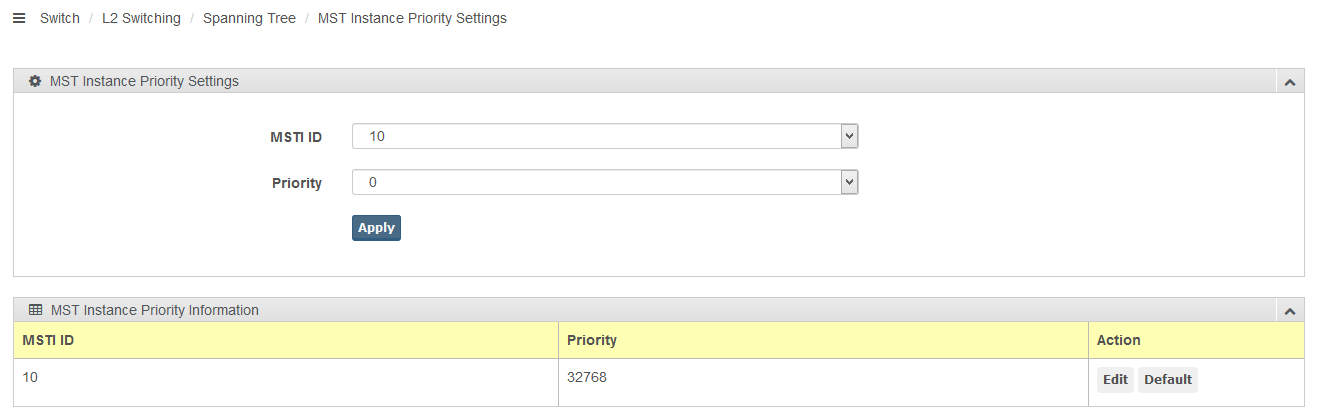

| MSTI ID | MSTインスタンスの番号を選択します。 |
| Priority | MSTインスタンスのブリッジプライオリティーを選択します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

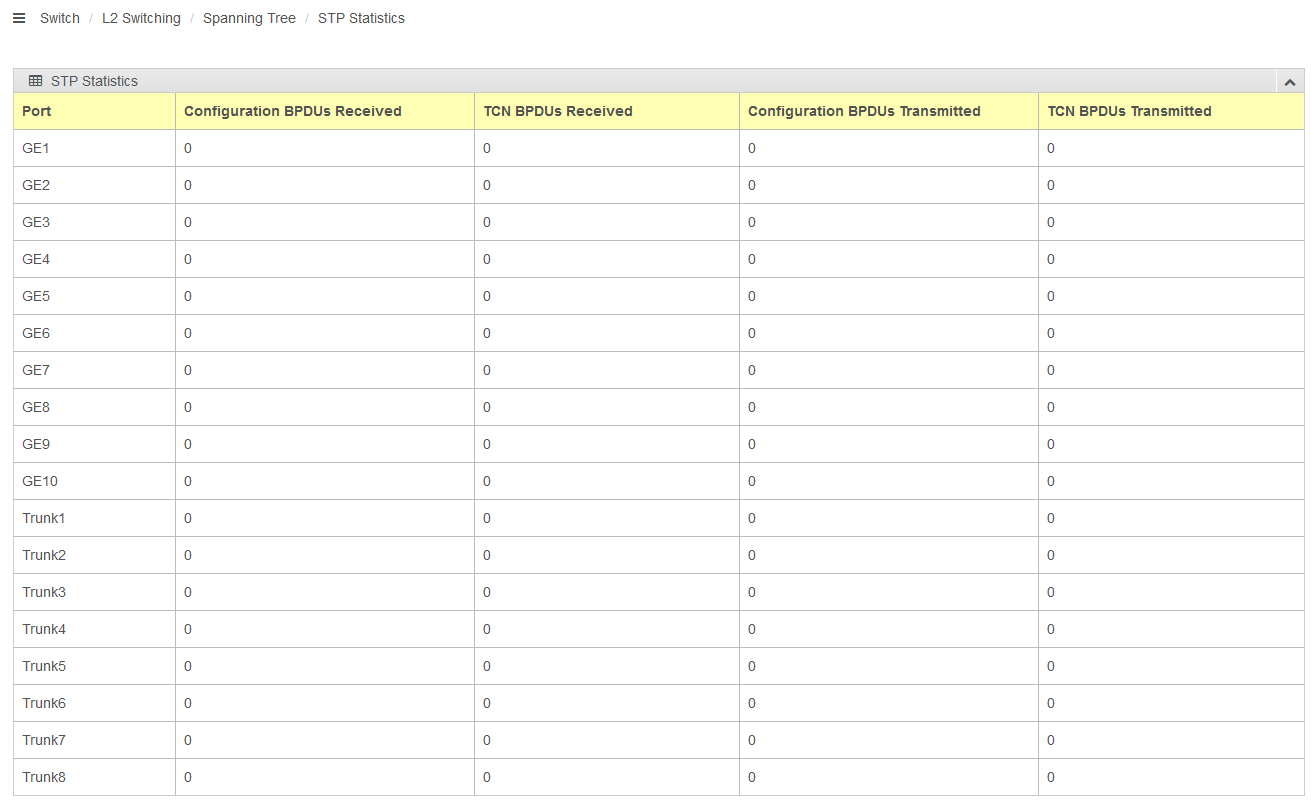

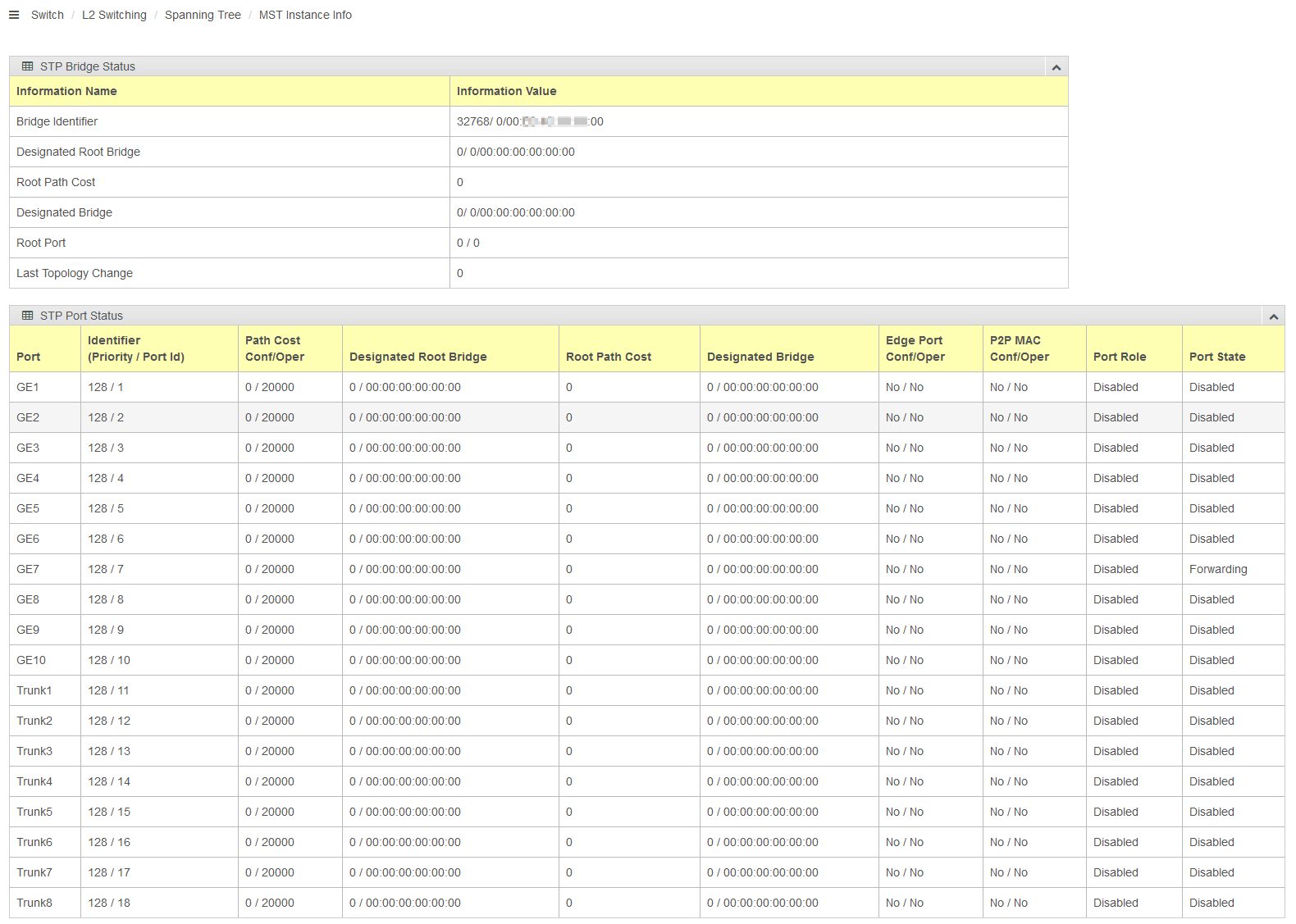

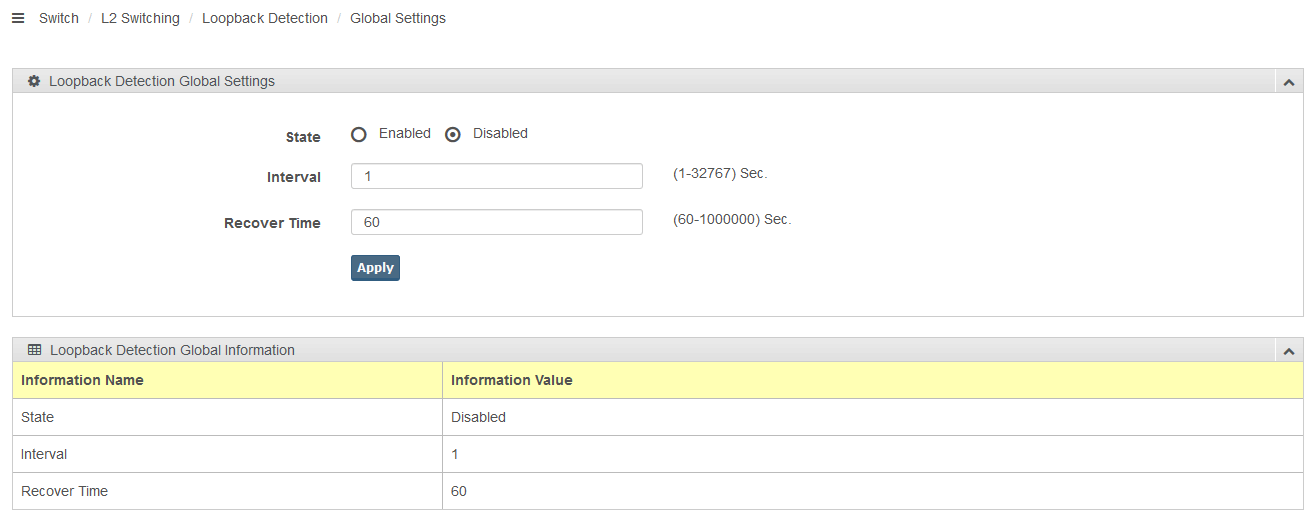

| State | LDF検出の「Enabled」（有効）または「Disabled」（無効）を選択します。 デフォルトは「Disabled」です。 |
| Interval | LDFの送信間隔を、1～32767の数値（単位：秒）で設定します。 デフォルトは「1」です。 |
| Recover Time | ポートがシャットダウンされたあとに、自動的にポート無効実行前の状態に戻るまでの時間を、60～1000000の数値（単位：秒）で設定します。 デフォルトは「60」です。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

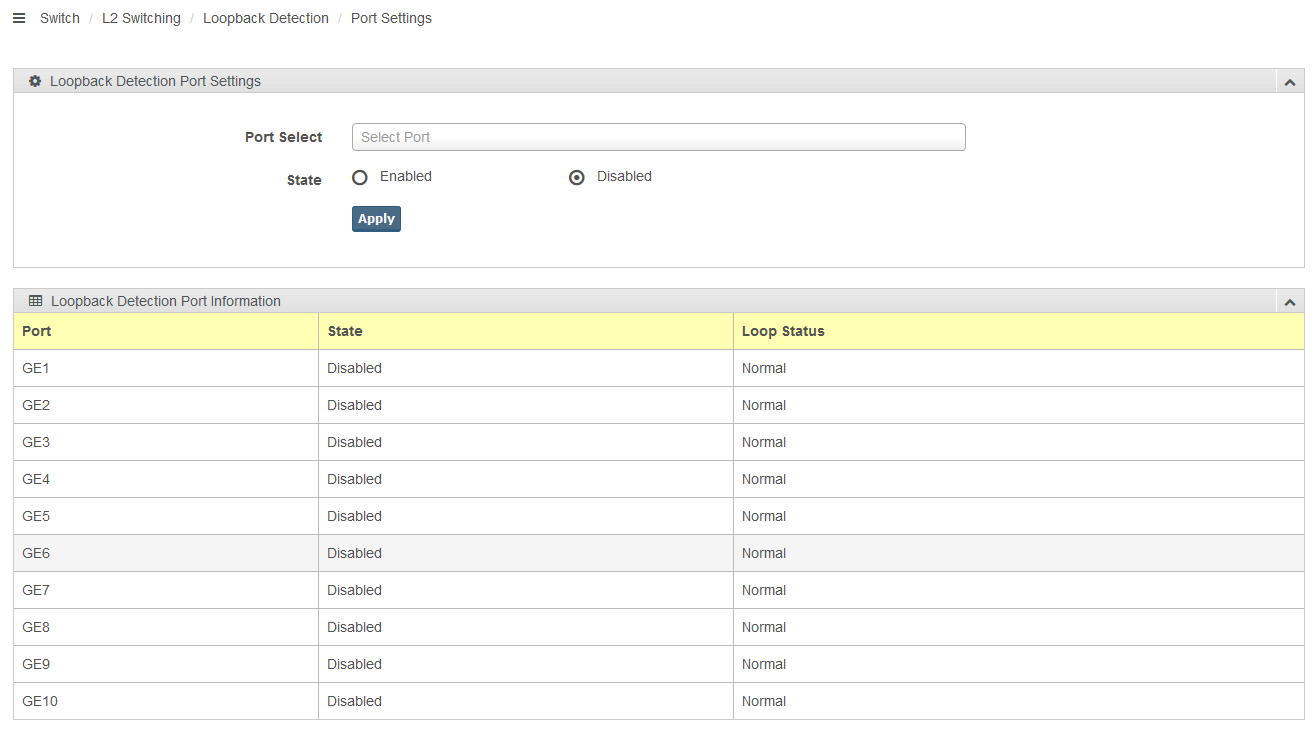

| Port Select | スイッチポートを選択します。 |
| State | LDF検出の「Enabled」（有効）または「Disabled」（無効）を選択します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
| State | イーサネットCFMの「Enabled」（有効）または「Disabled」（無効）を選択します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |

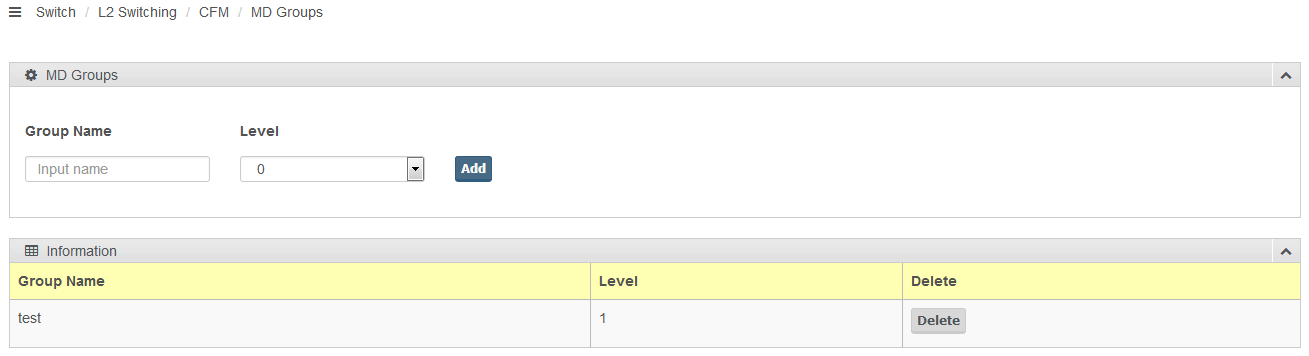

| Group Name | MDインスタンス名を、1～22文字の半角英数字で入力します。 |
| Level | レベルを0～7から選択します。 メンテナンスドメインは最大8レベルまで入れ子にすることができ、低いレベルをより高いレベルの中に包括することができます。 |
| Add | メンテナンスドメインを登録します。 |
| Delete | メンテナンスドメインを削除します。 |

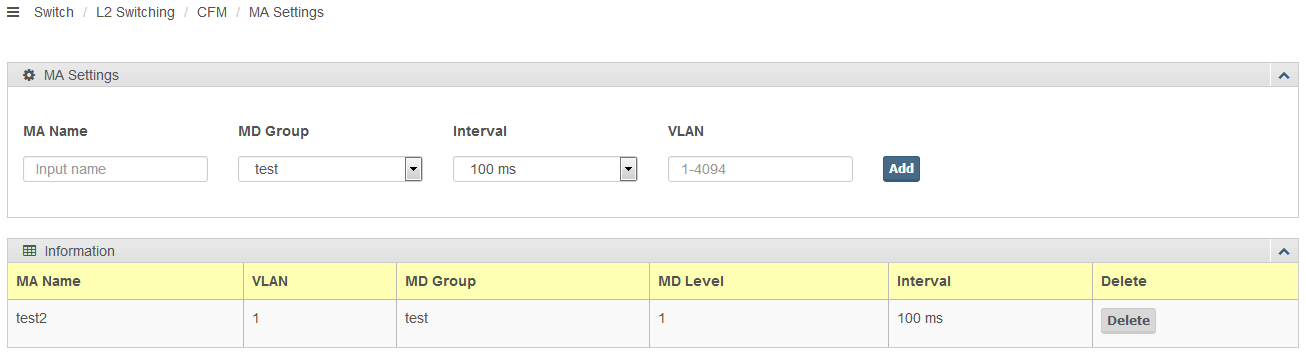

| MA Name | MA名を、1～22文字の半角英数字で入力します。 |
| MD Group | MDインスタンス名を選択します。 |
| Interval | メンテナンスエンドポイント（MEP）間の接続性を定期的に確認するCC（Continuity Check）メッセージの送信間隔を、「100ms」（100ミリ秒）、「1s」（1秒）、「10s」（10秒）、「1min」（1分）、「10min」（10分）から選択します。 |
| VLAN | 管理対象のVLAN IDを、1～4094の数値で入力します。 |
| Add | メンテナンスアソシエーションを登録します。 |
| Delete | メンテナンスアソシエーションを削除します。 |

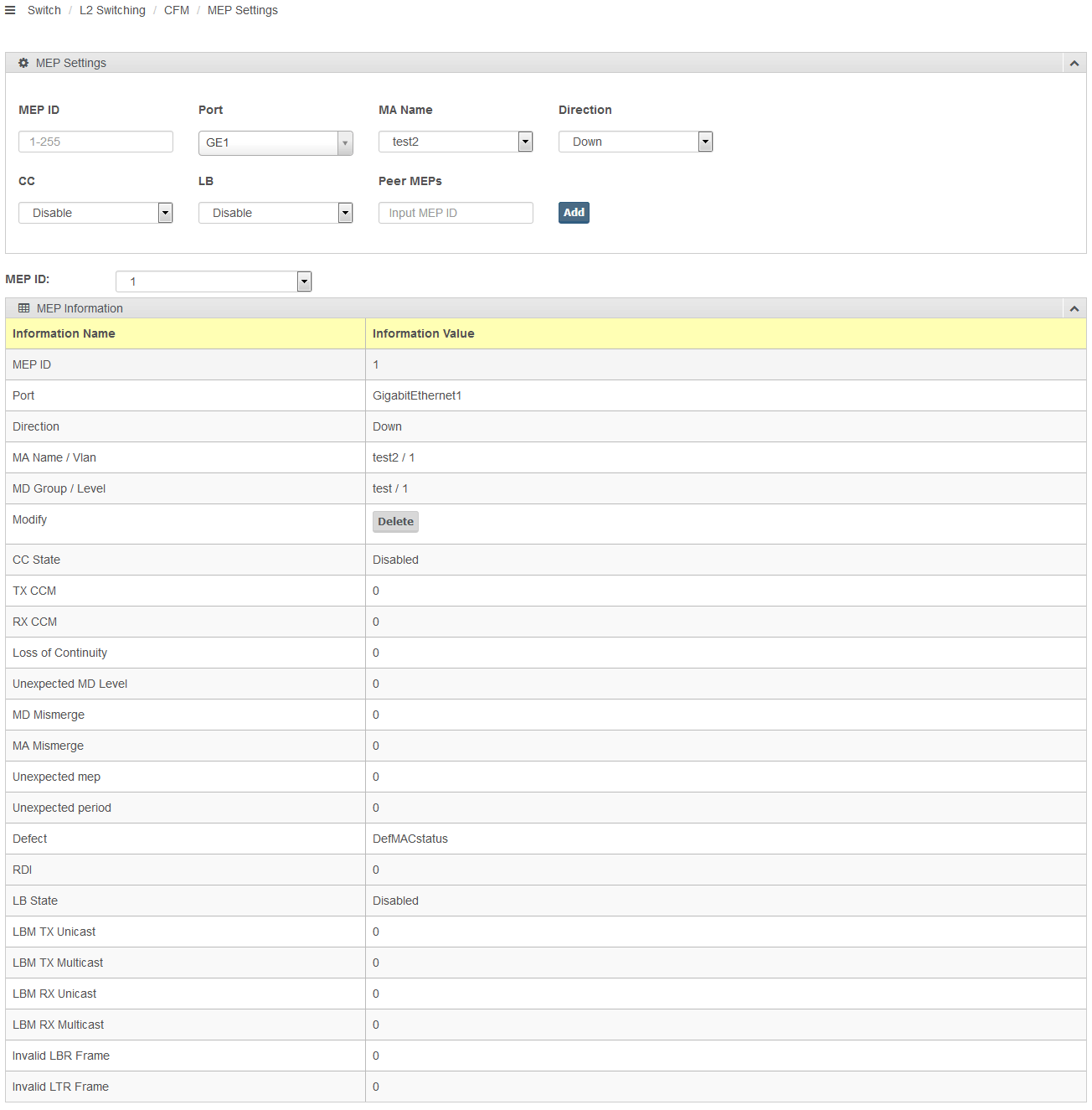

| MEP ID | MEP IDを、1～255の数値で入力します。 |
| Port | ポート名を選択します。 |
| MA Name | MA名を選択します。 |
| Direction | メンテナンスエンドポイントの種類を、「Up」または「Down」から選択します。 |
| CC | CC（Continuity Check）メッセージによる接続性確認をする場合は「Enable」を、しない場合は「Disable」（無効）を選択します。 |
| LB | LB（Loopback）メッセージによる接続性確認をする場合は「Enable」（有効）を、しない場合は「Disable」（無効）から選択します。 |
| Peer MEPs | 2点間のもう一方のMEP IDを、1～255の数値で入力します。 |
| MEP ID | 選択したMEP IDの設定内容を一覧表示します。 |
| Add | メンテナンスエンドポイントを登録します。 |
| Delete | メンテナンスエンドポイントを削除します。 |

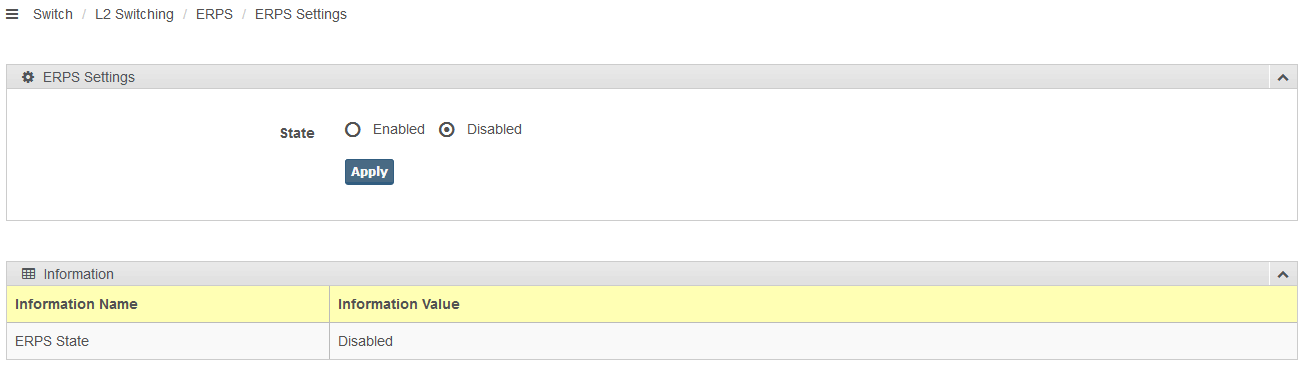

| State | ERPSを使用する場合は「Enabled」を、使用しない場合は「Disabled」（無効）を選択します。 |
| Apply | 設定の変更をランニングコンフィグに保存し、動作に反映します。 |
Note「Monitor Instance」は未サポートとなります。

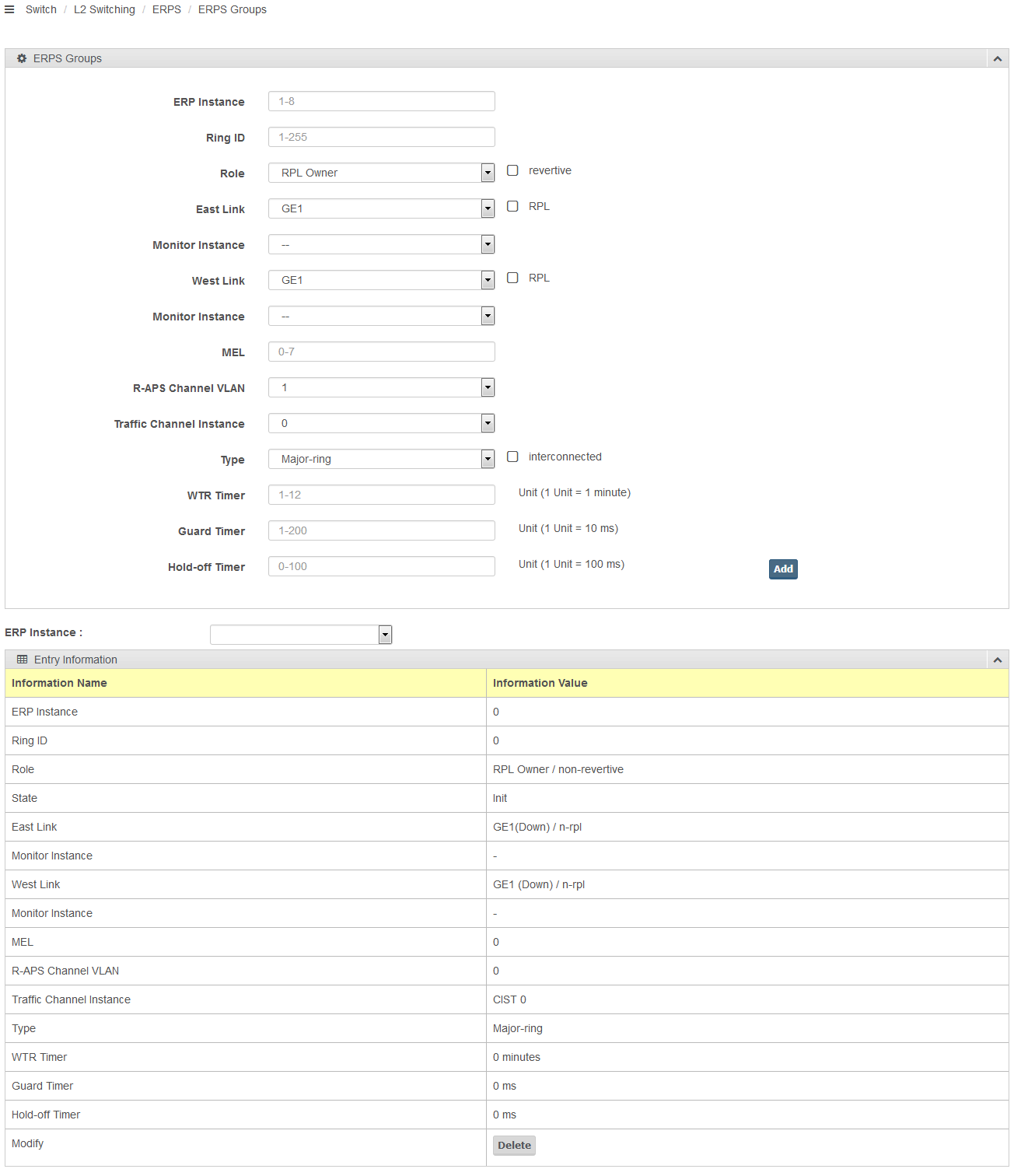

| ERP Instance | ERPインスタンスを、1～8の数値で入力します。 |
| Ring ID | リングIDを、1～255の数値で入力します。 |
| Role | 「RPL Owner」、「RPL Neighbor」、「Other」から選択します。 「revertive」にチェックを付けると、障害回復時に復帰モードで動作します。 |
| East Link | Eastポートとして使用するポートを選択します。 「RPL」にチェックを付けると、RPLを有効にします。 |
| West Link | Westポートとして使用するポートを選択します。 「RPL」にチェックを付けると、RPLを有効にします。 |
| MEL | ERPインスタンス内のR-APSメッセージのレベルを、0～7の数値で入力します。 |
| R-APS Channel VLAN | R-APSメッセージを送受信するためのコントロールVLANに設定するVLAN IDを、1～4094の数値から選択します。 |
| Traffic Channel Instance | 0～15から選択します。 |
| Type | 「Major-ring」（メジャーリング）または「Sub-ring」（サブリング）から選択します。interconnectedにチェックを付けると、相互接続が可能です。 |
| WTR Timer | 復帰モードを設定した場合に、障害が回復してからの状態変化までの時間を、1～12の数値で入力します。 |
| Guard Timer | R-APSメッセージを連続して受信したときに、連続した状態変化を回避する時間を、1～200の数値で入力します。 |
| Hold-off Timer | 障害を検知してからの状態変化までの時間を、0～100の数値で入力します。 |
| ERP Instance | 選択したERPインスタンスの設定内容を一覧表示します。 |
| Add | ERPインスタンスを登録します。 |
| Delete | ERPインスタンスを削除します。 |

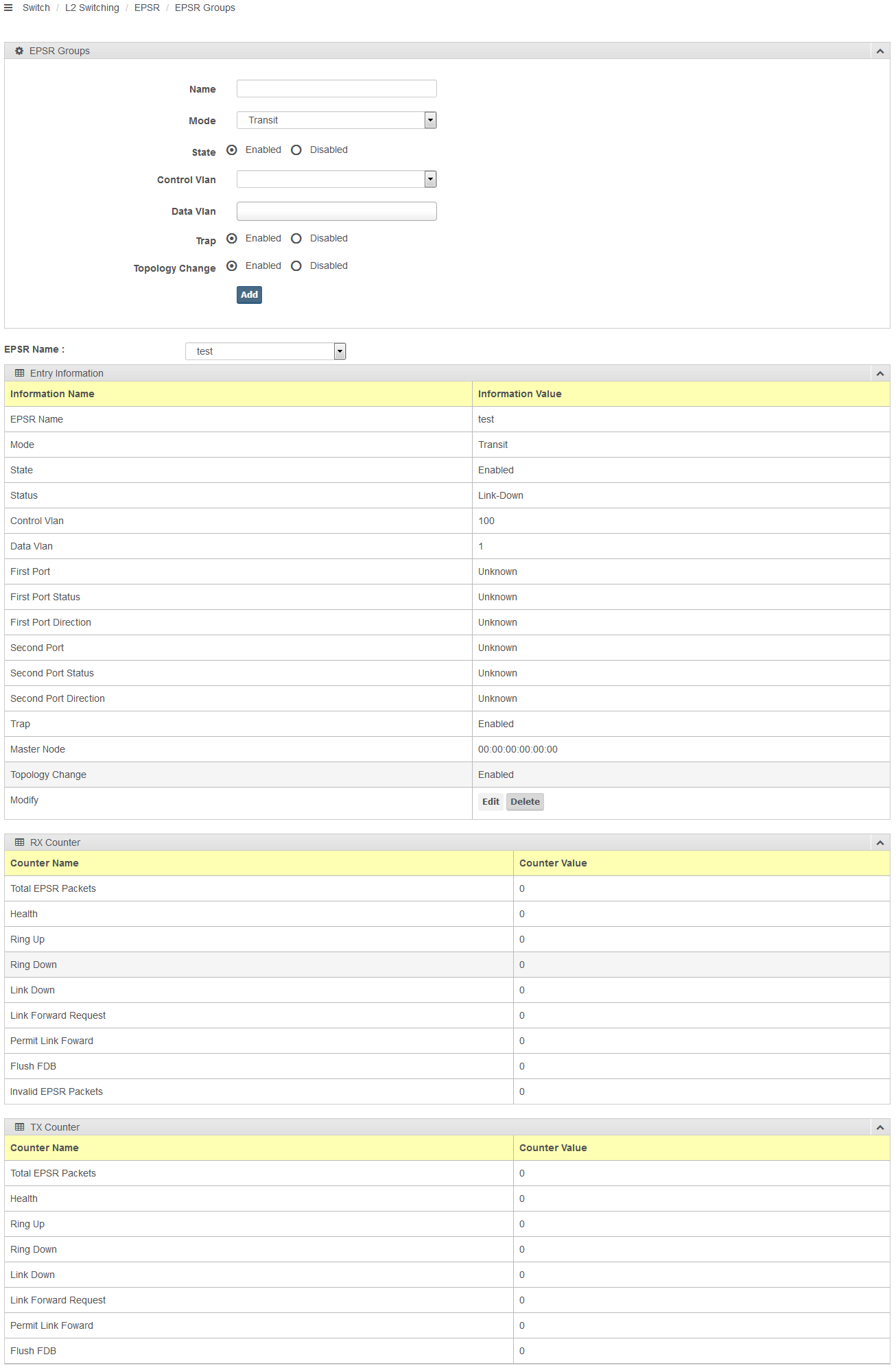

| Name | EPSRドメイン名を、半角英数字で入力します。 |
| Mode | 「Transit」のみサポートになります。 |
| State | EPSRドメインを使用する場合は「Enabled」を、使用しない場合は「Disabled」（無効）を選択します。 |
| Control Vlan | 制御メッセージを運ぶコントロールVLANに設定するVLAN IDを選択します。 |
| Data Vlan | 通常データを運ぶデータVLANに設定するVLAN IDを入力します。 |
| Trap | EPSRドメインの状態が変化したときにSNMPトラップを送信する場合は「Enabled」を、送信しない場合は「Disabled」（無効）を選択します。 |
| Topology Change | 障害発生などによりG.8032サブリングのトポロジーが変更になった場合に、その変更をEPSRリングへ通知する場合は「Enabled」を、通知しない場合は「Disabled」を選択します。 |
| EPSR Name | 選択したEPSRドメインの設定内容を一覧表示します。 |
| Add | EPSRを登録します。 |
| Edit | 設定を編集します。 |
| Delete | EPSRを削除します。 |
