リファレンス編 / MAC Address Table

フォワーディングデータベース（MACアドレステーブル）は、スイッチが受信フレームの転送先ポートを決定するために使用するデータベースです。

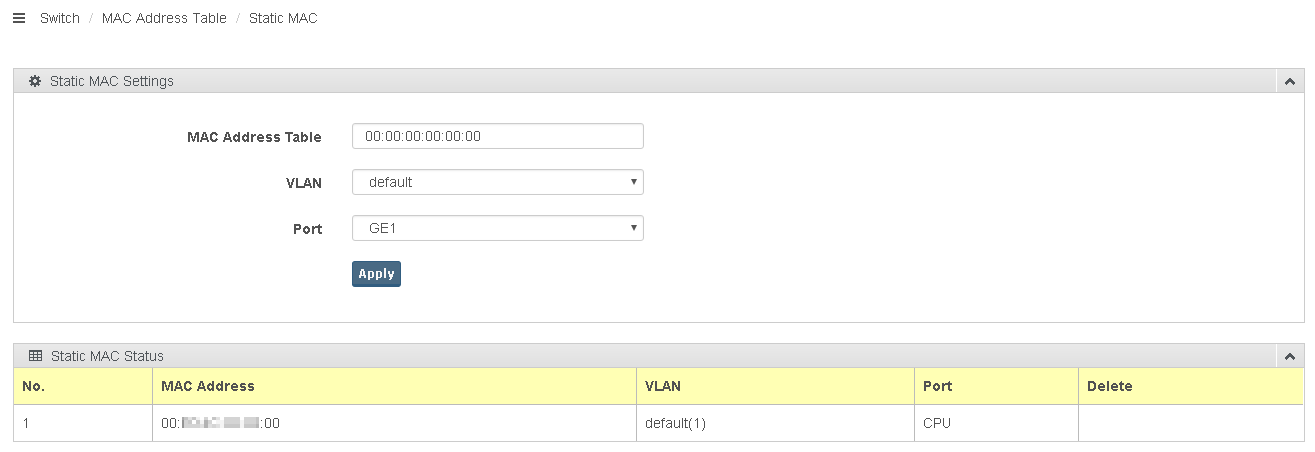

Static MAC

手動でMACアドレスエントリーを追加します。

表 1：Static MAC

項目名	説明
MAC Address Table	ネットワーク機器のMACアドレスを、xx:xx:xx:xx:xx:xxの形式で入力します。xxは1オクテット（2桁）の16進数です。0～9、a～f、A～Fが使用できます。
VLAN	ネットワーク機器が所属するVLAN IDを選択します。
Port	登録するMACアドレスを持つネットワーク機器が存在するポート番号を選択します。

表 2：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

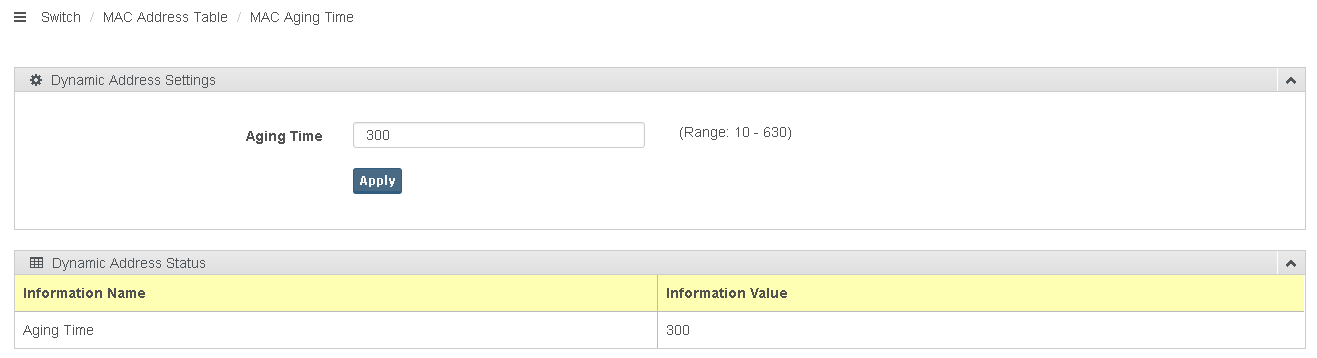

エージングタイム（MACアドレス保持時間）を設定します。

表 3：MAC Aging Time

項目名	説明
Aging Time	MACアドレス保持時間を10～630（単位：秒）の範囲で入力します。デフォルトは「300」です。

表 4：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

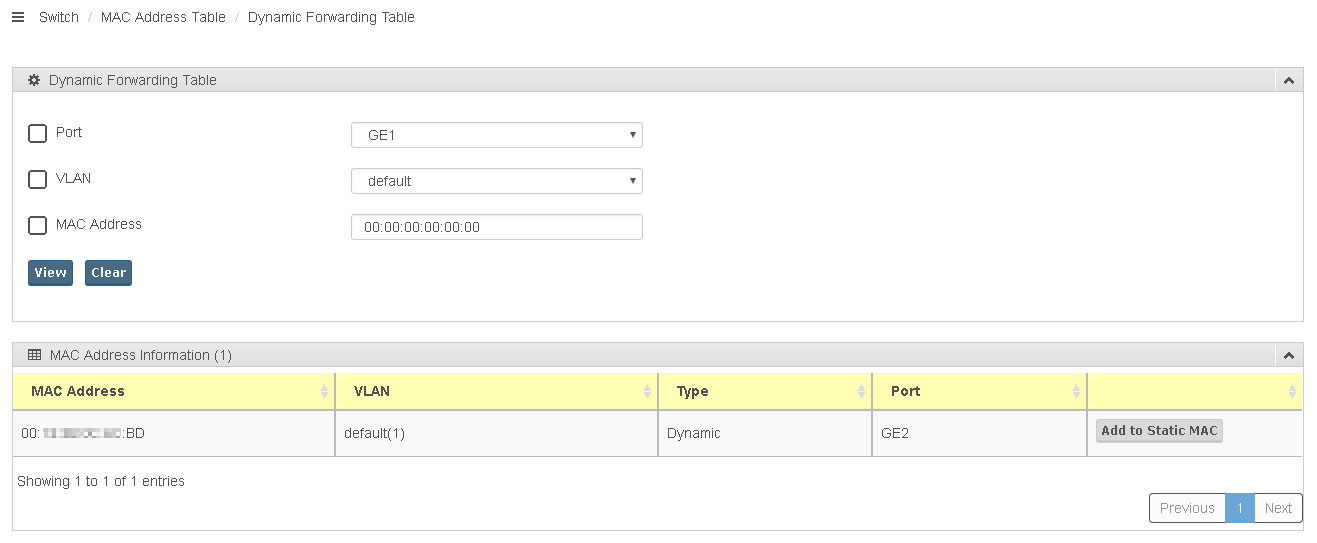

フォワーディングデータベース上のダイナミックエントリーを表示して、MACアドレスエントリーを追加することができます。

表 5：Dynamic Forwarding Table

項目名	説明
Port	スイッチポートを選択します。
VLAN	ネットワーク機器が所属するVLAN IDを選択します。
MAC Address Table	ネットワーク機器のMACアドレスを、xx:xx:xx:xx:xx:xxの形式で入力します。xxは1オクテット（2桁）の16進数です。0～9、a～f、A～Fが使用できます。

表 6：コマンドボタン

項目名	説明
View	選択した条件で、MACアドレステーブルを表示します。
Clear	選択した条件で、MACアドレステーブルをクリアします。
Add to Static MAC	MACアドレスエントリーに追加します。
