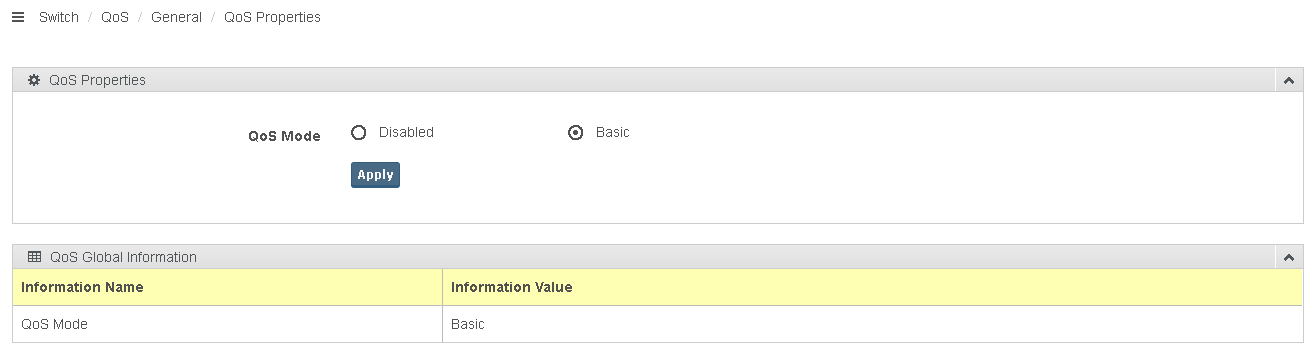

リファレンス編 / QoS

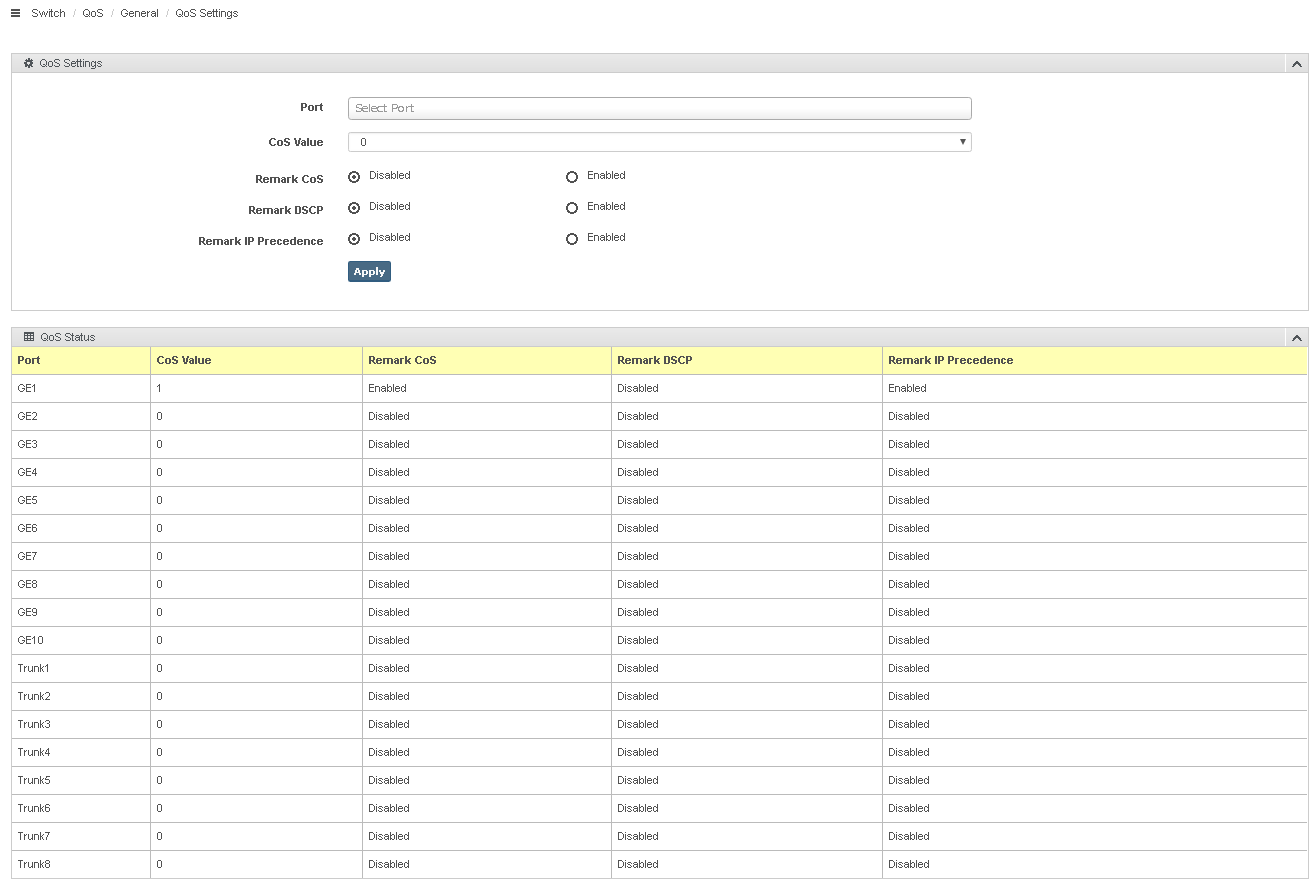

項目名	説明
Port	スイッチポートまたはトランクグループを選択します。
CoS Value	該当のポートの受信パケットに付加するCoS値を、0～7の数値で選択します。
Remark CoS	CoS値を書き換えるか否かを、「Disabled」（書き換えない）または「Enabled」（書き換える）から選択します。
Remark DSCP	DSCP値を書き換えるか否かを、「Disabled」（書き換えない）または「Enabled」（書き換える）から選択します。
Remark IP Precedence	IP Precedence値を書き換えるか否かを、「Disabled」（書き換えない）または「Enabled」（書き換える）から選択します。

表 4：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

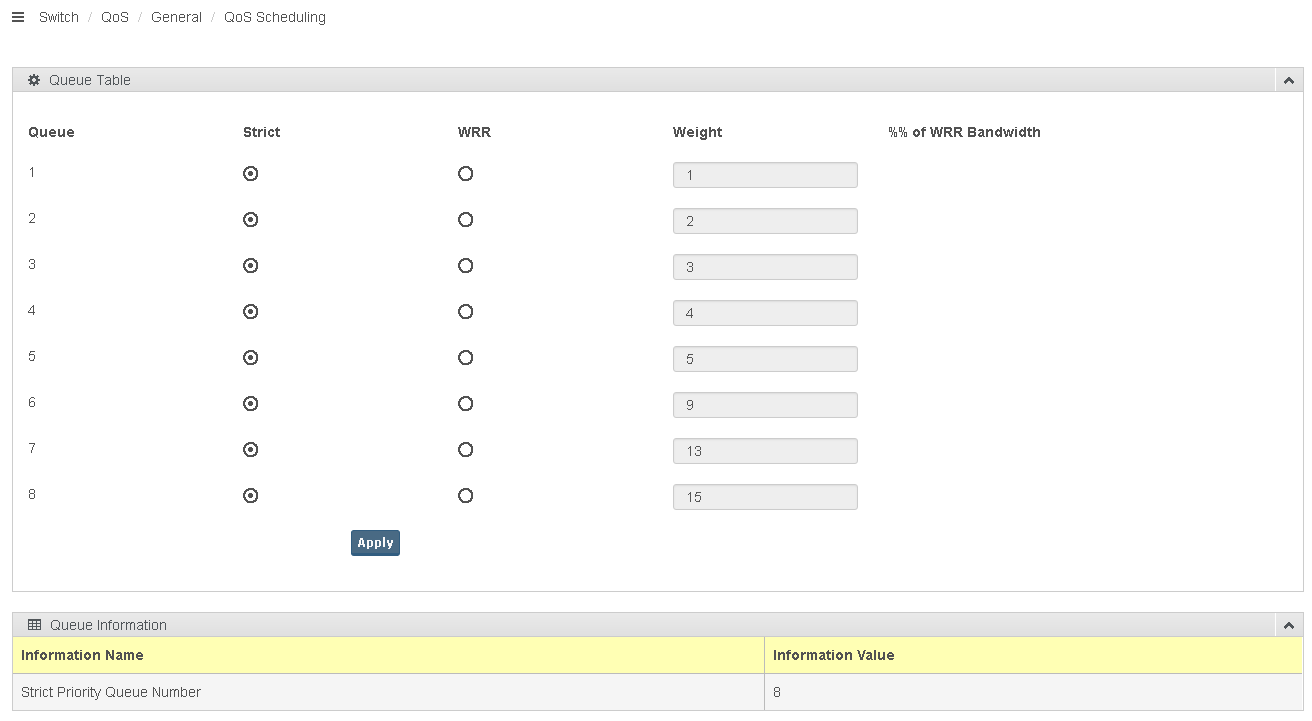

Queue Scheduling

送信キューのスケジューリング方式を設定します。

表 5：Queue Scheduling

項目名	説明
Strict	絶対優先方式（Strict priority）を使用します。キューの優先度の高いものから優先的に送信します。
WRR	重み付けラウンドロビン（Weighted round robin priority）を使用します。それぞれのキューに指定されている最大送信パケット数にしたがい、各キューから順々に送信します。「WRR」を選択した場合は、「Weight」を設定します。
Weight	「WRR」を選択した場合に、使用するキューの重み付け値を1～127の数値で設定します。

表 6：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

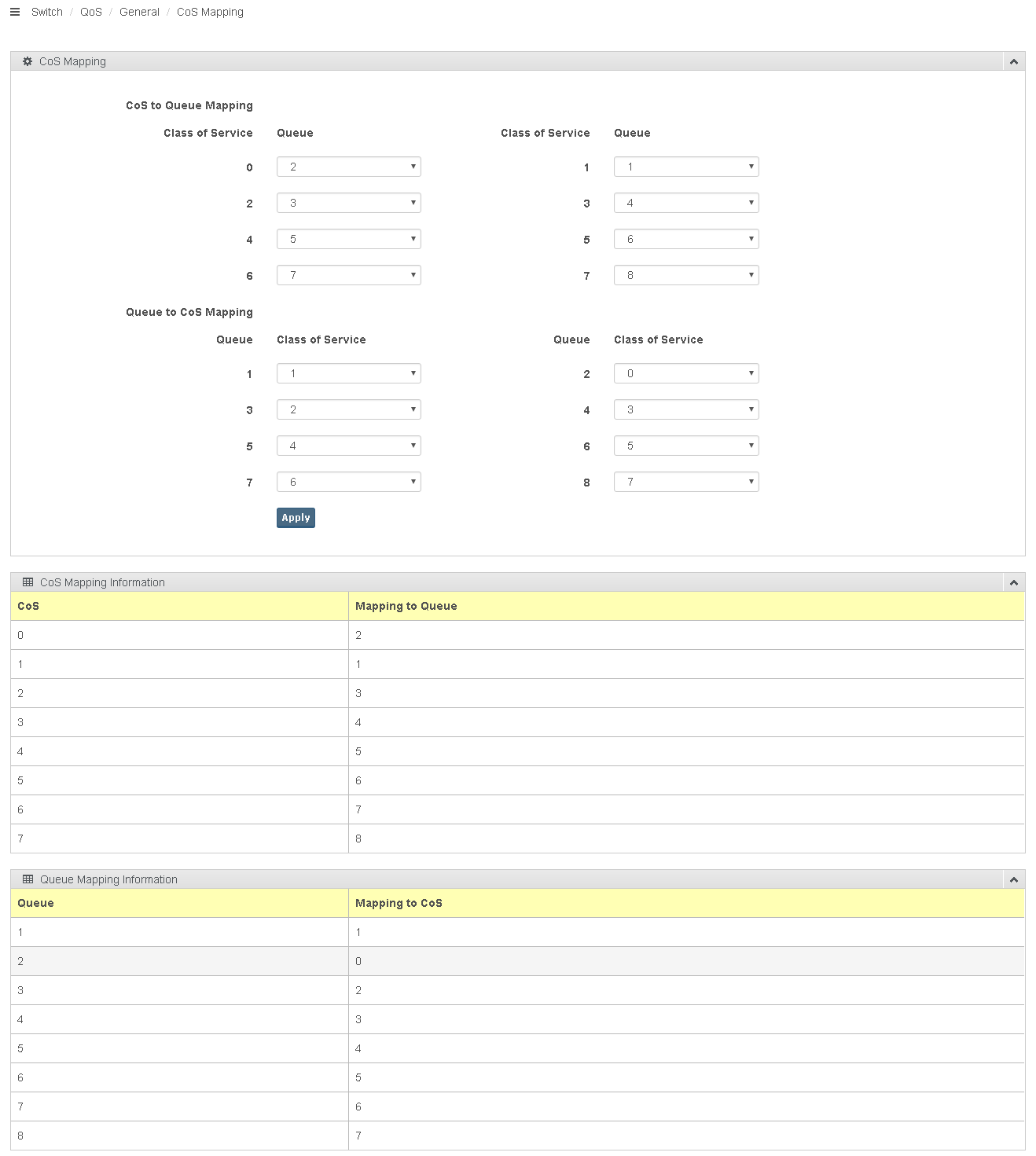

CoS Mapping

IEEE 802.1p Class of Service（CoS）値と送信キューの対応表を設定します。

受信パケットに付加されたVLANタグのCoS値に応じて、パケットを送信キュー番号に割り振ります。また、送信キュー番号に対して、付加するCoS値を設定します。

表 7：CoS to Queue Mapping

項目名	説明
Queue	受信パケットのCoS値に対応させる送信キューの番号を、1～8から選択します。送信キュー番号が大きいほど優先度が高いキューとして扱われます。

表 8：Queue to CoS Mapping

項目名	説明
Class of Service	送信キュー番号に対して、送信パケットに付加するCoS値を選択します。通常、CoS値が大きいほど優先度が高いパケットとして扱われます。

表 9：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

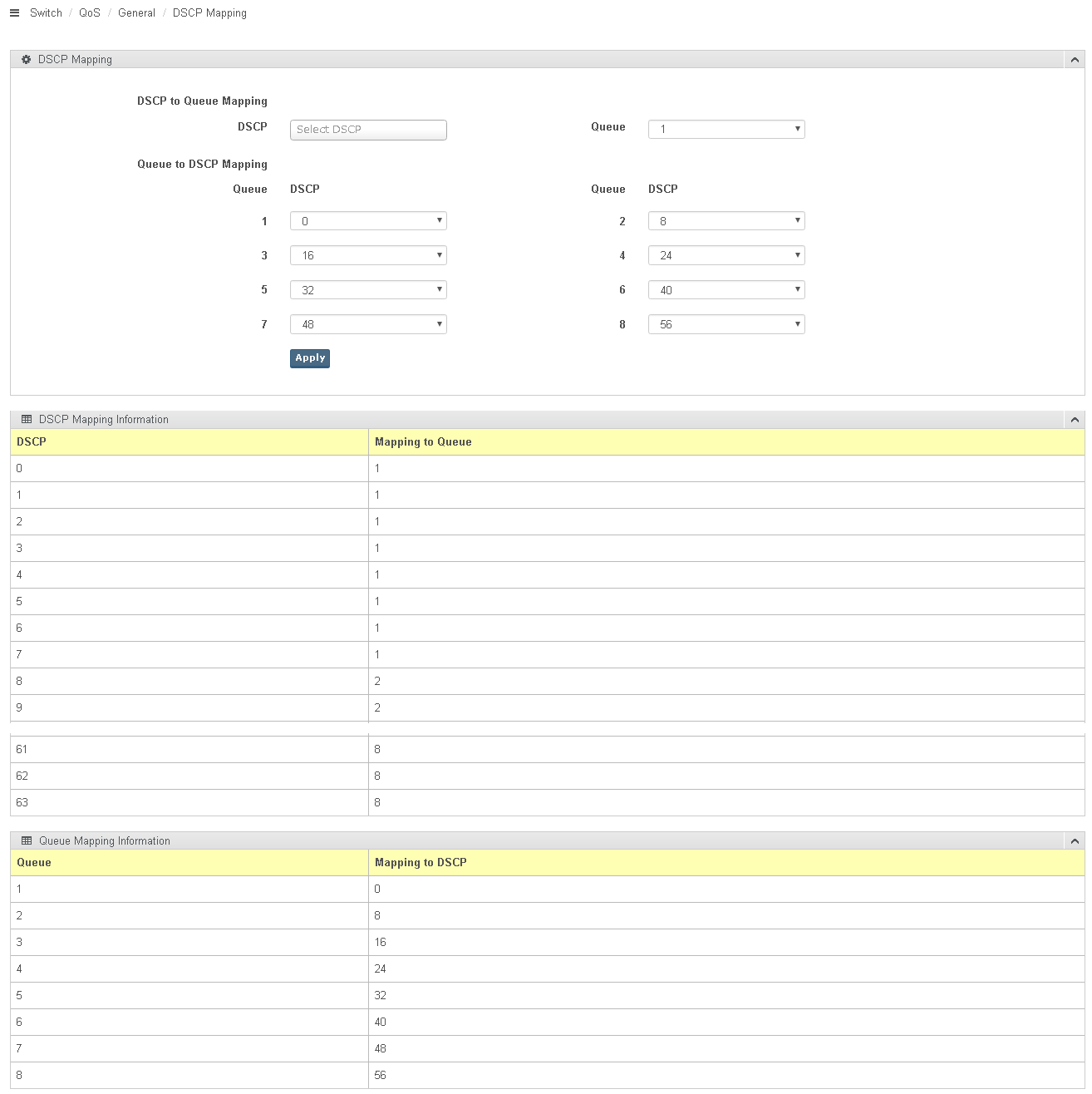

DSCP Mapping

DSCP（DiffServ Code Point）値と送信キューの対応表を設定します。

IPヘッダー内のDSCP値に応じて、パケットを送信キューに割り振ります。また、送信キュー番号に対して、付加するDSCP値を設定します。

表 10：DSCP to Queue Mapping

項目名	説明
DSCP	受信パケットのDSCP値を選択します。
Queue	受信パケットのDSCP値に対応させる送信キューの番号を、1～8から選択します。送信キュー番号が大きいほど優先度が高いキューとして扱われます。

表 11：Queue to DSCP Mapping

項目名	説明
DSCP	送信キュー番号に対して、送信パケットに付加するDSCP値を選択します。

表 12：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

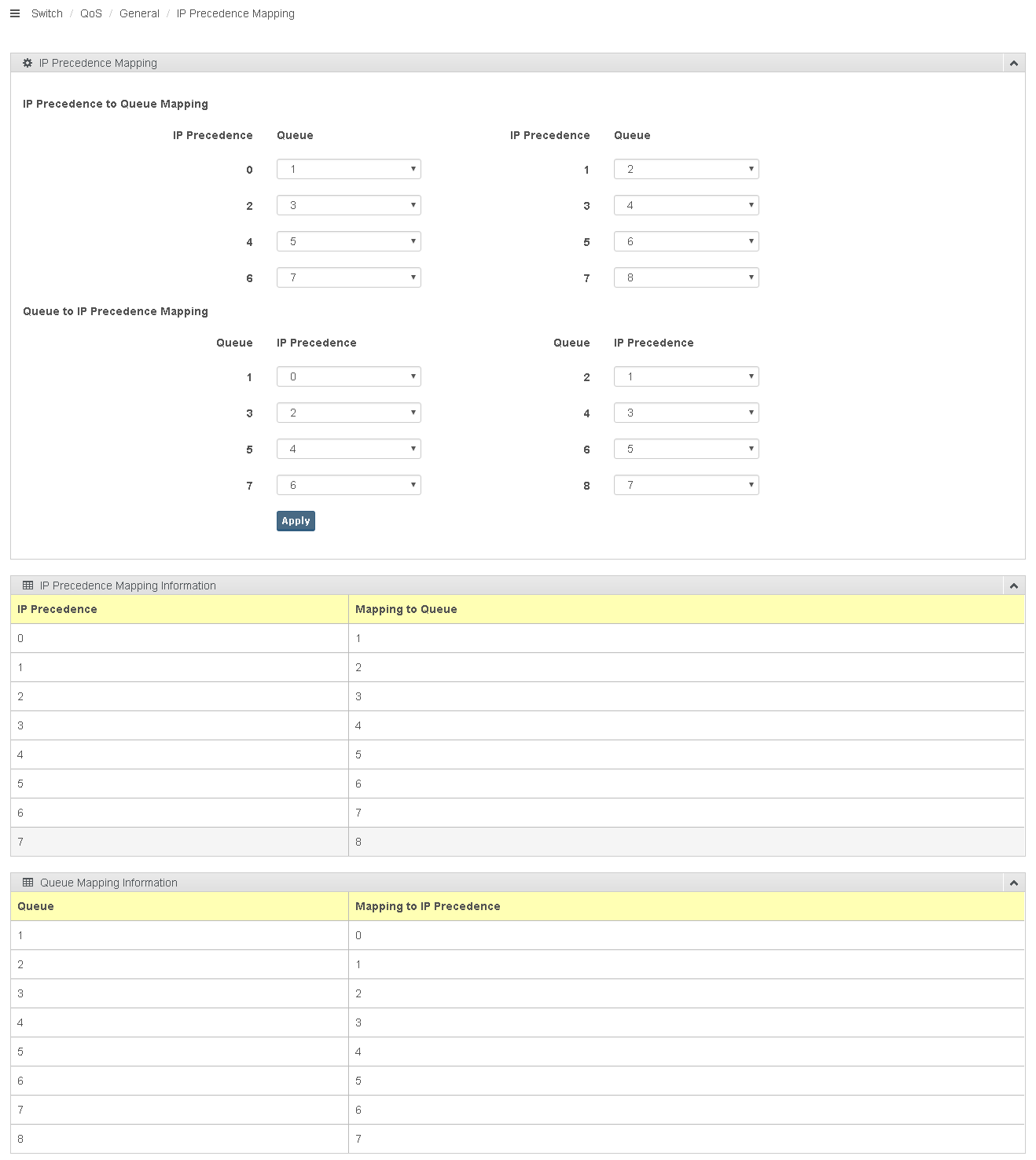

IP Precedence Mapping

IP Precedence値と送信キューの対応表を設定します。

IPヘッダー内のIP Precedence値に応じて、パケットを送信キューに割り振ります。また、送信キュー番号に対して、付加するIP Precedence値を設定します。

表 13：IP Precedence to Queue Mapping

項目名	説明
Queue	受信パケットのIP Precedence値に対応させる送信キューの番号を、1～8から選択します。送信キュー番号が大きいほど優先度が高いキューとして扱われます。

表 14：Queue to IP Precedence Mapping

項目名	説明
IP Precedence	送信キュー番号に対して、送信パケットに付加するIP Precedence値を選択します。

表 15：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

QoS Basic Mode

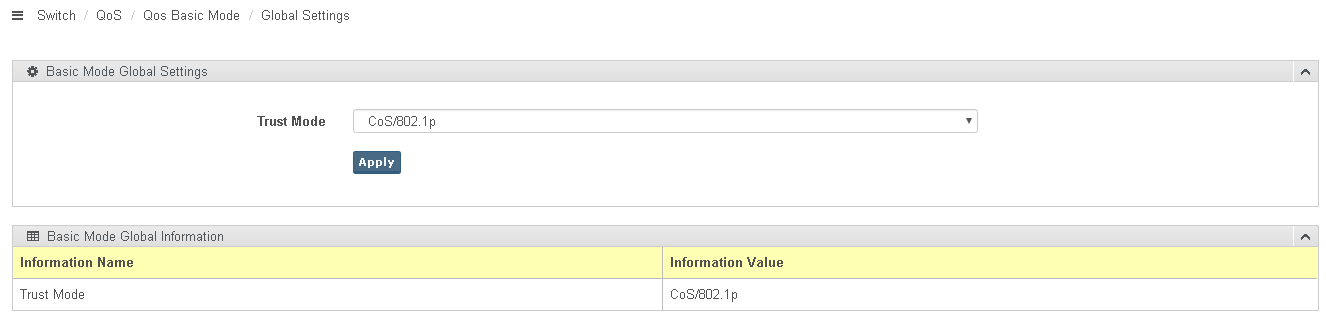

Global Settings

受信パケットの処理方法を設定します。

表 16：Global Settings

項目名	説明
Trust Mode	受信パケットをどのフィールドの値に基づいて処理するかを、「None」、「CoS/802.1p」、「DSCP」、「CoS/802.1p-DSCP」または「IP Precedence」から選択します。デフォルトは「CoS/802.1p」です。

表 17：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

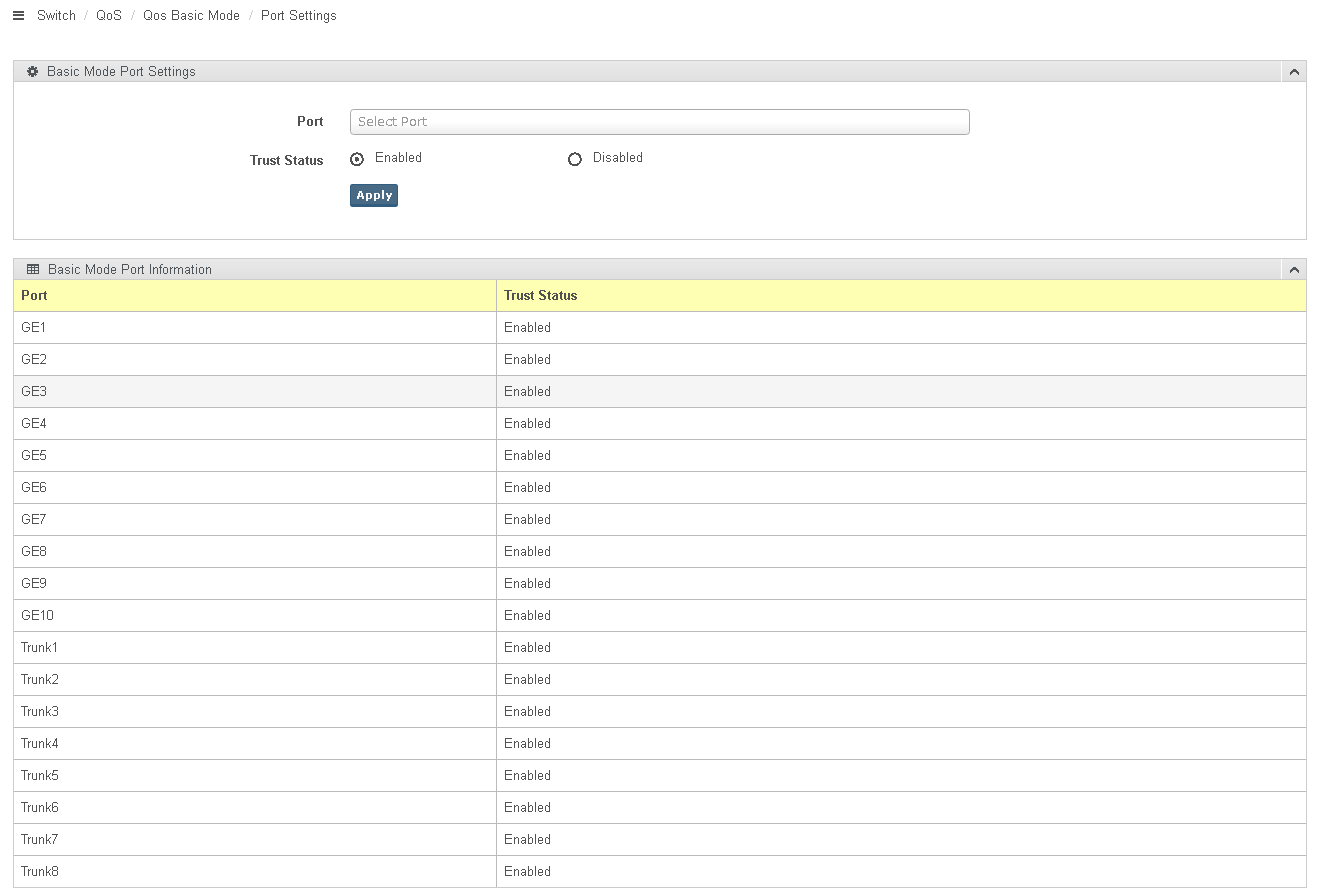

Port Settings

表 18：Port Settings

項目名	説明
Port	スイッチポートまたはトランクグループを選択します。
Trust Status	「QoS Basic Mode」/「Global Settings」画面で設定した「Trust Mode」の「Enabled」（有効）または「Disabled」（無効）を選択します。

表 19：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

Rate Limit

スイッチポートごとの受信パケット、送信パケットの帯域制御を行います。

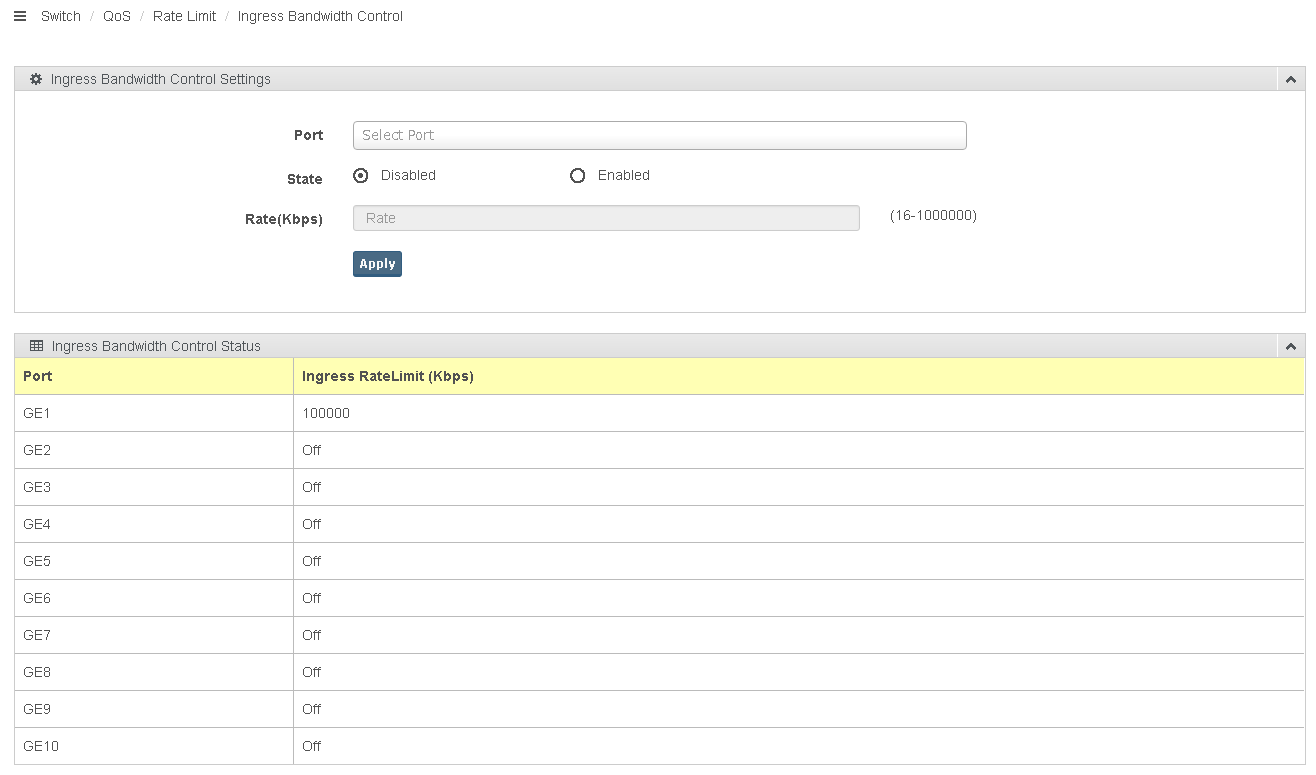

Ingress Bandwidth Control

受信パケットの帯域制御を設定します。

表 20：Ingress Bandwidth Control

項目名	説明
Port	スイッチポートを選択します。
State	受信パケットの帯域制御を行うか否かを、「Disabled」（無効、帯域制御を行わない）または「Enabled」（有効、帯域制御を行う）から選択します。
Rate (Kbps)	受信パケットの帯域幅の上限を、0～1000000の範囲の数値（単位：kbps）で設定します。

表 21：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

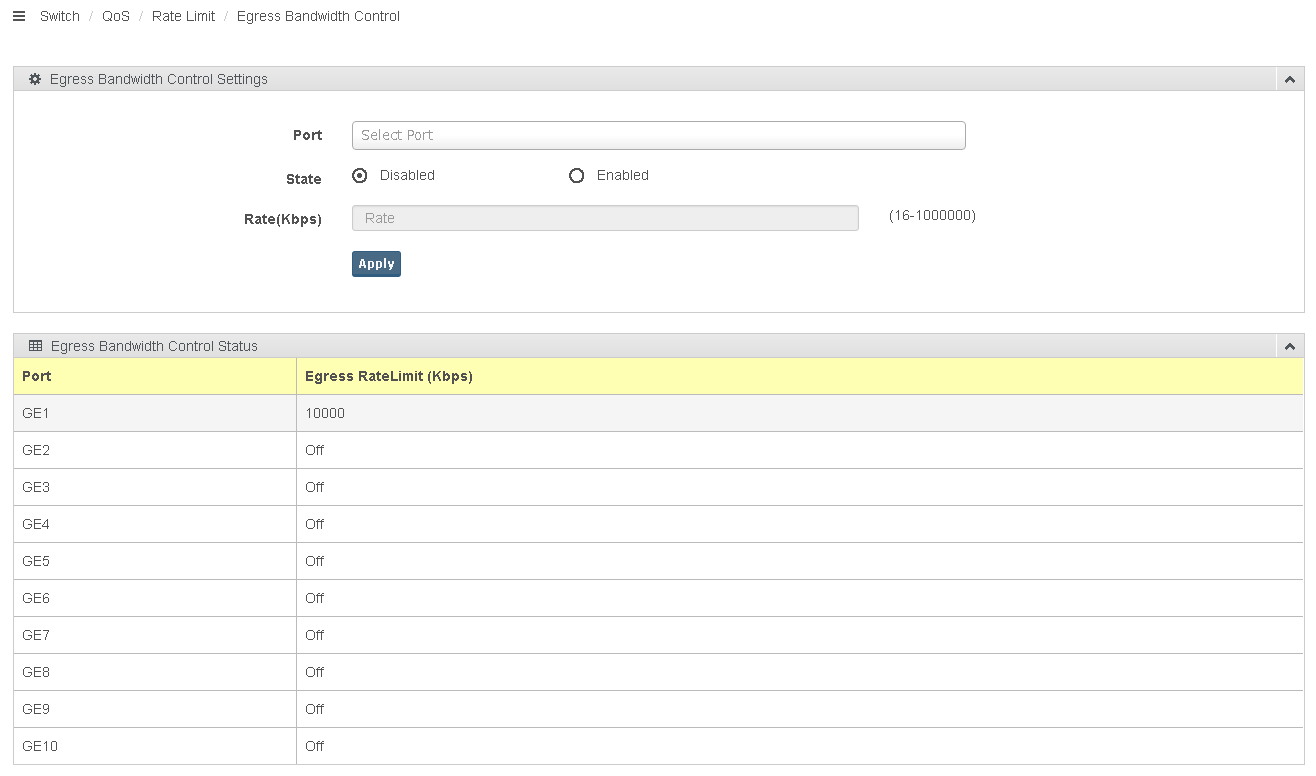

Egress Bandwidth Control

送信パケットの帯域制御を設定します。

表 22：Egress Bandwidth Control

項目名	説明
Port	スイッチポートを選択します。
State	送信パケットの帯域制御を行うか否かを、「Disabled」（無効、帯域制御を行わない）または「Enabled」（有効、帯域制御を行う）から選択します。
Rate (Kbps)	送信パケットの帯域幅の上限を、0～1000000の範囲の数値（単位：kbps）で設定します。

表 23：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。

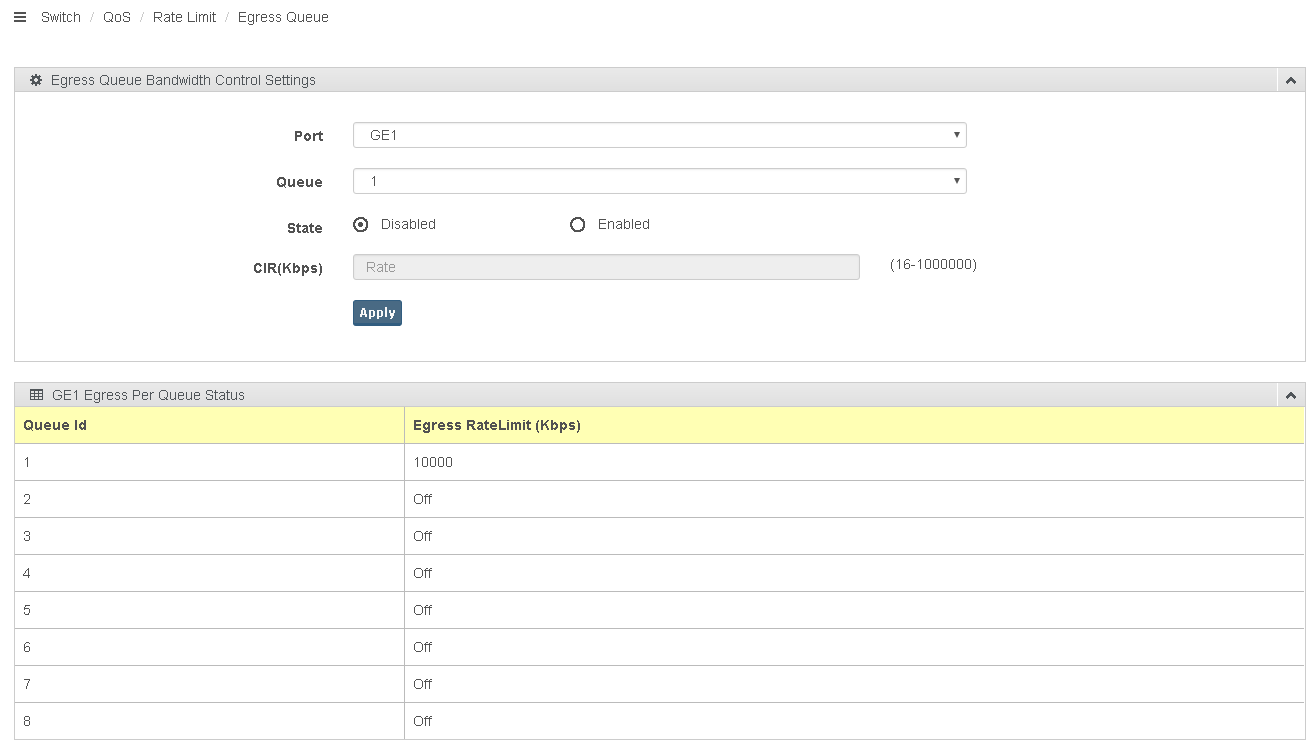

Egress Queue

対象スイッチポートの指定した送信キューに対して、送信レート上限値を設定します（キューシェーピングの設定）。

表 24：Egress Queue

項目名	説明
Port	スイッチポートを選択します。
Queue	キューを選択します。
State	送信キューの上限値制限を行うか否かを、「Disabled」（無効、制限しない）または「Enabled」（有効、制限する）から選択します。
CIR (Kbps)	送信キューの帯域幅の上限を、16～1000000の範囲の数値（単位：kbps）で設定します。

表 25：コマンドボタン

項目名	説明
Apply	設定の変更をランニングコンフィグに保存し、動作に反映します。
