[index] SwitchBlade 4000シリーズ コマンドリファレンス 2.6

IP/DHCP/BOOTPリレー

  - 基本設定

DHCP/BOOTPリレーエージェント機能は、受信したDHCP/BOOTPパケットを別セグメントのDHCP/BOOTPサーバーに転送する機能です。

一般的に、DHCP/BOOTPパケットはブロードキャストで送信されるため、クライアントとサーバーは同一のセグメント（VLAN）上にある必要があります。

このような場合でも、DHCP/BOOTPリレーエージェント機能を使用すれば、クライアントとサーバーが別のVLANにある場合でも、DHCP/BOOTPを利用することができます。

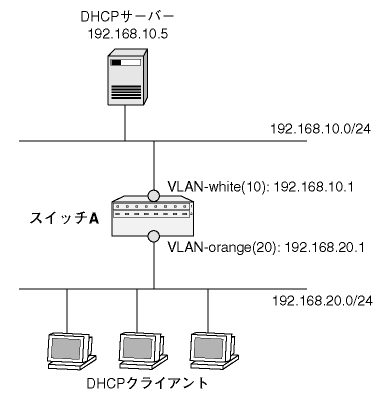

基本設定

1. VLANの設定を行います。

   CREATE VLAN=white VID=10 ↓
CREATE VLAN=orange VID=20 ↓
ADD VLAN=white PORT=1.1-1.24 ↓
ADD VLAN=orange PORT=1.25-1.48 ↓



2. IPモジュールを有効にします。

   ENABLE IP ↓


3. VLANインターフェースにIPアドレスを設定します。

   ADD IP INT=vlan-white IP=192.168.10.1 MASK=255.255.255.0 ↓
ADD IP INT=vlan-orange IP=192.168.20.1 MASK=255.255.255.0 ↓



4. DHCP/BOOTPリレーエージェント機能を有効にします。

   ENABLE BOOTP RELAY ↓


5. DHCP/BOOTPパケットの転送先を指定します。

   ADD BOOTP RELAY=192.168.10.5 ↓
