IPマルチキャスト/DVMRP

  - 基本設定

DVMRP（Distance Vector Multicast Routing Protocol）は、RPM（Reverse Path Multicasting）の技術を用いて、送信者（始点）をルートとするマルチキャスト配送木を動的に構築、最適化するマルチキャスト経路制御プロトコルです。RIPをもとにした経路情報交換メカニズムによって、マルチキャスト用の経路表を独自に管理します。



基本設定

表 1

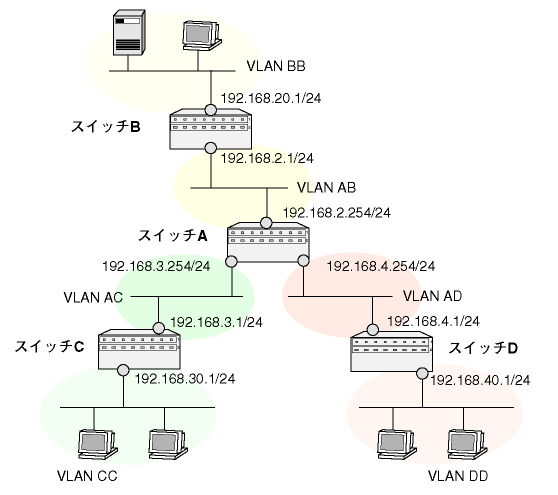

VLAN名	VID	ネットワークアドレス	所属スイッチポート
VLAN AB	2	192.168.2.0/24	スイッチA(1.1-1.16）、スイッチB（1.1）
VLAN AC	3	192.168.3.0/24	スイッチA(1.17-1.32）、スイッチC（1.1）
VLAN AD	4	192.168.4.0/24	スイッチA(1.33-1.48）、スイッチD（1.1）
VLAN BB	20	192.168.20.0/24	スイッチB(1.2-1.48）
VLAN CC	30	192.168.30.0/24	スイッチC(1.2-1.48）
VLAN DD	40	192.168.40.0/24	スイッチD(1.2-1.48）

1. VLANの設定を行います。

   CREATE VLAN=AB VID=2 ↓
CREATE VLAN=AC VID=3 ↓
CREATE VLAN=AD VID=4 ↓
ADD VLAN=AB PORT=1.1-1.16 ↓
ADD VLAN=AC PORT=1.17-1.32 ↓
ADD VLAN=AD PORT=1.33-1.48 ↓



2. IPモジュールを有効にします。

   ENABLE IP ↓


3. VLANインターフェースにIPアドレスを割り当てます。

   ADD IP INT=vlan-AB IP=192.168.2.254 MASK=255.255.255.0 ↓
ADD IP INT=vlan-AC IP=192.168.3.254 MASK=255.255.255.0 ↓
ADD IP INT=vlan-AD IP=192.168.4.254 MASK=255.255.255.0 ↓



4. 各VLANインターフェースでRIPを有効にします。

   ADD IP RIP INT=vlan-AB ↓
ADD IP RIP INT=vlan-AC ↓
ADD IP RIP INT=vlan-AD ↓



5. グループメンバー管理のためIGMPを有効にします。

   ENABLE IP IGMP ↓


6. 各VLANインターフェースでIGMPを有効にします。

   ENABLE IP IGMP INT=vlan-AB ↓
ENABLE IP IGMP INT=vlan-AC ↓
ENABLE IP IGMP INT=vlan-AD ↓



7. DVMRPを有効にします。

   ENABLE DVMRP ↓


8. 各VLANインターフェースでDVMRPを有効にします。

   ADD DVMRP INT=vlan-AB ↓
ADD DVMRP INT=vlan-AC ↓
ADD DVMRP INT=vlan-AD ↓


1. VLANの設定を行います。

   CREATE VLAN=AB VID=2 ↓
CREATE VLAN=BB VID=20 ↓
ADD VLAN=AB PORT=1.1 ↓
ADD VLAN=BB PORT=1.2-1.48 ↓



2. IPモジュールを有効にします。

   ENABLE IP ↓


3. VLANインターフェースにIPアドレスを割り当てます。

   ADD IP INT=vlan-AB IP=192.168.2.1 MASK=255.255.255.0 ↓
ADD IP INT=vlan-BB IP=192.168.20.1 MASK=255.255.255.0 ↓



4. 各VLANインターフェースでRIPを有効にします。

   ADD IP RIP INT=vlan-AB ↓
ADD IP RIP INT=vlan-BB ↓



5. グループメンバー管理のためIGMPを有効にします。

   ENABLE IP IGMP ↓


6. 各VLANインターフェースでIGMPを有効にします。

   ENABLE IP IGMP INT=vlan-AB ↓
ENABLE IP IGMP INT=vlan-BB ↓



7. DVMRPを有効にします。

   ENABLE DVMRP ↓


8. 各VLANインターフェースでDVMRPを有効にします。

   ADD DVMRP INT=vlan-AB ↓
ADD DVMRP INT=vlan-BB ↓
