[index] SwitchBlade x8100シリーズ コマンドリファレンス 5.4.3

IPルーティング / 経路制御（BGP）

Note - BGPを使用するにはフィーチャーライセンスが必要です。

名称	説明
スタブAS（Stub AS）	1つのASとだけ1点で接続しているAS。自AS宛てのトラフィックだけを受け入れる。
マルチホームAS（Multihomed AS）	1つのASと複数点で接続している、あるいは、複数のASと接続しているASのうち、自AS宛てのトラフィックだけを受け入れ、他AS宛てのトラフィックは通過させないもの
トランジットAS（Transit AS）	複数のASと接続しており、自AS宛てのトラフィックだけでなく、他AS宛てのトラフィックも（ポリシーに応じて）通過を許可するAS

• ローカルトラフィック：始点か終点のどちらかが自AS内のアドレスであるトラフィック。すなわち、自AS宛てのトラフィックや自ASから他ASに向けて送られるトラフィック。

• トランジットトラフィック：始点と終点の両方が他ASのアドレスであるトラフィック。すなわち、自ASを単なる通過点とするトラフィック。


• トランジット：他AS宛てトラフィックが自ASを通過することを許可する。

• 非トランジット：他AS宛てトラフィックが自ASを通過することを許可しない（自AS宛てのトラフィックしか受け取らない）。


172.16.10.0/24
172.16.10.0/255.255.255.0


タイプ	メッセージ名	説明
1	OPEN	BGPセッションを開始するためのメッセージ。ルーター間にTCPコネクションが確立した直後に送られる。各ルーターの所属ASを通知しあったり、タイマー値のネゴシエーションを行ったりする
2	UPDATE	経路情報の通知に使うメッセージ。新規プレフィックスの通知や無効になったプレフィックスの取り消し依頼などを相手に通知する
3	NOTIFICATION	プロトコル上のエラーを相手に通知するためのメッセージ。BGPセッションの終了通知にも使われる
4	KEEPALIVE	BGPセッションが有効であることを確認するためのメッセージ。定期的に送信される
5	ROUTE-REFRESH	BGPピアに対し、すべての経路情報を送信しなおすよう要求するためのメッセージ（RFC2918による拡張）

タイプ	属性名	種類	説明
1	ORIGIN	well-known mandatory	プレフィックスがどのようにしてBGPに取り込まれたかを示す

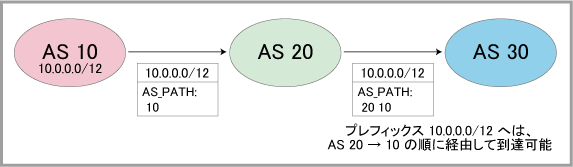

2	AS_PATH	well-known mandatory	プレフィックスがどのような経路をたどって通知されてきたかを示す
3	NEXT_HOP	well-known mandatory	プレフィックス宛トラフィックのネクストホップアドレスを示す

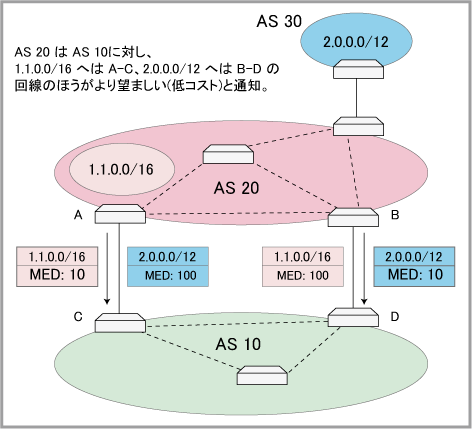

4	MULTI_EXIT_DISC	optional non-transitive	隣接ASと複数点で接続している場合に、特定プレフィックス宛トラフィックのNEXTHOPとしてどちらが適切であるかを（隣接ASに対して）示す一種のメトリック（コスト）。小さいほどコストが低い（優先度が高い）

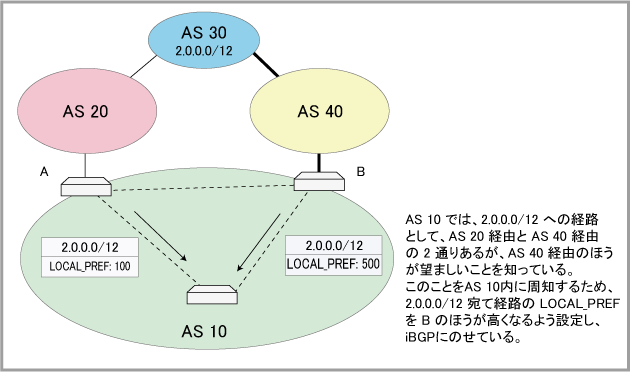

5	LOCAL_PREF	well-known discretionary	AS内における（iBGP）経路選択のための優先度。大きいほど優先度が高い

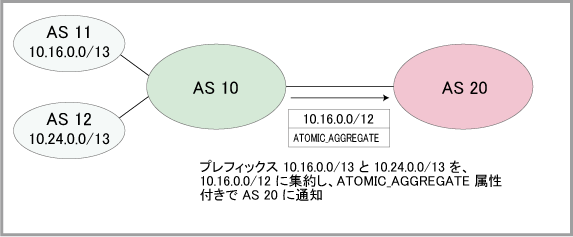

6	ATOMIC_AGGREGATE	well-known discretionary	プレフィックスが集約されたものであることを示す
7	AGGREGATOR	optional transitive	プレフィックスを集約したASおよびBGPスピーカーのBGP識別子を示す
8	COMMUNITIES	optional transitive	コミュニティーを示す（RFC1997による拡張属性）
9	ORIGINATOR_ID	optional non-transitive	該当経路を最初に学習したiBGPピアのBGP識別子（ルーターID）を示す。ルートリフレクション使用時に経路情報のループを防ぐために使われる（RFC2796による拡張属性）
10	CLUSTER_LIST	optional non-transitive	AS内における該当経路のリフレクトパスを示す。ルートリフレクターは、経路を再通知（リフレクト）するときに自身のクラスターID（CLUSTER_ID）を本属性に付加する。ルートリフレクション使用時に経路情報のループを防ぐために使われる（RFC2796による拡張属性）

• NO_EXPORT（0xFFFFFF01）：NO_EXPORTコミュニティーに属する経路情報を受け取った場合、その経路を他のAS（正確にはASコンフェデレーション）に再通知してはならない。

• NO_ADVERTISE（0xFFFFFF02）：NO_ADVERTISEコミュニティーに属する経路情報を受け取った場合、その経路を他のBGPスピーカーに再通知してはならない。

• NO_EXPORT_SUBCONFED（0xFFFFFF03）：NO_EXPORT_SUBCONFEDコミュニティーに属する経路情報を受け取った場合、その経路を他のAS（同一ASコンフェデレーション内の他のメンバーASも含む）に再通知してはならない。


1. BGPルーティングプロセスの設定を行うため、router bgpコマンドを実行してBGPモードに移行します。このとき、自AS番号を指定します。


   awplus(config)# router bgp 65010 ↓



2. 自身のBGP識別子（ルーターID）を設定します。


   awplus(config-router)# bgp router-id 10.10.10.1 ↓



3. 自らが提供する経路情報を設定します。たとえばインターフェース直結経路と静的経路をBGPで通知したいときはredistributeコマンドを使って次のようにします。


   awplus(config-router)# redistribute connected ↓ awplus(config-router)# redistribute static ↓


   なお、通知するプレフィックスを明示的に指定したいときは、networkコマンドで該当プレフィックスを指定します。


   awplus(config-router)# network 192.168.10.0/24 ↓



4. 接続相手のBGPスピーカー（BGPピア）を指定します。相手のIPアドレスと相手の所属AS番号を指定してください。remote-asパラメーターに指定した番号が自ASと同じならiBGPピア、違うならeBGPピアとなります。


   awplus(config-router)# neighbor 10.10.10.5 remote-as 65050 ↓

awplus(config)# router bgp 65010 ↓

• ルーターIDを明示的に指定するには、BGPモードのbgp router-idコマンドを使います。このコマンドが実行されている場合は、このコマンドで指定した値がルーターIDとして使われます。


  awplus(config-router)# bgp router-id 10.10.10.1 ↓



• bgp router-idコマンドでBGPルーティングプロセスのルーターIDが設定されていない場合、ループバックインターフェース（lo）にIPアドレスが設定されていれば、その値がルーターIDとして使われます。


  awplus(config)# interface lo ↓ awplus(config-if)# ip address 10.10.10.1/32 ↓



• 上記の方法でルーターIDが指定されていない場合は、インターフェースに設定されたIPアドレスの中でもっとも大きなものがBGP識別子（ルーターID）として使われます。


awplus(config-router)# redistribute connected ↓ awplus(config-router)# redistribute static route-map imp_static ↓

awplus(config-router)# network 172.16.10.0/24 ↓ awplus(config-router)# network 172.16.20.0/24 ↓

awplus(config-router)# aggregate-address 172.16.0.0/16 summary-only ↓

awplus(config-router)# neighbor 10.10.10.5 remote-as 65050 ↓

awplus(config-router)# neighbor 10.10.10.5 shutdown ↓ awplus(config-router)# no neighbor 10.10.10.5 shutdown ↓

awplus(config-router)# neighbor 10.10.10.5 distribute-list AS65050_in ↓

awplus# clear ip bgp 10.10.10.5 soft ↓

Note - softオプションを付けずに実行すると、BGPセッションがいったん切断されるのでご注意ください（ハードリセット）。softオプションを付けた場合は、BGPセッションを保持したまま経路情報を更新します。詳しくはclear ip bgpコマンドの説明をご覧ください。

1. NEXT_HOP属性のIPアドレスが到達可能な経路だけを選択
   到達できないネクストホップを持つ経路は無効として無視される。ネクストホップの到達可能性はshow ip bgp scanコマンドで確認できる。


2. 内部的なウェイト（重み付け）の大きい経路を優先
   ウェイトは1台のルーター内でのみ意味を持つ内部的な属性値で、neighbor weightコマンドやルートマップのset weightコマンドで任意の値を設定できる。


3. LOCAL_PREF属性の大きい経路を優先


4. AS_PATH属性の短い経路を優先
   ただし、bgp bestpath as-path ignoreコマンドを実行している場合は、AS_PATH属性の比較を行わず、次のステップに進む。


5. ORIGIN属性。次の順序で優先
   (1) IGP
   (2) EGP
   (3) INCOMPLETE


6. MULTI_EXIT_DISC（MED）属性の小さい経路を優先
   初期設定では同一ASから学習した経路間の比較にのみMED属性を使うが、bgp always-compare-medコマンドを実行している場合は、異なるASから学習した経路間の比較にもMED属性を使う。
   また、初期設定ではMED属性が付加されていない経路のMED値を0（優先度最高）と見なすが、bgp bestpath medコマンドでmissing-as-worstオプションを指定している場合は、MED値無限大（優先度最低）と見なす。


7. iBGPピアから学習した経路よりもeBGPピアから学習した経路を優先


8. NEXT_HOP属性のIPアドレスへのコストが小さい経路を優先
   ネクストホップへのコストはshow ip bgp scanコマンドで確認できる。


9. 先に学習した経路（学習してからの経過時間の長い経路）を優先
   ただし、bgp bestpath compare-routeridコマンドを実行している場合は、学習してからの経過時間ではなく、学習元BGPピアのルーターIDが小さい経路を優先する


10. 学習元BGPピアのIPアドレス（BGPセッションで使用しているアドレス）が小さい経路を優先

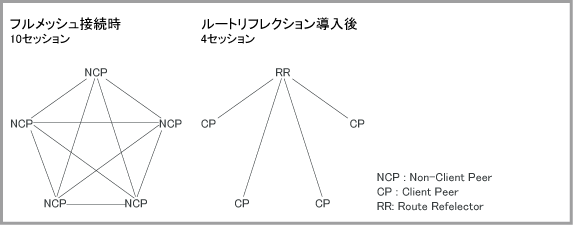

nSess = N × (N - 1) ÷ 2

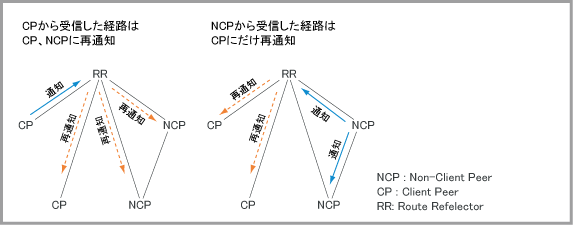

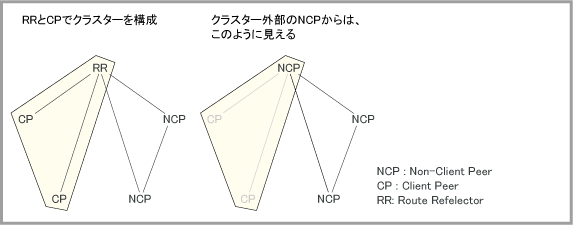

• クライアントピア（CP）: RRに依存しており、RR経由で経路情報の送受信を行っているiBGPピア。RRは、CPから受信した経路を他のCPおよびNCPに再通知（リフレクト）します。


• ノンクライアントピア（NCP）: RRに依存していない通常のiBGPピア。RRは、NCPから受信した経路をCPにだけ再通知（リフレクト）します。


• ピアがCPのときは、neighbor route-reflector-clientコマンドを実行して、該当ピアに対するRRとして動作するよう設定します。


  awplus(config)# router bgp 65010 ↓ awplus(config-router)# neighbor 10.10.10.5 remote-as 65010 ↓ awplus(config-router)# neighbor 10.10.10.5 route-reflector-client ↓



• ピアがNCPのときは、通常のiBGPピアと同じなので特別な設定はありません。


  awplus(config)# router bgp 65010 ↓ awplus(config-router)# neighbor 10.10.10.7 remote-as 65010 ↓

Note - ルートリフレクションに対応している必要があるのはRRだけです。RR以外のCP、NCPは通常のiBGPの動作をするだけなので、RRをピアとして指定するときにも特殊な設定は必要ありません。また、CP、NCPは、ルートリフレクションに対応していない機器でもかまいません。

Note - neighbor route-reflector-clientコマンドはiBGPピアに対してのみ有効です。eBGPピアに対して実行した場合はエラーになります。

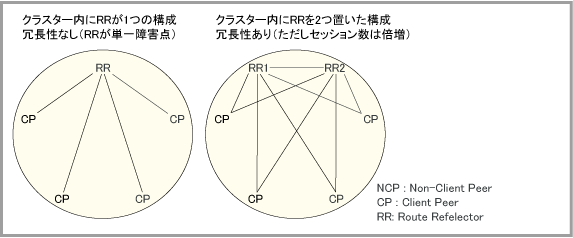

RR1(config-router)# bgp cluster-id 10.10.10.1 ↓

RR2(config-router)# bgp cluster-id 10.10.10.1 ↓

awplus> show ip bgp neighbors 10.10.10.5 ↓ BGP neighbor is 10.10.10.5, remote AS 65010, local AS 65010, internal link BGP version 4, remote router ID 10.10.10.5 BGP state = Established, up for 00:02:48 Last read 00:02:48, hold time is 180, keepalive interval is 60 seconds Neighbor capabilities: Route refresh: advertised and received (old and new) Address family IPv4 Unicast: advertised and received Received 13 messages, 0 notifications, 0 in queue Sent 16 messages, 3 notifications, 0 in queue Route refresh request: received 0, sent 2 Minimum time between advertisement runs is 5 seconds For address family: IPv4 Unicast BGP table version 6, neighbor version 6 Index 1, Offset 0, Mask 0x2 Route-Reflector Client Community attribute sent to this neighbor (both) 1 accepted prefixes 10 announced prefixes ...

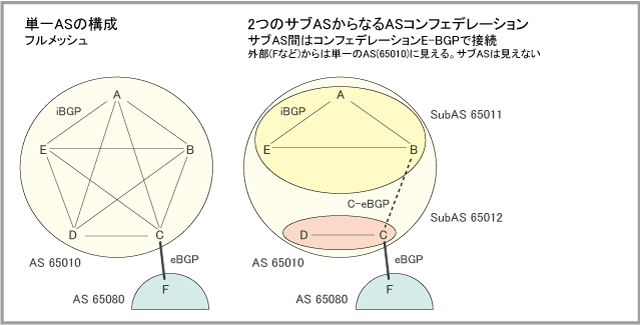

Note - ASコンフェデレーションを使用する場合は、コンフェデレーション内のすべてのBGPスピーカーにASコンフェデレーションの設定をする必要があります。

• サブASの番号を自AS番号として設定する（router bgpコマンド）。


  awplus(config)# router bgp 65012 ↓ awplus(config-router)#



• ASコンフェデレーションの番号を指定する（bgp confederation identifierコマンド）。


  awplus(config-router)# bgp confederation identifier 65010 ↓



• ピアを設定するときは次のようにする（neighbor remote-asコマンド）。


  • ASコンフェデレーション内のピアを指定するときは、remote-asパラメーターにピアのサブAS番号を指定する。

    サブAS番号が同じピアは、iBGPピアとなる。


    awplus(config-router)# neighbor 10.10.10.2 remote-as 65012 ↓


    サブAS番号が異なるピアを指定する場合は、neighbor remote-asコマンドの前に、bgp confederation peersコマンドを実行して、ピアのサブAS番号を指定する。このようにして設定したピアは、コンフェデレーションeBGPピア（C-eBGPピア）となる。


    awplus(config-router)# bgp confederation peers 65011 ↓ awplus(config-router)# neighbor 10.10.10.1 remote-as 65011 ↓



  • ASコンフェデレーション外部のピアを指定するときは、remote-asパラメーターにピアのAS番号を指定する。このピアは、eBGPピアとなる。


    awplus(config-router)# neighbor 10.10.10.8 remote-as 65080 ↓

• iBGPピアの場合は「internal link」と表示される。「remote AS」にはiBGPピアの所属するサブAS番号、「local AS」には自分の所属するサブAS番号が表示される。


  awplus> show ip bgp neighbors 10.10.10.2 ↓ BGP neighbor is 10.10.10.9, remote AS 65012, local AS 65012, internal link BGP version 4, remote router ID 10.10.10.2 BGP state = Established, up for 00:48:23 ...



• コンフェデレーションeBGPピア（C-eBGPピア）の場合は「external link」と表示され、少し下のほうに「Neighbor under common administration」という一行が表示される。「remote AS」にはC-eBGPピアの所属するサブAS番号、「local AS」には自分の所属するサブAS番号が表示される。


  awplus> show ip bgp neighbors 10.10.10.1 ↓ BGP neighbor is 10.10.10.1, remote AS 65011, local AS 65012, external link BGP version 4, remote router ID 10.10.10.1 Neighbor under common administration BGP state = Established, up for 00:45:57 ...



• コンフェデレーション外部の通常のeBGPピアの場合は「external link」と表示される（「Neighbor under common administration」という一行は表示されない）。「remote AS」にはeBGPピアの所属するAS番号、「local AS」には自分の所属するコンフェデレーションAS番号が表示される。


  awplus> show ip bgp neighbors 10.10.10.8 ↓ BGP neighbor is 10.10.10.8, remote AS 65080, local AS 65010, external link BGP version 4, remote router ID 10.10.10.8 BGP state = Established, up for 00:28:07 ...

awplus> show ip bgp regexp .+ ↓ BGP table version is 67, local router ID is 10.10.10.5 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, S Stale Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path *> 172.16.0.0 10.10.10.1 0 100 0 (65011) ? *> 172.22.0.0 10.10.10.1 0 100 0 (65011 65013) i *> 172.23.0.0 10.10.10.8 0 0 65080 i *> 172.24.0.0 10.10.10.8 0 0 65080 65090 i Total number of prefixes 4

awplus(config)# router bgp 1 ↓
awplus(config-router)# neighbor 10.10.10.10 password 3 manager ↓


awplus(config-router)# neighbor 10.10.10.8 remote-as 12345 ↓ awplus(config-router)# neighbor 10.10.10.8 remove-private-as ↓

Note - neighbor remove-private-asコマンドはeBGPピアに対してのみ有効です。iBGPピアに対して実行した場合はエラーになります。

awplus> show ip bgp neighbors 10.10.10.8 ↓

1. ピアグループを作成します。これには、neighbor peer-group(create)コマンドを使います。このコマンドではピアグループに識別子となる名前を付けます。ここでは例として、いくつかのiBGPピアをまとめるピアグループ「INT」を作成します。


   awplus(config-router)# neighbor INT peer-group ↓



2. ピアグループを作成したら、次にピアグループの所属ASを指定します。これには、neighbor remote-asコマンドを使います。単一ピアの設定を行うときは、ピアのIPアドレスを指定しますが、ピアグループの設定を行うときはピアグループの名前を指定します。


   awplus(config-router)# neighbor INT remote-as 65010 ↓



3. 続いて、ピアグループ所属のBGPピアに適用したい設定をneighbor xxxxコマンドで行います。これらのコマンドでも、ピアのIPアドレスではなくピアグループの名前を指定します。


   awplus(config-router)# neighbor INT update-source lo ↓ awplus(config-router)# neighbor INT route-map INT_in in ↓ awplus(config-router)# neighbor INT route-map INT_out out ↓



4. 最後に、ピアグループに所属させたいBGPピアのIPアドレスを指定します。これにはneighbor peer-group(add)コマンドを使います。


   awplus(config-router)# neighbor 10.0.0.5 peer-group INT ↓ awplus(config-router)# neighbor 10.0.0.7 peer-group INT ↓ awplus(config-router)# neighbor 10.0.0.8 peer-group INT ↓

awplus(config-router)# no neighbor 10.0.0.8 peer-group INT ↓

awplus> show ip bgp neighbors 10.0.0.5 ↓ BGP neighbor is 10.0.0.5, remote AS 65010, local AS 65010, internal link Member of peer-group INT for session parameters BGP version 4, remote router ID 10.0.0.5 BGP state = Established, up for 00:03:01 Last read 00:03:01, hold time is 180, keepalive interval is 60 seconds Neighbor capabilities: Route refresh: advertised and received (old and new) Address family IPv4 Unicast: advertised and received Received 7 messages, 0 notifications, 0 in queue Sent 8 messages, 0 notifications, 0 in queue Route refresh request: received 0, sent 0 Minimum time between advertisement runs is 5 seconds Update source is lo For address family: IPv4 Unicast BGP table version 5, neighbor version 5 Index 1, Offset 0, Mask 0x2 INT peer-group member ...

1. neighbor capability graceful-restartコマンドを使用し、隣接ピアにBGPグレースフルリスタート機能が有効である旨を通知する設定を行います。



   awplus(config-router)# neighbor 10.10.10.8 capability graceful-restart ↓



2. bgp graceful-restartコマンドを使用し、BGPグレースフルリスタート機能を有効にします。



   awplus(config-router)# bgp graceful-restart ↓

1. neighbor capability graceful-restartコマンドを使用し、隣接ピアにBGPグレースフルリスタート機能が有効である旨を通知する設定を行います。



   awplus(config-router)# neighbor 10.10.10.8 capability graceful-restart ↓



2. bgp graceful-restart graceful-resetコマンドを使用し、隣接ピア再起動時に経路情報を保持する設定を行います。



   awplus(config-router)# bgp graceful-restart ↓ awplus(config-router)# bgp graceful-restart graceful-reset ↓

awplus# restart bgp graceful ↓

awplus(config)# bgp nexthop-trigger enable ↓

awplus(config-router)# bgp memory maxallocation 30 ↓

awplus> show bgp memory maxallocation ↓ BGP maximum RAM allocation is 30%

awplus# show running-config bgp ↓

awplus# show running-config access-list ↓ awplus# show running-config prefix-list ↓ awplus# show running-config as-path access-list ↓ awplus# show running-config community-list ↓ awplus# show running-config route-map ↓

awplus> show ip bgp neighbors ↓ awplus> show ip bgp summary ↓

awplus> show ip bgp ↓

awplus> show ip route database ↓

awplus> show ip route ↓
