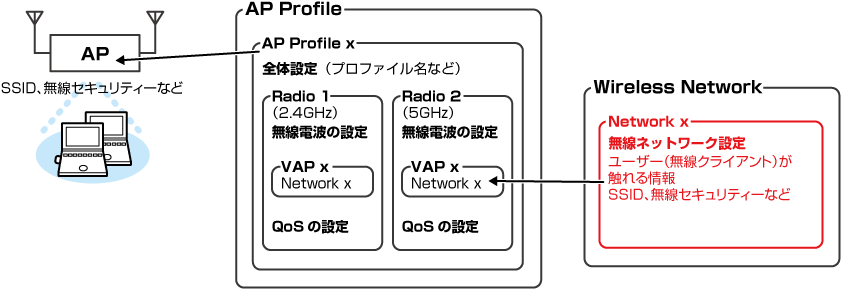

ワイヤレスマネージャー / 無線ネットワーク

• SSID

• SSIDに関連づけるVLAN ID

• SSIDを隠蔽するか否か

• MAC認証（MACアドレスフィルタリング）を行うか否か

• ARPブロードキャストの抑制をするか否か

• 無線セキュリティー（暗号方式、キーなど）

• 無線ネットワークにおけるRADIUSサーバーの指定

• RADIUSアカウンティングを有効にするか否か


1. 無線ネットワークの番号を指定してnetworkコマンドを実行します。
   無線ネットワーク「1」〜「16」は、初期設定として存在します。1〜16を指定すると、これらの無線ネットワークの変更となります。
   「17」以上を使用すると、新規無線ネットワークを新作成します。
   コマンドの実行で、この無線ネットワークの各種パラメーターを設定するための無線ネットワークモードに移動します。


   awplus(config-wireless)# network 17 ↓ awplus(config-wireless-network)#



2. ssidコマンドで無線ネットワークのSSIDを設定します。


   awplus(config-wireless-network)# ssid "Teacher" ↓



3. vlanコマンドで無線ネットワークに関連づけるVLAN IDを設定します。


   awplus(config-wireless-network)# vlan 10 ↓



4. security modeコマンドで、セキュリティー方式を設定します。


   awplus(config-wireless-network)# security mode wpa-personal ↓



5. 使用するセキュリティー方式に関連する項目を設定します。使用するセキュリティー方式によって設定に使用するコマンドが変わります。


   awplus(config-wireless-network)# wpa versions wpa2 ↓ awplus(config-wireless-network)# wpa ciphers ccmp ↓ awplus(config-wireless-network)# wpa key secret_Teacher ↓ awplus(config-wireless-network)# exit ↓ awplus(config-wireless)#

awplus(config-wireless-network)# hide-ssid ↓

Note - 「ワイヤレスマネージャー」の「RADIUS設定」を参照してください。

機能	初期値	コマンド
無線ネットワークモードへの移動（無線ネットワークの新規作成）		network
SSIDの変更	Guest Networkまたは Managed SSID 2〜255	ssid
SSIDに関連づけるVLAN ID	1	vlan
セキュリティー方式の指定	セキュリティーなし	security mode
SSIDの非公開（隠蔽）	公開	hide-ssid
MAC認証（MACアドレスフィルタリング）の有効化 使用するデータベースの指定	無効	mac authentication
ARPブロードキャストの抑制機能の有効化	無効	arp-suppression
指定した無線ネットワーク設定の全設定項目を初期値に戻す		clear
無線ネットワークの設定内容の表示		show wireless network

• none（セキュリティーなし）、初期設定

• static-wep（スタティックWEP）

• wep-dot1x（ダイナミックWEP）、RADIUSサーバーが必要

• wpa-personal（WPA Personal）

• wpa-enterprise（WPA Enterprise）、RADIUSサーバーが必要


1. セキュリティー方式をスタティックWEPに設定します（security mode）。


   awplus(config-wireless)# network 20 ↓ awplus(config-wireless-network)# security mode static-wep ↓

2. wep keyコマンドでWEPキーを設定します。


   awplus(config-wireless-network)# wep key 1 0123456789abcdef0123456789 ↓

機能	初期値	コマンド
WEP認証タイプの指定	open-system	wep authentication
WEPキー	未設定	wep key
WEPキーの長さ	128ビット	wep key length
キー値の入力形式	hex	wep key type
実際に使用するキーの番号の指定	1	wep tx-key

1. セキュリティー方式をダイナミックWEPに設定します（security mode）。


   awplus(config-wireless)# network 20 ↓ awplus(config-wireless-network)# security mode wep-dot1x ↓



2. RADIUSサーバーに関する設定を行います。


   Note - 「ワイヤレスマネージャー」の「RADIUS設定」を参照してください。

機能	初期値	コマンド
RADIUS認証サーバーの指定	未設定	radius group-name auth
RADIUSアカウンティングの有効化	無効	radius accounting
RADIUSアカウンティングサーバーの指定	未設定	radius group-name acct
接続している無線クライアントに送信するブロードキャストキーの更新間隔	更新しない	dot1x bcast-key-refresh-rate
各無線クライアントに送信するユニキャストセッションキーの更新間隔（無線クライアントの再認証間隔）	更新しない	dot1x session-key-refresh-rate

1. セキュリティー方式をWPA Personalに設定します（security mode）。


   awplus(config-wireless)# network 20 ↓ awplus(config-wireless-network)# security mode wpa-personal ↓

2. wpa keyコマンドで、事前共有キーを設定します。


   awplus(config-wireless-network)# wpa key wpa-secret-keyword ↓

機能	初期値	コマンド
事前共有キー（PSK）の設定	未設定	wpa key
WPAバージョン	WPA/WPA2の両方	wpa versions
暗号プロトコルの指定	CCMP（AES）とTKIPの両方	wpa ciphers
接続している無線クライアントに送信するブロードキャストキーの更新間隔	更新しない	dot1x bcast-key-refresh-rate

1. セキュリティー方式をWPA Enterpriseに設定します（security mode）。


   awplus(config-wireless)# network 20 ↓ awplus(config-wireless-network)# security mode wpa-enterprise ↓



2. RADIUSサーバーに関する設定を行います。


   Note - 「ワイヤレスマネージャー」の「RADIUS設定」を参照してください。

機能	初期値	コマンド
WPAバージョン	WPA/WPA2の両方	wpa versions
暗号プロトコルの指定	CCMP（AES）とTKIPの両方	wpa ciphers
RADIUS認証サーバーの指定	未設定	radius group-name auth
RADIUSアカウンティングの有効化	無効	radius accounting
RADIUSアカウンティングサーバーの指定	未設定	radius group-name acct
接続している無線クライアントに送信するブロードキャストキーの更新間隔	更新しない	dot1x bcast-key-refresh-rate
各無線クライアントに送信するユニキャストセッションキーの更新間隔（無線クライアントの再認証間隔）	更新しない	dot1x session-key-refresh-rate
アクセスポイントがPMKキャッシュを保持する時間の変更	720分	wpa2 key-caching holdtime
ローミング時における事前認証情報の中継機能の有効化	有効	wpa2 pre-authentication
アクセスポイントが同時進行できる事前認証の最大数の設定	無制限	wpa2 pre-authentication limit
