IPマルチキャスト / IGMP Snooping

  - 基本設定
IGMP Snoopingは、VLAN環境において不要なマルチキャストトラフィックをフィルタリングする機能です（IGMPv1/v2/v3対応）。

IGMP Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されます。すなわち、VLAN内にグループメンバーが1台でもいると、同一VLAN内のすべてのポートにパケットが転送されてしまいます。

IGMP Snoopingを有効にすると、本製品は各ポートで交換されるIGMPメッセージ（Membership Report、Query、Leave）を監視して、メンバーの存在するポートにだけ該当グループのトラフィックを配送するようになります。

Note - マルチキャストトラフィックに対するグループメンバーが存在しない場合、このマルチキャストトラフィックがすべてのポートにフラッディングされます。

Note - IGMP Snoopingを有効にし、Querierなしで動作している場合、ルーターポートをスタティックで登録すると、IGMPv2、IGMPv3のDONE、LEAVE GROUPが認識されません。Multicast HostからIGMPv2のDONE、IGMPv3のLEAVE GROUPなどを受信しても正しく認識せず、エントリーのタイマーが0になるまで送信されます。

基本設定

 ■ IGMP Snoopingは、初期状態で有効になっています。

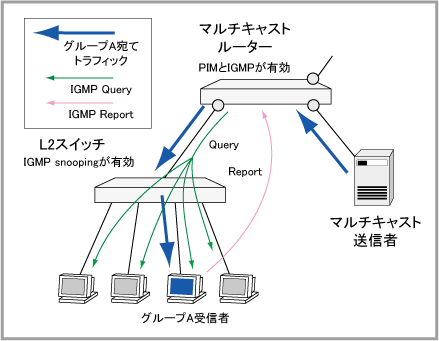

IGMP Snoopingはレイヤー2の機能であるため、本製品をレイヤー2スイッチとして使用する場合でも利用できます。次図のように、上位にマルチキャスト対応のIPルーターが存在する場合、特別な設定をすることなくIGMP Snoopingを利用できます。


ただし、初期設定ではReport抑制機能が有効化されているため、図の「グループA受信者」から送信されたReportメッセージはそのままマルチキャストルーターに転送されるのではなく、本製品が自身のIPアドレスでReportメッセージを作成し、マルチキャストルーターに代理送信する形となります。このとき、本製品はReportメッセージやLeave Groupメッセージをまとめることで、ルーターポートに無駄なIGMPメッセージを出さないようにします。


■ IGMP Snoopingを無効にするには、グローバルコンフィグモードのip igmp snoopingコマンドをno形式で実行します。再度有効にするには、同コマンドを通常形式で実行してください。

awplus(config)# no ip igmp snooping ↓


■ 特定のインターフェースでIGMP Snoopingを無効にするには、該当インターフェースのインターフェースモードに移動し、ip igmp snoopingコマンドをno形式で実行してください。

awplus(config)# interface vlan10 ↓
awplus(config-if)# no ip igmp snooping ↓


■ IGMP Snoopingの状態はshow ip igmp interfaceコマンドで確認できます。
