IPマルチキャスト / IGMP Snooping

  - 基本設定
IGMP Snoopingは、VLAN環境において不要なマルチキャストトラフィックをフィルタリングする機能です（IGMPv1/v2/v3対応）。

IGMP Snoopingを使わない場合、マルチキャストパケットはサブネット（VLAN）単位で配送されます。すなわち、VLAN内にグループメンバーが1台でもいると、同一VLAN内のすべてのポートにパケットが転送されてしまいます。

IGMP Snoopingを有効にすると、本製品は各ポートで交換されるIGMPメッセージ（Membership Report、Query、Leave）を監視して、メンバーの存在するポートにだけ該当グループのトラフィックを配送するようになります。

Note - グループメンバーが存在しないマルチキャストトラフィックは同一VLAN内のすべてのポートに転送されます。

基本設定

 ■ IGMP Snoopingは、初期状態で有効になっています。

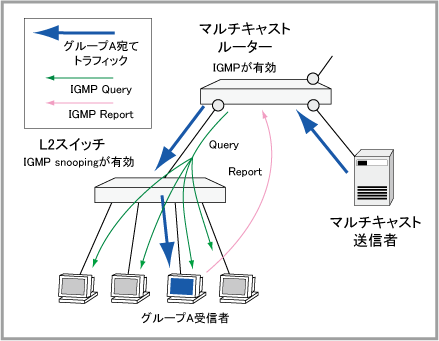

IGMP Snoopingは、次図のように、上位にマルチキャスト対応のIPルーターが存在する場合、特別な設定をすることなく利用できます。


ただし、初期設定ではReport抑制機能が有効化されているため、図の「グループA受信者」から送信されたReportメッセージはそのままマルチキャストルーターに転送されるのではなく、本製品が自身のIPアドレスでReportメッセージを作成し、マルチキャストルーターに代理送信する形となります。このとき、本製品はReportメッセージやLeave Groupメッセージをまとめることで、ルーターポートに無駄なIGMPメッセージを出さないようにします。


■ IGMP Snoopingを無効にするには、グローバルコンフィグモードのip igmp snoopingコマンドをno形式で実行します。再度有効にするには、同コマンドを通常形式で実行してください。

awplus(config)# no ip igmp snooping ↓


■ 特定のインターフェースでIGMP Snoopingを無効にするには、該当インターフェースのインターフェースモードに移動し、ip igmp snoopingコマンドをno形式で実行してください。

awplus(config)# interface vlan10 ↓
awplus(config-if)# no ip igmp snooping ↓


■ IGMP Snoopingの状態はshow ip igmp interfaceコマンドで確認できます。

■ IGMP/IGMP Snoopingで以下の範囲のIPアドレスは、予約されたマルチキャストMACアドレスにマッピングされるため、グループアドレスとして利用できません。

表 1：マルチキャスト用IPアドレスとMACアドレスの対応表
IPアドレス
MACアドレス
224.0.0.0/24 01-00-5E-00-00-xx
224.128.0.0/24 01-00-5E-00-00-xx
225.0.0.0/24 01-00-5E-00-00-xx
225.128.0.0/24 01-00-5E-00-00-xx
226.0.0.0/24 01-00-5E-00-00-xx
226.128.0.0/24 01-00-5E-00-00-xx
227.0.0.0/24 01-00-5E-00-00-xx
227.128.0.0/24 01-00-5E-00-00-xx
228.0.0.0/24 01-00-5E-00-00-xx
228.128.0.0/24 01-00-5E-00-00-xx
229.0.0.0/24 01-00-5E-00-00-xx
229.128.0.0/24 01-00-5E-00-00-xx
230.0.0.0/24 01-00-5E-00-00-xx
230.128.0.0/24 01-00-5E-00-00-xx
231.0.0.0/24 01-00-5E-00-00-xx
231.128.0.0/24 01-00-5E-00-00-xx
232.0.0.0/24 01-00-5E-00-00-xx
232.128.0.0/24 01-00-5E-00-00-xx
233.0.0.0/24 01-00-5E-00-00-xx
233.128.0.0/24 01-00-5E-00-00-xx
234.0.0.0/24 01-00-5E-00-00-xx
234.128.0.0/24 01-00-5E-00-00-xx
235.0.0.0/24 01-00-5E-00-00-xx
235.128.0.0/24 01-00-5E-00-00-xx
236.0.0.0/24 01-00-5E-00-00-xx
236.128.0.0/24 01-00-5E-00-00-xx
237.0.0.0/24 01-00-5E-00-00-xx
237.128.0.0/24 01-00-5E-00-00-xx
238.0.0.0/24 01-00-5E-00-00-xx
238.128.0.0/24 01-00-5E-00-00-xx
239.0.0.0/24 01-00-5E-00-00-xx
239.128.0.0/24 01-00-5E-00-00-xx


また、同一セグメント（VLAN）内では下位23ビットが異なるマルチキャストグループ（IP）アドレスを使用してください。
たとえば、229.10.10.10（MACアドレス：01-00-5E-0A-0A-0A）と230.74.10.10（MACアドレス：01-00-5E-4A-0A-0A）は同一セグメント内で利用できますが、229.10.10.10（MACアドレス：01-00-5E-0A-0A-0A）と229.138.10.10（MACアドレス：01-00-5E-0A-0A-0A）は下位23ビットが等しく、同じMACアドレスにマッピングされるため、同一セグメント内では利用できません。
