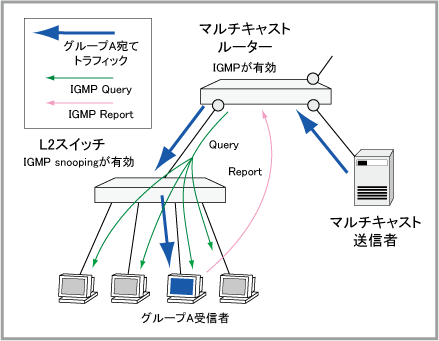

IPマルチキャスト / IGMP Snooping

Note

L2環境でマルチキャスト通信を行っている場合、最初のホストがグループに参加するときと、最後のホストがグループを脱退するときに、該当グループのIPマルチキャストパケットが一瞬フラッディングされます。これを防ぐにはplatform stop-unreg-mc-floodingコマンドを有効にしてください。

Note

VLAN IDのみ異なる、未登録のIPマルチキャストトラフィックをタグ付きポートで受信すると、該当マルチキャストトラフィックは、登録済みのVLANを除く他のすべてのVLANでフラッディングされます。ただし、各VLANで該当マルチキャストグループのメンバーが登録されると、IGMP Snoopingが正常に動作するようになり、フラッディングは行われなくなります。

Note

マルチキャストグループ数が最大まで登録されるような環境においては、ルーターポートをあらかじめ登録してください。

Note

マルチキャスト通信を行う場合はIGMP Snoopingを無効にしないでください。無効の状態でマルチキャスト通信を行うと、マルチキャストデータがすべてCPUに転送されるため、CPU負荷の上昇につながり、CPUがパケットを転送する機能に影響を与える可能性があります。

基本設定

• Report抑制機能有効時、該当VLANインターフェースにIPアドレスが設定されていないと、代理送信するIGMPパケットの始点IPアドレスが0.0.0.0になります。代理送信するIGMPパケットの始点アドレスを0.0.0.0以外のアドレスにするには、該当VLANインターフェースに適切なIPアドレスを設定してください。これには、ip addressコマンドを使います。


  awplus(config)# interface vlan1 ↓
  awplus(config-if)# ip address 192.168.10.254/24 ↓




• 代理送信するIGMPパケットの形式（バージョン）は、ip igmp versionコマンドで調整できます。同コマンドの初期値はバージョン3ですが、この場合ルーターポートに接続されている上位ルーター（Querier）からバージョン3のIGMPパケットを受信したときはバージョン3で応答し、バージョン2のIGMPパケットを受信したときはバージョン2で応答します。同コマンドでバージョン2に設定した場合は、上位ルーターからバージョン3のIGMPパケットを受信しても、バージョン2で応答するようになります。


  awplus(config)# interface vlan1 ↓
  awplus(config-if)# ip igmp version 2 ↓




• 初期設定で有効になっているReport抑制機能は、ホストを接続する末端スイッチ用です。直接ホストを接続しないスイッチでは、Report抑制機能を無効化してください。これには、ip igmp snooping report-suppressionコマンドをno形式で実行します。
  これにより、本製品によるIGMPパケットの代理送信が停止され、IGMPメッセージが通常どおり転送されるようになります。


  awplus(config)# interface vlan1 ↓
  awplus(config-if)# no ip igmp snooping report-suppression ↓


1. Report抑制機能では、Leaveメッセージを受信しても、他ポートに同一グループのメンバーが存在する場合はルーターポートからLeaveメッセージを送信しません。


2. IGMP Snooping機能では、Leaveメッセージの受信後すぐにメンバーリストからポートを削除するのではなく、Leaveメッセージを受信したQuerierが送信するGroup-specific Queryに応答がないポートのみメンバーリストから削除します。
   したがって、仕様(1)によりルーターポートからLeaveメッセージが送信されない場合、QuerierはLeaveメッセージを受信しないためGroup-specific Queryを送信せず、結果としてLeaveメッセージの受信ポートがメンバーリストから削除されません。


awplus(config)# no ip igmp snooping ↓

Note

IGMP Snoopingをいったん無効にし、再度有効にする場合は、システムを再起動してください。

awplus(config)# interface vlan10 ↓
awplus(config-if)# no ip igmp snooping ↓

Note

グローバルコンフィグモードのip igmp snoopingコマンド、インターフェースモードのip igmp snoopingコマンドのどちらか一方のみが実行されている状態では、不要なパケットが複製され出力されます。

注意事項

使用できないグループアドレス

IGMPv3の送信元指定付きReportは破棄される

• IGMPv3ホスト側で送信元を指定しないよう設定する。


• IGMP Querier側でIGMPバージョン2を使用するよう設定する（IGMPv2 Queryに対して、ホストはIGMPv2 Reportで応答するため）。
