private-vlan association

モード: VLANモード
カテゴリー: L2スイッチング / バーチャルLAN


(config-vlan)# private-vlan <1-4094> association add VLANRANGE

(config-vlan)# private-vlan <1-4094> association remove VLANRANGE

(config-vlan)# no private-vlan <1-4094> association


マルチプルVLAN(プライベートVLAN)のプライマリーVLANに、セカンダリーVLAN(アイソレートVLAN、コミュニティーVLAN)を関連付ける。または、関連付けを解除する。
no形式で実行した場合は、現在の関連付けをすべて削除する。


パラメーター

<1-4094> プライマリーVLANのVLAN ID(VID)。2以上の値を指定する場合は、vlanコマンドで定義済みのVLANでなくてはならない
add VLANRANGE 指定したセカンダリーVLANを関連付けるときの指定方法。VLAN ID(VID)は1~4094の範囲から選択する。ハイフン、カンマを使った複数指定も可能。2以上の値を指定する場合は、vlanコマンドで定義済みのVLANでなくてはならない
remove VLANRANGE 指定したセカンダリーVLANの関連付けを解除するときの指定方法。VLAN ID(VID)は1~4094の範囲から選択する。ハイフン、カンマを使った複数指定も可能。関連付け済みのVLANでなくてはならない


使用例

■ プライベートVLANのプライマリーVLANであるvlan2に、セカンダリーVLANであるvlan21(アイソレートVLAN)、vlan22(コミュニティーVLAN)、vlan23(コミュニティーVLAN)を関連付ける。

awplus(config)# vlan database
awplus(config-vlan)# vlan 2,21-23
awplus(config-vlan)# private-vlan 2 primary
awplus(config-vlan)# private-vlan 21 isolated
awplus(config-vlan)# private-vlan 22 community
awplus(config-vlan)# private-vlan 23 community
awplus(config-vlan)# private-vlan 2 association add 21-23


注意・補足事項

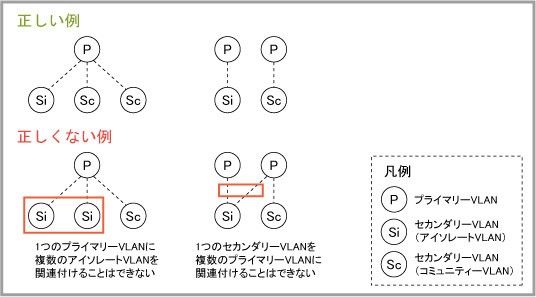

■ プライマリーVLANとセカンダリーVLANの関連付けには以下のルールが適用される。


コマンドツリー

vlan database (グローバルコンフィグモード)
    |
    +- private-vlan association(VLANモード)


関連コマンド

private-vlan(VLANモード)
show vlan private-vlan(非特権EXECモード)
switchport mode private-vlan(インターフェースモード)
switchport private-vlan host-association(インターフェースモード)
switchport private-vlan mapping(インターフェースモード)
vlan(VLANモード)
