OpenFlow / 一般設定

Note - 本製品のサポート対象となるOpenFlowコントローラーは、AT-SecureEnterpriseSDN Controller（AT-SESC）のみとなります。

Note - AT-SESCの詳しい使い方については、AT-SESCのマニュアルをご覧ください。

• AT-DC2552XS

• CentreCOM x930シリーズ

• CentreCOM x510シリーズ

• CentreCOM x510Lシリーズ

• CentreCOM x310シリーズ

• CentreCOM x230シリーズ


Note - 対象スイッチと合わせて、対応するライセンスが必要となります。

Note - x310-50、x510-52シリーズでは、OpenFlowポートを複数のスイッチチップ(インスタンス)で同時に使用する事はできません。インスタンスとポート番号の組合せは以下です。

	インスタンス0		インスタンス1
	100Mポート	1Gポート	100Mポート	1Gポート
x310	1〜24	49、50	25〜48	-

	インスタンス0		インスタンス1
	1Gポート	10Gポート	1Gポート	10Gポート
x510	1〜24	50、52	25〜48	49、51

• OpenFlowコントローラーのIPアドレス指定

• 通常ポートからOpenFlowポートへの変更

• OpenFlowポートにおけるパケット転送および制御用VLANの設定

• その他既存機能の無効化


通常ポートで使用可能な既存機能


ポート仕様	オートネゴシエーション
	MDI/MDI-X 自動認識
	MDI/MDI-X 固定
	10/100Mbps Full/Half Duplex 固定
	1000Mbps Full Duplex 固定
PoE 機能	PoE
	PoE+
ルーティング方式	スタティック
IPv4 機能	SNMPv1/v2c/v3
	Telnet サーバー/ クライアント
	SSH サーバー/ クライアント
	NTP サーバー/ クライアント
	DHCP サーバー/ クライアント
	ログ（Syslog）
スイッチング機能	IEEE 802.3ad ダイナミック・コンフィグレーション（LACP）
	IEEE 802.3ad マニュアル・コンフィグレーション
	ポートミラーリング
	フローコントロール
	EPSR
	ハードウェアパケットフィルター
ポート管理	パケットストームプロテクション
	QoS ストームプロテクション
	ループガード（MAC スラッシング検出）
	ループガード（LDF 検出）
VLAN 機能	ポートベース
	IEEE 802.1Q タグ
QoS 機能	優先制御（CoS/ToS/DSCP/ ポリシーベース）
	帯域制限/ 帯域保証
	スケジューリング（絶対優先、重み付きラウンドロビン）
IPマルチキャスト	IGMP Snooping
AMF	メンバー
	ゲストノード
その他	ユーザー認証データベース
	LLDP



OpenFlow ポートで併用可能な既存機能


ポート仕様	オートネゴシエーション
	MDI/MDI-X 自動認識
	MDI/MDI-X 固定
	10/100Mbps Full/Half Duplex 固定
	1000Mbps Full Duplex 固定
SNMPトラップ※1	リンクステータス通知
AMF	ゲストノード
PoE 機能	PoE
	PoE+

※1 Trapの送信は通常ポートからのみサポートです。

AT-SESCのIPアドレス	192.168.1.10
OpenFlowポート番号	6653
OpenFlowコントローラー（AT-SESC）設定
OpenFlowスイッチのアップストリームポート	5
認証設定	各PCをそれぞれvlan100〜vlan105にアサイン

Note - AT-SESC上でOpenFlowスイッチのアップストリームポート番号を設定してください。

Note - AT-SESCの詳しい使い方については、AT-SESCのマニュアルをご覧ください。

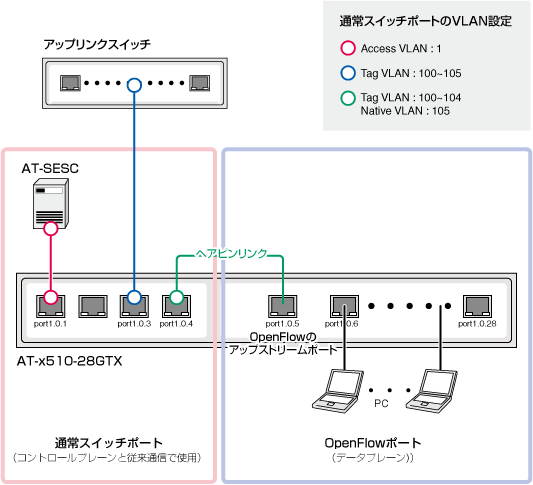

1. OpenFlowポートおよび通常スイッチポートでパケット転送に使用するVLANを作成します。



   awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 100-105 ↓



2. OpenFlowの内部制御用VLANに割り当てるVLANを作成し、割り当てます。ここで設定するVLANは、パケット転送には使用できません。



   awplus(config-vlan)# vlan 4090 ↓ awplus(config-vlan)# exit ↓ awplus(config)# openflow native vlan 4090 ↓

   Note - 内部制御用VLANを設定する前に、当該のVLANを作成しておく必要があります。



3. コントロールプレーンで使用するVLANにIPアドレスを設定します。



   awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 192.168.1.1/24 ↓ awplus(config-if)# exit ↓

   Note - AT-DC2552XS、x930シリーズでは、コントロールプレーンポートにマネージメントポート（eth0）を割り当てることもできます。



4. OpenFlowコントローラー(AT-SESC)のIPアドレスと使用するポート番号を設定します。



   awplus(config)# openflow controller tcp 192.168.1.10 6653 ↓



5. OpenFlowポートのアクセスVLANを、内部制御用のVLANと同じに設定します。


   awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# switchport access vlan 4090 ↓ awplus(config-if)# exit ↓



6. ヘアピンリンクのOpenFlowポート（アップストリームポート）に対し、マルチキャスト用の設定を行います。


   awplus(config)# interface port1.0.5 ↓ awplus(config-if)# no ip igmp trusted query ↓ awplus(config-if)# no ip igmp trusted routermode ↓ awplus(config-if)# exit ↓



7. 通常スイッチポートからOpenFlowポートへ変更します。


   awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# openflow ↓ awplus(config-if)# exit ↓

   Note - openflowコマンドを実行した後は、当該のポートインターフェースに対する設定を変更した場合には、スイッチを再起動してください。



8. OpenFlowポートから制御パケットが送出されないよう、RSTP、 igmp snooping tcn query solicit、MLD Snoopingを無効にします。


   awplus(config)# no spanning-tree rstp enable ↓ awplus(config)# no ipv6 mld snooping ↓ awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# no ip igmp snooping tcn query solicit ↓ awplus(config-if)# no ipv6 mld snooping ↓

   Note - ヘアピンリンクを使用した構成では、IGMP Snoopingを無効にすることは未サポートです。

   Note - 筐体でLDF機能を有効にしている場合は、全OpenFlowポート上で LDFを無効に設定します。



9. ヘアピンリンクの通常ポートに対し、OpenFlowのアップストリームポートから送られるタグ付き・タグ無しパケットを受信するための設定を行います。


   awplus(config)# interface port1.0.4 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-104 ↓ awplus(config-if)# switchport trunk native vlan 105 ↓ awplus(config-if)# exit ↓



10. アップリンク側との接続ポートをタグポートにします。


    awplus(config)# interface port1.0.3 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-105 ↓ awplus(config-if)# exit ↓

    Note - OpenFlowポートで タグ付きパケットを受信すると ポートカウンター上で破棄カウンターが増加します。そのため、OpenFlowのアップストリームではアップリンクからのタグ付きパケットにより破棄カウンターが上昇しますが、実際には破棄されません。

    Note - OpenFlowポートではFDBの学習は行われません。ヘアピンリンクがある場合、ヘアピリンリンクの通常ポートでFDB学習が行われます。



11. 設定を保存して再起動してください



    Note - スイッチ本体の負荷が高くなると、一時的にOpenFlowポートにおける通信速度が低下することがあります。

    Note - サポートリミット端末数を超過して通信が行われると、超過分の通信は速度が低くなります。また、端末数が減少しても超過分の通信が継続している間は、フローが削除されない限り、その通信速度は低いままになります。

    Note - OpenFlowポートではジャンボフレームは未サポートです。

    Note - show openflow rulesコマンドで表示されるフローエントリーの「set_field:」の値には、実際のVLAN IDに4096を足したものが表示されます。

    Note - show openflow rulesコマンドで表示される「table_id=254」のフローは、AT-SESCの「OpenFlowスイッチフロー一覧」には表示されません。AT-SESC 上で表示されるのは、AT-SESCが本製品に送信したフローのみです。「table_id=254」のフローは、本製品がデフォルトで登録しているフロー（AT-SESCと接続されていない状態でも登録されるフロー）のため、AT-SESC上では表示されません。




AT-SESCのIPアドレス	192.168.1.10
OpenFlowポート番号	6653
OpenFlowコントローラー（AT-SESC）設定
OpenFlowスイッチのアップストリームポート	5
認証設定	各PCをそれぞれvlan100〜vlan105にアサイン

Note - AT-SESC上でOpenFlowスイッチのアップストリームポート番号を設定してください。

Note - AT-SESCの詳しい使い方については、AT-SESCのマニュアルをご覧ください。

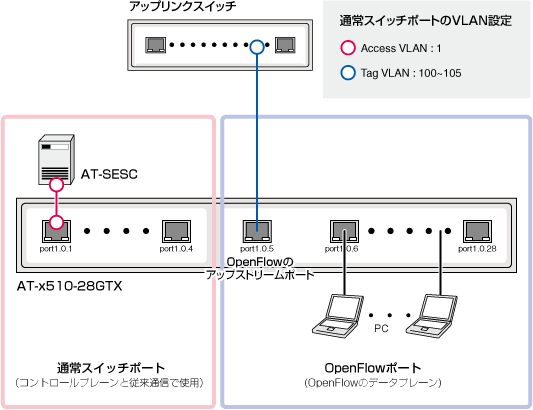

1. OpenFlowポートおよび通常スイッチポートでパケット転送に使用するVLANを作成します。



   awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 100-105 ↓



2. OpenFlowの内部制御用VLANに割り当てるVLANを作成し、割り当てます。ここで設定するVLANは、パケット転送には使用できません。



   awplus(config-vlan)# vlan 4090 ↓ awplus(config-vlan)# exit ↓ awplus(config)# openflow native vlan 4090 ↓

   Note - 内部制御用VLANを設定する前に、当該のVLANを作成しておく必要があります。



3. コントロールプレーンで使用するVLANにIPアドレスを設定します。



   awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 192.168.1.1/24 ↓ awplus(config-if)# exit ↓

   Note - AT-DC2552XS、x930シリーズでは、コントロールプレーンポートにマネージメントポート（eth0）を割り当てることもできます。



4. OpenFlowコントローラー(AT-SESC)のIPアドレスと使用するポート番号を設定します。



   awplus(config)# openflow controller tcp 192.168.1.10 6653 ↓



5. OpenFlowポートのアクセスVLANを、内部制御用のVLANと同じに設定します。


   awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# switchport access vlan 4090 ↓ awplus(config-if)# exit ↓



6. 通常スイッチポートからOpenFlowポートへ変更します。


   awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# openflow ↓ awplus(config-if)# exit ↓

   Note - openflowコマンドを実行した後は、当該のポートインターフェースに対する設定を変更した場合には、スイッチを再起動してください。



7. OpenFlowポートから制御パケットが送出されないよう、RSTP、 igmp snooping tcn query solicit、MLD Snoopingを無効にします。


   awplus(config)# no spanning-tree rstp enable ↓ awplus(config)# no ipv6 mld snooping ↓ awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# no ip igmp snooping tcn query solicit ↓ awplus(config-if)# no ipv6 mld snooping ↓

   Note - 筐体でLDF機能を有効にしている場合は、全OpenFlowポート上で LDFを無効に設定します。

   Note - OpenFlowポートで タグ付きパケットを受信すると ポートカウンター上で破棄カウンターが増加します。そのため、OpenFlowのアップストリームではアップリンクからのタグ付きパケットにより破棄カウンターが上昇しますが、実際には破棄されません。

   Note - OpenFlowポートではFDBの学習は行われません。



8. 設定を保存して再起動してください



   Note - スイッチ本体の負荷が高くなると、一時的にOpenFlowポートにおける通信速度が低下することがあります。

   Note - サポートリミット端末数を超過して通信が行われると、超過分の通信は速度が低くなります。また、端末数が減少しても超過分の通信が継続している間は、フローが削除されない限り、その通信速度は低いままになります。

   Note - OpenFlowポートではジャンボフレームは未サポートです。

   Note - show openflow rulesコマンドで表示されるフローエントリーの「set_field:」の値には、実際のVLAN IDに4096を足したものが表示されます。

   Note - show openflow rulesコマンドで表示される「table_id=254」のフローは、AT-SESCの「OpenFlowスイッチフロー一覧」には表示されません。AT-SESC 上で表示されるのは、AT-SESC が本製品に送信したフローのみです。「table_id=254」のフローは、本製品がデフォルトで登録しているフロー（AT-SESCと接続されていない状態でも登録されるフロー）のため、AT-SESC上では表示されません。




Note - OpenFlowポートでAMFゲストノード機能を使用するには、ヘアピンリンクが必須となります。

Note - AMFゲストノードを使用するには、AT-SESC側で、「スイッチに自身が送信したパケットを破棄するフローをインストールします。」のチェックボックスを外してください。

Note - OpenFlowポート配下にAMFゲストノードの機器を接続した場合、機器に対応するフローエントリーが無い、または消えた事により機器宛の通信ができなくなっても、AMFマスター上ではそのことを検知しません。ゲストノード機器に対するフローエントリーが登録された状態を保つために、機器からは常にパケットが送信されるような設定（NTP、LLDP等）を行ってください。

設定項目	内容
コントロールプレーン設定
割り当てポート	スイッチポート1.0.1
VLAN	デフォルトVLAN（vlan1）
インターフェースIPアドレス	192.168.1.1/24
データプレーンポート設定
割り当てポート	スイッチポート1.0.5〜1.0.28
OpenFlow内部制御用VLAN	vlan4090
OpenFlowパケット転送用VLAN	vlan100〜vlan105
ヘアピンポート（アップストリームポート）	スイッチポート1.0.5
ヘアピンリンクのポート設定
割り当てポート	通常ポート	スイッチポート1.0.4
	OpenFlowポート	スイッチポート1.0.5
通常スイッチポートのVLAN設定	vlan100〜vlan105
OpenFlowコントローラー（AT-SESC）設定
IPアドレス	192.168.1.10
ポート番号	6653
本OpenFlowスイッチのアップストリームポート	5
OpenFlow設定	「スイッチに自身が送信したパケットを破棄するフローをインストールします。」のチェックをオフにします
認証設定	ゲストノード1をvlan104にアサイン
認証設定	ゲストノード2をvlan104にアサイン
AMF設定
AMFネットワーク名	atmf1
AMFリンクポート	スイッチポート1.0.1
AMFゲストクラス名	TQ-guest_static
AMFゲストクラス名	TQ-guest_dynamic
AMFゲストリンクポート（Static）	スイッチポート1.0.27
AMFゲストリンクポート（Dynamic）	スイッチポート1.0.28

Note - AT-SESC上でOpenFlowスイッチのアップストリームポート番号を設定してください。

Note - AT-SESCの詳しい使い方については、AT-SESCのマニュアルをご覧ください。

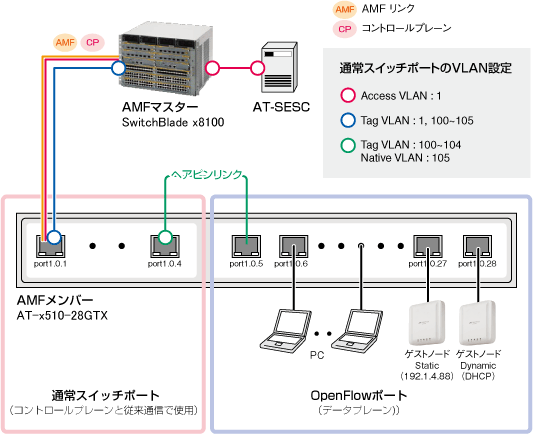

1. AMFネットワークを設定し、AMFリンクを作成します。



   awplus# configure terminal ↓ awplus(config)# atmf network-name atmf1 ↓ awplus(config)# interface port1.0.1 ↓ awplus(config-if)# switchport atmf-link ↓ awplus(config-if)# exit ↓




2. OpenFlowポートおよび通常スイッチポートでパケット転送に使用するVLANを作成します。



   awplus# configure terminal ↓ awplus(config)# vlan database ↓ awplus(config-vlan)# vlan 100-105 ↓



3. OpenFlowの内部制御用VLANに割り当てるVLANを作成し、割り当てます。ここで設定するVLANは、パケット転送には使用できません。



   awplus(config-vlan)# vlan 4090 ↓ awplus(config-vlan)# exit ↓ awplus(config)# openflow native vlan 4090 ↓

   Note - 内部制御用VLANを設定する前に、当該のVLANを作成しておく必要があります。



4. コントロールプレーンで使用するVLANにIPアドレスを設定します。



   awplus(config)# interface vlan1 ↓ awplus(config-if)# ip address 192.168.1.1/24 ↓ awplus(config-if)# exit ↓

   Note - AT-DC2552XS、x930シリーズでは、コントロールプレーンポートにマネージメントポート（eth0）を割り当てることもできます。



5. OpenFlowコントローラー(AT-SESC)のIPアドレスと使用するポート番号を設定します。



   awplus(config)# openflow controller tcp 192.168.1.10 6653 ↓



6. OpenFlowポートのアクセスVLANを内部制御用のVLANと同じに設定します。



   awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# switchport access vlan 4090 ↓ awplus(config-if)# exit ↓



7. 通常スイッチポートからOpenFlowポートへ変更します。



   awplus(config)# interface port1.0.5-1.0.28 ↓ awplus(config-if)# openflow ↓ awplus(config-if)# exit ↓

   Note - openflowコマンドを実行した後は、当該のポートインターフェースに対する設定を変更した場合には、スイッチを再起動してください。



8. OpenFlowポートから制御パケットが送出されないよう、RSTP、 igmp snooping tcn query solicit、MLD Snoopingを無効にします。



   awplus(config)# no spanning-tree rstp enable ↓ awplus(config)# no ipv6 mld snooping ↓ awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# no ip igmp snooping tcn query solicit ↓

   Note - ヘアピンリンクを使用した構成では、IGMP Snoopingを無効にすることは未サポートです。

   Note - 筐体でLDF機能を有効にしている場合は、全OpenFlowポート上で LDFを無効に設定します。



9. ヘアピンリンクのOpenFlowポート（アップストリームポート）に対し、マルチキャスト用の設定を行います。


   awplus(config)# interface port1.0.5 ↓ awplus(config-if)# no ip igmp trusted query ↓ awplus(config-if)# no ip igmp trusted routermode ↓ awplus(config-if)# exit ↓



10. ヘアピンリンクの通常ポートに対し、OpenFlowのアップストリームポートから送られるタグ付き・タグ無しパケットを受信するための設定を行います。


    awplus(config)# interface port1.0.4 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 101-104 ↓ awplus(config-if)# switchport trunk native vlan 105 ↓ awplus(config-if)# exit ↓



11. アップリンク側との接続ポートをタグポートにします。


    awplus(config)# interface port1.0.1 ↓ awplus(config-if)# switchport mode trunk ↓ awplus(config-if)# switchport trunk allow vlan add 100-105 ↓ awplus(config-if)# exit ↓

    Note - OpenFlowポートでは タグ付きパケットを受信すると ポートカウンター上で破棄カウンターが増加するため、ヘアピンリンクのOpenFlowポートでは定常的に破棄カウンターが上昇しますが、実際には破棄されません。

    Note - OpenFlowポートではFDBの学習は行われません。ヘアピンリンクがある場合、ヘアピリンリンクの通常ポートでFDB学習が行われます。



12. 以下、AMFゲストノードの設定完了後に、設定を保存して再起動してください。



    Note - スイッチ本体の負荷が高くなると、一時的にOpenFlowポートにおける通信速度が低下することがあります。

    Note - サポートリミット端末数を超過して通信が行われると、超過分の通信は速度が低くなります。また、端末数が減少しても超過分の通信が継続している間は、フローが削除されない限り、その通信速度は低いままになります。

    Note - OpenFlowポートではジャンボフレームは未サポートです。

    Note - show openflow rulesコマンドで表示されるフローエントリーの「set_field:」の値には、実際のVLAN IDに4096を足したものが表示されます。

    Note - show openflow rulesコマンドで表示される「table_id=254」のフローは、AT-SESCの「OpenFlowスイッチフロー一覧」には表示されません。AT-SESC 上で表示されるのは、AT-SESCが本製品に送信したフローのみです。「table_id=254」のフローは、本製品がデフォルトで登録しているフロー（AT-SESCと接続されていない状態でも登録されるフロー）のため、AT-SESC上では表示されません。




Note - AMFゲストノード機能の詳細は、「AMFゲストノード機能」をご参照ください。

AMFゲストクラス名	TQ-guest_static
AMFゲストリンクポート	スイッチポート1.0.27
ゲストノードのIPアドレス	192.1.4.88

AMFゲストクラス名	TQ-guest_dynamic
AMFゲストリンクポート	スイッチポート1.0.28
ゲストノードのIPアドレス	DHCP

1. OpenFlowで使用する全VLANインターフェース（内部制御VLAN含む）でDHCP Snoopingを有効にします。



   awplus(config)# interface vlan100-105,vlan4090 ↓ awplus(config-if)# ip dhcp snooping ↓ awplus(config-if)# exit ↓



2. ヘアピンリンクの通常ポートをDHCP SnoopingのTrustedポートに設定します。



   awplus(config)# int port1.0.4 ↓ awplus(config-if)# ip dhcp snooping trust ↓ awplus(config-if)# exit ↓

   Note - 本製品の通常ポート配下のAMFメンバーに、ゲストノードが接続される場合は、AMFメンバーとの接続ポートもTrustedポートにしてください。

   Note - OpenFlowポート配下のゲストノードは、デバイス種別（modeltypeコマンド）が 「other」で、かつゲストノードの機器情報を取得する方法（discoveryコマンド）が「static」以外の場合、AMFネットワークに参加するためには、ヘアピンリンクを経由してAMFメンバーと通信するためのフローエントリーが必要です。
