運用・管理 / sFlow

Note - sFlowとIPv6の併用は未サポートです。

Note - 本製品では入力パケットに関してはマルチキャストパケット、ブロードキャストパケット、ユニキャストパケットのサンプリングができます。出力パケットに関してはサンプリングができません。

• Generic Interface Counters

  • ifIndex

  • ifType

  • ifSpeed

  • ifDirection (0=unknown, 1=full-duplex, 2=half-duplex, 3=in, 4=out)

  • ifStatus

  • InOctets

  • InUcastpackets

  • InMulticast packets

  • InBroadcast packets

  • InDiscarded packets (= 0)

  • InPackets containing errors

  • InPackets containing unknown protocols (= 0)

  • OutOctets

  • OutUcast packets

  • OutMulticast packets

  • OutBroadcast packets

  • OutDiscarded packets

  • OutPackets containing errors

  • ifPromiscuous Mode



• Ethernet Interface Counters

  • dot3Stats Alignment Errors (= 0)

  • dot3Stats FCS Errors

  • dot3Stats Single Collision Frames (= 0)

  • dot3Stats Multiple Collision Frames

  • dot3Stats SQE Test Errors

  • dot3Stats Deferred Transmissions (= 0)

  • dot3Stats Late Collisions

  • dot3Stats Excessive Collisions

  • dot3Stats Internal Mac Transmit Errors

  • dot3Stats Carrier Sense Errors (= 0)

  • dot3Stats Frame Too Longs

  • dot3Stats Internal Mac Receive Errors

  • dot3Stats Symbol Errors (= 0)


• フレームサンプリング

• カウンターポーリング

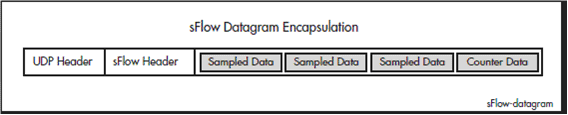

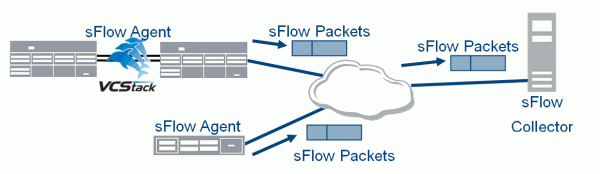

• 上記で取得したヘッダーサンプルとカウンター情報をsFlowデータグラムに入れ、sFlowコレクターに送信する。


Note - 本製品では手動設定のトランクグループやLACPチャンネルグループ、VLANインターフェースにはsFlowエージェントを設定できません。設定できるのはポートインターフェースのみとなります。

Note - 本製品ではsFlowコレクターを1台のみ設定できます。

Note - sFlow MIBのsFlowFsReceiverとsFlowCpReceiverの値を変更後、初期値に戻すためにはsFlowを無効にする必要があります。

1. 筐体全体でsFlowを有効にします。


   awplus(config)# sflow enable ↓



2. sFlowエージェントのIPアドレスを設定します。sFlowコレクターではこのIPアドレスをsFlowエージェントの識別子として利用します。


   awplus(config)# sflow agent ip 192.168.1.1 ↓



3. sFlowコレクターのIPアドレスを設定します。


   awplus(config)# sflow collector ip 192.168.2.100 ↓



4. sFlowデータグラムの最大サイズを設定します。ここでは1400バイトを設定しています。(1400バイトはデフォルト値であるため、1400バイトを用いる場合は設定する必要はありません。)


   awplus(config)# sflow collector max-datagram-size 1400 ↓

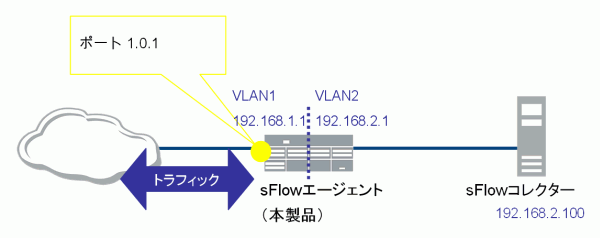

5. sFlowでモニタリングしたいポートにサンプリングレートを設定します。ここではポート1.0.1にサンプリングレート1000を設定します。サンプリングレートを0以外に設定することによりそのポートでフレームサンプリングが動作可能となります。


   awplus(config)# interface port1.0.1 ↓ awplus(config-if)# sflow sampling-rate 1000 ↓



6. sFlowでモニタリングしたいポートにポーリング間隔を設定します。ここではポート1.0.1にポーリング間隔30秒を設定します。ポーリング間隔を0以外に設定することによりそのポートでカウンターポーリングが動作可能となります。


   awplus(config-if)# sflow polling-interval 30 ↓



7. sFlowでモニタリングしたいポートにヘッダーサンプルの最大長を設定します。ここではポート1.0.1にヘッダーサンプル最大長128バイトを設定します。(128バイトはデフォルト値であるため、128バイトを用いる場合は設定する必要はありません。)


   awplus(config-if)# sflow max-header-size 128 ↓
