運用・管理 / sFlow

Note - sFlowとIPv6の併用は未サポートです。

Note - 本製品では入力パケットに関してはマルチキャストパケット、ブロードキャストパケット、ユニキャストパケットのサンプリングができます。出力パケットに関しては学習済みユニキャストパケットのみのサンプリングとなります。

Note - VLANタグ付きパケットの入力サンプリング情報にはVLANタグ情報が付与されません。

• Generic Interface Counters

  • ifIndex

  • ifType

  • ifSpeed

  • ifDirection (0=unknown, 1=full-duplex, 2=half-duplex, 3=in, 4=out)

  • ifStatus

  • InOctets

  • InUcastpackets

  • InMulticast packets

  • InBroadcast packets

  • InDiscarded packets (= 0)

  • InPackets containing errors

  • InPackets containing unknown protocols (= 0)

  • OutOctets

  • OutUcast packets

  • OutMulticast packets

  • OutBroadcast packets

  • OutDiscarded packets

  • OutPackets containing errors

  • ifPromiscuous Mode



• Ethernet Interface Counters

  • dot3Stats Alignment Errors (= 0)

  • dot3Stats FCS Errors

  • dot3Stats Single Collision Frames (= 0)

  • dot3Stats Multiple Collision Frames

  • dot3Stats SQE Test Errors

  • dot3Stats Deferred Transmissions (= 0)

  • dot3Stats Late Collisions

  • dot3Stats Excessive Collisions

  • dot3Stats Internal Mac Transmit Errors

  • dot3Stats Carrier Sense Errors (= 0)

  • dot3Stats Frame Too Longs

  • dot3Stats Internal Mac Receive Errors

  • dot3Stats Symbol Errors (= 0)


• フレームサンプリング

• カウンターポーリング

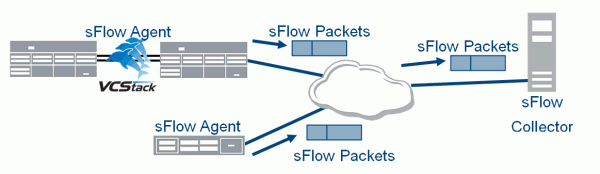

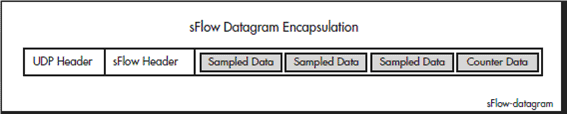

• 上記で取得したヘッダーサンプルとカウンター情報をsFlowデータグラムに入れ、sFlowコレクターに送信する。


Note - 本製品では手動設定のトランクグループやLACPチャンネルグループ、VLANインターフェースにはsFlowエージェントを設定できません。設定できるのはポートインターフェースのみとなります。

Note - 本製品ではsFlowコレクターを1台のみ設定できます。

Note - sFlow MIBのsFlowFsReceiverとsFlowCpReceiverの値を変更後、初期値に戻すためにはsFlowを無効にする必要があります。

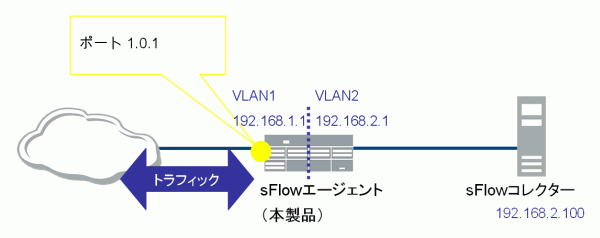

1. 筐体全体でsFlowを有効にします。


   awplus(config)# sflow enable ↓



2. sFlowエージェントのIPアドレスを設定します。sFlowコレクターではこのIPアドレスをsFlowエージェントの識別子として利用します。


   awplus(config)# sflow agent ip 192.168.1.1 ↓



3. sFlowコレクターのIPアドレスを設定します。


   awplus(config)# sflow collector ip 192.168.2.100 ↓



4. sFlowデータグラムの最大サイズを設定します。ここでは1400バイトを設定しています。(1400バイトはデフォルト値であるため、1400バイトを用いる場合は設定する必要はありません。)


   awplus(config)# sflow collector max-datagram-size 1400 ↓



5. sFlowでモニタリングしたいポートにサンプリングレートを設定します。ここではポート1.0.1にサンプリングレート1000を設定します。サンプリングレートを0以外に設定することによりそのポートでフレームサンプリングが動作可能となります。


   awplus(config)# interface port1.0.1 ↓ awplus(config-if)# sflow sampling-rate 1000 ↓



6. sFlowでモニタリングしたいポートにポーリング間隔を設定します。ここではポート1.0.1にポーリング間隔30秒を設定します。ポーリング間隔を0以外に設定することによりそのポートでカウンターポーリングが動作可能となります。


   awplus(config-if)# sflow polling-interval 30 ↓



7. sFlowでモニタリングしたいポートにヘッダーサンプルの最大長を設定します。ここではポート1.0.1にヘッダーサンプル最大長128バイトを設定します。(128バイトはデフォルト値であるため、128バイトを用いる場合は設定する必要はありません。)


   awplus(config-if)# sflow max-header-size 128 ↓
