L2スイッチング / G.8032（ERPS）

国際標準規格ITU-T G.8032 に準拠したリングプロトコル、G.8032（ERPS＝Ethernet Ring Protection Switching）は、リング構成のEthernetネットワークに特化したレイヤー2のループ防止・冗長化機能です。

トポロジーを限定し、各スイッチの役割をあらかじめ固定しておくことで、障害の検出と経路の切り替えをより高速に行います（最短50ミリ秒未満）。

Note
本機能を使用するにはライセンスが必要です。

この章では、G.8032の概要と使用方法について説明します。

概要

G.8032は、リング構成のEthernetネットワークでのみ動作します。
このG.8032用リング構成のネットワークを、物理リング（Physical Ring）と呼びます。

物理リングは、2つ以上のスイッチ（ノード）で構成されます。

各ノードは、EastポートとWestポートと呼ばれる2つのポートで物理リングに接続します。

物理リング内のEastポートとWestポートのうち、ひとつに、Owner（RPL Owner）という役割を設定します。
また、Ownerに設定したポートの隣りのポートには、Neighbor（RPL Neighbor）という役割を設定します。
OwnerとNeighborに設定されたポート間を、RPL（Ring Protection Link）と呼びます。

Note
OwnerとNeighborは同一ノード内に設定することはできません。

データトラフィックに対し、RPL以外での通信は常時フォワーディング状態ですが、RPLでの通信は通常ブロッキング状態であり、リングに障害が発生したときだけフォワーディング状態に切り替わります。障害から復旧したときは再度ブロッキング状態に戻ります。

ひとつのリングトポロジーで構成される物理リングを、メジャーリングと呼びます。

下記の図は、4ノード構成のメジャーリングです。

2つ以上のリングトポロジーで構成される物理リングのうち、一方をメジャーリング、他方をサブリングと呼びます。
サブリングは、メジャーリングを構成する2つのノードとその間のリンクを含みます。

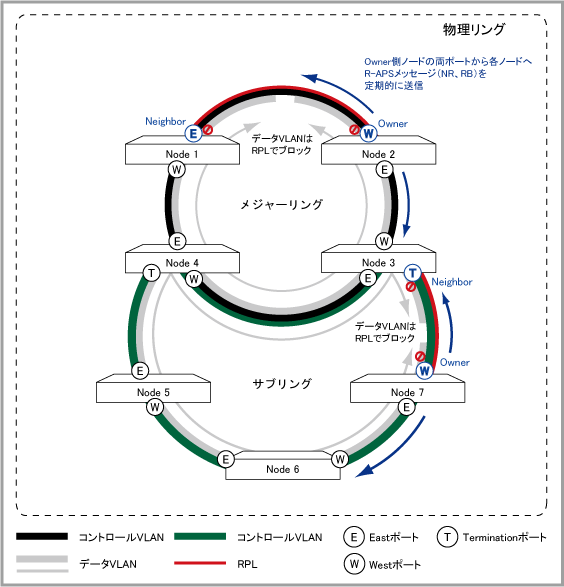

下記の図は、4ノード構成のメジャーリングと、5ノード構成のサブリングです。

用語説明

G.8032に関する用語を説明します。

物理リング（Physical Ring）

G.8032用のリング構成のEthernetネットワーク。2つ以上のノードで構成されます。
ノード間はEastポートとWestポートと呼ばれる2つのポートで接続します。

ERPインスタンス（ERP Instance）

物理リングにG.8032の保護機能（ループ防止・冗長化機能）を適用するために作成します。
OwnerとNeighborの設定や、R-APSメッセージのやりとりを行うコントロールVLAN、通常データを運ぶデータVLANの設定などを行います。

コントロールVLAN（R-APS channel VLAN）

ERPインスタンスの動作を制御するためのVLAN。
R-APSチャネルVLANと呼ばれるタグVLANを使用して、R-APSメッセージの送受信を行います。
各ERPインスタンスに1つだけ設定します。2つのポート（タグ付き）で構成されます。

データVLAN（Data-traffic VLAN）

保護対象のVLAN。通常のトラフィックが運ばれます。
各ERPインスタンスには複数のデータVLANを指定可能です。
リング上ではコントロールVLANの2ポートを共有します（リング上のデータVLANはタグ付きでもタグなしでもよい）。
さらに、通常はユーザー接続用のメンバーポートを持ちます。

RPL（Ring Protection Link）

データトラフィックを保護するためのリンクをRPL（Ring Protection Link）と呼びます。

データトラフィックに対し、RPL以外での通信は常時フォワーディング状態です。
RPLでの通信は通常ブロッキング状態であり、リングに障害が発生したときだけフォワーディング状態に切り替わります。
障害から復旧したときは再度ブロッキング状態となってループを防止します。

Owner（RPL Owner）とNeighbor（RPL Neighbor）

RPLは、Owner（RPL Owner）とNeighbor（RPL Neighbor）に設定された2つのポートで構成されます。

物理リング内のEast/WestポートのうちひとつをOwnerとして設定し、そのポートの隣のポートをNeighborに設定します。
Owner-Neighbor間のリンクが、RPLになります。

障害発生時にデータトラフィック保護のための切り替えをコントロールするのが、Ownerです。
OwnerはR-APSメッセージを定期的に送出し、物理リング内が正常の状態であるかを判断します。

サブリング（Sub Ring）

2つ以上のリングトポロジーで構成される物理リングのうち、一方をメジャーリング、他方をサブリングと呼びます。
サブリングは、メジャーリングを構成する2つのノードとその間のリンクを含みます。

メジャーリングとサブリングを繋ぐポートを、Terminatingポートと呼びます。

メジャーリングとサブリングは、それぞれ別のコントロールVLANを使用し、R-APSメッセージのやりとりを行います。

R-APS（Ring Automatic Protection Switching）メッセージ

コントロールVLANでは、R-APSメッセージと呼ばれる制御メッセージがやりとりされます。
R-APSメッセージを使って、リング障害の発生・回復を検出し、通信回復のための処置を行います。

主なR-APSメッセージを説明します。

メッセージ名	説明
R-APSメッセージ（NR、RB）	障害が発生していないことと、RPLがデータVLANに対してブロッキング状態であることを示します。Ownerから同一物理リング内のノードへ送信されます。
R-APSメッセージ（NR）	障害が発生していないことを示します。障害からの回復を検出したノードから同一物理リング内のノードへ送信されます。
R-APSメッセージ（SF）	障害が発生していることを示します。障害を検出したノードから、同一物理リング内のノードへ送信されます。

基本動作

次に、G.8032の基本的な動作について説明します。

正常動作時

Owner（スイッチA）は、一定時間ごとにR-APSメッセージ（NR、RB）を生成し、同一物理リング内のノードへ両ポートから送信します。
RPLはデータVLANに対してブロッキング状態にあります。

R-APSメッセージ（NR、RB）には、データVLANに対してブロック状態にあるリングポートとそのノードIDの情報が記録されています。
R-APSメッセージ（NR、RB）を受け取ったノードはさらに他のノードへとR-APSメッセージを転送します。

各ノードは、Owner（スイッチA）から送信されてきたR-APSメッセージ（NR、RB）を受け取ると、正常な状態であると判断します。

R-APSメッセージ（NR、RB）をNeighbor（スイッチD）が受け取ると、スイッチDからは他のノードへR-APSメッセージを転送しません。

障害発生時

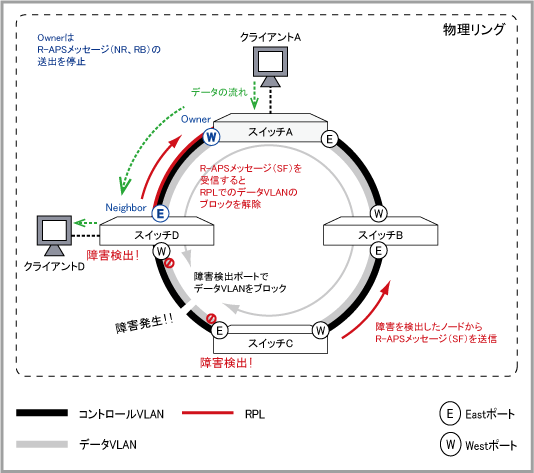

障害発生時、障害を検出したノード（スイッチC、D）は以下のアクションを実行します。

障害を検知したポートでデータVLANをブロック
FDBをフラッシュ
障害を検知したポートではない方のポートでR-APSメッセージ（SF）を送出

Note
R-APSメッセージ（SF）は、障害が回復するまで、一定時間ごとに送出され続けます。

各ノードは、障害を検出したノード（スイッチC、D）から送信されてきたR-APSメッセージ（SF）を受け取ると、FDBをフラッシュします。

Owner（スイッチA）とNeighbor（スイッチD）がR-APSメッセージ（SF）を受信すると、FDBをフラッシュし、RPLのブロックを解除します。
また、Owner（スイッチA）はR-APSメッセージ（NR、RB）の送出を止めます。

timerコマンドでhold-offタイマーを設定した場合、障害発生時には、障害を検知したノード（スイッチC、D）は、hold-offタイマー（障害を検知してからの状態変化までの時間）を待ったあとに、上記に記載した3つのアクションを実行します。
これにより、タイマー時間内で連続した障害が検知された場合に、断続的な状態変化を回避します。

Note
hold-offタイマーは初期設定では0秒に設定されています。

障害回復時（復帰モード）

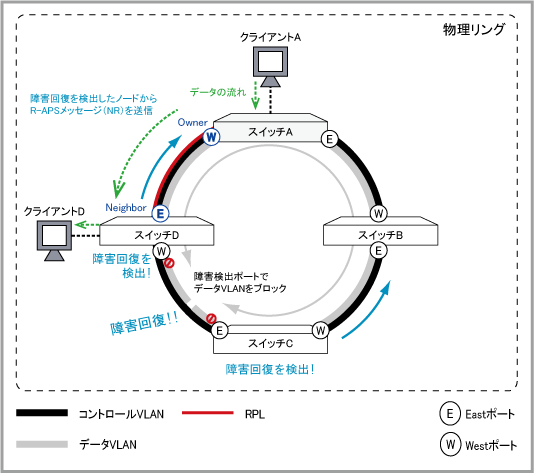

障害が解消されると、障害回復を検出したノード（スイッチC、D）にて、guard-timer（連続状態変化を回避する時間）が動作します。

Note
guard-timerはtimerコマンドで設定可能です。初期設定は0.5秒です。

guard-timerが満了するまで、スイッチC、Dでは、他のR-APSメッセージの受信を無視します。
タイマーが動作してから、スイッチCとDは、障害が回復したというR-APSメッセージ（NR）を各ノードへ送出します。

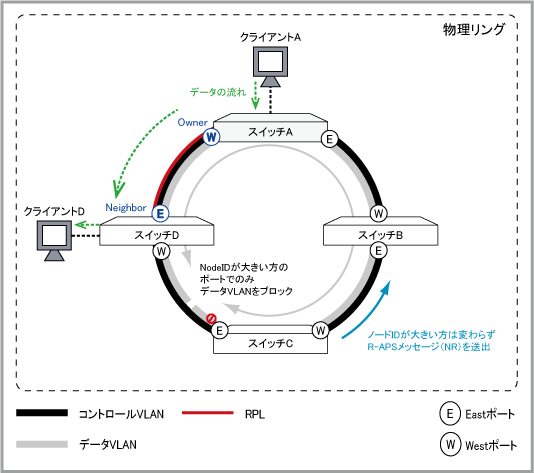

はじめはスイッチCとDの両方でR-APSメッセージ（NR）送出しますが、一定時間が過ぎると、スイッチCとDのうち、ノードID（MACアドレス）の小さい方はポートのブロックを解除し、R-APSメッセージ（NR）の送出も止めます。
ノードIDの大きい方は変わらずR-APSメッセージ（NR）を送出し続けます。
本例では、スイッチCがDよりもノードIDが大きいとします。
この時点ではまだ各スイッチのFDBはフラッシュされないため、障害発生中に使用していたルートを使い続けます。

Owner（スイッチA）がR-APSメッセージ（NR）を受け取ると、wait-to-restoreタイマー（障害が回復してからの状態変化までの時間）が動作します。

Note
wait-to-restoreタイマーはtimerコマンドで設定可能です。初期設定は5分です。

Note
Owner側のノードよりノードIDが大きいノードがリング上にいる場合、wait-to-restoreの値を短くすると通信の復旧時間が短くなります。

wait-to-restoreタイマーが満了すると、Owner（スイッチA）はFDBをフラッシュし、ふたたびRPLはデータVLANをブロックします。

Note
enableコマンド（G.8032プロファイルモード）にて、復帰モード（revertive）に設定している場合の動作です。非復帰モード（non-revertive）での動作は、次の「障害回復時（非復帰モード）」をご覧ください。

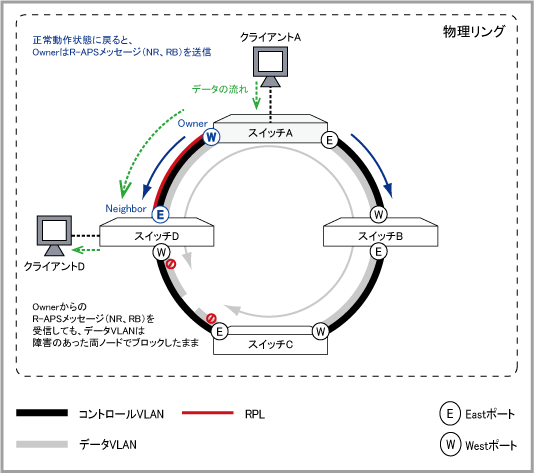

RPLがデータVLANをブロックし、正常動作状態に戻ると、Owner（スイッチA）はR-APSメッセージ（NR、RB）の送出を始めます。
各ノードは、R-APSメッセージ（NR、RB）を受信すると、FDBをフラッシュします。
R-APSメッセージ（NR）を送出し続けていたノード（スイッチC）がR-APSメッセージ（NR、RB）を受信すると、FDBをフラッシュし、ポートのブロックを解除します。この時点で、データの流れは元のルートに切り替わります。

障害回復時（非復帰モード）

enableコマンド（G.8032プロファイルモード）で非復帰モード（non-revertive）に設定している場合の動作を説明します。

障害が回復し、R-APSメッセージ（NR）を送出し続けていたノードIDが大きい方のノード（スイッチC）は、Ownerから送信されたR-APSメッセージ（NR、RB）を受信しても、障害のあったポートはそのままデータVLANのブロッキング状態を維持します。

また、R-APSメッセージ（NR）の送出を止めたノードIDの小さい方のノード（スイッチD）は、OwnerからのR-APSメッセージ（NR、RB）を受信すると、FDBをフラッシュし、ふたたびデータVLANをブロックします。

RPLは、データVLANに対するブロッキングを解除したままになります。

基本設定

G.8032を使用するための基本設定について説明します。ここでは次のような構成を例に各スイッチの設定方法を説明します。

メジャーリング設定例

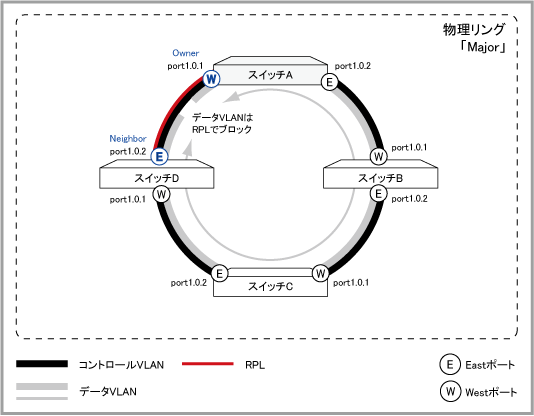

スイッチA～Dで構成するメジャーリングを例として、設定方法を説明します。

スイッチA（Owner側のノード）の設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、コントロールVLAN「RAPS-1」（VLAN 100）とデータVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 100 name RAPS-1 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓

コントロールVLAN（VLAN 100）とデータVLAN（VLAN 110）にポートを割り当てます。
- コントロールVLANは2ポート（トランクグループは1ポート扱い）で構成しなくてはならず、さらに両ポートともタグ付きに設定する必要があります。
- リング接続用ポート上ではネイティブVLAN（タグなしパケットの所属先VLAN）が不要なのでnone（なし）に設定しておきます。
```
awplus(config)# interface port1.0.1-port1.0.2 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 100,110 ↓
awplus(config-if)# exit ↓
```

物理リング「Major」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring Major east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。

物理リング「Major」を使用
VLAN100をコントロールVLANとして設定
WestポートをOwnerとして設定
VLAN110をデータVLANとして設定

awplus(config)# g8032 erp-instance Major-1 ↓
awplus(g8032-config-switch)# physical-ring Major ↓
awplus(g8032-config-switch)# raps-channel 100 ↓
awplus(g8032-config-switch)# rpl role owner west-interface ↓
awplus(g8032-config-switch)# data-traffic 110 ↓

ERPインスタンスの設定が終わったら、ERPインスタンス（Major-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチB、Cの設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、コントロールVLAN「RAPS-1」（VLAN 100）とデータVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 100 name RAPS-1 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓

コントロールVLAN（VLAN 100）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.1-port1.0.2 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 100,110 ↓
awplus(config-if)# exit ↓

物理リング「Major」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring Major east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。

物理リング「Major」を使用
VLAN100をコントロールVLANとして設定
VLAN110をデータVLANとして設定

awplus(config)# g8032 erp-instance Major-1 ↓
awplus(g8032-config-switch)# physical-ring Major ↓
awplus(g8032-config-switch)# raps-channel 100 ↓
awplus(g8032-config-switch)# data-traffic 110 ↓

ERPインスタンスの設定が終わったら、ERPインスタンス（Major-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチD（Neighbor側のノード）の設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、コントロールVLAN「RAPS-1」（VLAN 100）とデータVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 100 name RAPS-1 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓

コントロールVLAN（VLAN 100）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.1-port1.0.2 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 100,110 ↓
awplus(config-if)# exit ↓

物理リング「Major」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring Major east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。

物理リング「Major」を使用
VLAN100をコントロールVLANとして設定
EastポートをNeighborとして設定
VLAN110をデータVLANとして設定

awplus(config)# g8032 erp-instance Major-1 ↓
awplus(g8032-config-switch)# physical-ring Major ↓
awplus(g8032-config-switch)# raps-channel 100 ↓
awplus(g8032-config-switch)# rpl role neighbor east-interface ↓
awplus(g8032-config-switch)# data-traffic 110 ↓

ERPインスタンスの設定が終わったら、ERPインスタンスを有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

以上で設定は完了です。

サブリング設定例

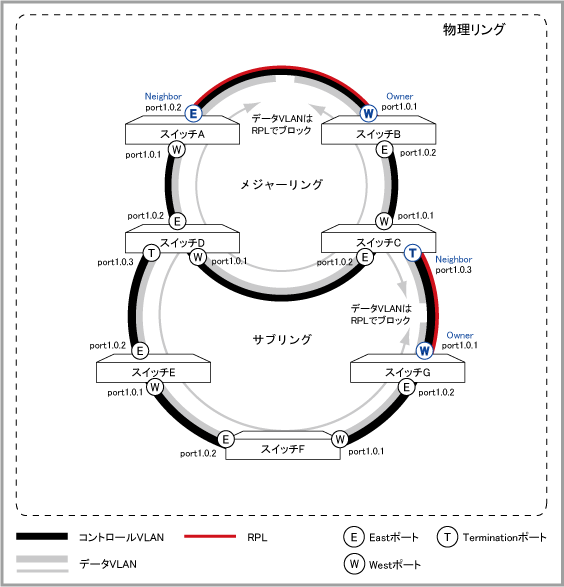

スイッチA～Dで構成するメジャーリングと、スイッチE～Gで構成するサブリングを例として、設定方法を説明します。

メジャーリングの設定

スイッチA（メジャーリングのNeighbor側のノード）の設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、コントロールVLAN「RAPS-1」（VLAN 100）とデータVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 100 name RAPS-1 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓
awplus(config)#

コントロールVLAN（VLAN 100）とデータVLAN（VLAN 110）にポートを割り当てます。
- コントロールVLANは2ポート（トランクグループは1ポート扱い）で構成しなくてはならず、さらに両ポートともタグ付きに設定する必要があります。
- リング接続用ポート上ではネイティブVLAN（タグなしパケットの所属先VLAN）が不要なのでnone（なし）に設定しておきます。
```
awplus(config)# interface port1.0.1-port1.0.2 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 100,110 ↓
awplus(config-if)# exit ↓
```

物理リング「Major」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring Major east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。

物理リング「Major」を使用
VLAN100をコントロールVLANとして設定
EastポートをNeighborとして設定
VLAN110をデータVLANとして設定

awplus(config)# g8032 erp-instance Major-1 ↓
awplus(g8032-config-switch)# physical-ring Major ↓
awplus(g8032-config-switch)# raps-channel 100 ↓
awplus(g8032-config-switch)# rpl role neighbor east-interface ↓
awplus(g8032-config-switch)# data-traffic 110 ↓

ERPインスタンスの設定が終わったら、ERPインスタンス（Major-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチB（メジャーリングのOwner側のノード）の設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、コントロールVLAN「RAPS-1」（VLAN 100）とデータVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 100 name RAPS-1 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓
awplus(config)#

コントロールVLAN（VLAN 100）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.1-port1.0.2 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 100,110 ↓
awplus(config-if)# exit ↓

物理リング「Major」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring Major east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。

物理リング「Major」を使用
VLAN100をコントロールVLANとして設定
WestポートをOwnerとして設定
VLAN110をデータVLANとして設定

awplus(config)# g8032 erp-instance Major-1 ↓
awplus(g8032-config-switch)# physical-ring Major ↓
awplus(g8032-config-switch)# raps-channel 100 ↓
awplus(g8032-config-switch)# rpl role owner west-interface ↓
awplus(g8032-config-switch)# data-traffic 110 ↓

ERPインスタンスの設定が終わったら、ERPインスタンス（Major-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチC、Dの設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、メジャーリングのコントロールVLAN「RAPS-1」（VLAN 100）、サブリングのコントロールVLAN「RAPS-2」（VLAN 200）、データVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 100 name RAPS-1 ↓
awplus(config-vlan)# vlan 200 name RAPS-2 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓
awplus(config)#

メジャーリングのコントロールVLAN（VLAN 100）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.1-port1.0.2 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 100,110 ↓
awplus(config-if)# exit ↓

物理リング「Major」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring Major east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。
- 物理リング「Major」を使用
- VLAN100をメジャーリングのコントロールVLANとして設定
- VLAN110をデータVLANとして設定
```
awplus(config)# g8032 erp-instance Major-1 ↓
awplus(g8032-config-switch)# physical-ring Major ↓
awplus(g8032-config-switch)# raps-channel 100 ↓
awplus(g8032-config-switch)# data-traffic 110 ↓
```
ERPインスタンスの設定が終わったら、ERPインスタンス（Major-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

サブリングの設定

スイッチC（サブリングのNeighbor側ノード）の設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

サブリングのコントロールVLAN（VLAN 200）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.3 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 200,110 ↓
awplus(config-if)# exit ↓

物理リング「SubRing」を作成し、Terminatingポートを指定します。
```
awplus(config)# g8032 physical-ring SubRing Terminating-interface port1.0.3 ↓
```
G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。
- 物理リング「SubRing」を使用
- VLAN200をサブリングのコントロールVLANとして設定
- TerminatingポートをNeighborとして設定
- VLAN110をデータVLANとして設定
Note
g8032 physical-ringコマンドにてTerminatingポートを設定している場合、ERPインスタンスは自動でサブリングとして設定されるので、スイッチE、スイッチFに設定しているようなsub-ringコマンドの実行は不要です。
```
awplus(config)# g8032 erp-instance SubRing-1 ↓
awplus(g8032-config-switch)# physical-ring SubRing ↓
awplus(g8032-config-switch)# raps-channel 200 ↓
awplus(g8032-config-switch)# rpl role neighbor terminating-interface ↓
awplus(g8032-config-switch)# data-traffic 110 ↓
```
ERPインスタンスの設定が終わったら、ERPインスタンス（SubRing-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチDの設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

サブリングのコントロールVLAN（VLAN 200）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.3 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 200,110 ↓
awplus(config-if)# exit ↓

物理リング「SubRing」を作成し、Terminatingポートを指定します。
```
awplus(config)# g8032 physical-ring SubRing Terminating-interface port1.0.3 ↓
```
G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。
- 物理リング「SubRing」を使用
- VLAN200をサブリングのコントロールVLANとして設定
- VLAN110をデータVLANとして設定
Note
g8032 physical-ringコマンドにてTerminatingポートを設定している場合、ERPインスタンスは自動でサブリングとして設定されるので、スイッチE、スイッチFに設定しているようなsub-ringコマンドの実行は不要です。
```
awplus(config)# g8032 erp-instance SubRing-1 ↓
awplus(g8032-config-switch)# physical-ring SubRing ↓
awplus(g8032-config-switch)# raps-channel 200 ↓
awplus(g8032-config-switch)# data-traffic 110 ↓
```
ERPインスタンスの設定が終わったら、ERPインスタンス（SubRing-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチE、Fの設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、サブリングのコントロールVLAN「RAPS-2」（VLAN 200）、データVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 200 name RAPS-2 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓
awplus(config)#

コントロールVLAN（VLAN 200）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.3 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 200,110 ↓
awplus(config-if)# exit ↓

物理リング「SubRing」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring SubRing east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。
- 物理リング「SubRing」を使用
- VLAN200をコントロールVLANとして設定
- VLAN110をデータVLANとして設定
- ERPインスタンス「SubRing-1」をサブリングに設定
```
awplus(config)# g8032 erp-instance SubRing-1 ↓
awplus(g8032-config-switch)# physical-ring SubRing ↓
awplus(g8032-config-switch)# raps-channel 200 ↓
awplus(g8032-config-switch)# data-traffic 110 ↓
awplus(g8032-config-switch)# sub-ring ↓
```
ERPインスタンスの設定が終わったら、ERPインスタンス（SubRing-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

スイッチG（サブリングのOwner側のノード）の設定

グローバルコンフィグモードに移行します。

awplus> enable ↓
awplus# configure terminal ↓
Enter configuration commands, one per line.  End with CNTL/Z.
awplus(config)#

VLANモードに移行して、サブリングのコントロールVLAN「RAPS-2」（VLAN 200）、データVLAN「DATA-1」（VLAN 110）を作成します。

awplus(config)# vlan database ↓
awplus(config-vlan)# vlan 200 name RAPS-2 ↓
awplus(config-vlan)# vlan 110 name DATA-1 ↓
awplus(config-vlan)# exit ↓
awplus(config)#

コントロールVLAN（VLAN 200）とデータVLAN（VLAN 110）にポートを割り当てます。

awplus(config)# interface port1.0.3 ↓
awplus(config-if)# switchport mode trunk ↓
awplus(config-if)# switchport trunk native vlan none ↓
awplus(config-if)# switchport trunk allowed vlan add 200,110 ↓
awplus(config-if)# exit ↓

物理リング「SubRing」を作成し、EastポートとWestポートを指定します。

awplus(config)# g8032 physical-ring SubRing east-interface port1.0.2 west-interface port1.0.1 ↓

G.8032スイッチモードに移行し、ERPインスタンスの設定を行います。

物理リング「SubRing」を使用
VLAN200をコントロールVLANとして設定
VLAN110をデータVLANとして設定
ERPインスタンス「SubRing-1」をサブリングに設定

awplus(config)# g8032 erp-instance SubRing-1 ↓
awplus(g8032-config-switch)# physical-ring SubRing ↓
awplus(g8032-config-switch)# raps-channel 200 ↓
awplus(g8032-config-switch)# rpl role owner west-interface ↓
awplus(g8032-config-switch)# data-traffic 110 ↓
awplus(g8032-config-switch)# sub-ring ↓

ERPインスタンスの設定が終わったら、ERPインスタンス（SubRing-1）を有効にします。
```
awplus(g8032-config-switch)# erp-instance enabled ↓
```

以上で設定は完了です。

PN: 613-001763 Rev.S
