- System > Status - System > Status > System Details - System > Status > System Date and Time - System > Status > Top Ten Utilised Ports - System > Identity - System > Environment Monitoring - System > File Management - System > File Management > Copy File - System > File Management > Move File - System > File Management > Upload File - System > File Management > Download File - System > File Management > Delete File - System > Stacking - System > Stacking > Configure Stacking - System > Stacking > Configure Stack Member - System > License Management - System > License Management > Add Feature License
Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

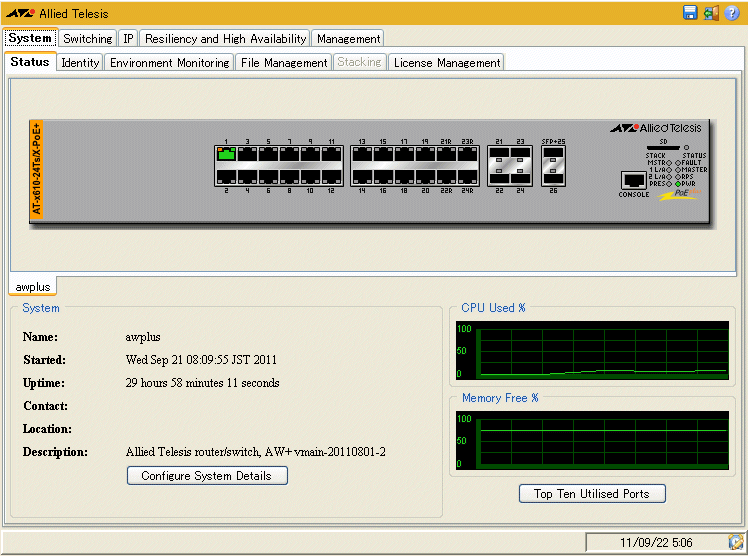

| System / Name | システム名（MIB-IIのsysName） |
| System / Started | 最後に起動した日時 |
| System / Uptime | 稼働時間（前回リブートしてからの経過時間） |
| System / Contact | 管理責任者（MIB-IIのsysContact） |
| System / Location | 設置場所（MIB-IIのsysLocation） |
| System / Description | スイッチの詳細説明（製造元、モデル名、現在使用中のファームウェアバージョン） |
| CPU Used % | CPU使用率の推移をグラフで表示する |
| Memory Free % | メモリー使用率の推移をグラフで表示する |
| Configure System Detailsボタン | システム名、管理責任者、設置場所を設定するダイアログを開く |
| Top Ten Utilised Portsボタン | Top Ten Utilised Portsダイアログを開く |
| Change date and time settingsアイコン | System Date and Timeダイアログを開く |
| System Name | ホスト名（MIB-IIのsysName）を設定する |
| System Contact | 管理責任者（MIB-IIのsysContact）を設定する。255文字以内の印刷可能文字で指定 |
| System Location | システム設置場所（sysLocation）を設定する。255文字以内の印刷可能文字で指定 |

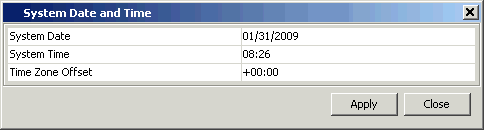

| System Date | 現地日付を設定する |
| System Time | 現地時刻を設定する |
| Time Zone Offset | タイムゾーン（協定世界時（UTC）との時差）を設定する |
| Port | ポート番号。タイトル部分をクリックすると表示の並び順が、昇順（ポート番号小→大の順）または降順（ポート番号大→小の順）に変わる |
| Utilisation | 利用率。タイトル部分をクリックすると表示の並び順が、昇順（利用率低→高の順）/降順（利用率高→低の順）に変わる |
Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

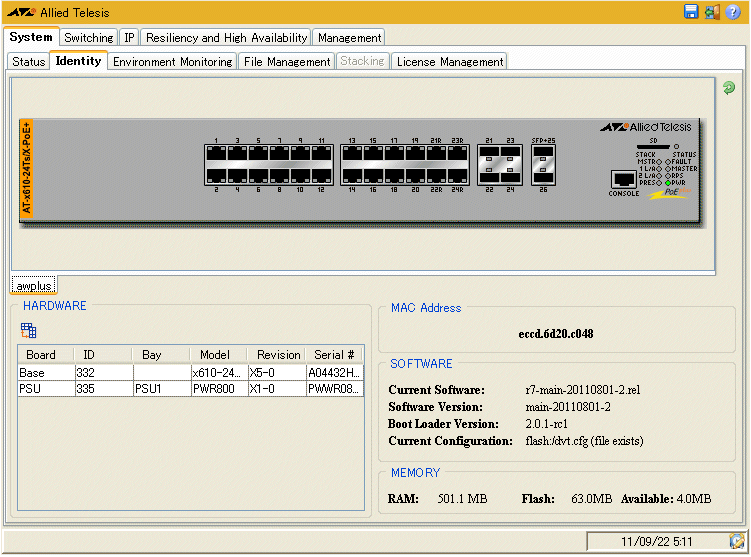

| HARDWARE | スイッチ本体のハードウェア情報を表示する。表示されるのは、製品（部品）の種類、種類を示すID番号、スロット番号（本製品ではつねに非表示）、名称、ハードウェアリビジョンやシリアル番号 |
| MAC Address | スイッチ本体のMACアドレスが16進数値で表示される。表示形式は、 HHHH.HHHH.HHHH |
| SOFTWARE | 現在使用中のファームウェアイメージファイル名、バージョン、ブートローダーのバージョンや起動時コンフィグ（スタートアップコンフィグ）の実体ファイル名が表示される |
| MEMORY | 実装されているDRAMメモリーの容量、フラッシュメモリーの容量と空き容量が表示される |
Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

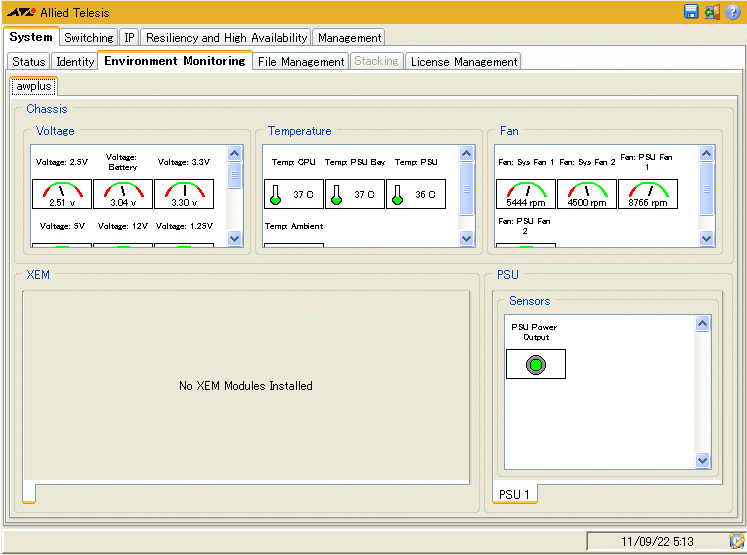

| Chassis | 本体の電圧状態（Voltage）、内部の温度状態（Temperature）、ファンの状態（Fan）が表示される |
| XEM | 拡張モジュールの状態（本製品では未サポート） |
| PSU | 電源ユニット/ファンモジュールの状態（本製品では未サポート） |

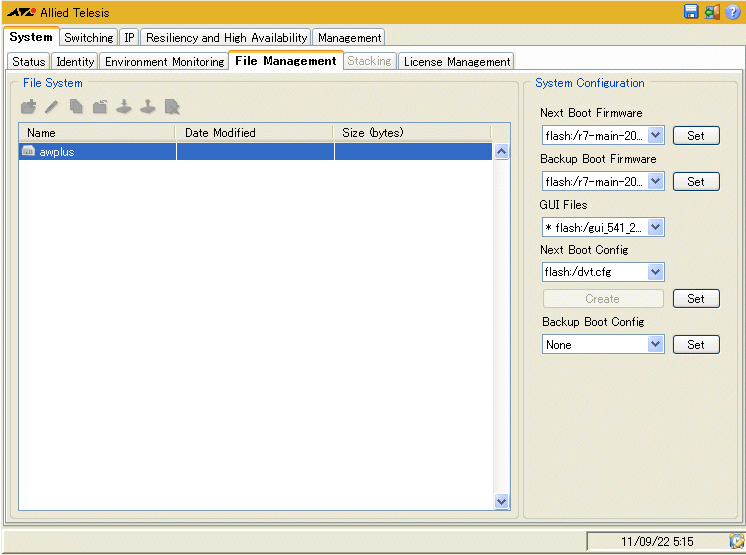

| File System | フラッシュメモリー/NVS/SDメモリーカード上にあるファイルおよびディレクトリーの、名前、更新日時、ファイルサイズが表示される |
| File System / Add Folderアイコン | ディレクトリーを選択してアイコンをクリックすると、サブディレクトリーが作成される |
| File System / Rename File or Folderアイコン | ファイルやディレクトリーを選択してアイコンをクリックすると、ファイルやディレクトリーをリネームできる |
| File System / Copy File or Folder アイコン | ファイルやディレクトリーを選択してアイコンをクリックすると、ファイルやディレクトリーをコピーできる |
| File System / Move File or Folderアイコン | ファイルやディレクトリーを選択してアイコンをクリックすると、ファイルやディレクトリーを移動できる |
| File System / Download Fileアイコン | ファイルを選択してアイコンをクリックすると、ファイルをダウンロードできる |
| File System / Upload Fileアイコン | ファイルを選択してアイコンをクリックすると、ファイルをアップロードできる |
| File System / Deleteアイコン | ファイルを選択してアイコンをクリックすると、ファイルを削除できる |
| System Configuration | 通常用またはバックアップ用ファームウェアイメージファイル、GUIファイルや起動時コンフィグの設定を行う |
| System Configuration / Next Boot Firmware | 通常用ファームウェアを設定する。ドロップダウンリストからファイル（拡張子が.relのファイル）を選択し、SETボタンをクリックすると、次回起動時から有効になる |
| System Configuration / Backup Boot Firmware | バックアップ用ファームウェアを設定する。ドロップダウンリストからファイル（拡張子が.relのファイル）を選択し、SETボタンをクリックすると、次回起動時から有効になる |
| System Configuration / GUI Files | フラッシュメモリーに保存されているGUI Javaアプレットファイル一覧が表示される。ファイル名の頭に「＊」が付いているものが現在のファイルとなる |
| System Configuration / Next Boot Config | 起動時コンフィグを設定する。ドロップダウンリストからファイル（拡張子が.cfgのファイル）を選択し、SETボタンをクリックすると、次回起動時から有効になる |
| System Configuration / Backup Boot Config | バックアップ用コンフィグを設定する。ドロップダウンリストからファイル（拡張子が.cfgのファイル）を選択し、SETボタンをクリックすると、次回起動時から有効になる |
Note - 使用されるGUI Javaアプレットファイルは、ファームウェア起動時に自動で選択されます。ファイルが複数ある場合は、現在起動中のファームウェアバージョン用のファイルのうち最新のものが使用されます。それ以外の場合は、現在起動中のファームウェアより前のバージョン用のファイルのうち最新のものが使用されます。
| Destination Folder | コピー先ディレクトリーのパスを設定する |
| Destination Folder | 移動後（リネーム後）のファイルパス、または、移動先ディレクトリーのパスを設定する |

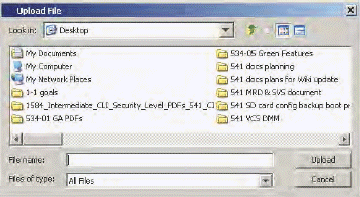

| File name | アップロード後のファイルパス、または、ディレクトリーのパスを設定する |

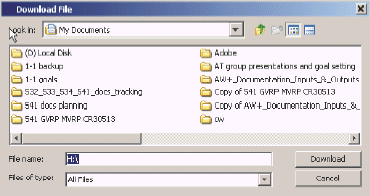

| File name | ダウンロード後のファイルパス、または、ディレクトリーのパスを設定する |
| YES | 選択したファイルを削除する |
| NO | ファイルの削除をキャンセルする |

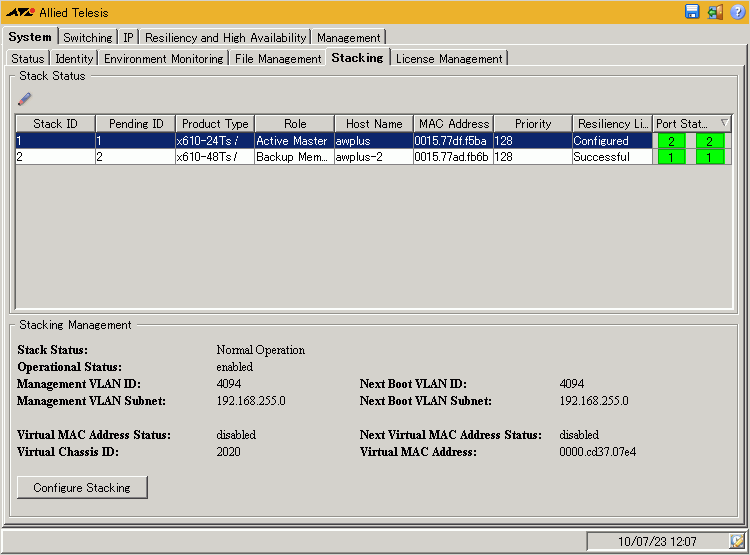

| Stacking Management / Stack Status | スタックメンバーの情報を表示（スタックメンバーが接続されていないと、Warningが表示される） |
| Stacking Management / Management VLAN ID | VCS 機能が内部的に使用するVCS 管理用VLAN のID。初期値は 4094. |
| Stacking Management / Next Boot VLAN ID | 次回起動時に有効になる、VCS 管理用VLAN のID |
| Stacking Management / Next Boot VLAN Subnet | 次回起動時に有効になる、VCS 管理用サブネットのIP アドレス |
| Configure Stackingボタン | 管理用VLAN のIDやサブネットのIPアドレスを設定するダイアログを開く |
| Stack Status / Configure Memberアイコン | Configure Stack Memberダイアログを開く |
| Stack Status / Stack | スタックメンバーID |
| Stack Status / Pending ID | 手動で変更されたがまだ有効になっていないメンバーID |
| Stack Status / Product Type | 該当メンバーの機種名。 （例：SwitchBlade x908など） |
| Stack Status / Role | スタックメンバーの役割 |
| Stack Status / Host Name | ホスト名 |
| Stack Status / MAC Address | スタックメンバーのMAC アドレス（スタックメンバーから送信されるフレームの送信元アドレスには、マスターのMACアドレスが使用される） |
| Stack Status / Priority | スタックプライオリティー（0-255。小さいほど優先度が高い）。優先度が等しい場合は、MAC アドレスの小さいほうがマスターに選出される |
| Stack Status / Port Status | スタックポートのステータス。"Down"、"Neighbour incompatible"、 "Discovering neighbour"、"Learnt neighbour <neighbour member ID>"が表示される |

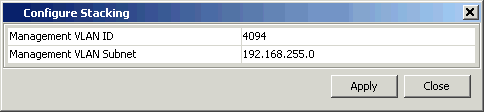

| Management VLAN ID | VCS 管理用のVLAN を設定。初期値は、4094 |
| Management VLAN subnet | VCS 管理用サブネットのIP アドレスを設定 |

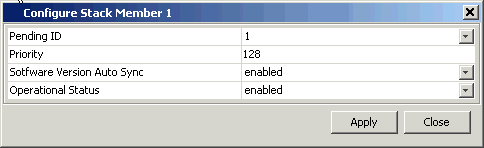

| Pending ID | スタックメンバーIDを設定する（次回起動時から有効） |
| Priority | スタックプライオリティーを設定する |
| Software Version Auto Sync | ファームウェア自動同期機能の有効/無効を選択する（未サポート） |
| Operational Status | VCS機能の有効/無効を選択する |
Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。
Note - VCS構成環境においてフィーチャーライセンスを有効化/無効化した場合は、他のメンバーも、同様の設定を行ってください。フィーチャーライセンスの同期がとれていない場合、メンバーはVCSグループに参加できません。

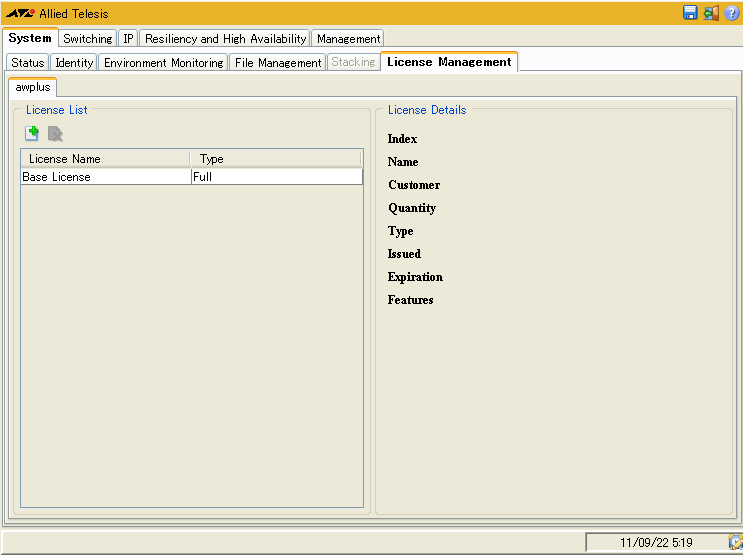

| License List / License Name | ライセンス名 |
| License List / Type | 種類 Full/Temporary |
| License Details / Index | ライセンス番号 |
| License Details / Name | ライセンス名 |
| License Details / Customer | カスタマーネーム |
| License Details / Quantity | ライセンスキーが持つライセンスの数 |
| License Details / Type | 種類 |
| License Details / Issued Date | ライセンスキーの生成日 |
| License Details / Expiration | 期限満了日 |
| License Details / Features | 有効化されているライセンス |

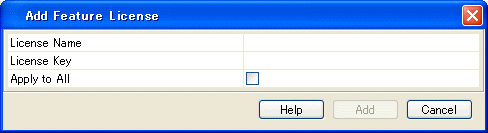

| License Name | ライセンス名を設定する |
| License Key | ライセンスキーを入力する |
| Deleteボタン | ライセンスを無効化する |
