[index] CentreCOM x610シリーズ コマンドリファレンス 5.4.1

Web GUI / Switching

  - Switching > Ports
   - Switching > Ports > Monitor Port
   - Switching > Ports > Configure Port
  - Switching > VLANs
   - Switching > VLANs > Add VLAN
  - Switching > Link Aggregation
   - Switching > Link Aggregation > Add Static Channel
   - Switching > Link Aggregation > Add Dynamic Channel
  - Switching > FDB Table
  - Switching > Power over Ethernet

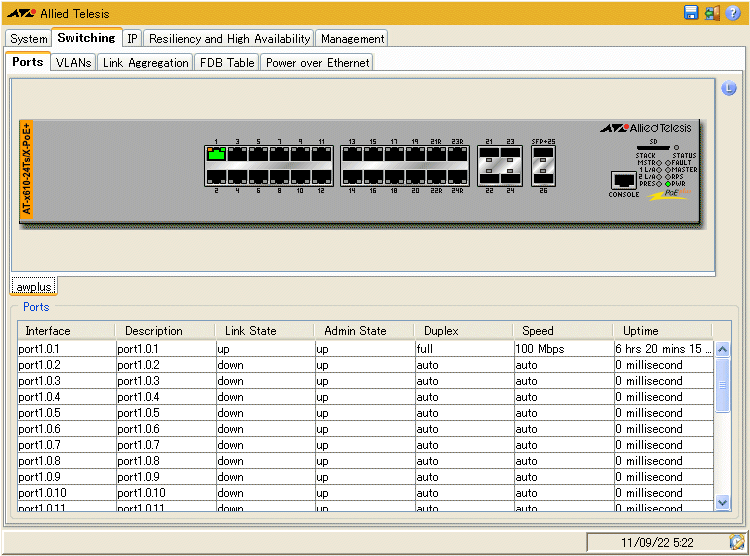

Switching > Ports

 Switching > Ports タブでは、インファーフェースの情報表示や設定を行います。

表示されているポートを右クリックすると、そのポートの有効/無効の選択、詳細情報の表示（Monitor Port ダイアログの表示）や設定（Configure Port ダイアログを開く）のメニューが表示されます。Ctrlキーを押しながらポートを選択すると、複数のポートを同時に設定できます。

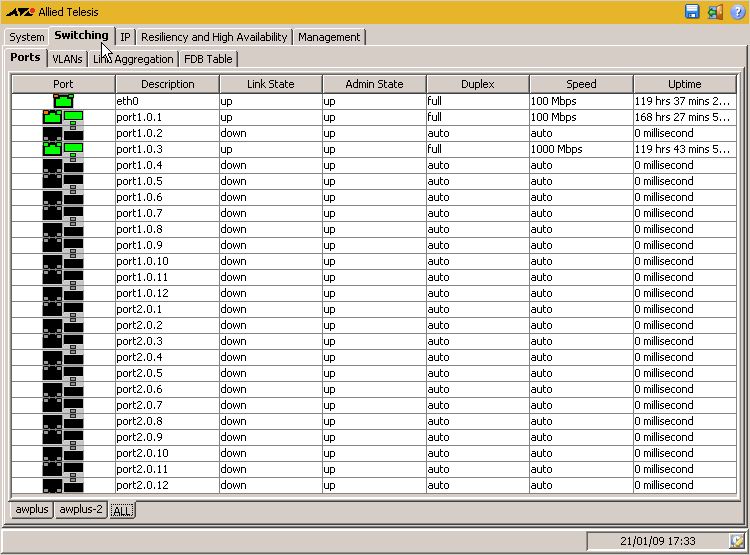

Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。



表 1
Ports ポート番号、リンクステータス、管理ステータス、デュプレックスモード、通信速度や稼働時間（ミリ秒単位）が表示される

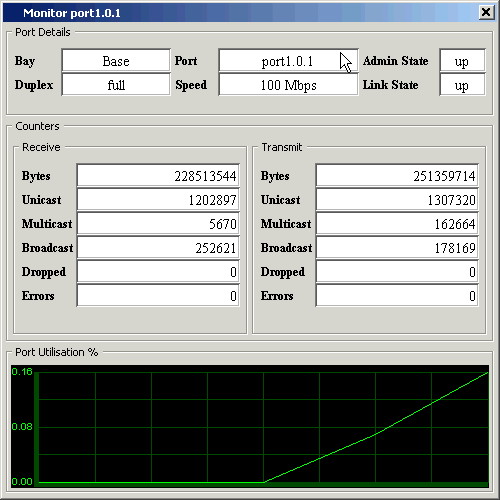

Switching > Ports > Monitor Port

 Switching > Ports > Monitor Port ダイアログでは、ポートの状態、統計カウンターや使用状況の簡易履歴などが表示されます。


表 2
Port Details スロット番号、ポート番号、デュプレックスモード、通信速度、管理ステータスやリンクステータスが表示される
Counters バイト長単位で、送受信数、ユニキャストフレームの送受信数、マルチキャストフレームの送受信数、ブロードキャストフレームの送受信数、取りこぼしたフレームの数やエラーにより送受信に失敗したフレーム数が表示される
Port Utilisation% ポートの使用状況をパーセントのグラフで表示

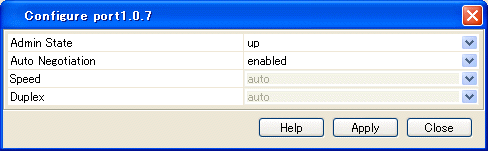

Switching > Ports > Configure Port

 Switching > Ports > Configure Port ダイアログでは、ポートの管理ステータス、オートネゴシエーション、通信速度やデュプレックスモードの設定を行います。


表 3
Admin State 管理ステータス（upまたはdown）をドロップダウンリストから選択
Auto Negotiation アートネゴシエーションの有効/無効をドロップダウンリストから選択。オートネゴシエーション有効を選択すると、デュプレックスモードと通信速度の設定はグレーアウトされる
Speed 通信速度（10 Mbps、100 Mbps、1000 Mbps、10 Gbpsまたはauto）をドロップダウンリストから選択
Duplex デュプレックスモード（full、halfまたはauto）をドロップダウンリストから選択


Note - 通信速度とデュプレックスモードの設定は、オートネゴシエーション設定でないときだけ変更できます。

Switching > VLANs

 Switching > VLANs menu タブでは、VLAN状態の表示や設定を行います。

ポートの右クリックで、タグ無し/タグ付きの設定やVLANからのポートの削除のメニューが表示されます。

ポートをVLANに所属させる前に、まず、VLANを作成します。

新規にVLANを作成するには、VLAN Interfaceの下にある、+ アイコンをクリックします。
VLANを削除するには、VLAN Interfaceの下にある、x アイコンをクリックします。デフォルトVLAN1 は削除できません。

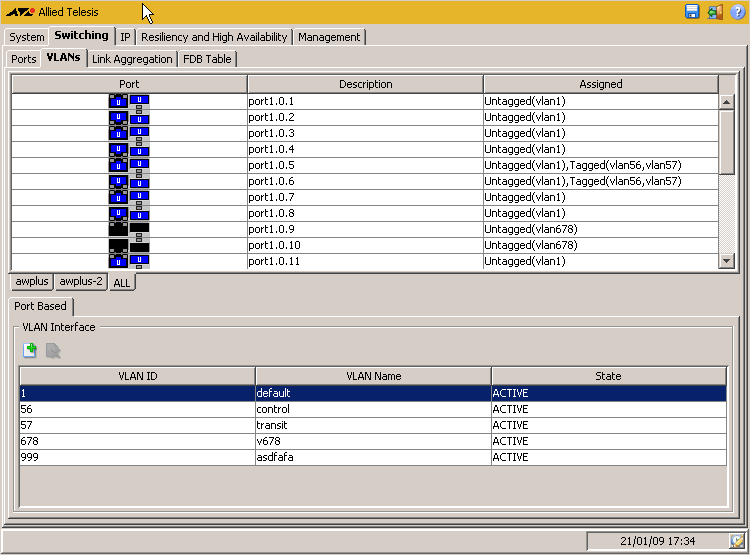

Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。

表 4
Port Based / VLAN ID VLAN ID（VID）。1〜4094
Port Based / VLAN Name VLAN名。最大32文字
Port Based / State VLANの状態。ACTIVE（転送有効）またはINACTIVE（転送無効）を表示

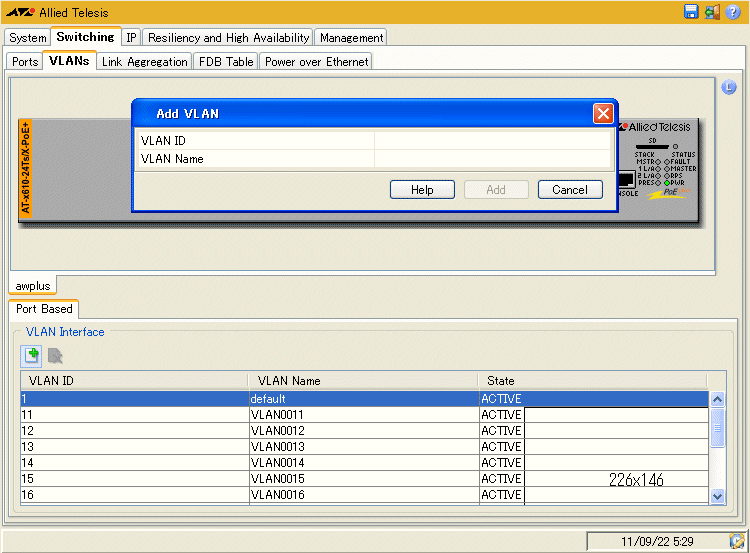

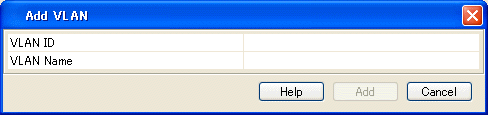

Switching > VLANs > Add VLAN

 Switching > VLANs > Add VLAN
Switching > VLANs > Add VLAN ダイアログでは、VLANの作成を行います。


表 5
Label / Field / Button
Description
VLAN ID 新規に作成するVLANのIDを設定する。範囲は、2〜4094
VLAN Name 新規に作成するVLANの名前を設定する。最大32文字

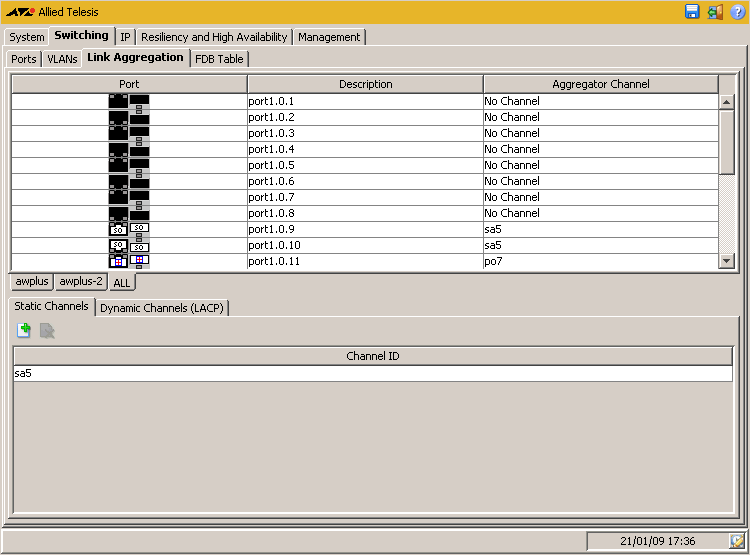

Switching > Link Aggregation

 Switching > Link Aggregation タブでは、リンクアグリゲーション（ポートトランキング）の状態表示や設定を行います。


ポートの右クリックで、手動設定のトランクグループ（チャンネルグループ）または自動的に設定されるトランクグループ（LACPチャンネルグループ）へのポートの追加、削除のメニューが表示されます。

トランクグループ（チャンネルグループ）を作成します。

新規にトランクグループを作成するには、タブのタイトルの下の + アイコンをクリックします。


Note - 作成できるトランクグループ（チャンネルグループ）の数は標準で最大32（手動設定と自動設定の合計）となります。

トランクグループを削除するには、タブのタイトルの下の x アイコンをクリックします。

Note - VCS構成時には、スタックメンバーごとに、別のタブが表示されます。タブのタイトルには、それぞれのシステム名が表示されます。


表 6
Static Channels 手動設定のトランクグループ（チャンネルグループ）番号が表示される
Dynamic Channels (LACP) 手動設定のトランクグループ（チャンネルグループ）番号が表示される

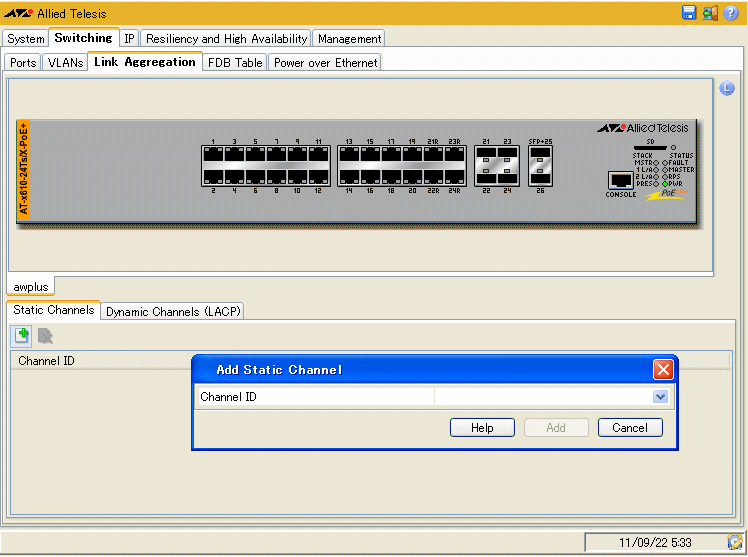

Switching > Link Aggregation > Add Static Channel

 Switching > Link Aggregation > Add Static Channel ダイアログでは、ポートを手動設定のトランクグループ（チャンネルグループ）に追加します。


表 7
Channel ID 手動設定のトランクグループ（チャンネルグループ）番号を設定する


Switching > Link Aggregation > Add Dynamic Channel

 Switching > Link Aggregation > Add Static Channel ダイアログでは、自動的に設定されるトランクグループ（チャンネルグループ）を追加します。


表 8
Channel ID 自動設定のトランクグループ（LACPチャンネルグループ）番号を設定する

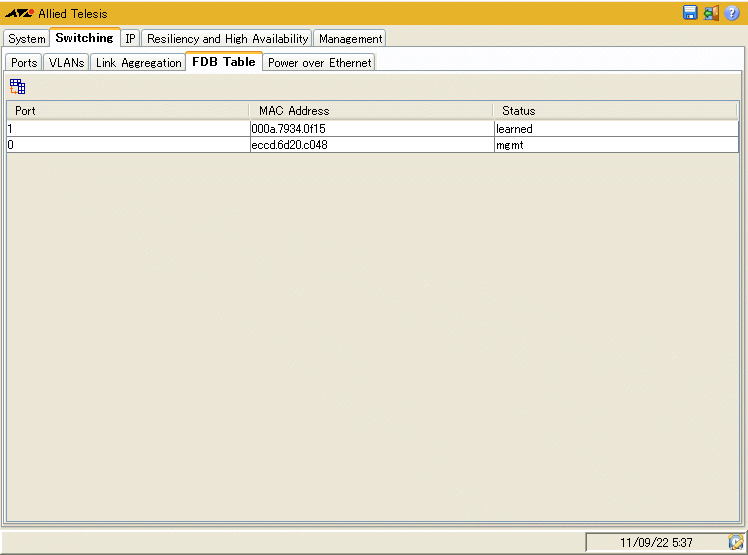

Switching > FDB Table

 Switching > FDB Table タブでは、フォワーディングデータベース（MACアドレステーブル）の内容を表示します。

FDBテーブルの上にある、table view アイコンをクリックすると、項目の並び順が、垂直または水平に変わります。
また、タイトル部分をクリックすると、ポート番号/MACアドレス/ステータスの昇順/降順に並び順が変わります。


表 9
FDB Table フォワーディングデータベース（MACアドレステーブル）の内容を表示する。ポート番号、MACアドレス、ステータスが表示される。ステータスの意味は以下のとおり。self：自身のMACアドレス。バーチャルMACアドレスも含む。learned：ダイナミックエントリー。mgmt：スタティックエントリー

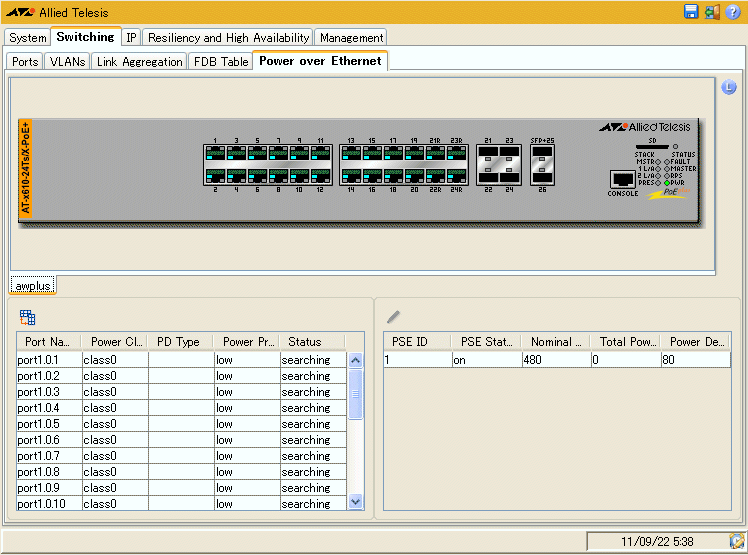

Switching > Power over Ethernet

 Switching > Power over Ethernet タブでは、PoEの内容を表示します。


表 10
Port Name ポート番号
Power Class ポートに接続されている受電機器の電力クラス
PD Type 受電機器に関する説明文（power-inline descriptionコマンドで設定した文字列）
Power Priority ポートの給電優先度
Status 受電機器の状態
PSE ID PoE電源のID
PSE Status PoE電源の稼働状態
Nominal Power PoE電源の最大供給電力
Total Power Consumption 受電機器の合計電力
Power Delivery Threshold PoE電源の電力使用量監視しきい値
